Le valvole a farfalla svolgono un ruolo chiave nei sistemi di controllo dei fluidi. Il loro design semplice ma efficiente li rende ideali per vari settori. Aiutano a regolare o isolare il flusso dei fluidi, dall'acqua ai prodotti chimici, con spazio e costi minimi.
In questo articolo esploreremo lo scopo delle valvole a farfalla, concentrandoci in particolare su come funzionano, sui loro vantaggi e sulle industrie che fanno affidamento su di esse. Imparerai anche come le valvole a farfalla elettriche migliorano l'automazione e l'efficienza.
Le valvole a farfalla sono semplici nel design ma efficaci nel regolare il flusso del fluido. Il cuore di una valvola a farfalla è un disco rotante, posizionato al centro del corpo valvola. Quando la valvola viene azionata, il disco ruota di 90 gradi per aprire o chiudere completamente la valvola. Questo movimento rotatorio controlla il flusso del fluido, con il disco perpendicolare o parallelo al percorso del flusso del tubo.
La valvola a farfalla funziona ruotando il disco all'interno del corpo valvola, parzialmente o completamente, per controllare la portata. L'angolo del disco influisce direttamente sul volume di fluido che può passare. In posizione chiusa il disco ostruisce completamente il flusso, mentre in posizione aperta consente il massimo flusso. La semplicità della valvola consente un funzionamento rapido ed efficiente.
La valvola a farfalla centrica è caratterizzata da un disco e uno stelo posizionati centralmente all'interno del corpo valvola. Questo design semplice è ideale per applicazioni a bassa pressione in cui la precisione e la tenuta stagna non sono le preoccupazioni principali. È comunemente utilizzato nei sistemi meno impegnativi in cui lo spazio e l'economicità hanno la priorità.
Nella valvola a farfalla eccentrica, lo stelo è leggermente sfalsato rispetto al centro, garantendo una migliore tenuta durante il funzionamento. Questo design sfalsato aiuta la valvola a resistere a pressioni più elevate e riduce al minimo l'usura sulle superfici di tenuta. Le valvole a farfalla eccentriche sono ideali per applicazioni a pressione da moderata ad alta, garantendo prestazioni affidabili in ambienti in cui l'integrità della tenuta è fondamentale.
La valvola a farfalla a doppio eccentrico presenta due sfalsamenti nel suo design: uno sullo stelo e l'altro sul disco. Questa configurazione aiuta a ridurre l'usura, fornendo una tenuta più durevole e affidabile. È particolarmente adatto per sistemi ad alta pressione e ambienti in cui è essenziale una tenuta ermetica, come nel trattamento delle acque o nei processi industriali.
La valvola a farfalla tripla eccentrica è il tipo più avanzato, caratterizzata da tre offset per garantire un contatto minimo tra disco e sede. Questo design offre la tenuta più ermetica, anche a temperature e pressioni estreme. È ampiamente utilizzato in applicazioni critiche, come i processi chimici e i sistemi a vapore, dove precisione e prestazioni sono fondamentali. Il design a triplo eccentrico riduce le perdite e prolunga la durata della valvola in condizioni difficili.
Tipo di valvola | Caratteristiche del progetto | Caso d'uso ideale |
Valvola a farfalla centrica | Posizionamento centrale del disco e dello stelo | Applicazioni a bassa pressione, soluzioni economicamente vantaggiose |
Valvola a farfalla eccentrica | Stelo sfalsato rispetto al centro per una migliore tenuta | Sistemi a pressione da moderata ad alta |
Valvola a farfalla doppia eccentrica | Due offset per ridurre l'usura | Applicazioni ad alta pressione, è necessaria una tenuta ermetica |
Valvola a farfalla tripla eccentrica | Tre offset per un contatto minimo tra disco e sede | Applicazioni critiche (chimica, vapore, alta pressione) |
Le valvole a farfalla vengono utilizzate principalmente per isolare o arrestare il flusso di fluidi. Grazie al funzionamento rapido a un quarto di giro, possono chiudere o aprire rapidamente il flusso, rendendoli ideali per applicazioni in cui è necessario un controllo immediato del flusso, come gli arresti di emergenza.
Oltre a interrompere il flusso, le valvole a farfalla possono regolarlo. Regolando l'angolo del disco, le valvole a farfalla controllano la quantità di fluido che passa. Ciò li rende ideali per situazioni in cui è richiesto un controllo preciso del flusso, soprattutto nei tubi di grande diametro in sistemi come la distribuzione dell'acqua o il trattamento chimico.

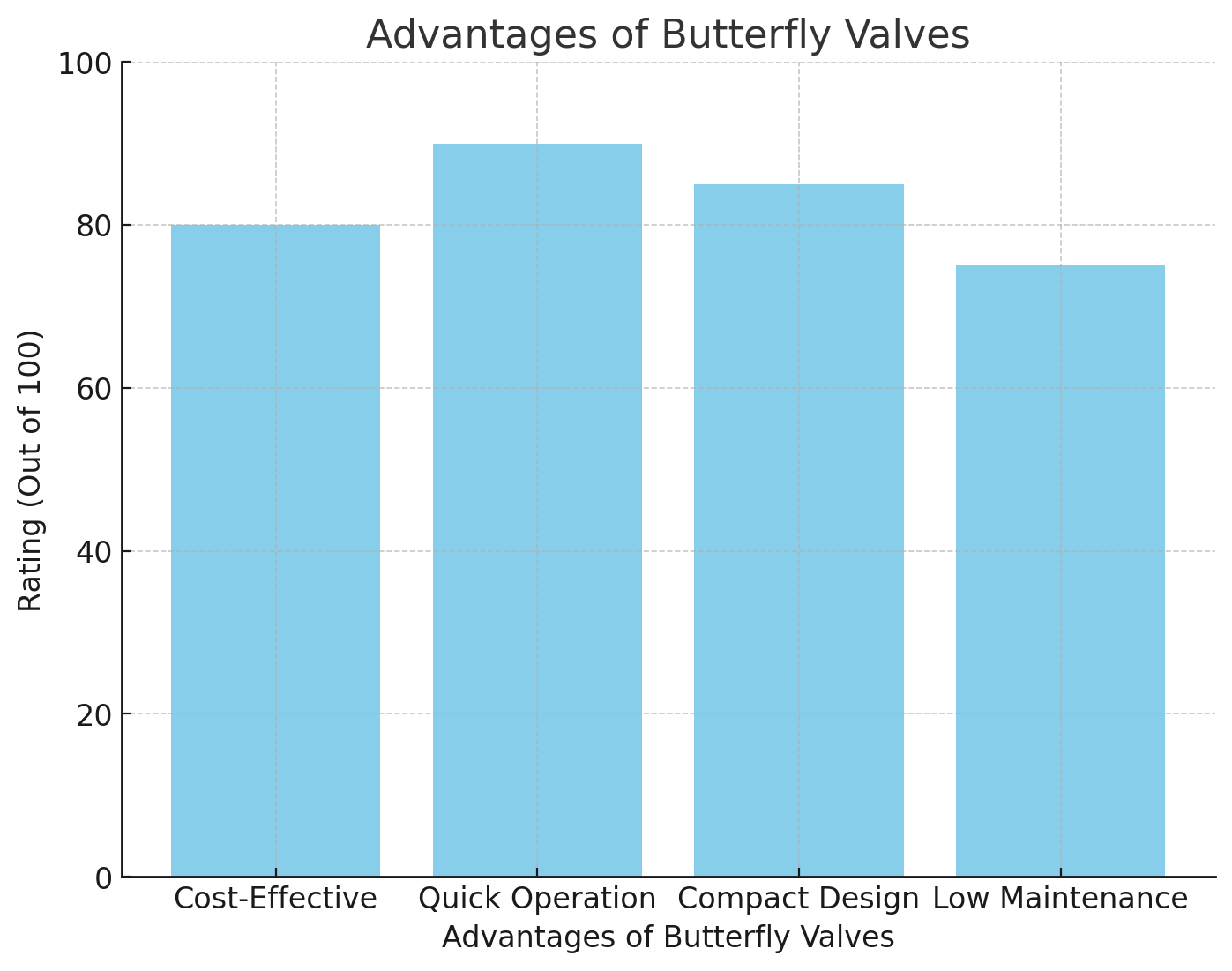

Le valvole a farfalla sono note per il loro design compatto, che richiede meno spazio rispetto ad altri tipi di valvole, come le valvole a sfera o a saracinesca. Ciò li rende la scelta preferita in spazi ristretti o in sistemi in cui peso e dimensioni sono fattori cruciali. Il loro profilo ridotto si traduce anche in un risparmio sui costi, poiché richiedono meno materiale per la produzione.
Le valvole a farfalla sono note per la loro convenienza, grazie al loro design semplice e al minor numero di componenti. Ciò le rende un'opzione economica rispetto ad altri tipi di valvole, soprattutto nei sistemi di grandi dimensioni. I bassi costi di produzione e dei materiali, insieme ai tempi di installazione ridotti, aiutano a ridurre al minimo le spese complessive dei sistemi di controllo dei fluidi, rendendoli una scelta popolare per progetti attenti al budget.
Il design a quarto di giro delle valvole a farfalla consente un'attuazione rapida, consentendo alla valvola di aprirsi o chiudersi con una semplice rotazione di 90 gradi. Questa risposta rapida rende le valvole a farfalla ideali per i sistemi che richiedono una chiusura rapida o regolazioni frequenti. Il loro funzionamento rapido aiuta a ridurre i tempi di inattività e i ritardi operativi, migliorando l'efficienza complessiva del sistema e garantendo prestazioni fluide e continue.
Una delle caratteristiche principali delle valvole a farfalla è il loro design compatto e leggero. Queste valvole occupano meno spazio rispetto ad altri tipi di valvole, come le valvole a sfera o a saracinesca. Questo vantaggio di risparmio di spazio è particolarmente vantaggioso nelle installazioni in cui lo spazio è limitato, come in sale meccaniche strette o sistemi di tubazioni su larga scala. L'ingombro ridotto li rende più facili da installare, riducendo la complessità del sistema.
Le valvole a farfalla richiedono una manutenzione relativamente bassa grazie alla loro struttura semplice e al minor numero di parti mobili. A differenza dei tipi di valvole più complessi, le valvole a farfalla sono soggette a minore usura, il che si traduce in meno riparazioni e costi di manutenzione ridotti. Il design riduce inoltre i guasti, prolungando la durata della valvola e migliorando l'affidabilità a lungo termine del sistema. La manutenzione regolare, come il controllo delle guarnizioni e la lubrificazione dei componenti, è in genere tutto ciò che serve per mantenerli efficienti.
Le valvole a farfalla sono comunemente utilizzate negli impianti di trattamento dell'acqua, dove regolano e isolano il flusso dell'acqua attraverso sistemi di filtrazione e distribuzione. Garantiscono un flusso d'acqua costante e sono fondamentali per mantenere le prestazioni del sistema.
Nei sistemi di riscaldamento, ventilazione e condizionamento dell'aria (HVAC), le valvole a farfalla vengono utilizzate per controllare il flusso d'aria nei condotti di grandi dimensioni. Le loro dimensioni compatte e il funzionamento rapido li rendono ideali per gestire il flusso d'aria in modo efficiente e garantire una regolazione costante della temperatura.
Le valvole a farfalla svolgono un ruolo chiave nell'industria del petrolio e del gas regolando il flusso dei fluidi nelle tubazioni. Sono utilizzati sia in applicazioni a monte che a valle dove sono essenziali una chiusura affidabile e un controllo del flusso.
Nella lavorazione chimica, le valvole a farfalla vengono utilizzate per controllare il flusso di sostanze chimiche e altri mezzi aggressivi. La varietà di materiali disponibili, tra cui acciaio inossidabile e PTFE, consente loro di gestire efficacemente sostanze corrosive e abrasive.
Una valvola a farfalla elettrica è essenzialmente una valvola a farfalla con un attuatore elettrico che consente il funzionamento automatizzato. Invece del funzionamento manuale, la valvola può essere controllata a distanza tramite segnali elettrici, rendendola ideale per applicazioni che richiedono automazione e regolazione precisa del flusso.
Le valvole a farfalla elettriche sono comunemente utilizzate nei sistemi in cui sono necessari funzionamento remoto e controllo preciso. Si trovano spesso in settori come quello farmaceutico, della lavorazione alimentare e della manipolazione di prodotti chimici, dove prestazioni costanti e affidabili sono fondamentali.
Le valvole a farfalla elettriche sono particolarmente utili nelle applicazioni in cui è necessaria l'automazione, come nei sistemi HVAC o negli impianti di trattamento dell'acqua. La loro capacità di essere integrati in sistemi di controllo automatizzati consente un funzionamento preciso ed efficiente senza la necessità di intervento manuale.
Quando si seleziona una valvola a farfalla, è fondamentale valutare le esigenze specifiche dell'applicazione. I fattori chiave includono i requisiti di pressione del sistema, il tipo di fluido e i vincoli di spazio. Per i sistemi ad alta pressione, sono preferite le valvole a farfalla eccentriche o doppio eccentriche per la loro maggiore tenuta e durata. Al contrario, le valvole a farfalla centriche sono ideali per applicazioni a bassa pressione, offrendo una soluzione più economica ed efficiente.
La scelta del materiale gioca un ruolo significativo nelle prestazioni e nella longevità della valvola. Per ambienti con fluidi corrosivi, si consigliano valvole a farfalla in acciaio inossidabile o rivestite in PTFE per la loro resistenza alla corrosione e all'usura. Per le applicazioni meno impegnative, la ghisa può essere un'opzione economica. La selezione del materiale garantisce che la valvola possa gestire le condizioni e prolungarne la vita operativa.
Materiale | Ideale per | Vantaggi |
Acciaio inossidabile | Ambienti corrosivi, fluidi ad alta temperatura | Resistente alla corrosione, elevata durata |
Ptfe | Prodotti chimici, mezzi altamente corrosivi | Eccellente resistenza chimica, non reattivo |
Ghisa | Applicazioni industriali standard, bassa pressione | Conveniente, ottimo per fluidi non corrosivi |
La scelta dell'attuatore giusto dipende dal livello di automazione e controllo richiesto per il sistema. Gli attuatori manuali sono adatti per applicazioni di base con basse esigenze di automazione. Gli attuatori pneumatici sono ideali per le operazioni ad alta velocità, mentre le valvole a farfalla elettriche offrono la massima versatilità. Gli attuatori elettrici consentono un controllo preciso, il funzionamento remoto e l'integrazione in sistemi automatizzati, rendendoli ideali per applicazioni che richiedono elevata efficienza e automazione.
Fattore | Considerazione | Tipo di valvola consigliata |
Pressione | Sistemi ad alta o bassa pressione | Eccentrico, doppio eccentrico o centrico per bassa pressione |
Tipo di fluido | Fluidi corrosivi, chimici o abrasivi | Acciaio inossidabile, PTFE, Ghisa |
Vincoli di spazio | Limitazioni dello spazio di installazione | Valvola a farfalla centrica per design compatti |
Esigenze di automazione | Necessità di funzionamento remoto e controllo di precisione | Valvola a farfalla elettrica per automazione e controllo remoto |
Le valvole a farfalla sono essenziali nel controllo dei fluidi grazie al design compatto, al rapporto costo-efficacia e al funzionamento rapido. Sono ampiamente utilizzati nel trattamento delle acque, HVAC, petrolio e gas e nella lavorazione chimica. Le valvole a farfalla elettriche, con funzioni di automazione, offrono funzionalità avanzate per il controllo remoto e una regolazione precisa del flusso. Comprendendone tipologie, vantaggi e applicazioni, le industrie possono ottimizzare i sistemi di fluidi per una migliore efficienza e risparmi sui costi.
Quando scegli una valvola a farfalla, considera le esigenze specifiche della tua applicazione. KLD offre valvole di alta qualità che garantiscono prestazioni ottimali del sistema.
R: Una valvola a farfalla viene utilizzata per regolare o isolare il flusso del fluido nei tubi. È particolarmente utile per tubi di grande diametro ed è conveniente grazie al suo design semplice.
R: Una valvola a farfalla elettrica utilizza un attuatore elettrico per controllare il movimento della valvola, offrendo una regolazione precisa del flusso e un funzionamento remoto per l'automazione.
R: Le valvole a farfalla elettriche forniscono un migliore controllo, automazione e funzionamento remoto, rendendole ideali per i sistemi che richiedono precisione ed efficienza.
R: Le valvole a farfalla elettriche offrono un controllo preciso del flusso, efficienza energetica e funzionamento remoto, rendendole adatte per settori come quello farmaceutico e di trasformazione alimentare.
R: Sì, le valvole a farfalla possono essere utilizzate sia per il controllo on/off che per la modulazione del flusso, a seconda del tipo di attuatore, comprese le valvole a farfalla elettriche.
