Descrizione

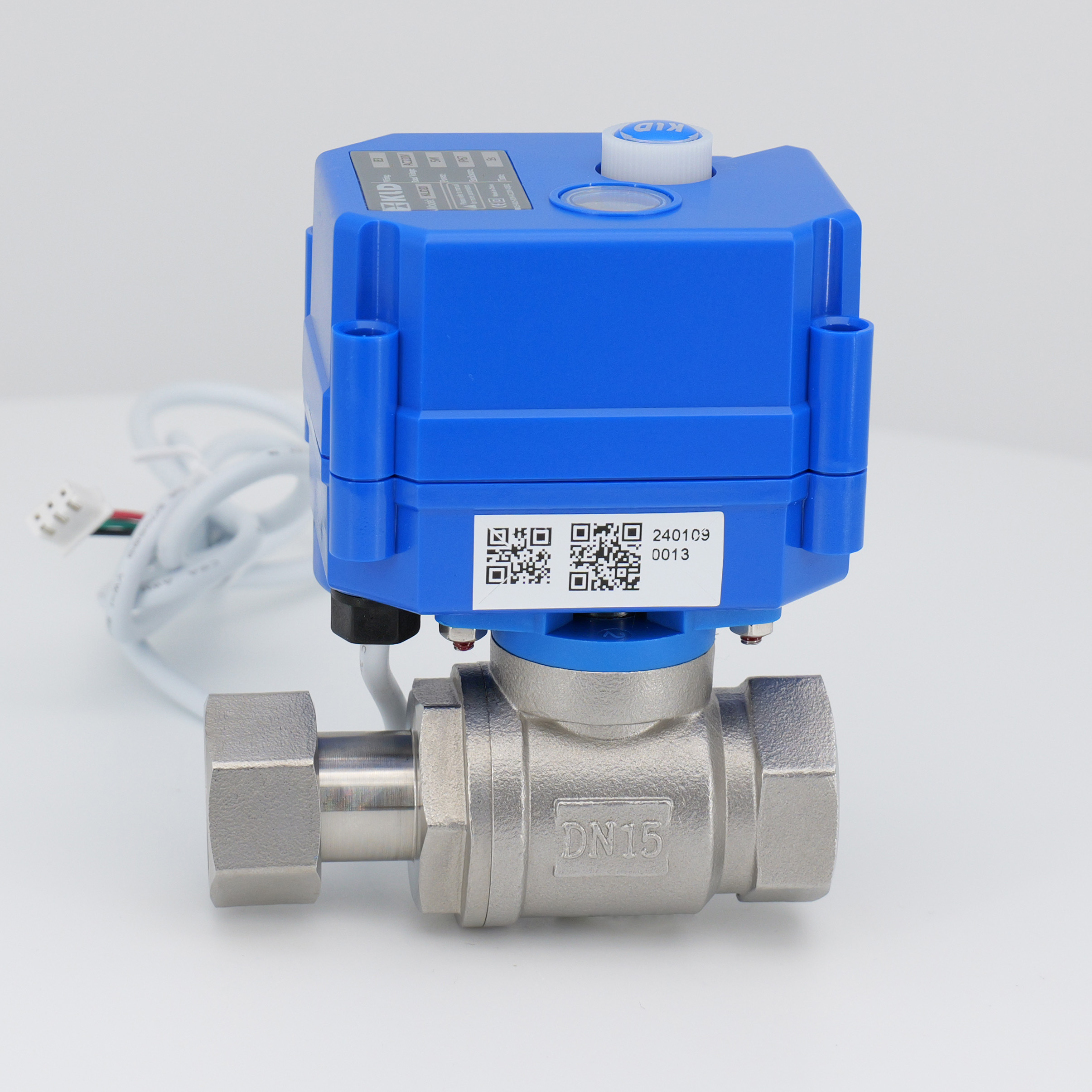

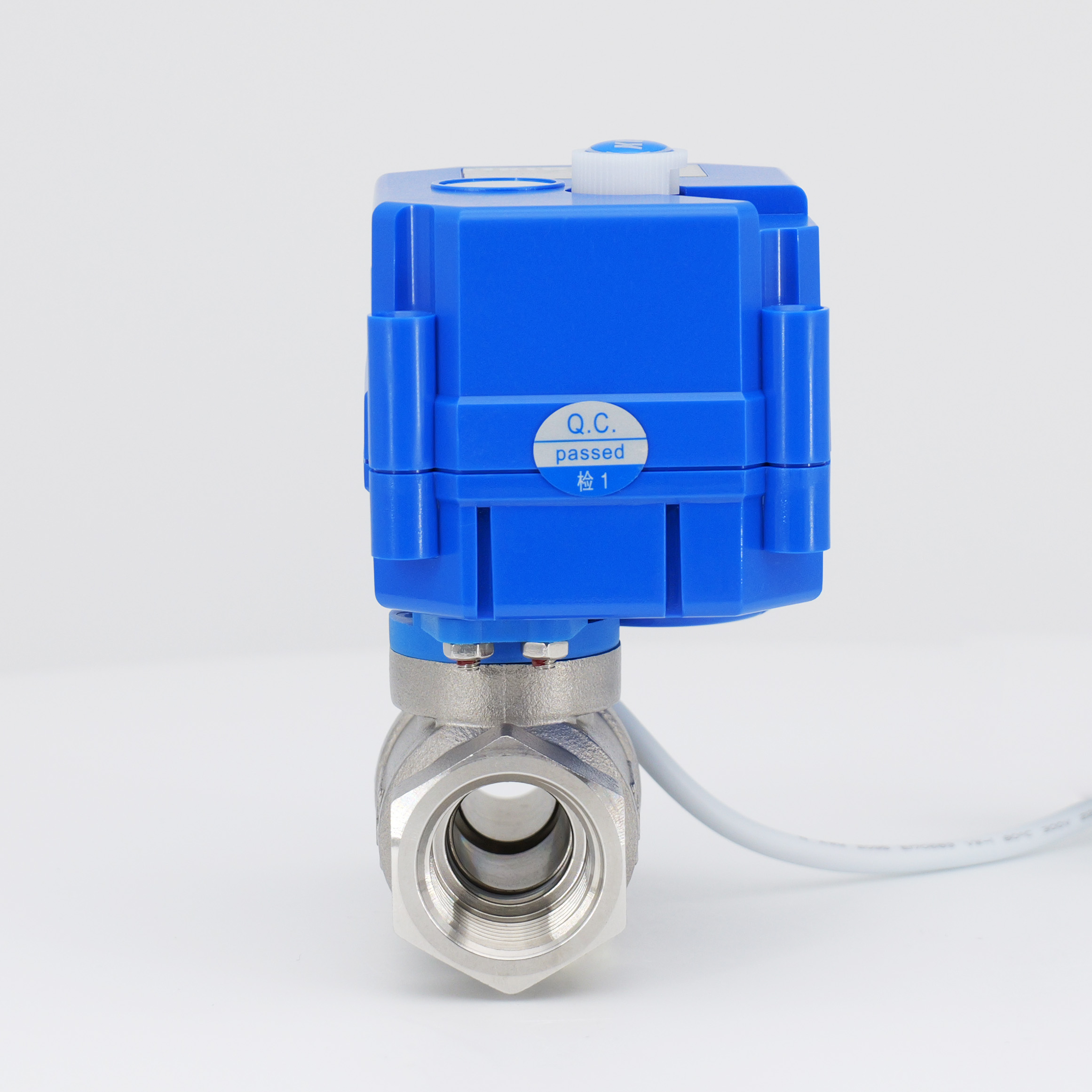

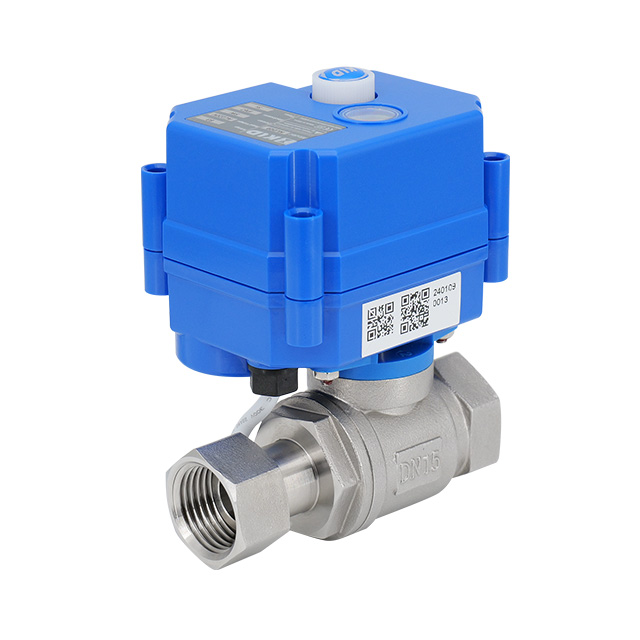

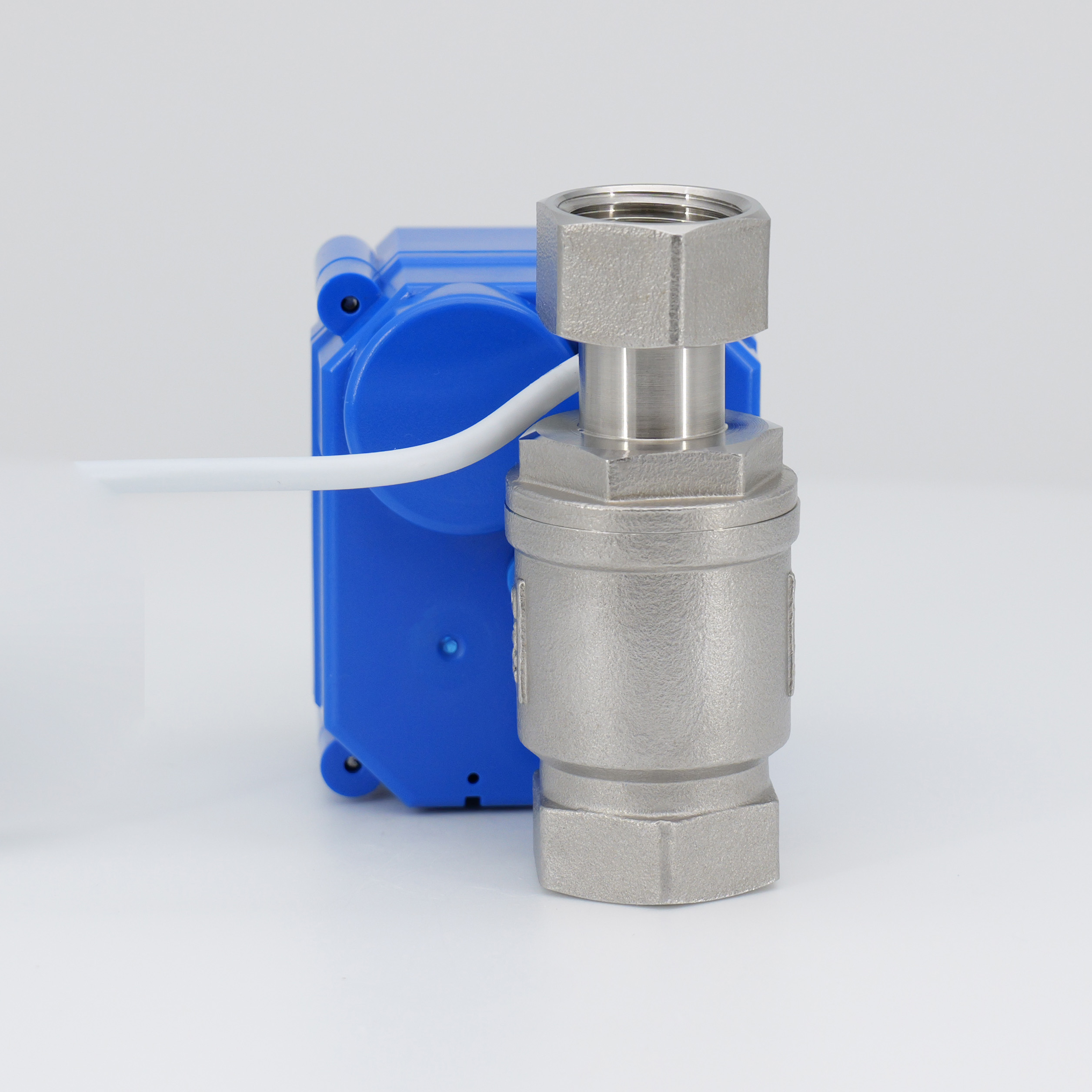

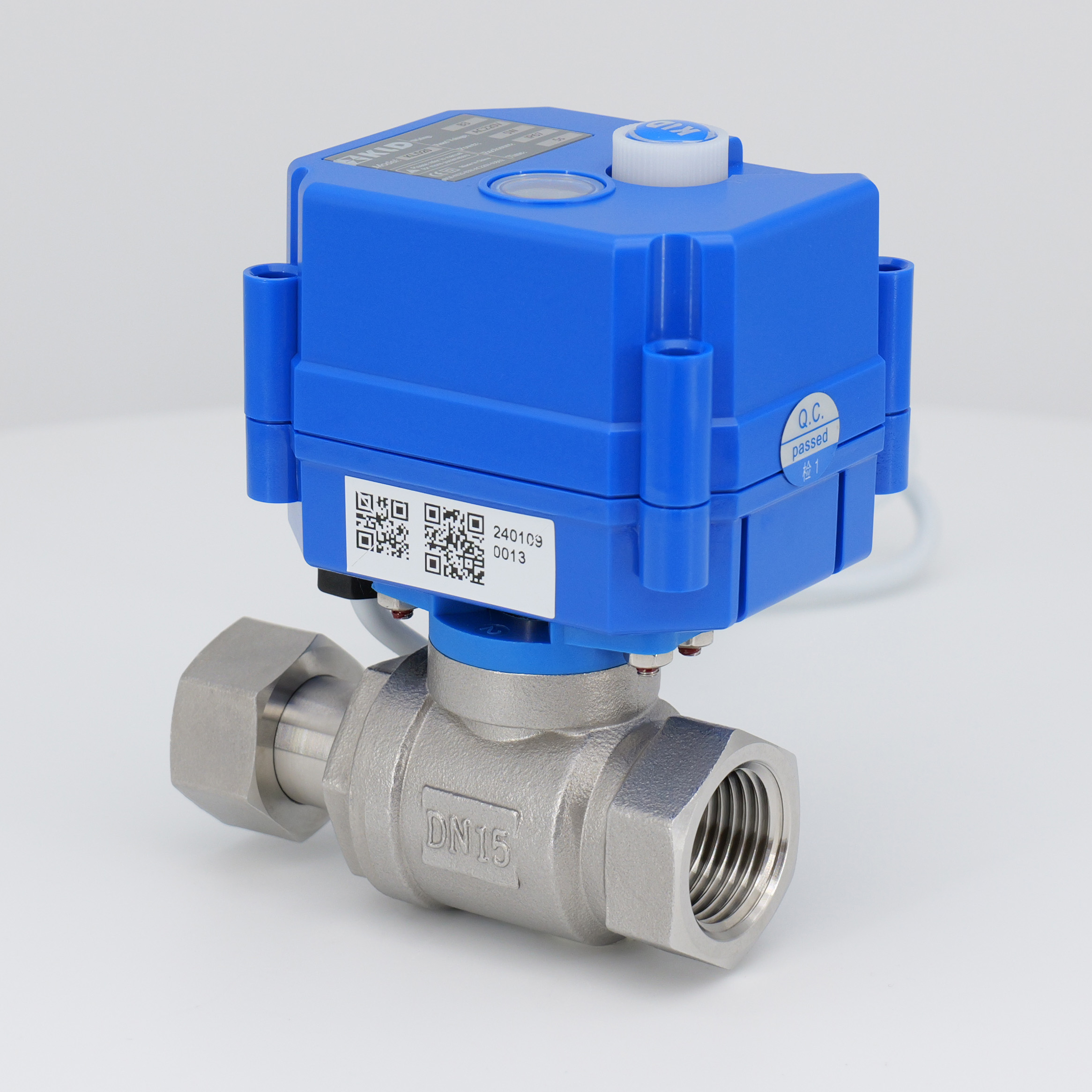

KLD 20S Subminiature La valvola a sfera elettrica a due vie adotta la connessione del filo interno singolo, la struttura compatta, il semplice smontaggio e il montaggio ed è adatto per piccole apparecchiature. Presenta una tecnologia brevettata per guai galleggianti che garantisce una lunga durata di 70.000-100.000 cicli. È realizzato in materiali in acciaio inossidabile 304 e 316L per un'eccellente durata e affidabilità. La valvola è dotata di una funzione di sovraccarico manuale per l'uso in caso di interruzione di corrente e ha un involucro classificato IP67 per una maggiore protezione contro polvere e acqua. È inoltre disponibile una versione ad alta velocità opzionale con un tempo on/di spostamento di 2 secondi.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera motorizzata a due vie con filo femminile+ single Union
Diametro: DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: variabile con dimensione della valvola e applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola a sfera a 2 vie di KLD 20S 20S è ideale per le valvole di controllo automatiche di piccolo volume. È adatto per l'aria condizionata, HVAC, il trattamento delle acque, l'industria chimica e le piccole apparecchiature di controllo dell'automazione, la sostituzione di valvole di solenoid e valvole per solenoidi che non possono funzionare stabilmente nell'ambiente.
La versione 2S 2S in rapida edizione o la durata di un servizio lungo sono opzionali.
CE approvato
Un pplicazioni
Hvac
Trattamento delle acque
Processo chimico
Piccole attrezzature per il controllo automatico
Sostituzione della valvola del solenoide, in particolare quando la valvola del solenoide non può funzionare in modo affidabile
Parametri tecnici
Serie | Override manuale | Coppia massima | Tempo operativo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambientale | Umidità |
KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V 、 12V | 3W | IP67 | 1.0mp | 0-100 ℃ ※ 1 | -20 ℃ | ≤85% (non condensante) |
AC/DC12V 、 24V | 4W/ 5w@kt | |||||||||
KLD 20SJ | NO | AC/DC110V 、 220V | 5W/ 8w@kt |

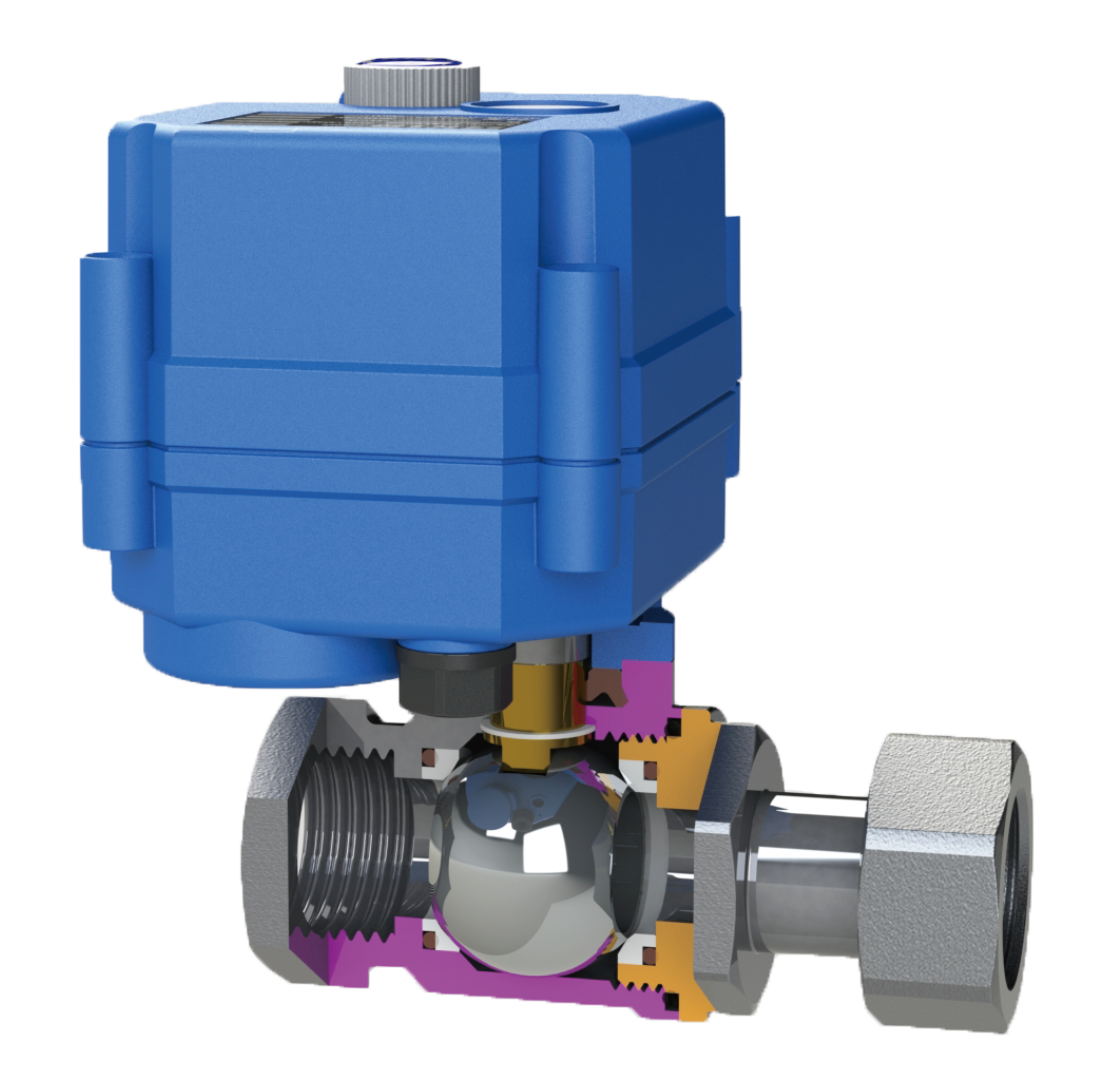

Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Corpo valvola | 304、316L |
Palla valvola | 304、316L 、 materiale resistente all'usura PPO |
Gambo | 304、316L |
Sedile a sfera | Ptfe |
Foca | FPM 、 EPDM 、 nbr |
Alloggio | PC LEGA ※ 2 |
Dimensions
Dimensione del collegamento della valvola (unità: mm)
DN | Connessione | D1 | d2 | L1 | L2 | L3 | L | La | d | F | H1 | H2 | H | W (kg) | |
20s | 20SJ | ||||||||||||||
DN10 | Female+Singal Union | G3/8 ' | G3/8 ' | 12 | 8.5 | 25.0 | 58.5 | 66.6 | 10.0 | 20 | 12.5 | 19.75 | 92.0 | 88.5 | - |
Singal Union+Female | 55.5 | 63.6 | |||||||||||||
D n15 | Female+Singal Union | G1/2 ' | G1/2 ' | 13 | 10.8 | 28.5 | 68.0 | 78.0 | 14.0 | 27 | 16.5 | 21.25 | 97.5 | 94.0 | - |
Singal Union+Female | 63.5 | 73.5 | |||||||||||||
DN20 | Female+Singal Union | G3/4 ' | G3/4 ' | 16 | 11.0 | 35.0 | 79.0 | 89.1 | 18.5 | 32 | 21.5 | 25.75 | 107.0 | 103.5 | - |
Singal Union+Female | 71.0 | 81.1 |

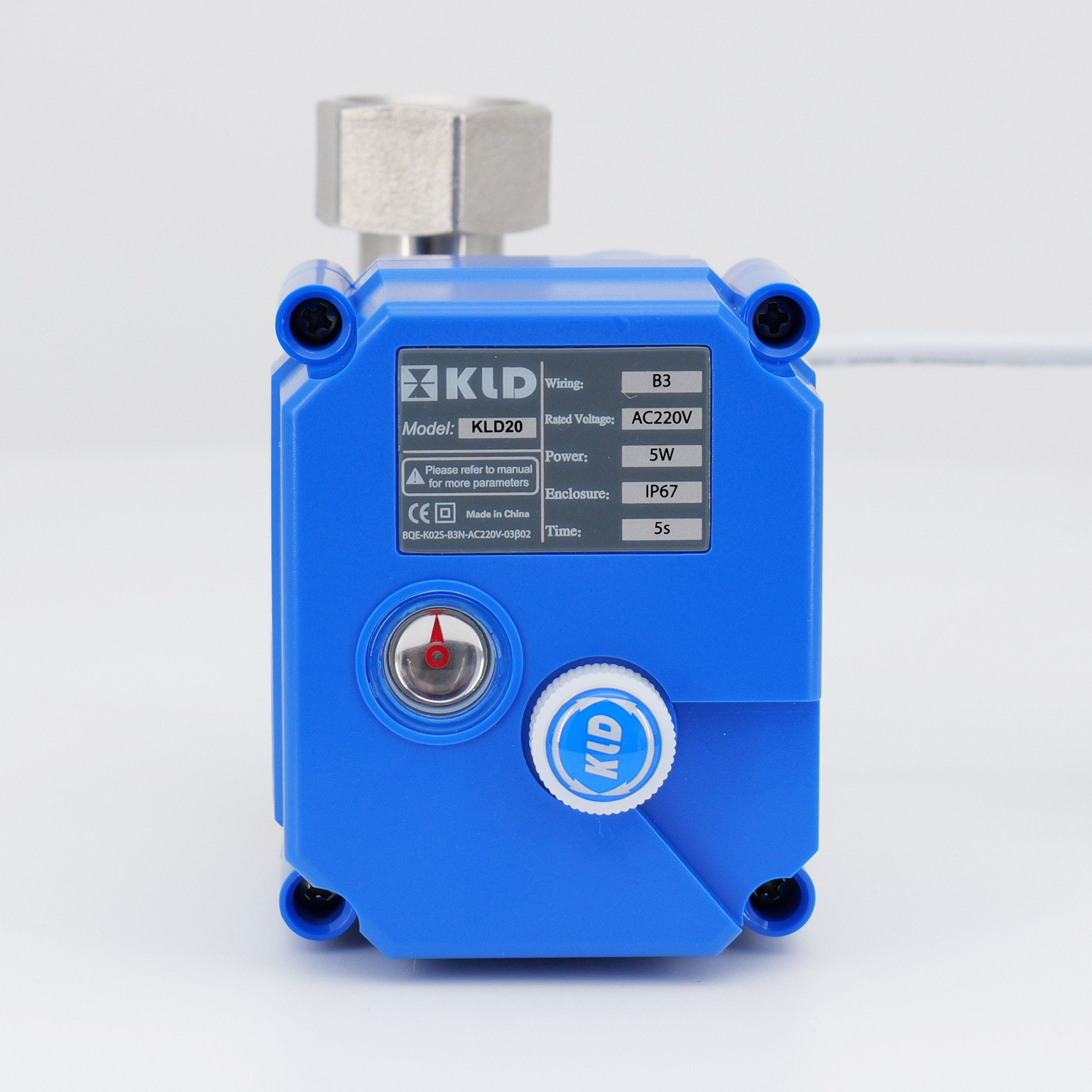

Istruzioni per la sostituzione manuale
È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Quando il segno della freccia sull'indicatore è orizzontale, la valvola è accesa; Quando verticale, la valvola è spenta.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.
Cablaggio
Sono disponibili B2, B3, BD3, KT2. Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.
La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio.
KLD 20s ha una sostituzione manuale; KLD 20j non ha una sovraccarico manuale, altri parametri sono gli stessi di KLD 20S.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
La pressione viene testata in direzione di un senso.
※ 1 deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ° C.
※ 2 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
