Descrizione

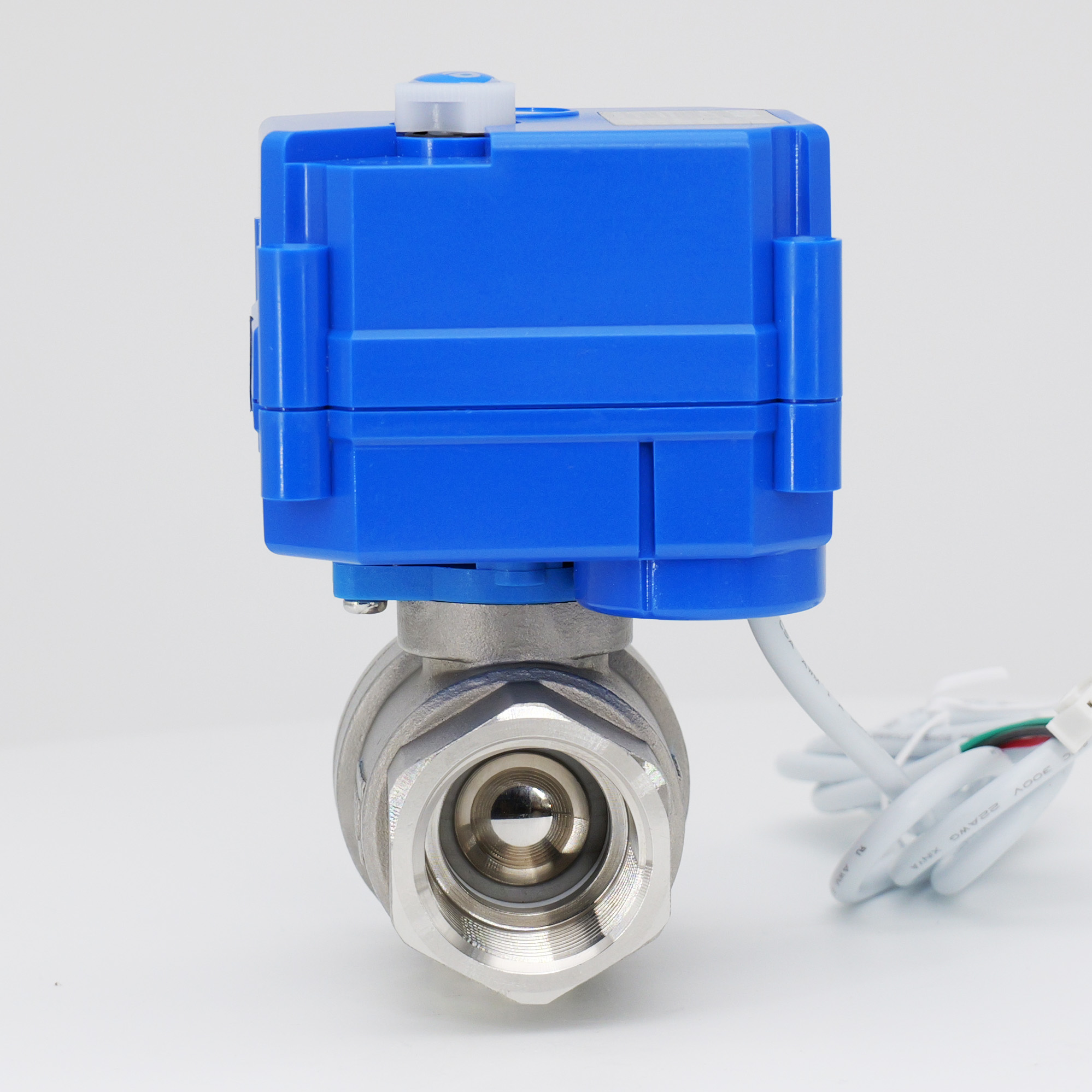

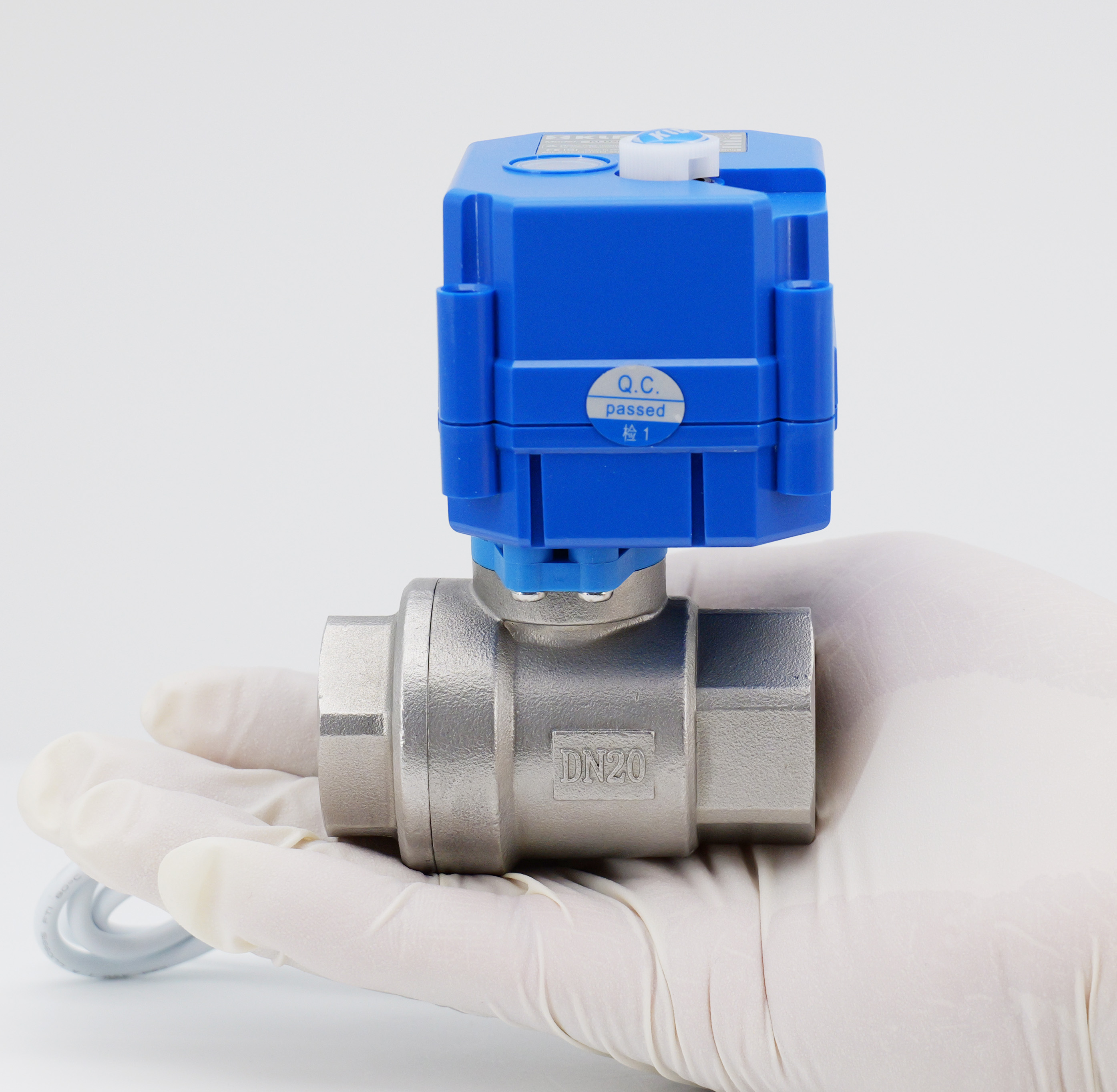

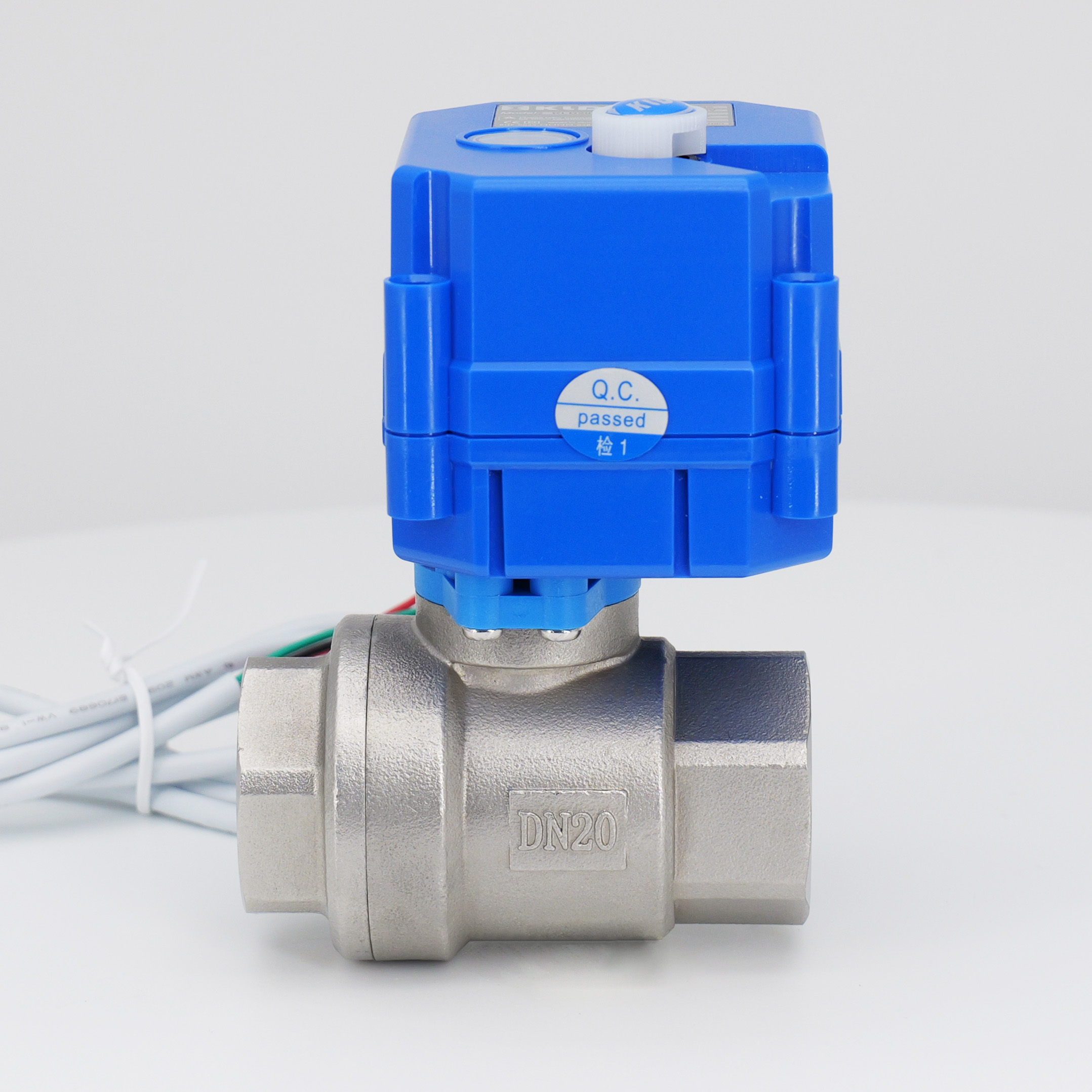

La valvola a sfera elettrica a due vie KLD della serie 20S è progettata per applicazioni di attrezzature su piccola scala. Presenta una dimensione compatta, una struttura a guarnizione brevettata e una lunga durata da 70.000 a 100.000 cicli. Con la corrente di funzionamento basso, è adatto per sistemi a batteria. La valvola ha una sostituzione manuale per un funzionamento sicuro e conveniente e una valutazione di protezione IP67. Se non è necessario per la sostituzione manuale, è possibile scegliere la serie 20SJ. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperto, quindi è un'alternativa migliore alle valvole del solenoide, con una portata maggiore ed evitare il martello da acqua. Offriamo diversi tipi di materiale di tenuta per soddisfare diverse richieste di lavoro di lavoro, come acqua, aria, glicole o altro mezzo corrosivo come disinfettante, ecc. È compatto, robusto e industriale, quindi è anche un'opzione economica sostituire alcuni attuatori tradizionali di grande tipo per risparmiare sui costi.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a due vie
Dimensioni: 1/4 'a 1 ' (DN8, DN10, DN15, DN20, DN25)
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola è adatta per HVAC, RO, trattamento delle acque, processi chimici, sistema di risparmio idrico ed ecologico, casa intelligente, strumento di analisi, attrezzature mediche e piccoli sistemi di controllo automatizzati, ecc. È costruito con un alloggiamento di attuatore elettrico in lega PC, 3 316L di moli PTFE, EPD, EPD, EPD, EPD, EPD, EPD-ONDFED EPD, EPD, EPD, EPD, EPD, EPD, EPD, EPD-ONDFED EPD, EPD, EPD, EPD-ONDFE BRASS. SI SIGILI. Le dimensioni e i pesi di connessione sono forniti per dimensioni diverse.
La versione 2S 2S in rapida edizione o la durata di un servizio lungo sono opzionali.
CE, ROHS, NSF approvato
Applicazioni
● HVAC
● Trattamento idrico
● Processo chimico
● Piccole apparecchiature per il controllo automatico
● Sostituzione della valvola del solenoide, in particolare quando il solenoide non può funzionare in modo affidabile
Parametri tecnici
| Serie | Mannuale Sopravvalutazione | Coppia massima | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
| KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-100 ° C. | -20 ° C < t <45 ° C. | ≤85% | ||
| AC/DC12V, 24V | 4W/ 5w@kt | |||||||||||
| KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt | |||||||||
Diagramma dei componenti principali
Componenti principali
| Parti | Materiale |
| Alloggio per attuatore | Lega PC ※ |
| Corpo valvola | Ottone, 304.316 |
| Palla valvola | Ottone, 304.316 |
| Gambo | Ottone, 304.316 |
| Sedile a sfera | Ptfe |
| Foca | EPDM |
Dimensione
 |  |
Dimensione del collegamento della valvola a sfera per porta completa (unità: mm)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
| Dn8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
| DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Dimensione del collegamento della valvola a sfera di porta ridotta (unità: mm)
| DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
| DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
| DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
| DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |

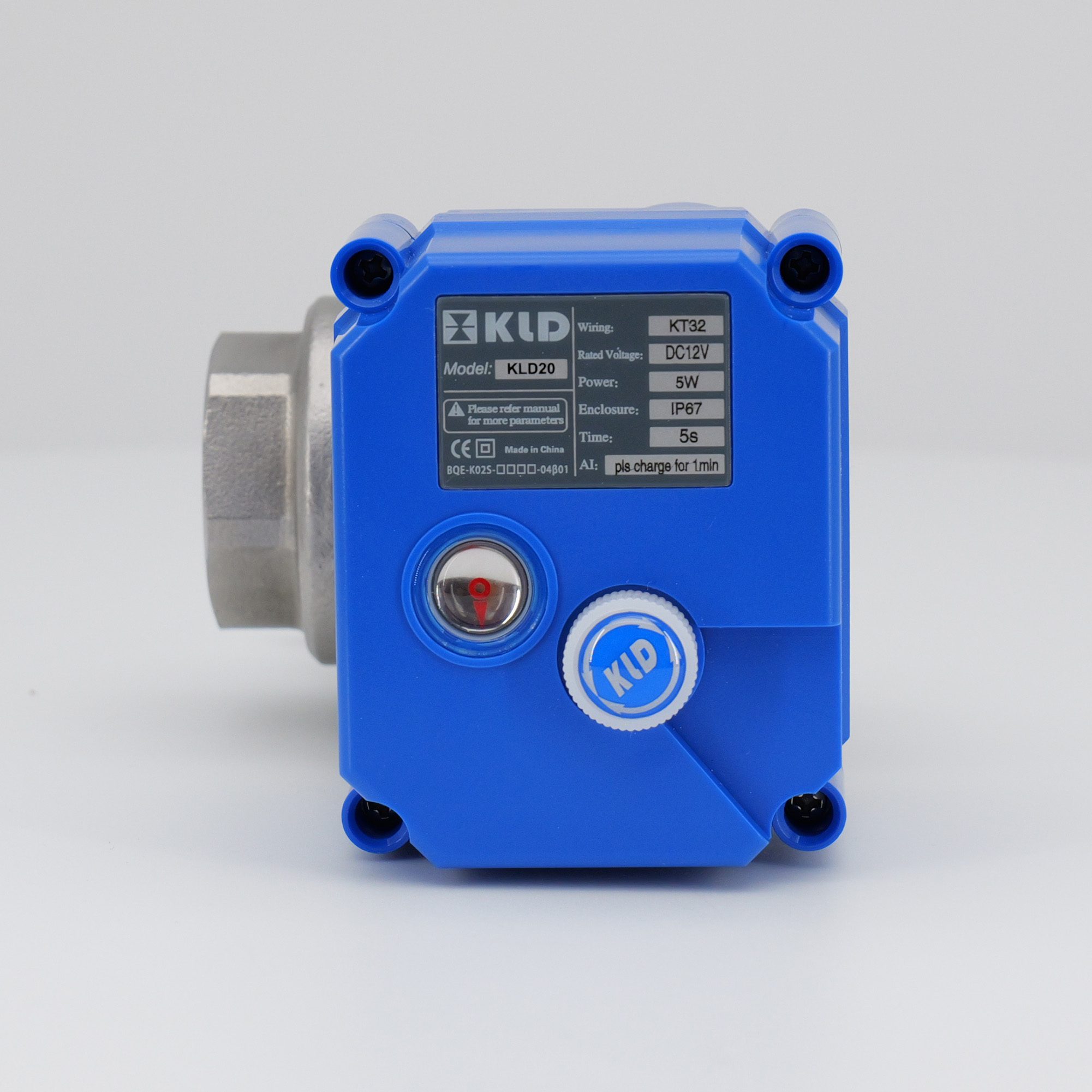

Istruzioni per la sostituzione manuale
È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Quando il segno della freccia sull'indicatore è orizzontale, la valvola è accesa; Quando verticale, la valvola è spenta.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.
Cablaggio
B2, B3, BD3, KT2 sono disponibili
L'albero manuale e la ruota a mano verranno sostituiti con guarnizione in gomma se non è necessaria la funzione di override manuale.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
※ soggetto a modifiche tecniche
