Descrizione

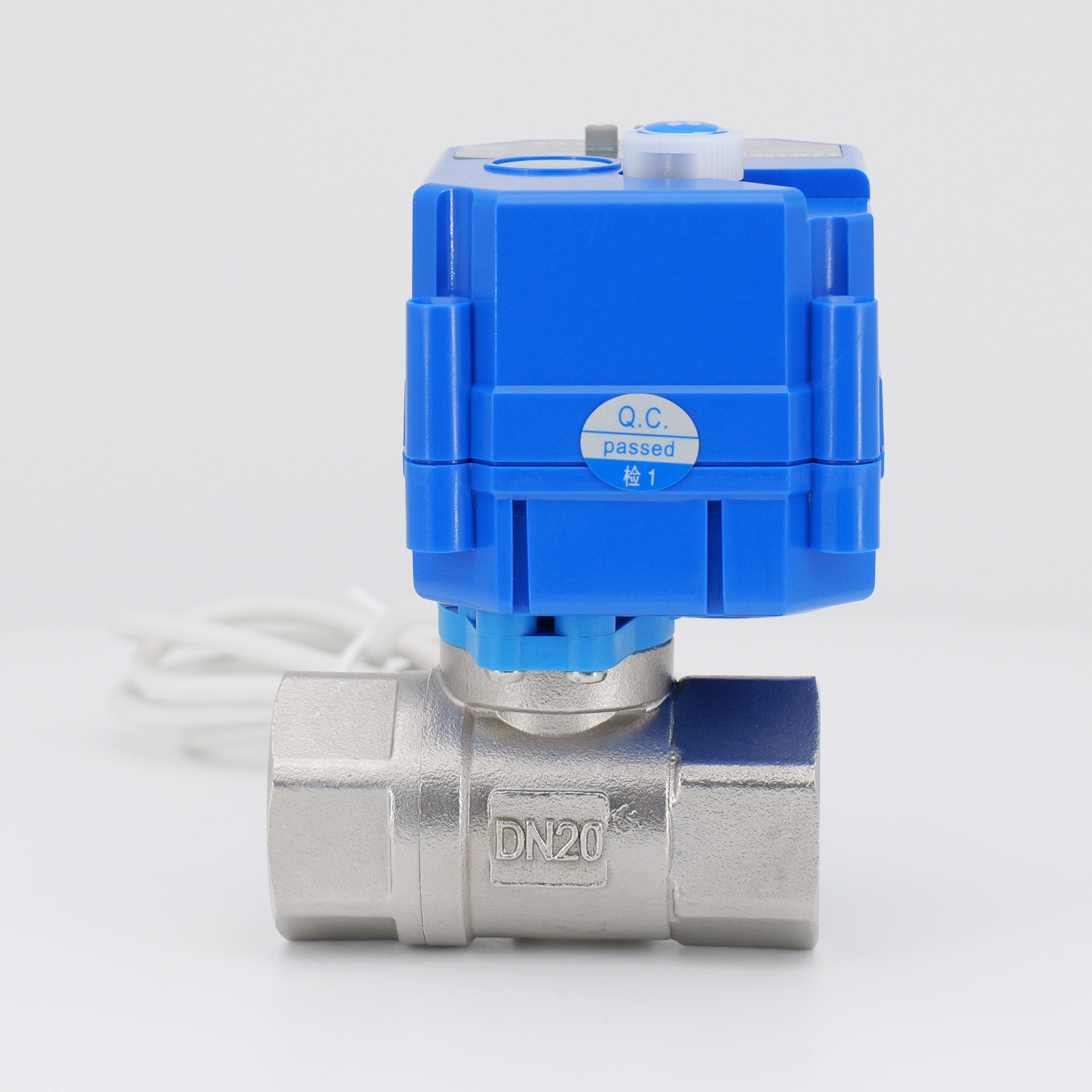

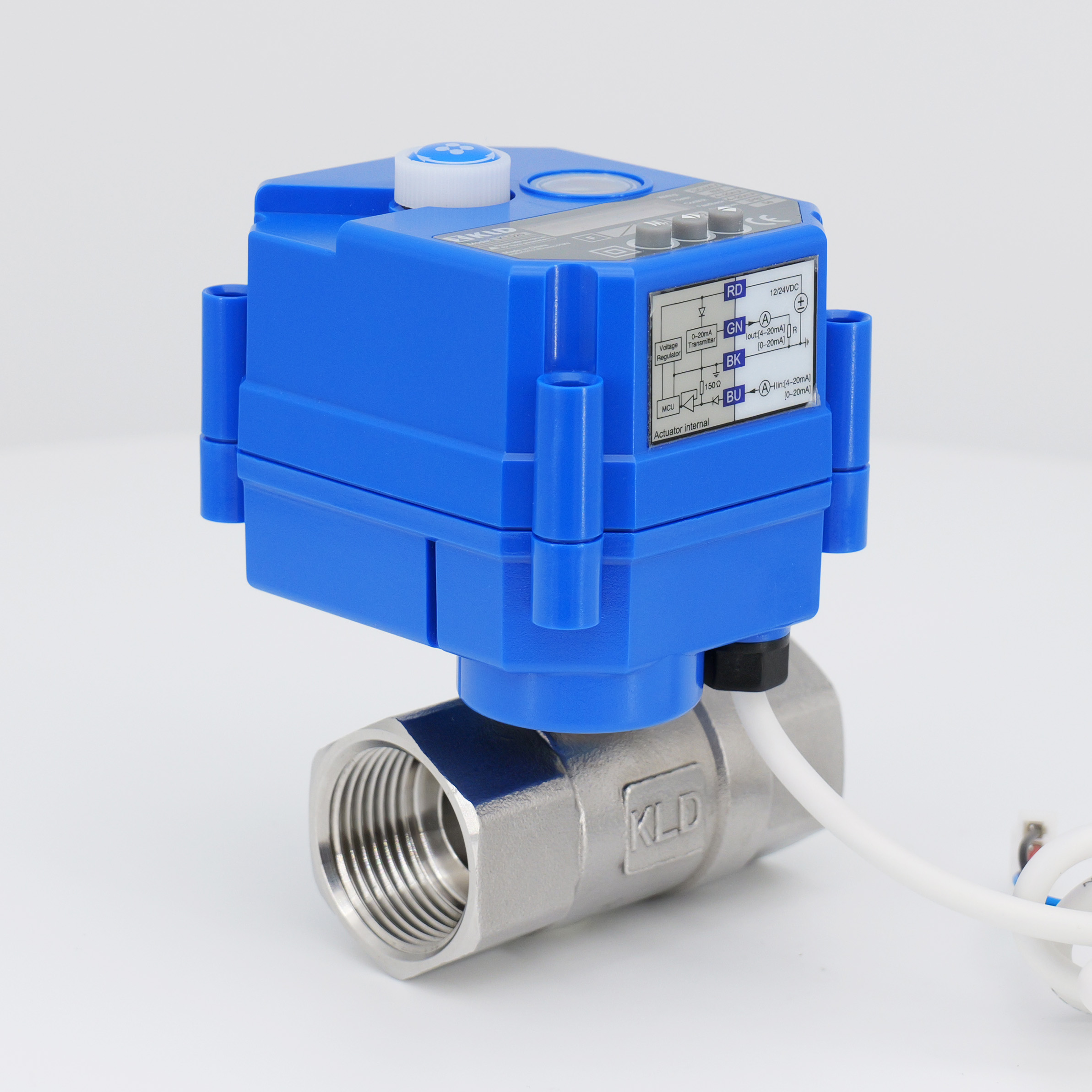

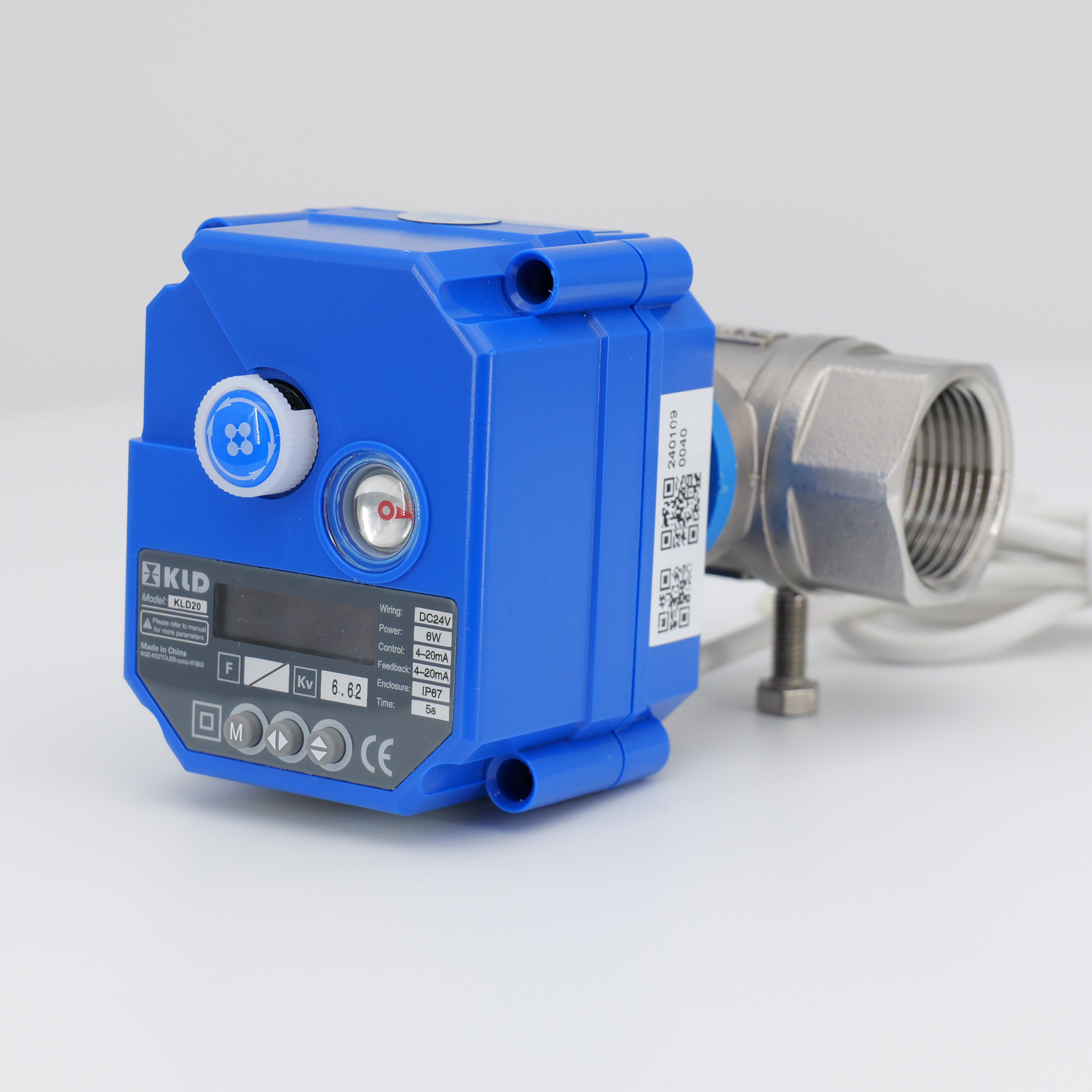

La valvola a sfera motorizzata a 2 vie KLD 20T (1/4 'a 1 ') presenta un motore speciale per una durata di lunga durata e una produzione con cuscinetti a rotazione, con la durata dell'attuatore che raggiunge fino a 500.000 cicli. Impiega la tecnologia brevettata di foca moderna per evitare il ridimensionamento, rendendolo adatto a un uso stazionario a lungo termine. La dimensione compatta è ideale per le piccole attrezzature e il funzionamento manuale è facoltativo. La valvola viene fornita con un'interfaccia intelligente e un display OLED per indicare la posizione della valvola. Le funzionalità opzionali includono la funzionalità di fail-safe e un indicatore a LED per il feedback on/off/allarme. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperto.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica modulante a 2 vie
Dimensione: DN8, DN10, DN15, DN20, DN25, DN32
Connessione: thread
Pressione: massimo 1,0 MPa (PN10)
Caratteristiche del flusso: opzionale lineare, uguale percentuale, apertura rapida
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola a sfera motorizzata a 2 vie KLD 20T (da 1/4 'a 1 ') è progettata per la regolazione e il controllo dei fluidi, particolarmente adatti per l'uso in condotte a bore di attrezzature.
Parametri
Ingresso di controllo: 4-20 mA, 0-5V, 1-5V, 0-10V, 2-10V, 0-20MA sono opzionali
Recitazione positiva o recitazione negativa regolabile *1
Zona morta regolabile: 1%-9,9%
Alta precisione ± 1%
Caratteristiche del flusso opzionale in lineare, che si avvicina alla pari percentuale e al funzionamento rapido, ecc.
* Agizione positiva: 4MA-Valve Close; 20Ma-Valve Open; Recitazione negativa: 4MA-Valve Open; 20Ma-Valve Close;
Parametri tecnici
Serie | Manuale Sopravvalutazione | Operatina Time | Lavorando Voltaggio | Lavorando attuale | Max Energia | Allegato | Max Pressione | Medio Temp | Ambientale Temp | Umidità |
KLD 20t | SÌ | circa 5 secondi | DC12V | ≈210ma | 6w | IP67 | 1.0mp | 0-100 ℃ | -20 ℃ | ≤85% (non condensante) |
DC24V | ≈110ma | |||||||||
AC220V | ≤10Ma |
Diagramma dei componenti principali
Componenti principali
| Parte | Materiale |
| Alloggio per attuatore | Lega PC ※ |
Corpo valvola | Ottone con placcatura in nichel, 304, 316L, 2507 |
Palla valvola | 304, 316L, PPO, 2507, materiale da usura |
Gambo | Ottone, 304, 316L, 2507 |
| Sedile a sfera | Ptfe |
| Foca | EPDM, FPM, SI |
Dimensions
 |  |
Dimensione del collegamento della valvola a sfera FullPort (unità: mm)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
Dn8 | G1/4 ' | 8 | 11 | 43 | 11 | 18.25 | 17 | 0.26 |
DN10 | G3/8 ' | 10 | 11.5 | 50 | 12.5 | 19.75 | 20 | 0.31 |
DN15 | G1/2 ' | 15 | 13 | 57 | 16.5 | 21.25 | 27 | 0.37 |
DN20 | G3/4 ' | 20 | 16 | 70 | 21.5 | 25.75 | 32 | 0.52 |
Dimensione del collegamento della valvola a sfera di porta ridotta (unità: mm)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN20 | G3/4 ' | 15 | 15 | 64.5 | 16.5 | 21.25 | 30 | 0.37 |
DN25 | G1 ' | 20 | 18 | 76 | 21.5 | 24.75 | 38 | 0.52 |
DN32 | G1-1/4 ' | 20 | 20 | 80 | 24 | 24.75 | 48 | 0.70 |
Note: la valvola del foro ridotta DN32 ha solo l'ottone.
| Istruzioni per la sostituzione manuale | Caratteristiche del flusso | |
 |
|  |
Guida all'acquisto di KV [Valvola a sfera]
Gamma KV | lineare | avvicinandosi alla uguale percentuale | |||||||||
PI | Pv | Xv | |||||||||
Dn8 | 0,30-0,90 | ||||||||||
DN10 | 0,38-1,55 | 0.23 | 0.36 | 0.68 | 0.91 | 0.64 | 1.79 | ||||
DN15 | 0.64-3.20 | 0.35 | 1.53 | 1.17 | 1.79 | 2.09 | 1.55 | 5.26 | |||
DN20 | 1.82-5.16 | 1.52 | 2.38 | 3.14 | 3.41 | 7.62 | |||||
DN25 | 1.03-8.60 | 1.68 | 2.86 | 3.72 | 4.65 | 5.40 | 16.47 | ||||
DN32 | 1.30-10.40 | 2.35 | 3.90 | 4.93 | 6.10 | 8.54 | 8.49 | 25.60 | |||
※Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
