Descrizione

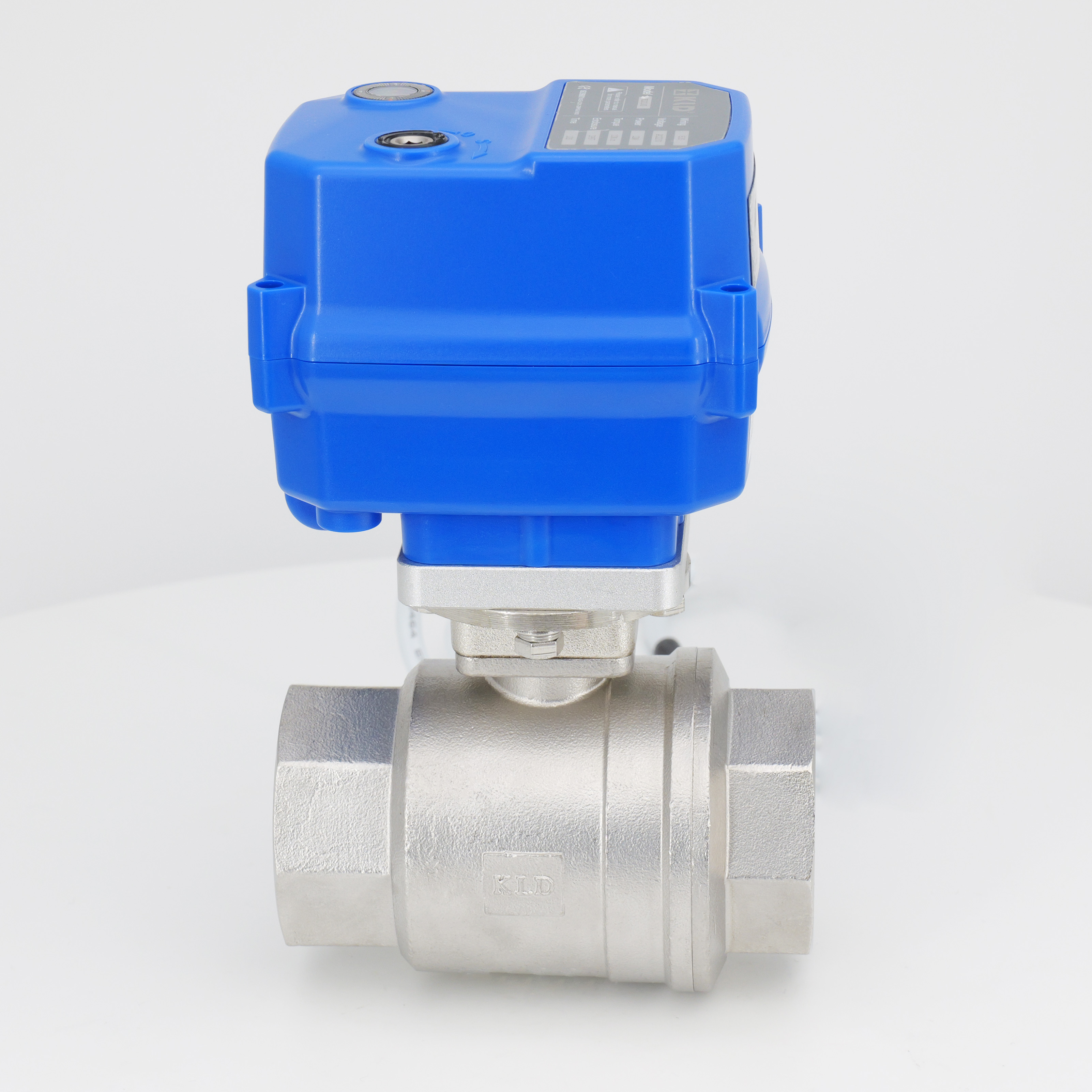

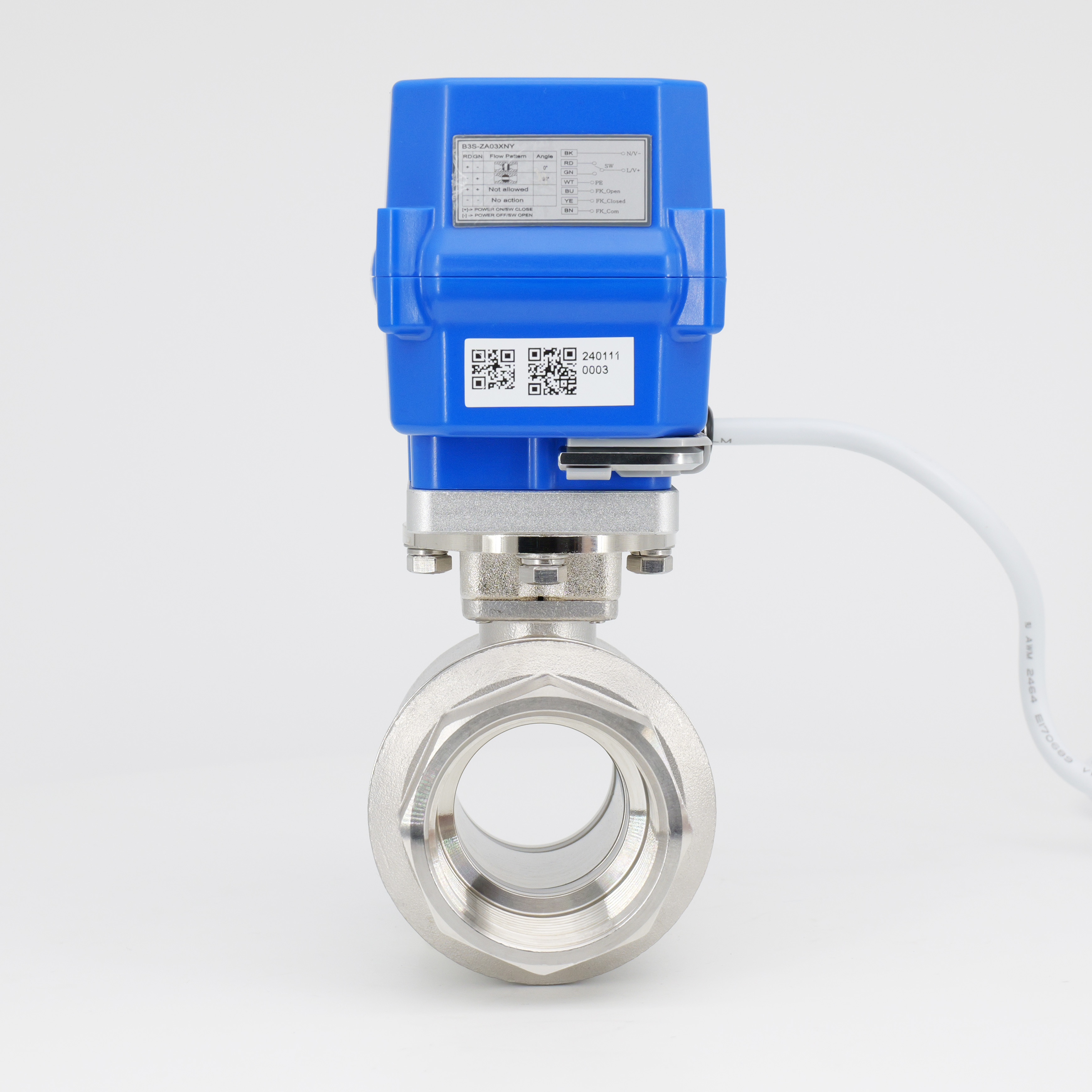

La valvola a sfera motorizzata a portata completa KLD 100 a 2 vie (1/2 'a 1-1/4 ') presenta un design a porta completa, garantendo un'ampia area di flusso per il mezzo ed è adatto a una varietà di requisiti di flusso. Ha una dimensione compatta, rendendolo ideale per l'uso in piccole attrezzature e aiuta a risparmiare spazio. La valvola è guidata da un motore senza spazzole, che garantisce un funzionamento stabile e affidabile e ha una durata più lunga rispetto ai motori a pennello. Utilizza un'interfaccia standard, facilitando una facile connessione a vari sistemi. La valvola ha una sostituzione manuale per un funzionamento sicuro e conveniente e una valutazione di protezione IP67. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperto, quindi è un'alternativa migliore alle valvole del solenoide, con una portata maggiore ed evitare il martello da acqua.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a due vie
Dimensioni: DN15, DN20, DN25, DN32
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
Questo prodotto dimostra significativi vantaggi in miniaturizzazione, longevità, velocità di risposta e sicurezza, rendendolo un'eccellente valvola a sfera elettrica in grado di soddisfare le esigenze di varie applicazioni di automazione industriale.
La versione rapida o la lunga durata di servizio sono opzionali.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Hvac
Dati tecnici
| Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
| 6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
| 10nm/ 6nm@kt | AC/DC95-265V | 12w/ 18w@kt | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | Ottone/304/316l | 1 |
| 2 | Palla | 304/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 1 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | Lega PC ※ | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
Dimensioni 【DN15-DN32】
Dimensioni (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | W (kg) |
DN15 | 15 | 13 | 57 | G1/2 ″ | 16.5 | 21.25 | 134.35 | 27 | 1.5 |
DN20 | 20 | 16 | 70 | G3/4 ″ | 21.5 | 25.80 | 143.90 | 32 | 2.0 |
DN25 | 25 | 18 | 84 | G1 ″ | 26.7 | 33.50 | 156.80 | 38 | 2.5 |
DN32 | 32 | 20 | 97 | G1-1/4 ″ | 31.5 | 37.50 | 165.60 | 48 | 3.0 |
Note: BSP, NPT, GB ECT. è facoltativo.
Dati funzionali
| Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023 |
| Override manuale | Chiave di esagono abbinata (solo usando senza potenza) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃ |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0-100 ℃ |
※ soggetto a modifiche tecniche
