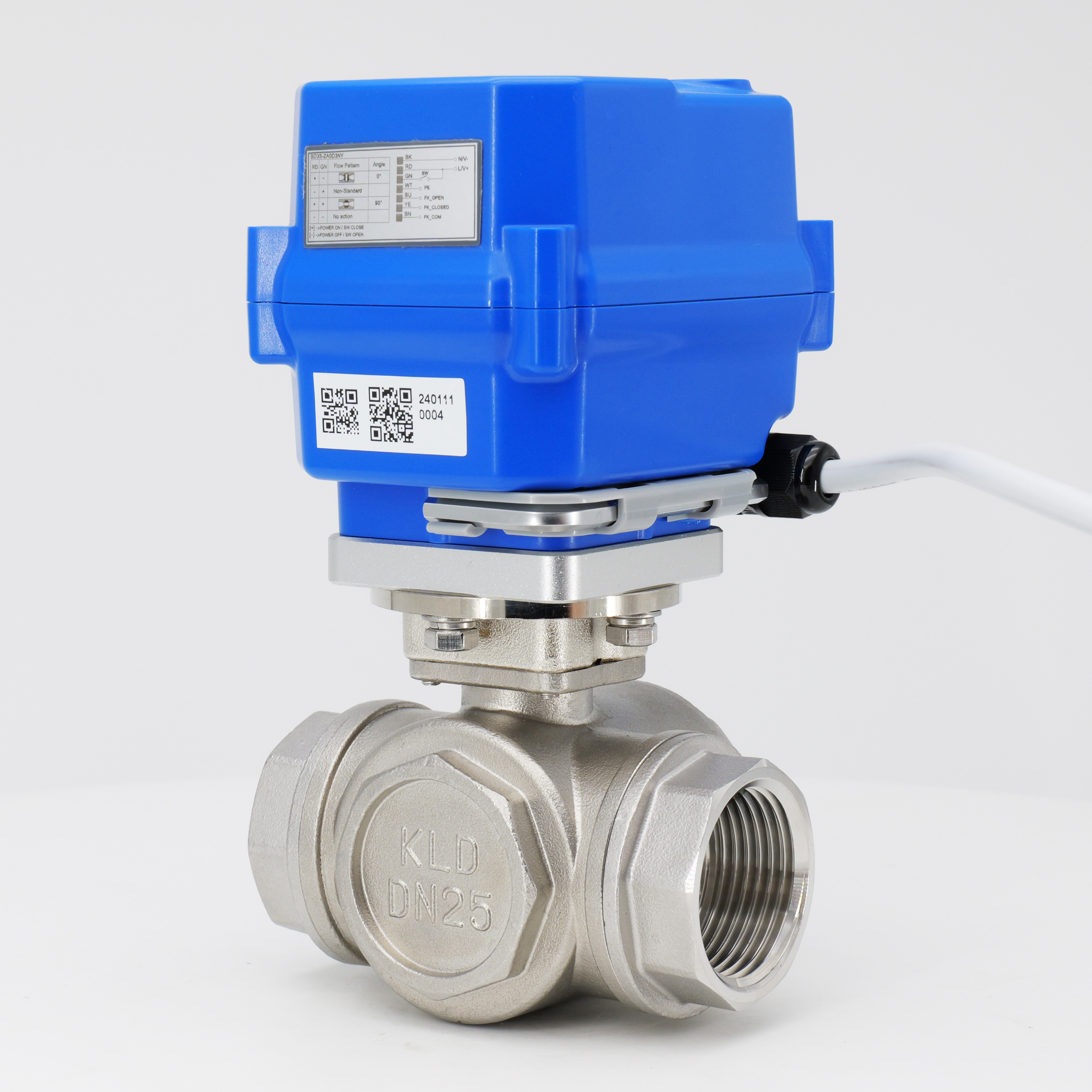

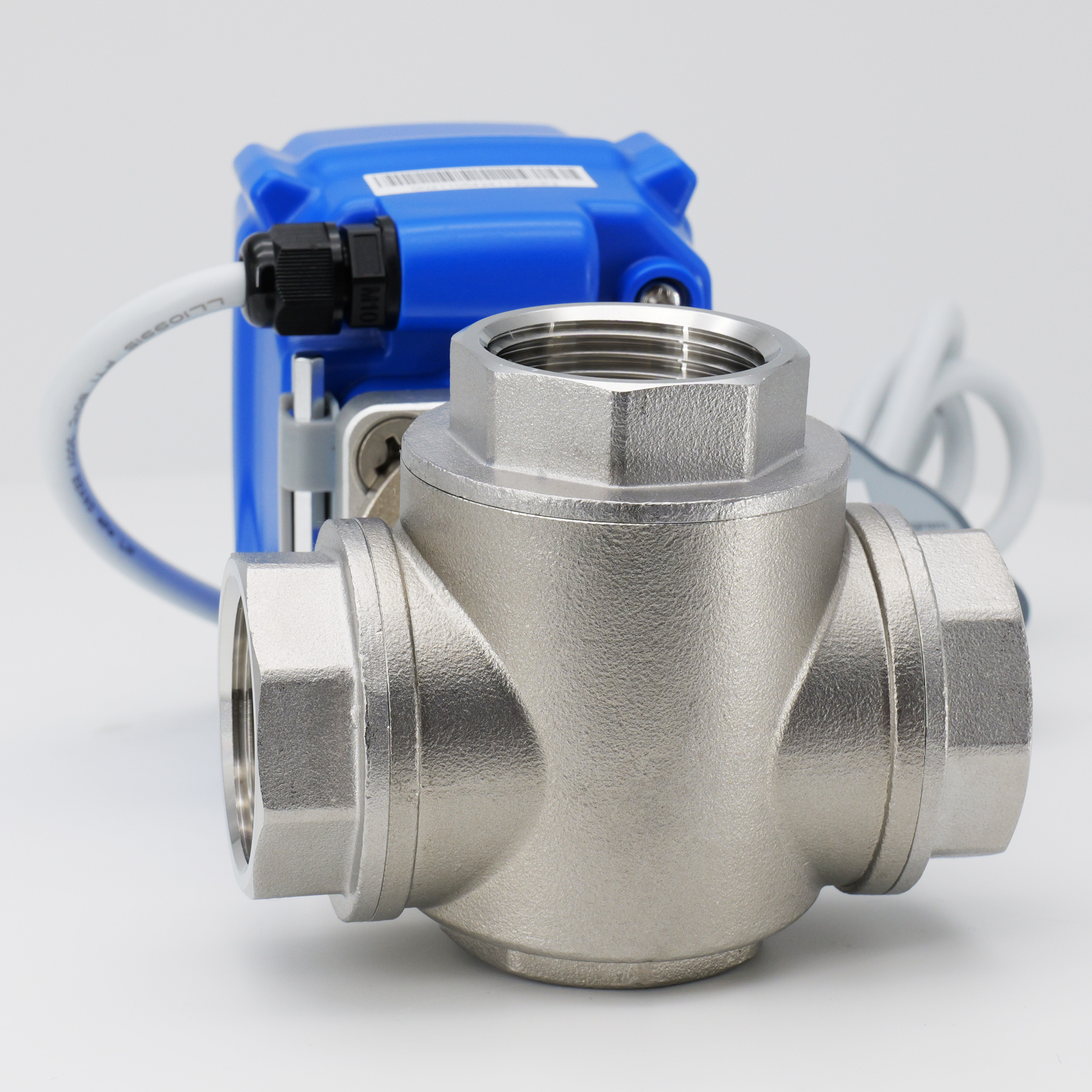

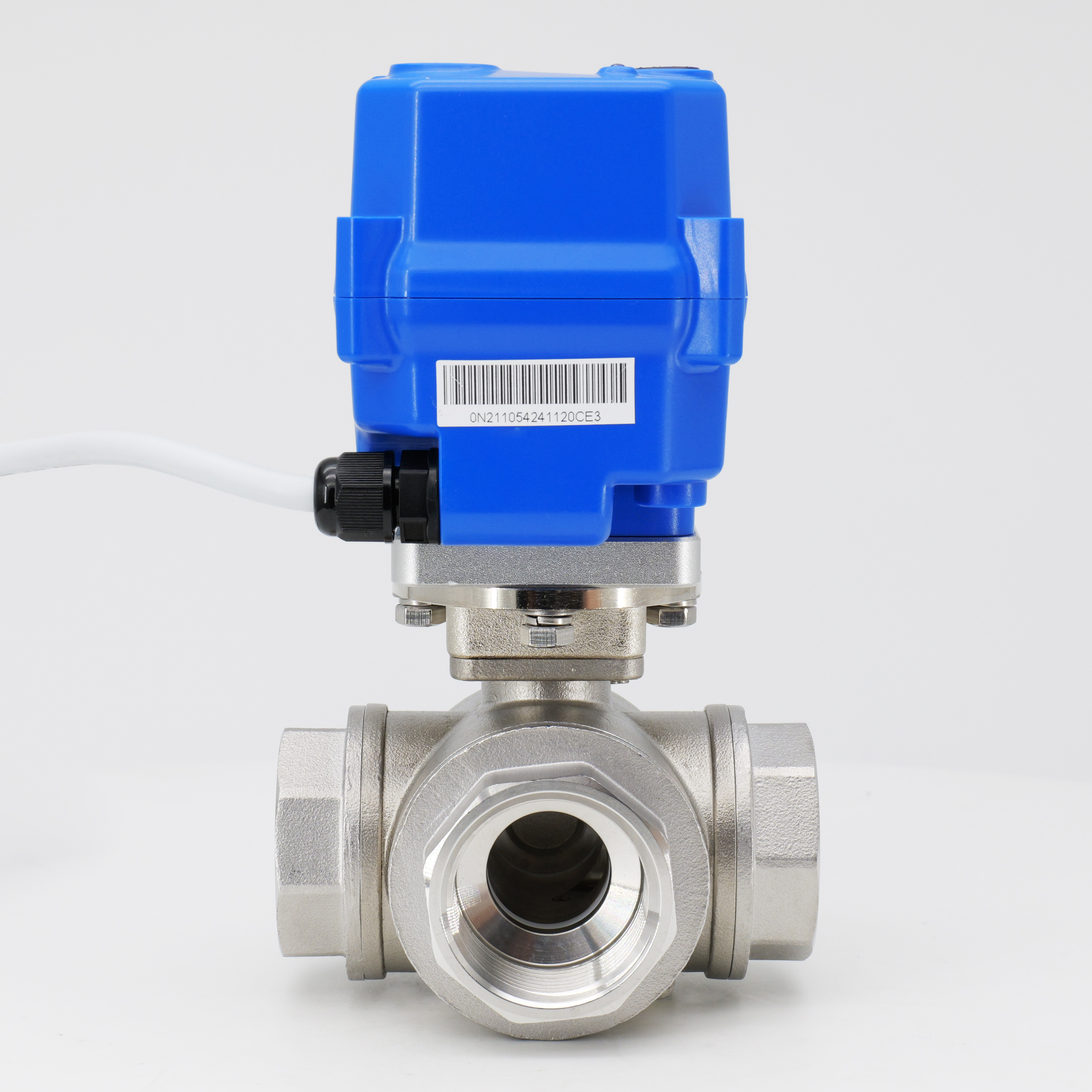

KLD 100 valvola a sfera motorizzata a 3 vie (metallo, 1/2 'a 1 ')

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata di lunga durata: 20.000 cicli ※ 1
Motore senza spazzole ， stabile e affidabile
Funzione Fail-Safe Disponibile
2s ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera motorizzata a 3 vie KLD 100 (metallo, 1/2 'a 1 ') è realizzata in acciaio inossidabile SS304 o SS316, con un'opzione per un corpo della valvola di ottone e presenta funzionamento manuale o elettrico. Il materiale in acciaio inossidabile è resistente alla corrosione, garantendo un funzionamento stabile a lungo termine. La valvola è guidata da un motore senza spazzole, che garantisce un funzionamento stabile e affidabile e ha una durata più lunga rispetto ai motori a pennello.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera elettrica a tre vie
Dimensioni: DN15, DN20, DN25
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C

La valvola a sfera motorizzata a 3 vie KLD 100 (metallo, 1/2 'a 1 ') presenta vantaggi significativi in termini di materiale, funzionalità, portata, compatibilità media, intervallo di temperatura e valutazione della pressione. È una valvola a sfera ad alte prestazioni con una vasta gamma di applicazioni.

La versione rapida o la lunga durata di servizio sono opzionali.

CE approvato

Applicazioni

Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Classe di protezione	Pressione massima	Temperatura media.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.0mp	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC 95-265V	12w/ 18w@kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

Diagramma dei componenti principali

4-01

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	304/316L/ottone nichelato	1
2	Palla	304/316L/materiale da usura	1
3	Sedile a sfera	Ptfe	1
4	Connettore del cavo	Ottone nylon/nichel	1
5	Alloggio	Lega PC ※	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

Dimensioni 【DN15-DN25】

Dimensioni (mm)

DN	d	G1	L1 = L2 = L3	L	L4	H1	H2	H	F	W (kg)
DN15	12	G1/2 ″	15	67	54.5	17.00	42.25	134.85	27	1.0
DN20	15	G3/4 ″	15	77	64.0	20.25	44.25	140.10	31	1.0
DN25	20	G1 ″	18	89	72.5	25.50	54.50	155.60	38	1.2

Note: BSP, NPT, GB ECT. è facoltativo.

Direzione del flusso

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione

Condizioni di lavoro

Temperatura ambientale.	-15 ℃ ℃ (può essere personalizzato per altre temperature.)
Umidità ambientale	5-95%di RH, non condensando
Temperatura media.	0-100 ℃
