Descrizione

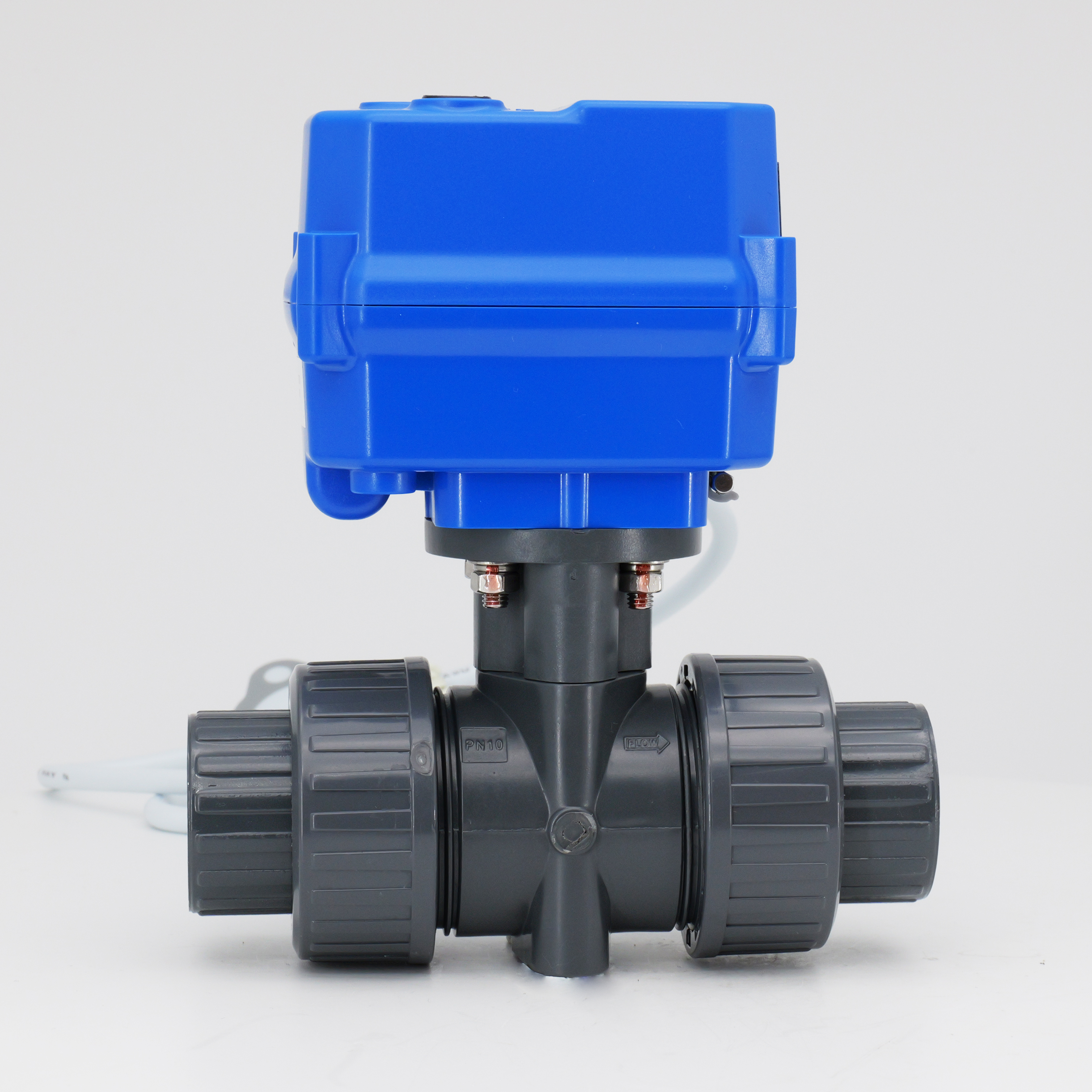

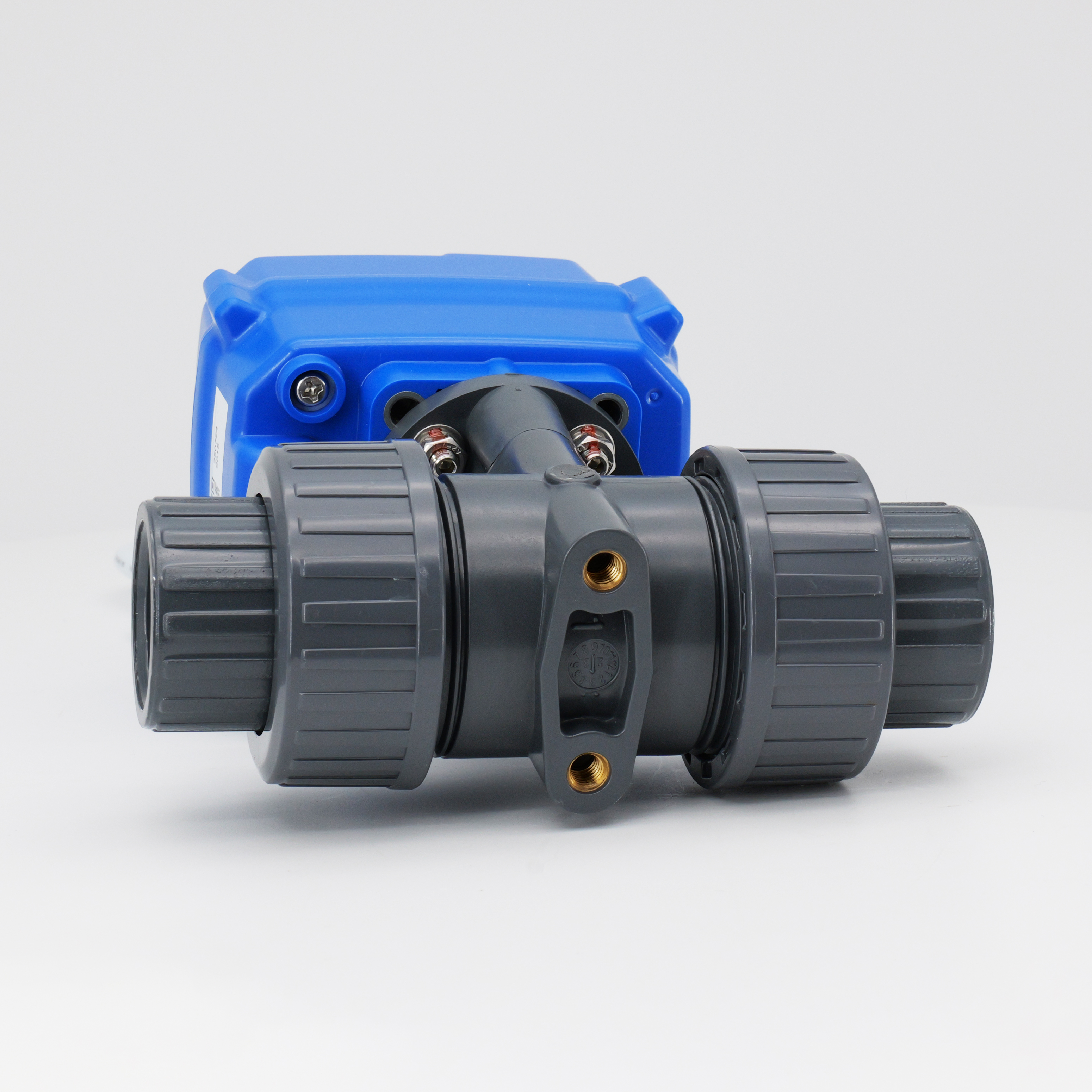

La valvola a sfera motorizzata a 2 vie KLD 100 (plastica, 1/2 'a 2 ') presenta un design compatto adatto a piccole attrezzature. Il corpo della valvola è realizzato in materiale UPVC/CPVC e ha una polvere e una valutazione impermeabile di IP67. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperta, quindi è un'alternativa migliore alle valvole del solenoide. La valvola include una funzione di emergenza manuale, un indicatore di posizione integrato e fornisce un rapido tempo di funzionamento di 2 secondi come opzione. È ampiamente utilizzato nel trattamento dell'acqua, nel risparmio idrico e nelle attrezzature farmaceutiche.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a due vie
Dimensioni: DN15, DN20, DN25, DN32, DN40, DN50
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 45 ° C per UPVC e 0 ° C a 90 ° C per CPVC
Temperatura ambiente: da -15 ° C a 45 ° C
La valvola a sfera motorizzata a 2 vie KLD 100 (plastica, 1/2 'a 2 ') è una scelta della valvola ideale per le attrezzature di piccole e medie dimensioni.
La versione rapida o la lunga durata di servizio sono opzionali.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Attrezzatura farmaceutica
Eccellente in ozono sterilizzante e 2 generatore CLO
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | Tipo IP67 o F | 1.0mp | UPVC: 0-45 ℃ CPVC: 0-90 ℃ |
10nm/ 6nm@kt | AC/DC95-265V | 12w/ 18w@kt | B3S/BD3S/KT32S | 5s | |||
AC/DC24V | B2S/B3S /BD3S/KT32S | ||||||
DC12V | |||||||
10 nm | AC24V | 12W | B3S | 10s | |||
AC110V | |||||||
AC220V |
Diagramma dei componenti principali
Componenti principali
NO. | Componenti | Materiale | Qty |
1 | Corpo | UPVC/CPVC | 1 |
2 | Palla | UPVC/CPVC | 1 |
3 | Sedile a sfera | Ptfe | 1 |
4 | Connettore del cavo | Ottone nylon/nichel | 1 |
5 | Alloggio | Lega PC ※ | 1 |
6 | Etichetta | PC | 1 |
7 | Finestra di indicazione | PC trasparente | 1 |
8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

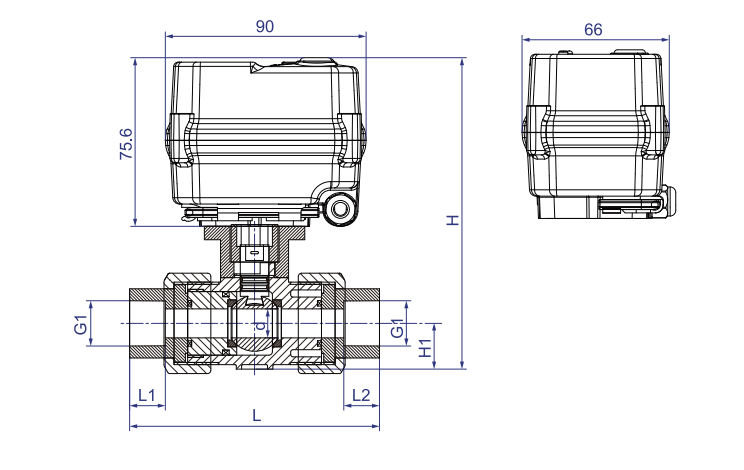

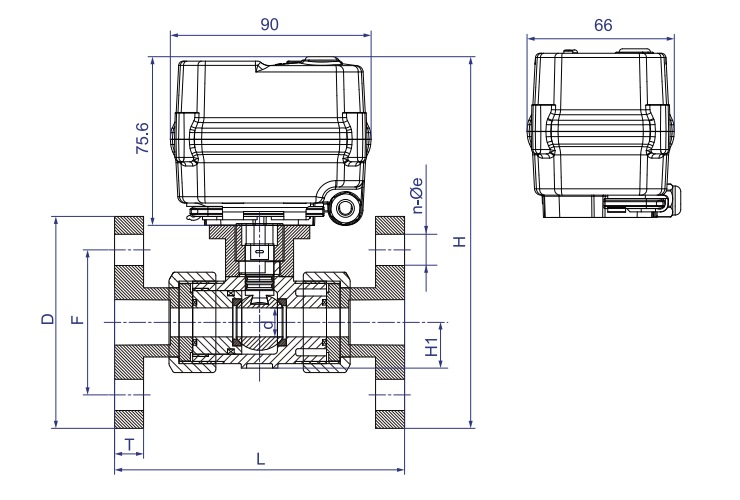

Dimensioni 【dn15-dn50, thread/socket】 | Dimensioni 【dn15-dn50, flangia】 |
![]() | ![]() |
Dimensioni (mm)
DN | d | L1 = L2 | G1 | L | D | F | n-φe | T | H | W (kg) | ||||||||||||
filo/ PRESA | filo | PRESA | filo/ PRESA | flangia | flangia | flangia | flangia | flangia | filo/ PRESA | flangia | ||||||||||||
GB | Ansi | GB | Ansi | GB | Ansi | GB/ Ansi | GB | Ansi | GB | Ansi | GB | Ansi | GB | Ansi | GB/ Ansi | GB/ Ansi | GB | Ansi | filo/ PRESA | flangia | ||
DN15 | 13 | 16 | 22.22 | G1/2 ″ | NPT1/2 ″ | 20.3 | 21.54 | 112 | 130 | 143 | 95 | 89 | 65 | 60 | 4-14 | 4-16 | 13 | 141.6 | 166.6 | 163.6 | 0.89 | 1.18 |
DN20 | 18 | 19 | 25.40 | G3/4 ″ | NPT3/4 ″ | 25.3 | 26.87 | 132 | 150 | 172 | 105 | 98 | 75 | 70 | 4-14 | 4-16 | 14 | 156.6 | 181.6 | 178.1 | 1.00 | 1.36 |
DN25 | 23 | 22 | 28.58 | G1 ″ | Npt1 ″ | 32.3 | 33.65 | 144 | 160 | 187 | 115 | 108 | 85 | 79 | 4-14 | 4-16 | 14 | 174.6 | 199.1 | 195.6 | 1.16 | 1.63 |
DN32 | 30 | 26 | 31.75 | G1-1/4 ″ | NPT1-1/4 ″ | 40.3 | 42.42 | 165 | 180 | 190 | 140 | 117 | 100 | 89 | 4-18 | 4-16 | 16 | 190.1 | 219.1 | 207.6 | - | - |
DN40 | 38 | 31 | 34.93 | G1-1/2 ″ | NPT1-1/2 ″ | 50.3 | 48.56 | 171 | 200 | 212 | 150 | 127 | 110 | 98 | 4-18 | 4-16 | 16 | 209.1 | 235.1 | 223.6 | - | - |
DN50 | 48 | 38 | 38.10 | G2 ″ | Npt2 ″ | 63.3 | 60.63 | 200 | 230 | 234 | 165 | 152 | 125 | 121 | 4-18 | 4-19 | 16 | 236.1 | 258.6 | 252.1 | - | - |
Note: DIN, ANSI, GB, NPT ECT è facoltativo.
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023 |
Override manuale | Chiave di esagono abbinata (solo usando senza potenza) |
Indicatore di posizione | ![]() |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃< t < 45 ℃ |
Umidità ambientale | 5-95%di RH, non condensando |
Temperatura media. | UPVC: 0—45 ℃/CPVC: 0—90 ℃ |
※ soggetto a modifiche tecniche
