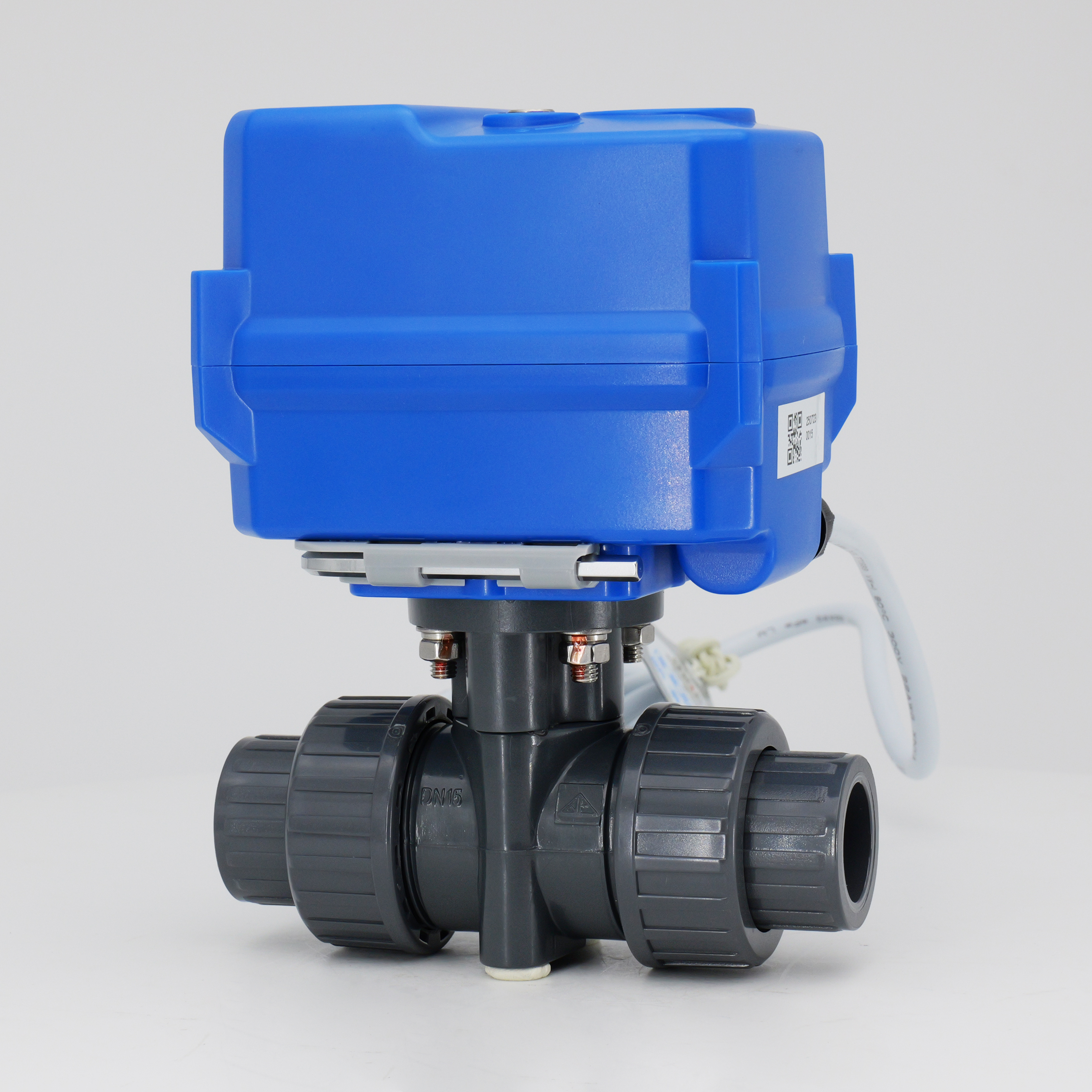

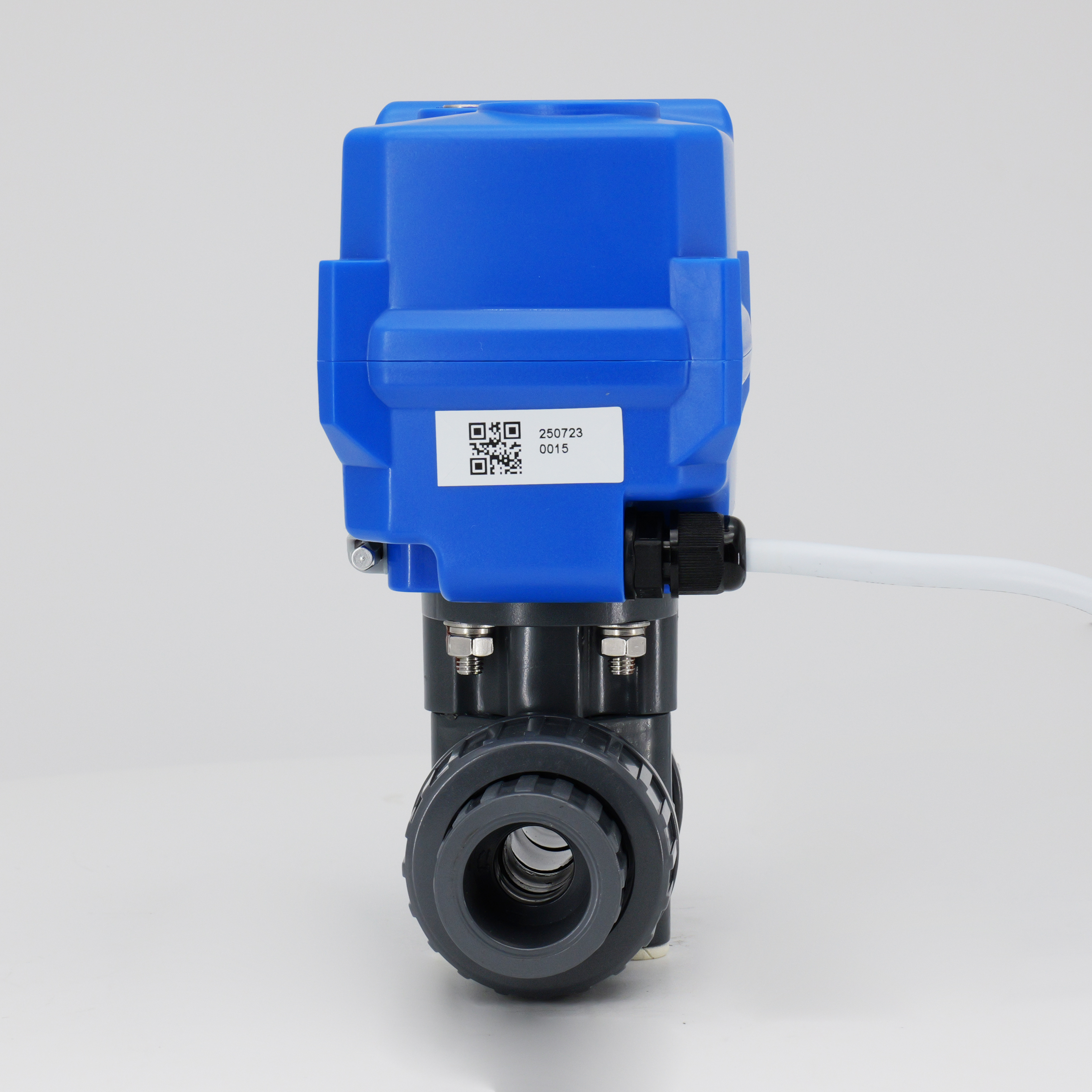

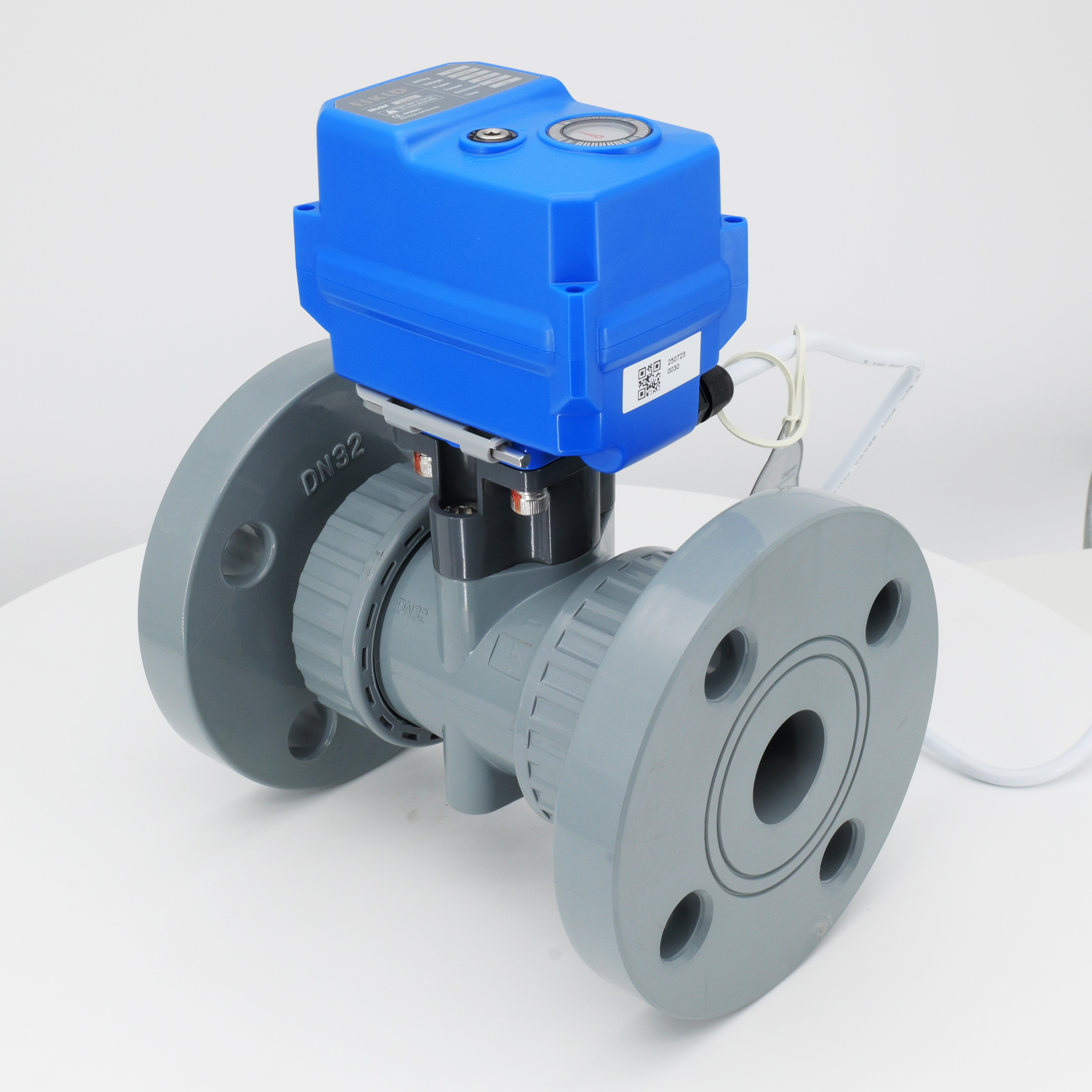

KLD 200 valvola a sfera motorizzata a 2 vie (plastica, 1/2 'a 2 ')

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata di lunga durata-20.000 cicli ※ 1
Motore senza spazzole, stabile e affidabile
Funzione Fail-Safe Disponibile
6s/1 ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera motorizzata a 2 vie KLD 200 (plastica, 1/2 'a 2 ') è realizzata in plastica. Le sue caratteristiche principali includono dimensioni compatte, funzionamento di emergenza manuale, durata di lunga durata fino a 20.000 cicli, azionamento del motore senza spazzole e funzionalità. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperta, quindi è un'alternativa migliore alle valvole del solenoide. È adatto per sistemi di trattamento delle acque, sistemi di risparmio idrico, piccole attrezzature automatizzate, attrezzature mediche, generatori di ozono e generatori di biossido di cloro.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera elettrica a due vie
Dimensioni: DN15, DN20, DN25, DN32, DN40, DN50
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 45 ° C per UPVC e 0 ° C a 90 ° C per CPVC
Temperatura ambiente: da -15 ° C a 45 ° C

La valvola a sfera motorizzata a 2 vie KLD 200 (plastica, 1/2 'a 2 ') è una valvola a sfera di plastica a motore piccola, facile da operare e affidabile. Con le sue eccellenti prestazioni e la progettazione completa della protezione, presenta evidenti vantaggi rispetto a prodotti simili.

La versione rapida o la lunga durata di servizio sono opzionali.

CE approvato

Applicazioni

Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Attrezzatura farmaceutica
Eccellente in ozono sterilizzante e ₂ generatore CLO

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Classe di protezione	Pressione massima	Temperatura media.
20 nm	DC24V	85W	B3S/BD3S	1s	IP67 O Tipo F.	1.0mp	UPVC: 0-45 ℃ CPVC: 0-90 ℃
15 nm	DC12V	15W/25W@kt	B2S/B3S/ BD3S/KT32S	15s
20 nm	Dc12vh	25w@10s/ 36w@kt		10s
20 nm 15nm@6s	AC/DC24V	15w@10s / 25w@6s / 36w@kt		10s/6s
20 nm 15nm@6s	AC/DC95-265V	15w@10s / 25w@6s / 36w@kt	B3S/BD3S/KT32S	10s/6s
20 nm	AC24V	15 W.	B3S/BD3S	15s
	AC110V
	AC220V

Diagramma dei componenti principali

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	UPVC/CPVC	1
2	Palla	UPVC/CPVC	1
3	Sedile a sfera	Ptfe	1
4	Connettore del cavo	Ottone nylon/nichel	1
5	Alloggio	PC lega ※ / Alluminio	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

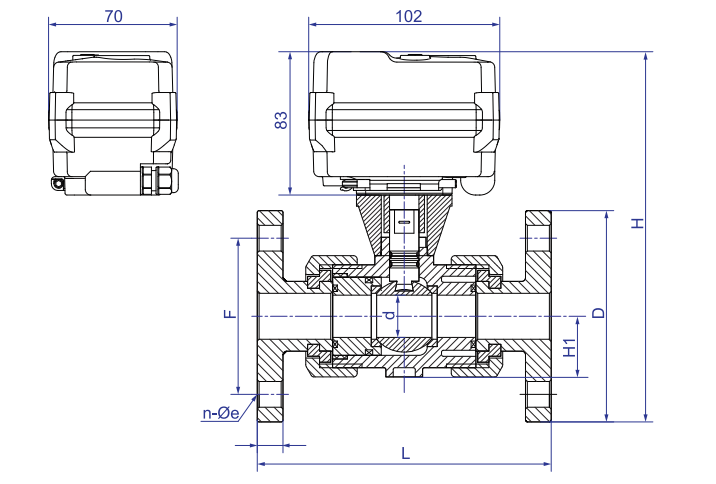

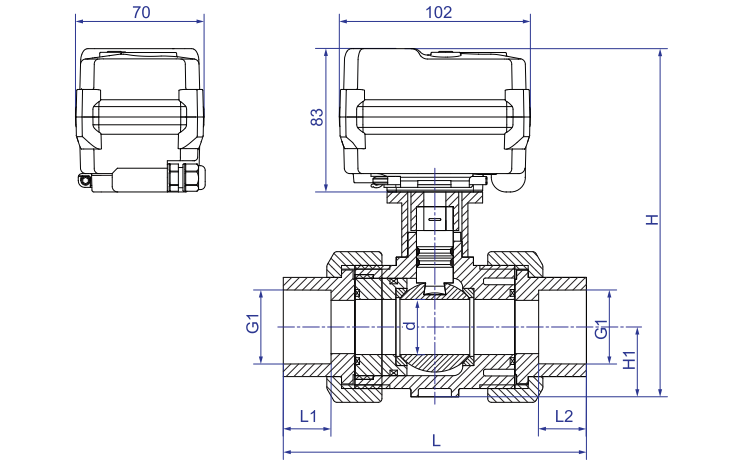

Dimensioni 【dn15-dn50, thread/socket】	Dimensioni 【dn15-dn50, flangia】

Dimensioni (mm)

DN	d	L1 = L2		G1				L			D		F		n-φe		T	H			W (kg)
		filo/ PRESA		filo		PRESA		filo/ PRESA	flangia		flangia		flangia		flangia		flangia	filo/ PRESA	flangia		W (kg)
		GB	Ansi	GB	Ansi	GB	Ansi	GB/ Ansi	GB	Ansi	GB	Ansi	GB	Ansi	GB	Ansi	GB/ Ansi	GB/ Ansi	GB	Ansi	filo/ PRESA	flangia
DN15	13	16	22.22	G1/2 ″	NPT1/2 ″	20.3	21.54	112	130	143	95	89	65	60	4-14	4-16	13	150.0	174.0	171.0	0.9	1.2
DN20	18	19	25.40	G3/4 ″	NPT3/4 ″	25.3	26.87	132	150	172	105	98	75	70	4-14	4-16	14	165.0	189.0	185.5	1.0	1.3
DN25	23	22	28.58	G1 ″	Npt1 ″	32.3	33.65	144	160	187	115	108	85	79	4-14	4-16	14	183.0	206.5	203.0	1.1	1.6
DN32	30	26	31.75	G1-1/4 ″	NPT1-1/4 ″	40.3	42.42	165	180	190	140	117	100	89	4-18	4-16	16	198.5	226.5	215.0	1.4	2.1
DN40	38	31	34.93	G1-1/2 ″	NPT1-1/2 ″	50.3	48.56	171	200	212	150	127	110	98	4-18	4-16	16	217.5	242.5	231.0	1.6	2.5
DN50	48	38	38.10	G2 ″	Npt2 ″	63.3	60.63	200	230	234	165	152	125	121	4-18	4-19	16	244.5	266.0	259.5	2.6	3.7

Note: DIN, ANSI, GB, NPT ECT è facoltativo.

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 come da EN60529/GB4208-2008 (tutte le direzioni) Tipo f [damp-a prova di riscaldamento deumidificante.
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione
