Descrizione

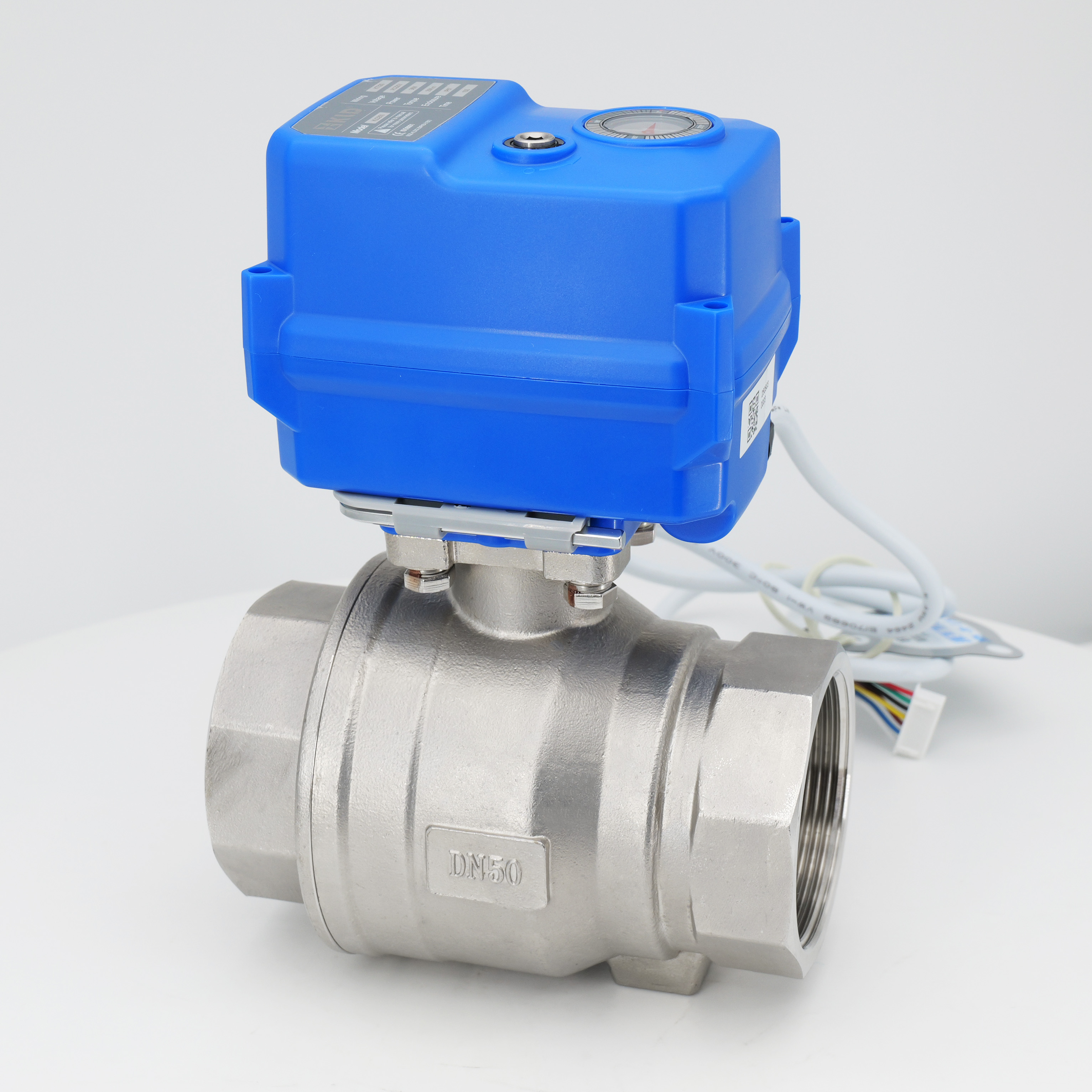

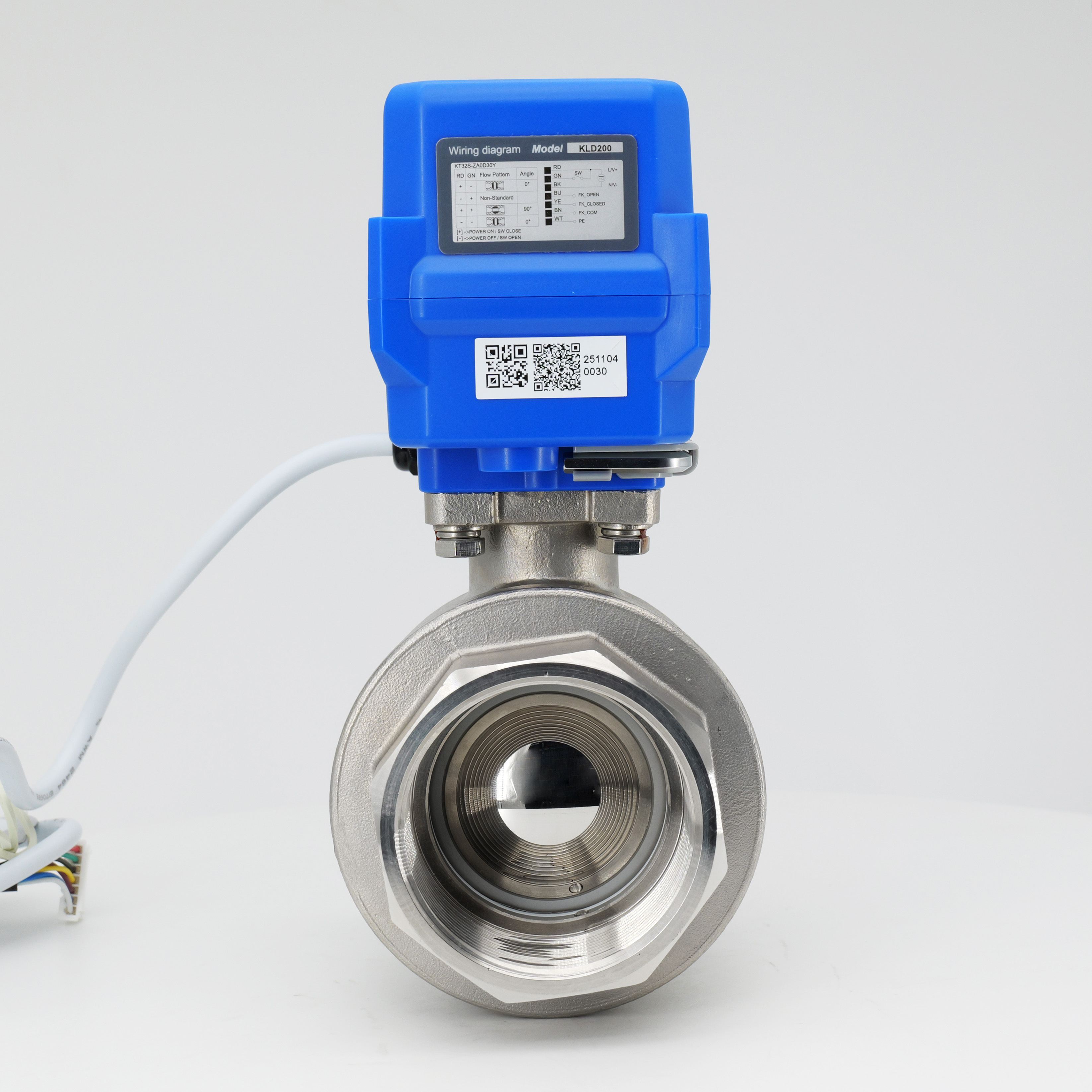

KLD 200 Valvola a sfera motorizzata a portata completa a 2 vie (da 1 'a 2 ') è progettata con una dimensione compatta, particolarmente adatta per apparecchiature di piccole dimensioni con limiti di spazio. Utilizza un motore senza spazzole, con elevata affidabilità e una lunga durata fino a 20.000 cicli. La valvola ha una sostituzione manuale per un funzionamento sicuro e conveniente e una valutazione di protezione IP67. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperto, quindi è un'alternativa migliore alle valvole del solenoide, con una portata maggiore ed evitare il martello da acqua.
Le specifiche tecniche includono
Tipo di corpo della valvola: valvola a sfera elettrica a due vie
Range di diametro: DN25, DN32, DN40, DN50
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
KLD 200 Valvola a sfera motorizzata a portata completa a 2 vie (da 1 'a 2 ') presenta una dimensione compatta, una risposta rapida e un'elevata affidabilità, rendendolo adatto per applicazioni nell'automazione delle piccole apparecchiature, nei sistemi di risparmio idrico e altri campi.
La versione rapida o la lunga durata di servizio sono opzionali.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Hvac
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/36w@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/ KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316/316l/ottone | 1 |
| 2 | Palla | 304/316/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 1 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

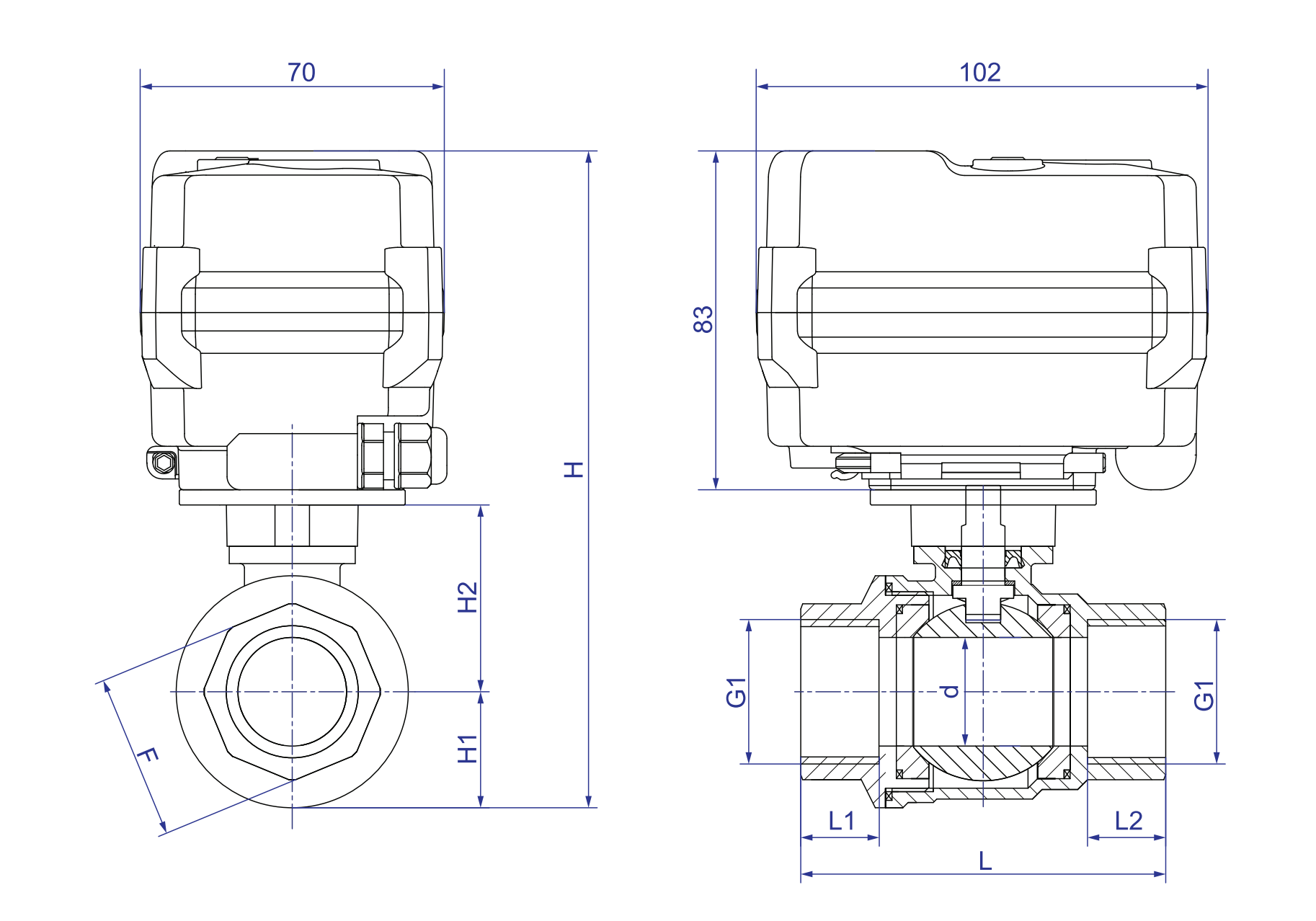

Dimensioni 【DN25-DN50】
Dimensioni (mm)
DN | d | L1 = L2 | L | G1 | H1 | H2 | H | F | Materiale | W (kg) |
DN25 | 25 | 18 | 84 | G1 ″ | 26.70 | 46.5 | 156.20 | 38 | 304/316L/Cu | 1.55 |
DN32 | 32 | 20 | 97 | G1-1/4 ″ | 31.50 | 50.5 | 165.00 | 48 | 304/316L/Cu | 1.87 |
DN40 | 38 | 20 | 110 | G1-1/2 ″ | 38.25 | 70.5 | 191.75 | 56 | 304/316 | 2.46 |
DN50 | 50 | 29 | 130 | G2 ″ | 45.25 | 78.5 | 206.75 | 68 | 304/316 | 3.39 |
Note: BSP, NPT, GB ECT. è facoltativo.
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 come da EN60529/GB4208-2008 (AllDirections) Tipo f [damp-a prova di riscaldamento deumidificante. |
Override manuale | Chiave di esagono abbinata (solo usando senza potenza) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
Descrizione
KLD 200 Valvola a sfera motorizzata a portata completa a 2 vie (da 1 'a 2 ') è progettata con una dimensione compatta, particolarmente adatta per apparecchiature di piccole dimensioni con limiti di spazio. Utilizza un motore senza spazzole, con elevata affidabilità e una lunga durata fino a 20.000 cicli. La valvola ha una sostituzione manuale per un funzionamento sicuro e conveniente e una valutazione di protezione IP67. Funzione Fail Safe (Capacità Return), è possibile scegliere normalmente chiuso o normalmente aperto, quindi è un'alternativa migliore alle valvole del solenoide, con una portata maggiore ed evitare il martello da acqua.
Le specifiche tecniche includono
Tipo di corpo della valvola: valvola a sfera elettrica a due vie
Range di diametro: DN25, DN32, DN40, DN50
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
KLD 200 Valvola a sfera motorizzata a portata completa a 2 vie (da 1 'a 2 ') presenta una dimensione compatta, una risposta rapida e un'elevata affidabilità, rendendolo adatto per applicazioni nell'automazione delle piccole apparecchiature, nei sistemi di risparmio idrico e altri campi.
La versione rapida o la lunga durata di servizio sono opzionali.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Hvac
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/36w@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/ KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316/316l/ottone | 1 |
| 2 | Palla | 304/316/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 1 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

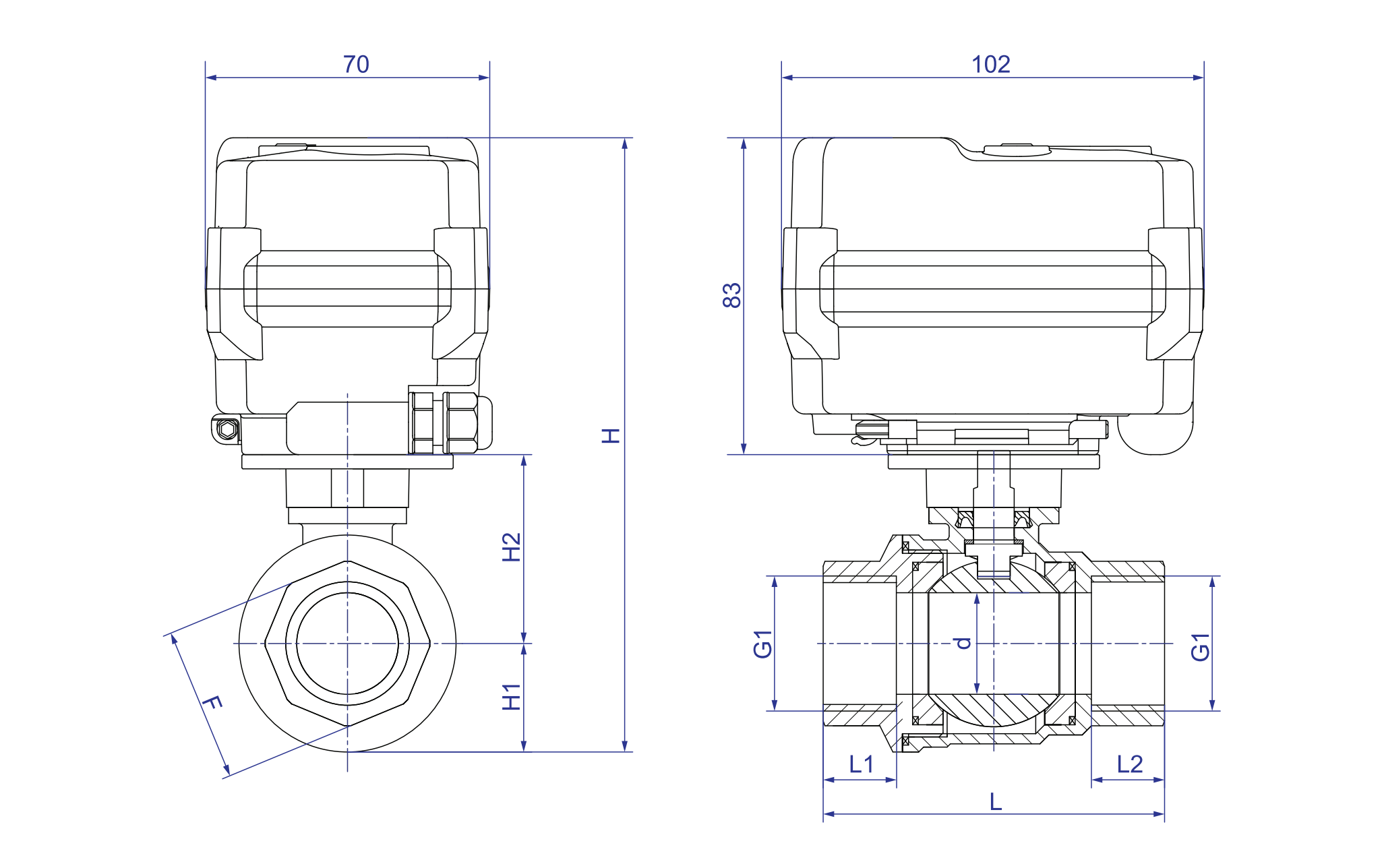

Dimensioni 【DN25-DN50】
