Descrizione

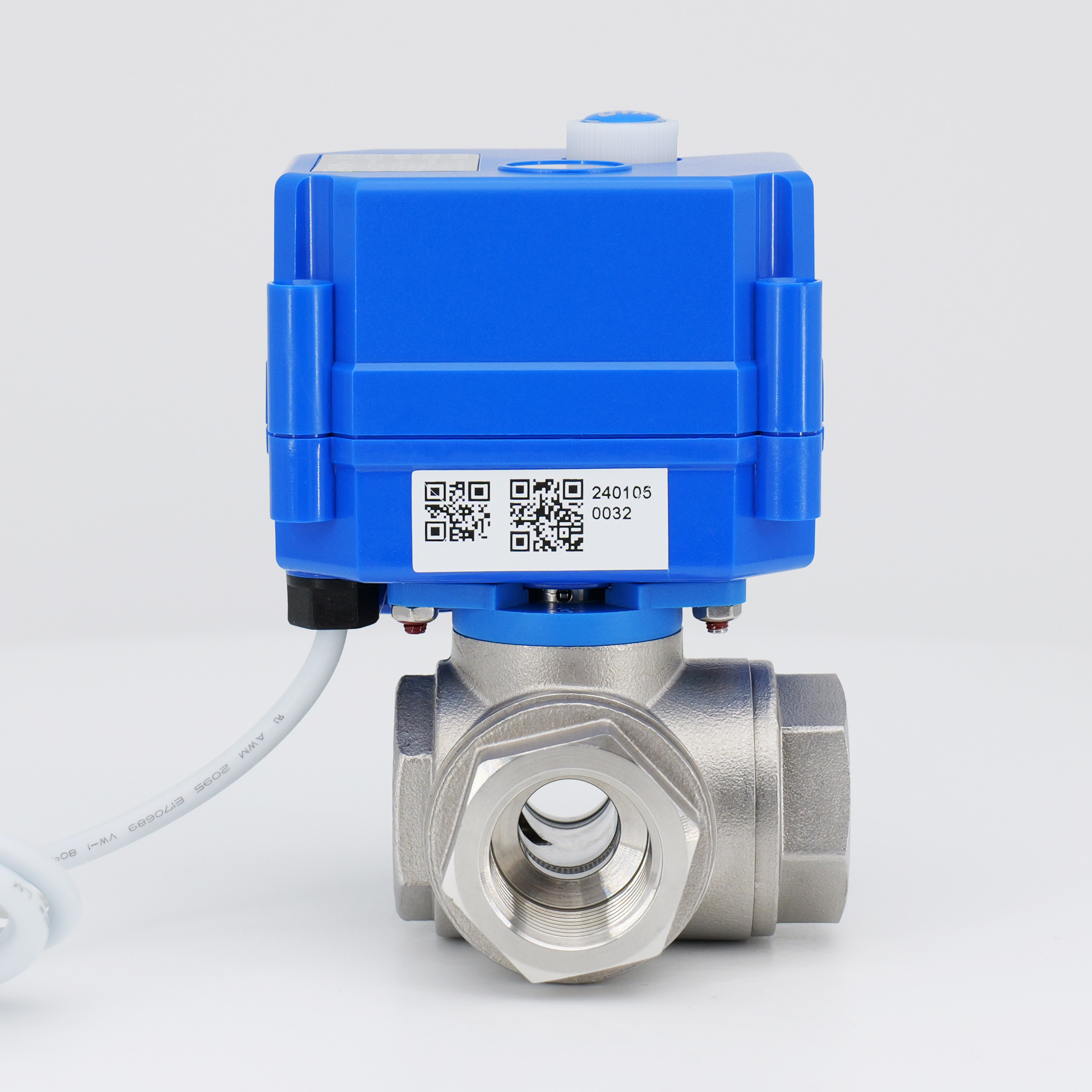

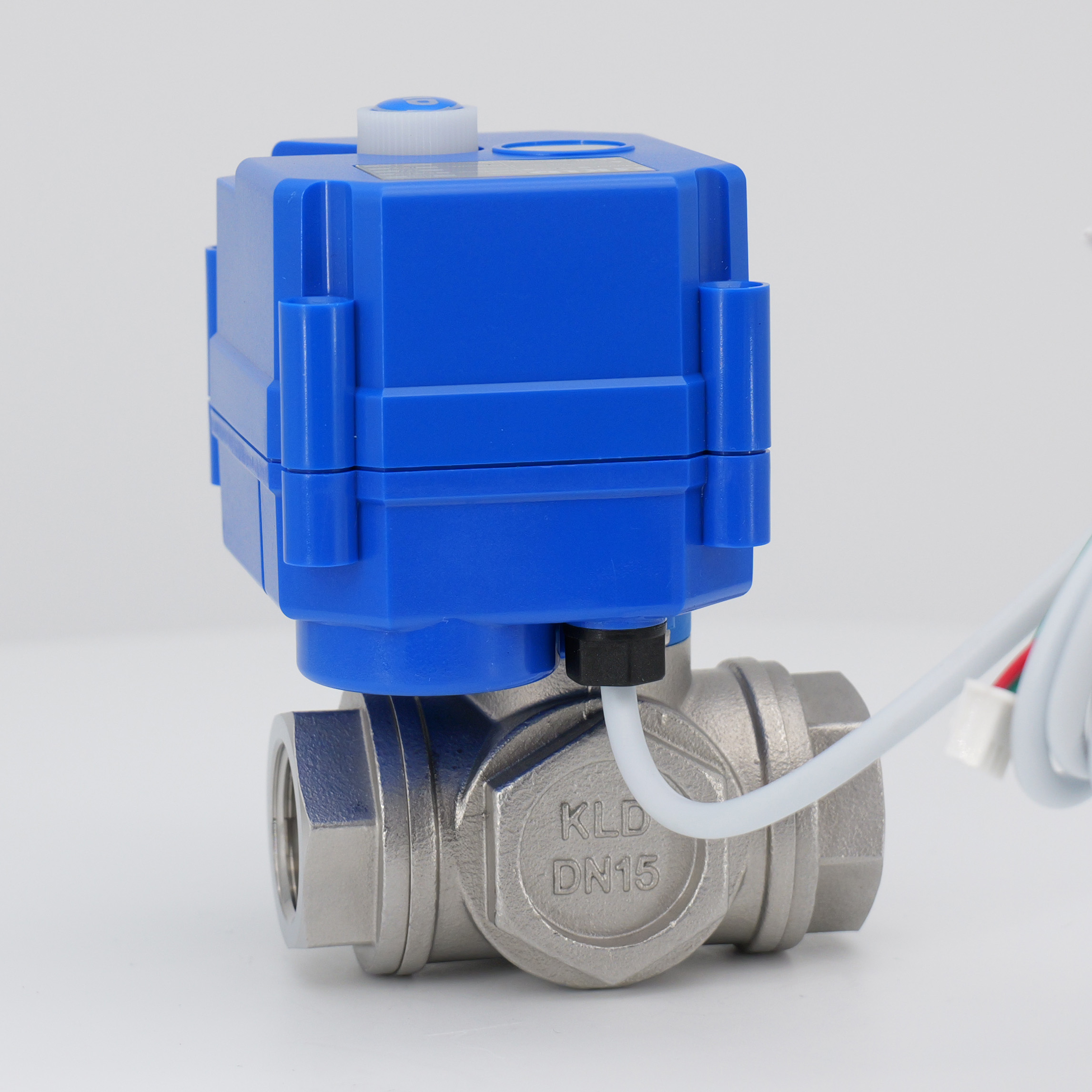

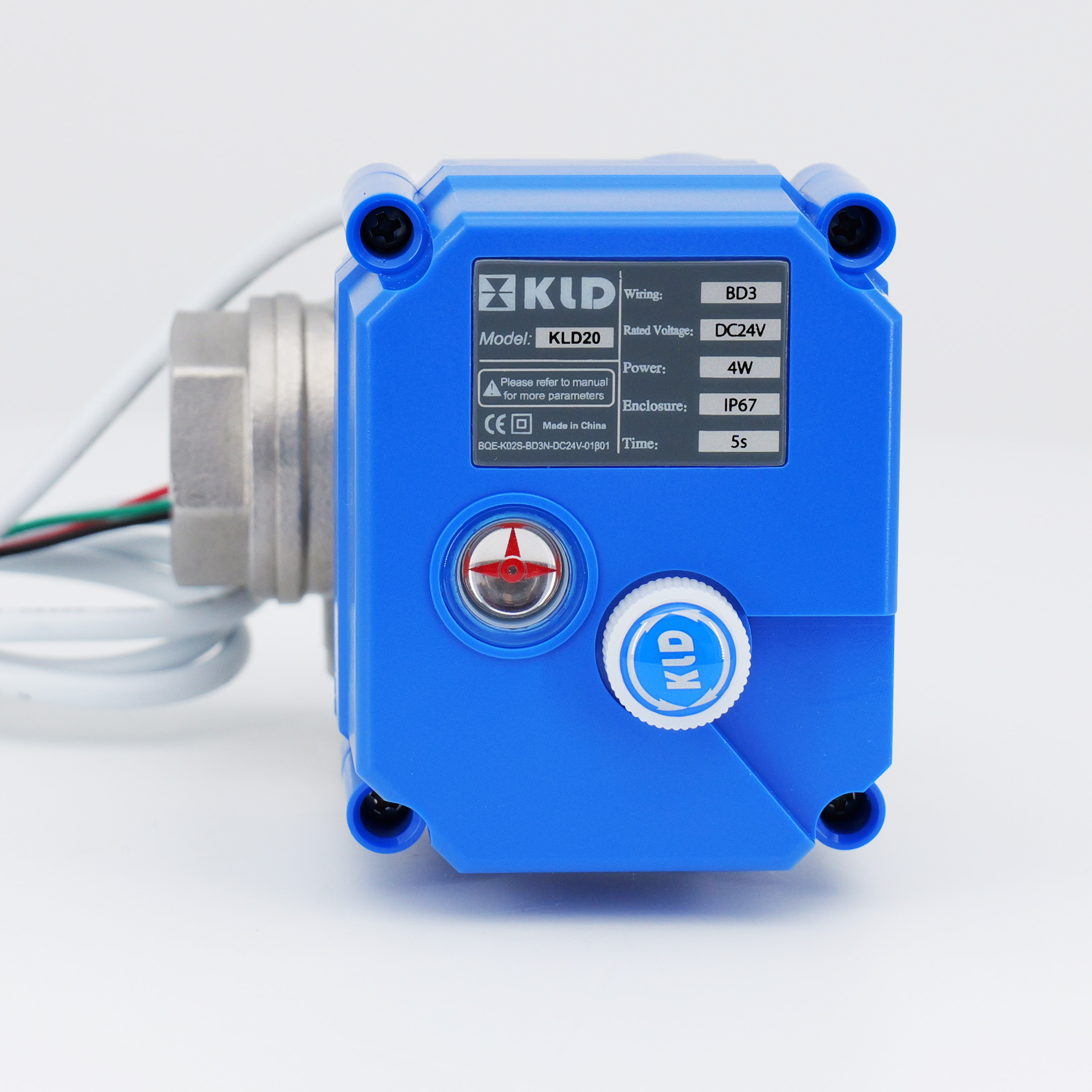

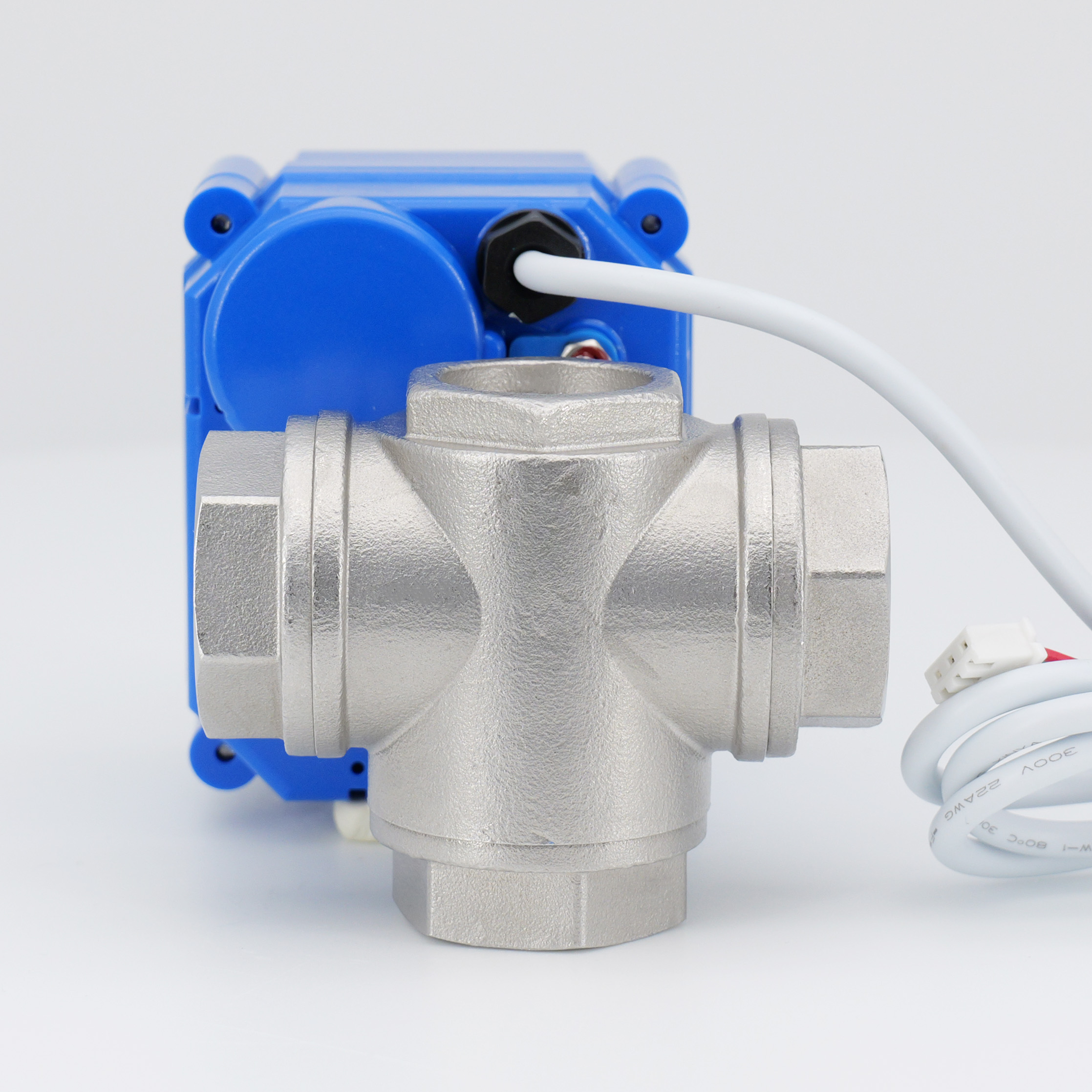

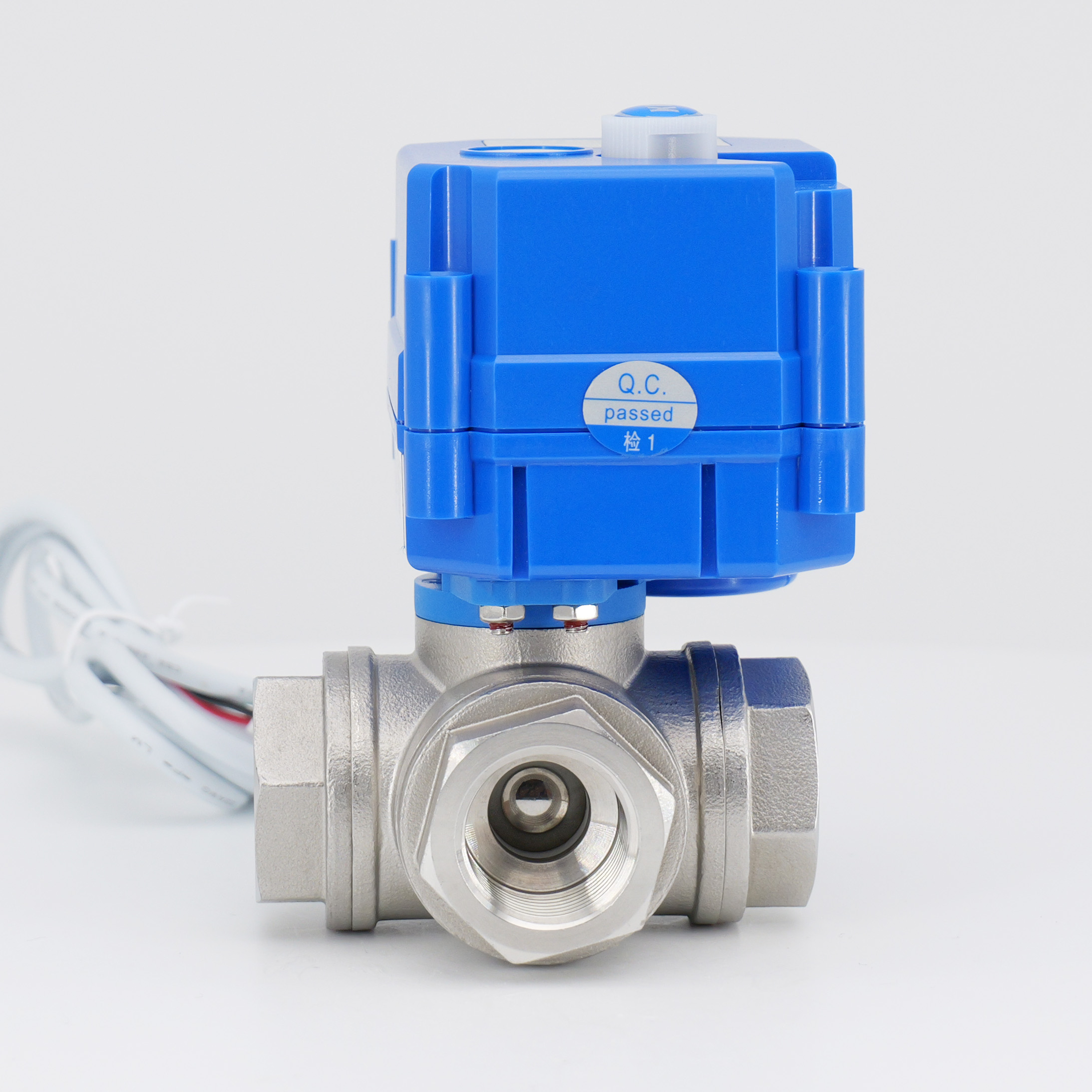

La valvola a tre vie elettriche KLD 20S, di tipo B, è progettata per applicazioni di apparecchiature su piccola scala. Presenta una dimensione compatta, una struttura a guarnizione brevettata e una lunga durata da 70.000 a 100.000 cicli. Con la corrente di funzionamento basso, è adatto per sistemi a batteria. La valvola ha una valutazione di protezione IP67. La funzione di override manuale è disponibile, è molto sicura quando si verificano errori di corrente e conveniente per gli utenti. Se non è necessario per la sostituzione manuale, è possibile scegliere la serie 20SJ. Orizzontale a 3 vie può avere una porta t, porta con varie direzioni di flusso. 3 posizioni o 4 posizioni a 3 vie sono il nostro design unico e risolve la difficoltà del settore. 3-vie orizzontale ha una portata maggiore e più intervalli di dimensioni della valvola rispetto a 3 vie verticali, è possibile scegliere il tipo di valvola di cui hai bisogno. Ma per 3 vie B, c'è una miscelazione media durante la rotazione della sfera della valvola, se ti dispiace, puoi invece scegliere A 3 vie.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a tre vie
Dimensioni: 1/4 'a 1 ' (DN8, DN10, DN15, DN20, DN25)
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola è adatta per RO, sistema di filtro, sistema di backwash e altro sistema di trattamento delle acque, HVAC, processi chimici, attrezzature mediche e sistemi di controllo automatizzati su piccola scala, offrendo un'alternativa a valvole di solenoide inaffidabili. È costruito con un alloggiamento dell'attuatore in lega PC, valvola in ottone nichelata/304/316L Body, 304/316L/sfera di usura, ottone/304/316L STEM, sedile PTFE e EPDM, FPM, SI. Le dimensioni e i pesi di connessione sono forniti per dimensioni diverse.
La versione 2S 2S in rapida edizione o la durata di un servizio lungo sono opzionali.
Funzione Fail Safe (restituzione del condensatore) opzionale.
Lo standard è 2 posizioni, se hai bisogno di 3 o 4 posizioni o un modello di flusso speciale, sentiti libero di contattarci e possiamo personalizzare.
CE approvato
Applicazioni
Hvac
Trattamento delle acque
Processo chimico
Piccole attrezzature per il controllo automatico
Sostituzione della valvola del solenoide, in particolare quando il solenoide non può funzionare in modo affidabile
Parametri tecnici
| Serie | Mannuale Sopravvalutazione | Coppia massima | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
| KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-100 ° C. | -20 ° C < t <45 ° C. | ≤85% non condensante | ||
| AC/DC12V, 24V | 4W/ 5w@kt | |||||||||||
| KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt | |||||||||
Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Alloggio per attuatore | Lega PC ※ |
Corpo valvola | Ottone con nichel, 304.316 |
Palla valvola | Ottone con cromo placcatura, 304.316 |
Gambo | Ottone, 304.316 |
Sedile a sfera | Ptfe |
| Foca | EPDM 、 FPM 、 Si |
Dimensione
Dimensione di connessione (unità: mm)
| DN | D1/D2 | D | L1/L2 | L3 | L4/L5/L6 | L | H1 | H2 | F | W (kg) |
| Dn8 | G1/4 ' | 6 | 25 | 38.5 | 11.7 | 50 | 11 | 18.25 | 17 | 0.26 |
| DN10 | G3/8 ' | 8 | 27.5 | 44 | 13 | 55 | 13 | 19.25 | 20 | 0.31 |
| DN15 | G1/2 ' | 12 | 33.5 | 54.5 | 15 | 67 | 17 | 21.25 | 27 | 0.37 |
| DN20 | G3/4 ' | 15 | 38.5 | 64 | 15 | 77 | 20.3 | 23.25 | 31 | 0.52 |
| DN25 | G1 ' | 15 | 47 | 72.5 | 18 | 94 | 20.3 | 23.25 | 38 | 0.84 |
Note: 3/8 '(ottone) Valvola a sfera motorizzata in ricerca e sviluppo.plaese Controllo KLD 100 serie per valvola a sfera motorizzata 1 '.
Direzione del flusso
Cablaggio
B2, B3, BD3, KT2 sono disponibili
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
