Descrizione

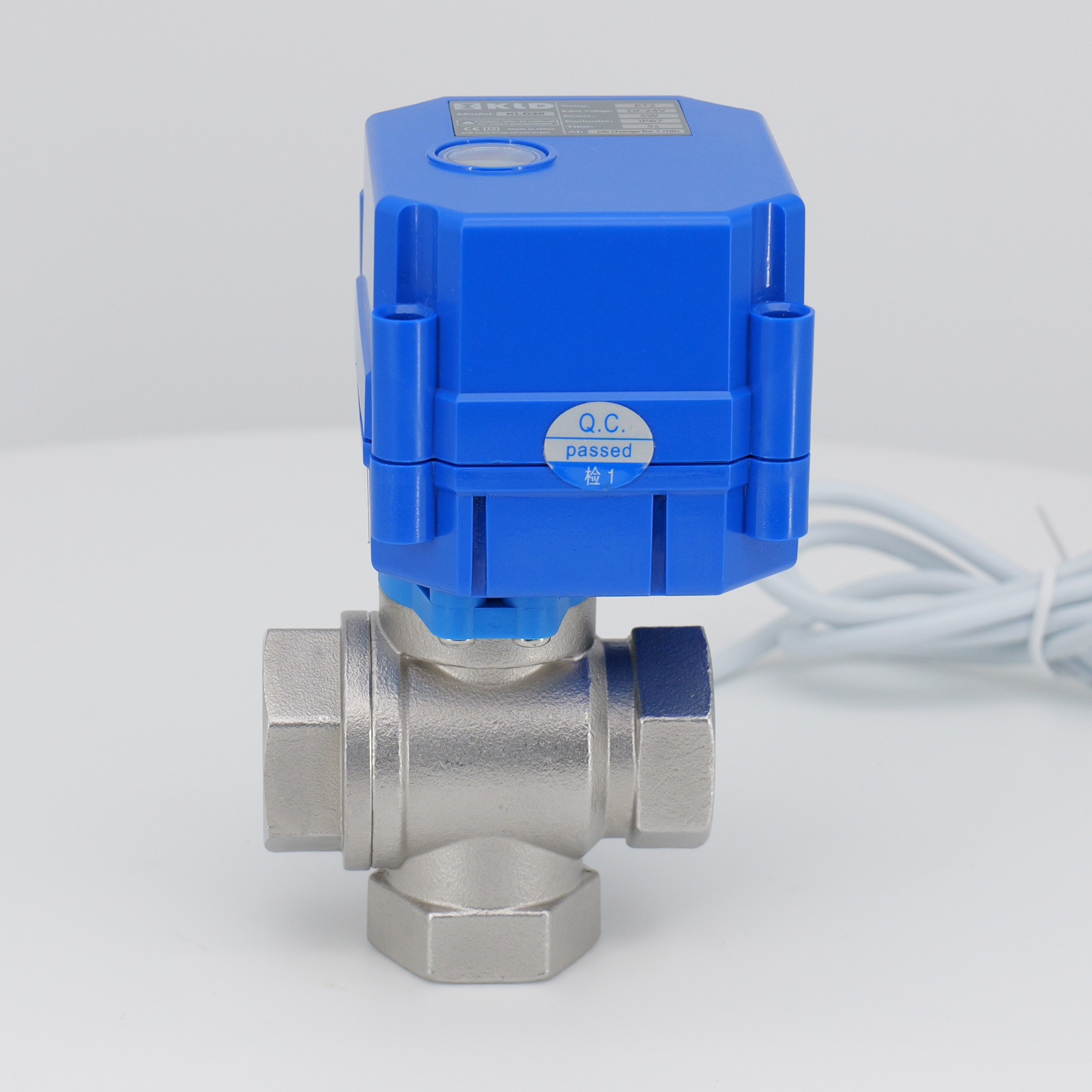

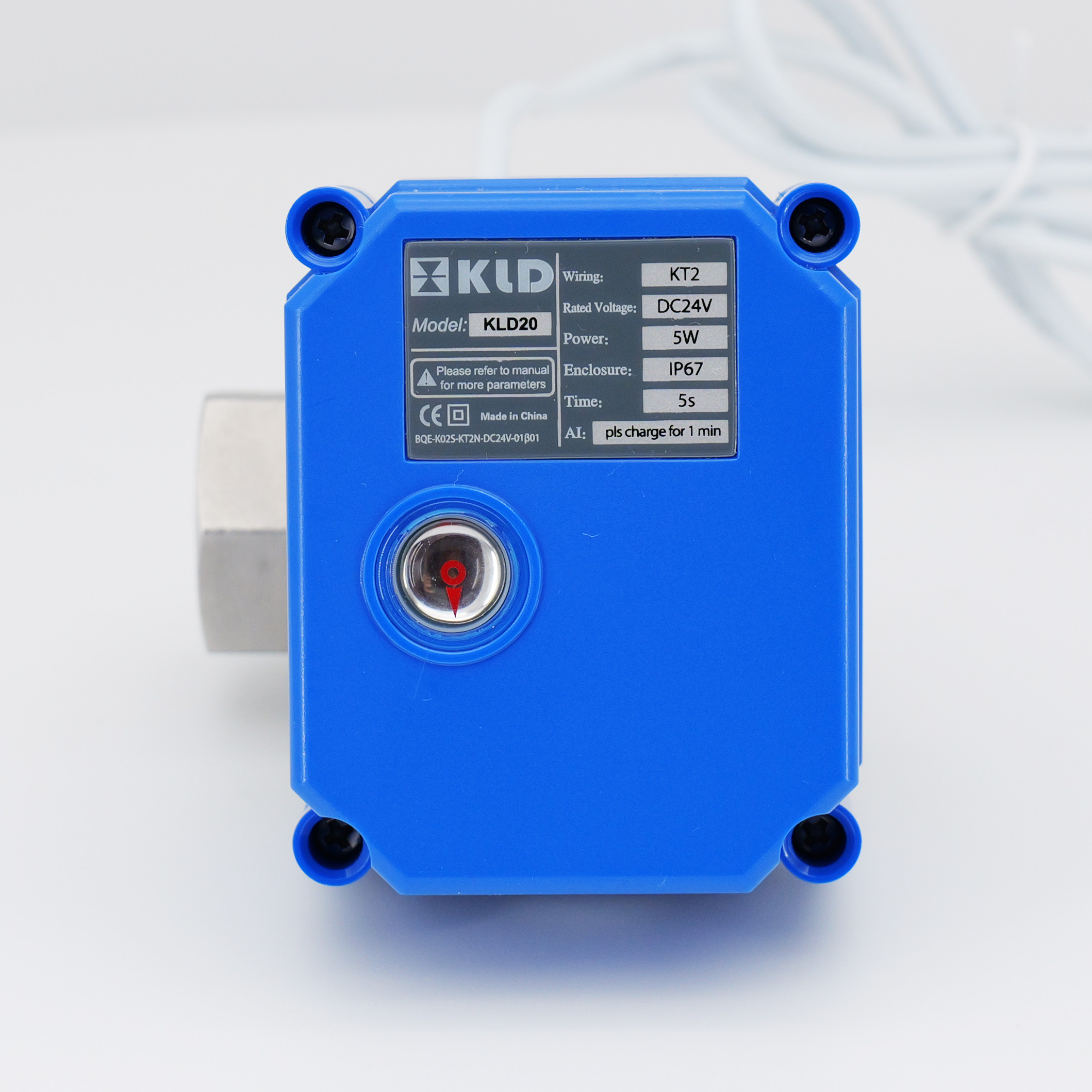

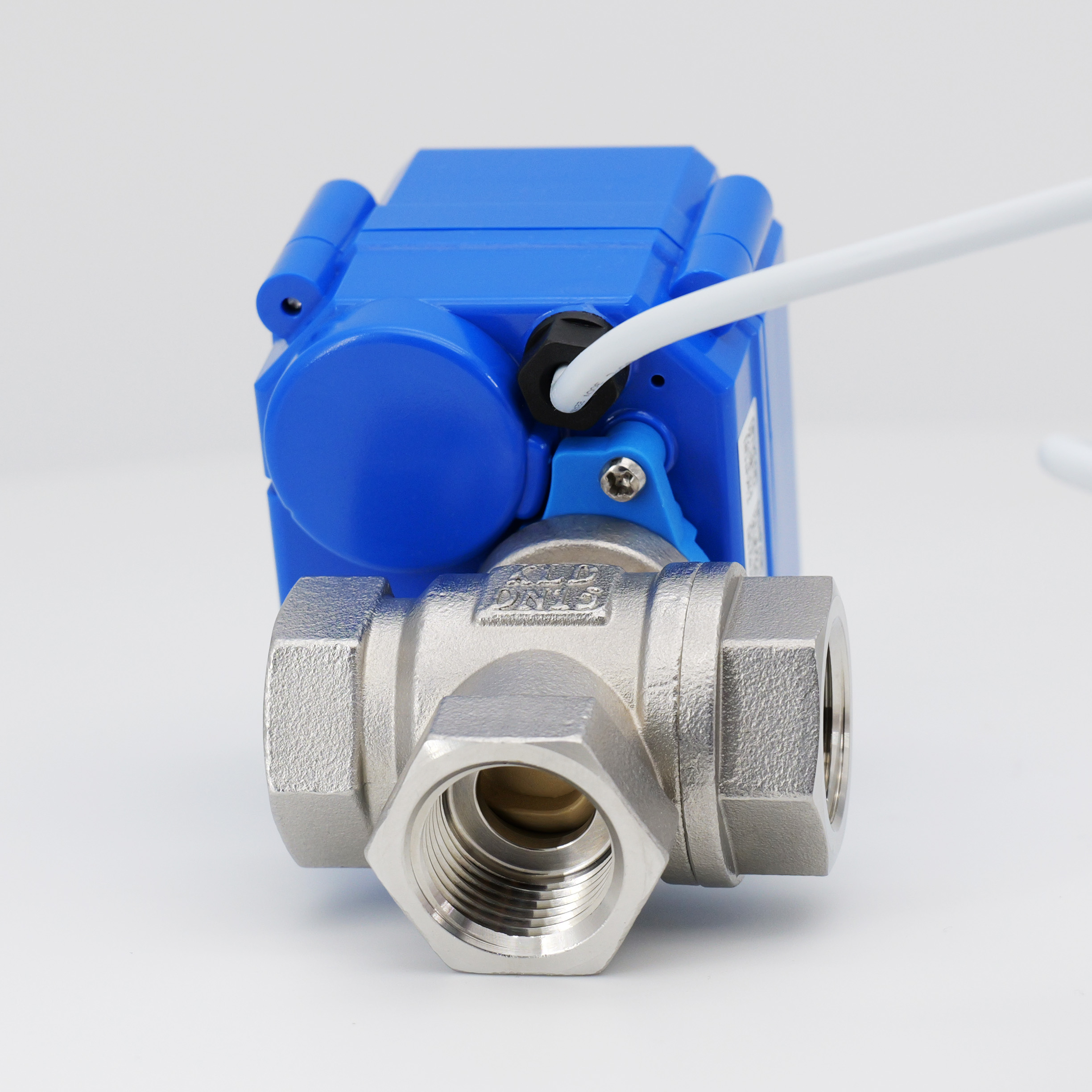

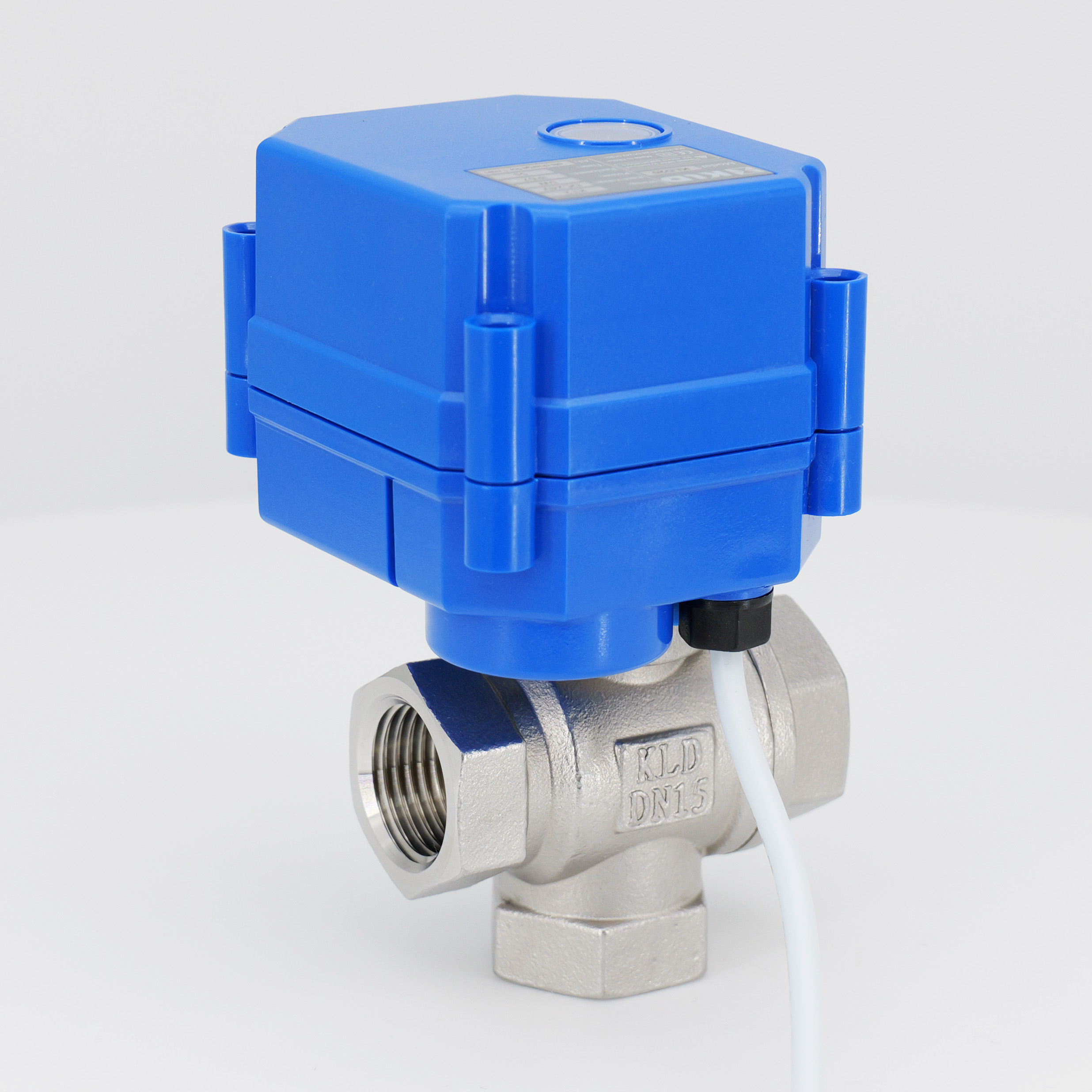

La valvola a tre vie elettriche KLD 20S è progettata per applicazioni di attrezzature su piccola scala. Presenta una dimensione compatta, una struttura a guarnizione brevettata e una lunga durata da 70.000 a 100.000 cicli. La valvola ha una valutazione di protezione IP67. La funzione di override manuale è disponibile, è molto sicura quando si verificano errori di corrente e conveniente per gli utenti. Se non è necessario per la sostituzione manuale, è possibile scegliere la serie 20SJ. Vertical 3-vie è molto adatto per l'applicazione limitata dello spazio, la sfera speciale di L non può garantire alcun miscelazione media durante la rotazione della sfera della valvola.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a tre vie
Dimensioni: 1/2 'a 1 ' (DN15, DN20, DN25)
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola è adatta per HVAC, trattamento delle acque, processi chimici, attrezzature mediche e sistemi di controllo automatizzati su piccola scala, che offre un'alternativa alle valvole di altenoide inaffidabile. È costruito con un alloggiamento dell'attuatore in lega PC, valvola in ottone nichelata/304/316L Body, 304/316L/sfera di usura, ottone/304/316L STEM, sedile PTFE e EPDM, FPM, SI. Le dimensioni e i pesi di connessione sono forniti per dimensioni diverse.
La versione 2S 2S in rapida edizione o la durata di un servizio lungo sono opzionali.
Funzione Fail Safe (restituzione del condensatore) opzionale.
Lo standard è 2 posizioni, se hai bisogno di 3 o 4 posizioni o un modello di flusso speciale, sentiti libero di contattarci e possiamo personalizzare.
CE approvato
Applicazioni
Hvac
Trattamento delle acque
Processo chimico
Piccole attrezzature per il controllo automatico
Sostituzione della valvola del solenoide, in particolare quando il solenoide non può funzionare in modo affidabile
Parametri tecnici
| Serie | Max Coppia | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
| KLD 20s | 2n.m | circa 5 secondi | 5v | 3W | IP67 | 1.0mp | 0-100 ° C. | -20 ° C. | ≤85% non condensante | ||
| 12V, 24 V. | 4W | ||||||||||
| 110 V, 220 V. | 5W | ||||||||||
Diagramma dei componenti principali
Componenti principali
| Parti | Materiale |
Alloggio per attuatore | Lega PC ※ |
Corpo valvola | Ottone con nichel placcatura |
Palla valvola | Ottone con placcatura cromata |
Gambo | Ottone |
Sedile a sfera | Ptfe |
| Foca | EPDM 、 FPM 、 Si |
Dimensione
Dimensione di connessione (unità: mm)
| DN | d | D1/D2/D3 | H1 | H2 | L | L1/L2/L3 | F | W (kg) |
| DN15 | 13 | G1/2 ' | 28.5 | 21.25 | 57 | 13 | 27 | 0.40 |
| DN20 | 18 | G3/4 ' | 37 | 25.75 | 70 | 16 | 32 | 0.50 |
| DN25 | 18 | G1 ' | 44 | 25.75 | 76 | 18 | 38 | 0.60 |
Direzione del flusso
Cablaggio
B2, B3, BD3, KT2 sono disponibili
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
