Descrizione

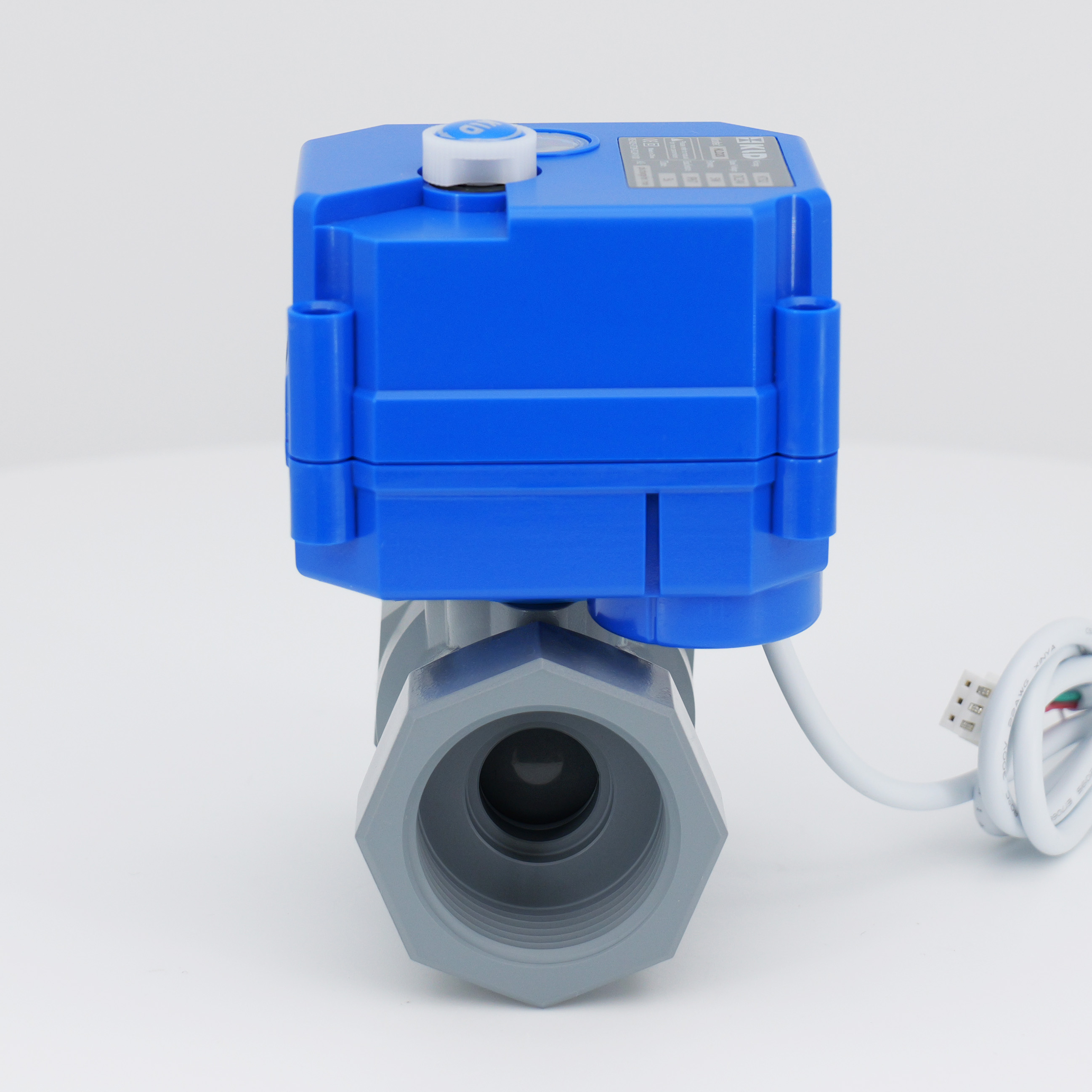

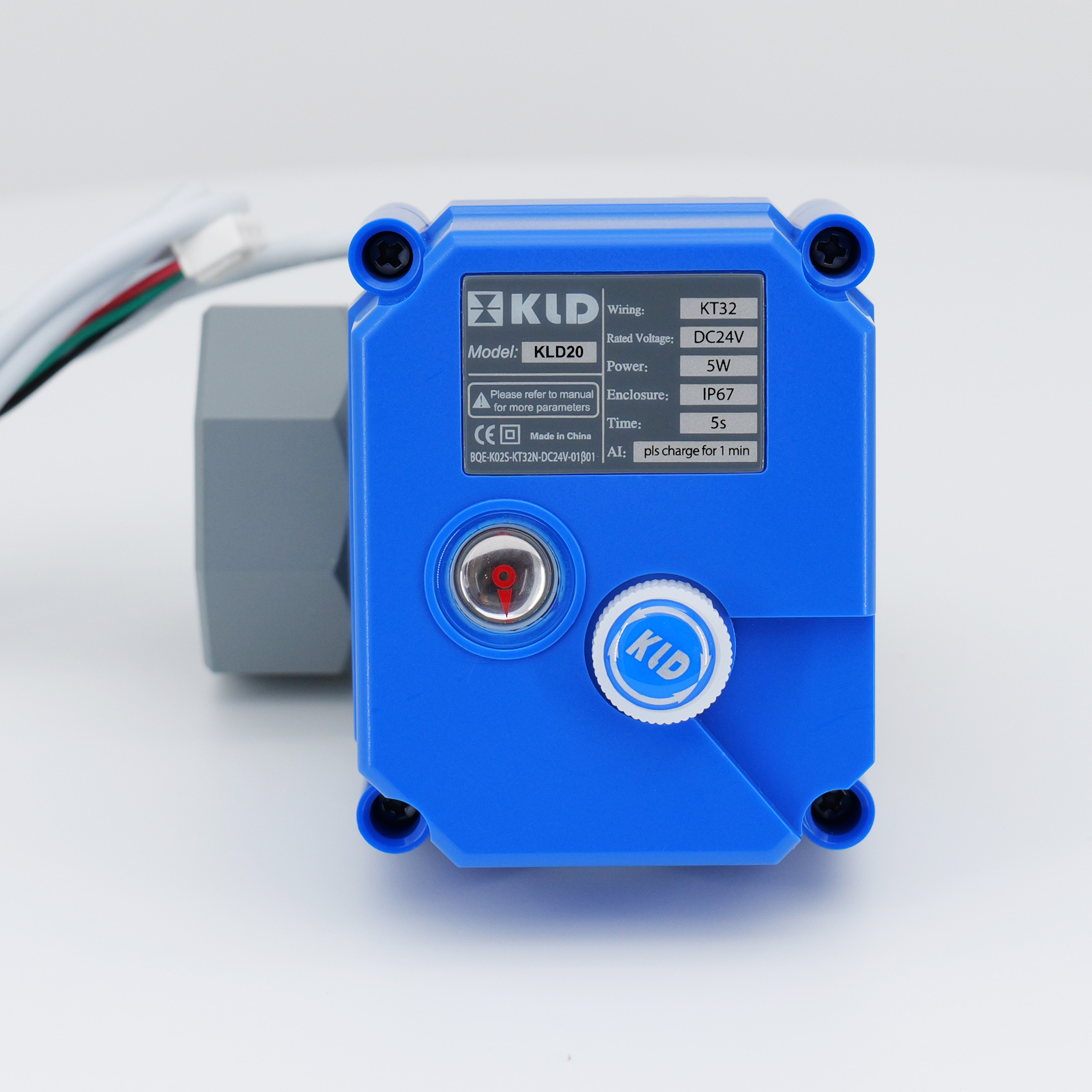

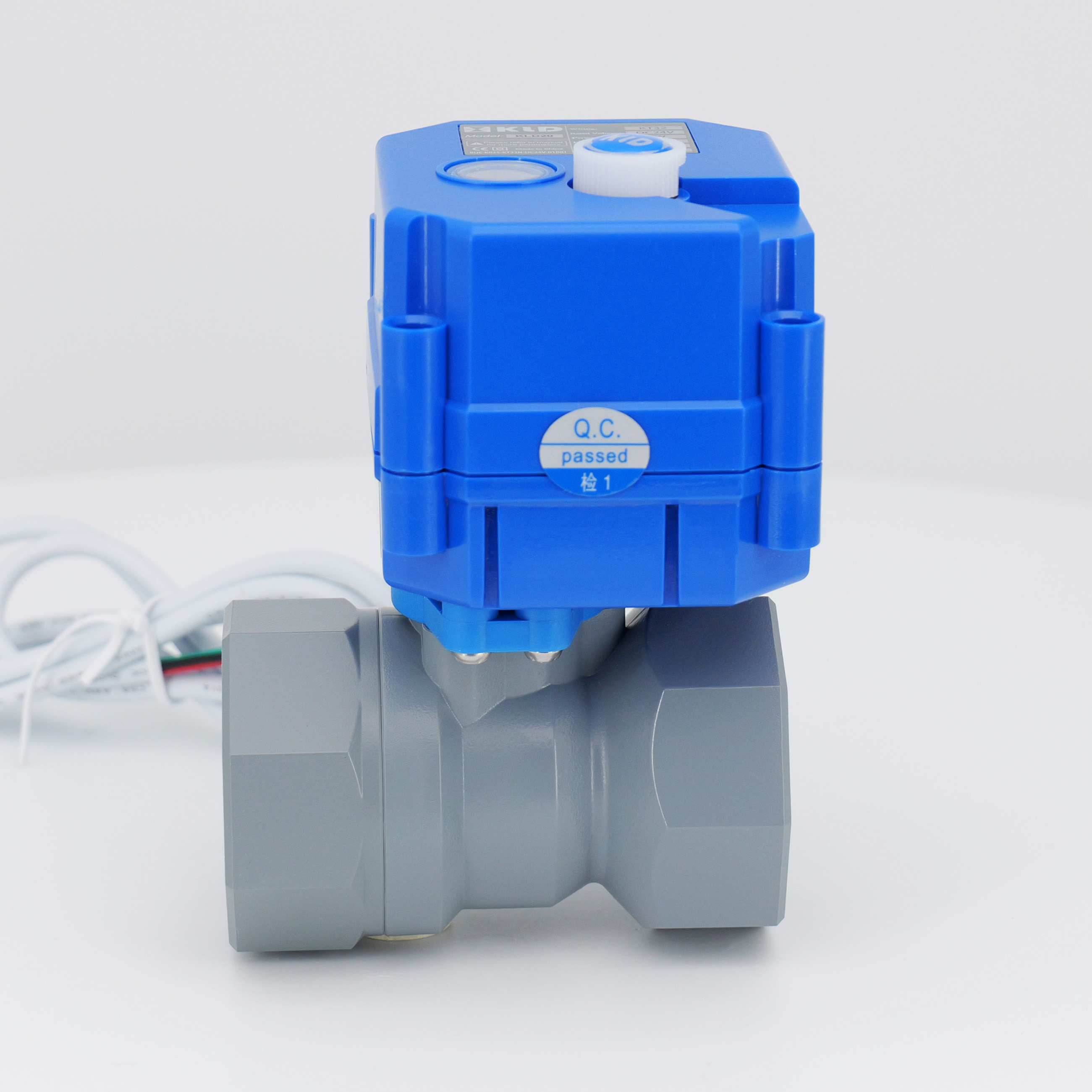

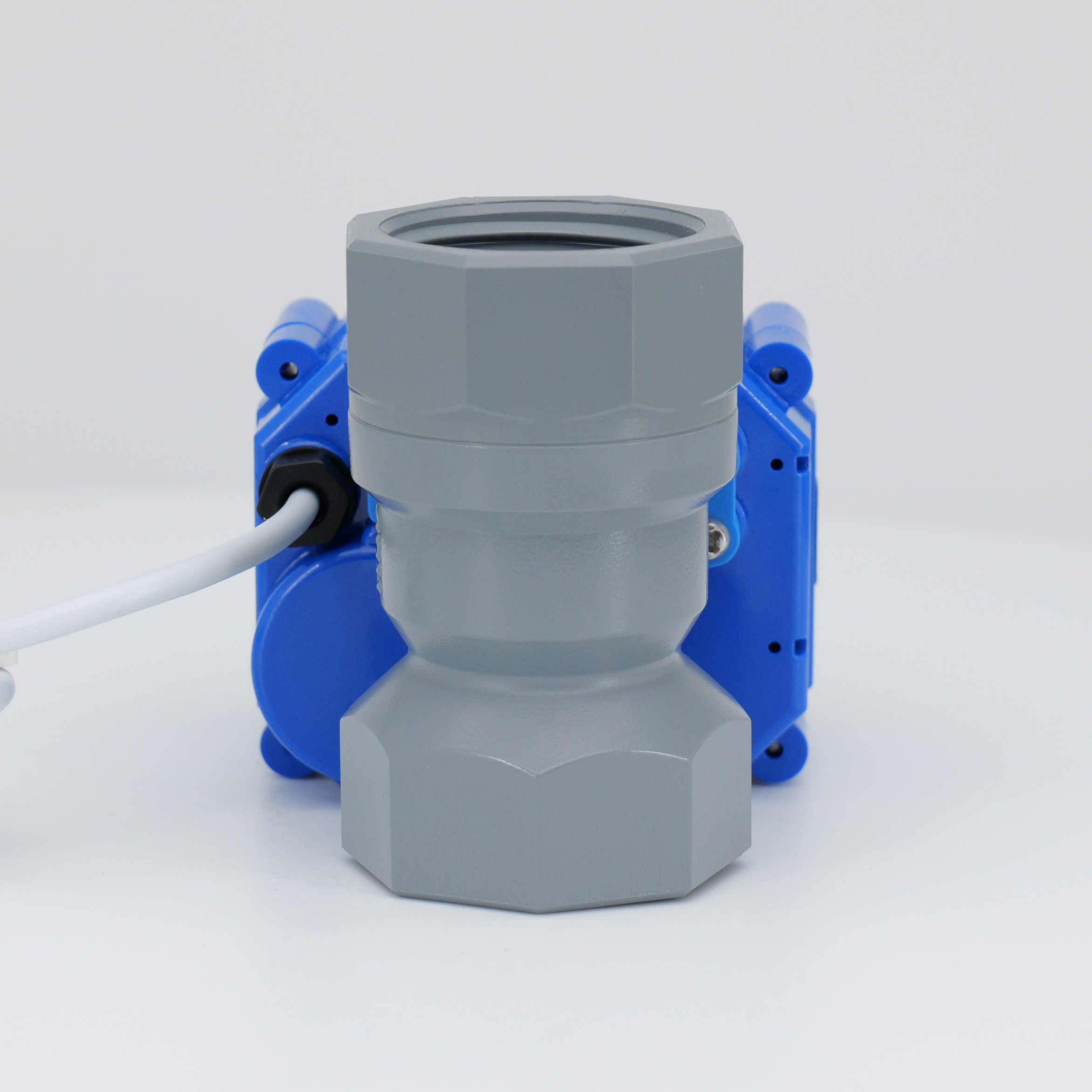

Le valvole a sfera elettriche della serie KLD 20S sono progettate specificamente per sterilizzatori di ozono e 2 generatori CLO. Realizzati con materiali CPVC+FPM, offrono un'eccellente resistenza alla corrosione. Queste valvole dispongono di dimensioni compatte, adatte per attrezzature su piccola scala e incorporano una struttura a guarnizione brevettata, fornendo una lunga durata di servizio fino a 70.000 a 100.000 cicli. Hanno anche una valutazione di protezione IP67, con un tipo F.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica
Dimensioni: DN15, DN20, DN25
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 90 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
Queste valvole sono adatte per mezzi corrosivi (come acidi e alcali), in alternativa alle valvole di solenoide inaffidabile, nei sistemi di trattamento delle acque ambientali e nelle attrezzature di automazione industriale su piccola scala. Sono particolarmente efficaci nei sistemi CLO 2 , O 3 e nei sistemi di acqua di mare. Le dimensioni compatte sono molto adatte per l'applicazione di spazio limitato, inoltre, è un'opzione molto economica per il sistema di trattamento delle acque se non si è la portata della mente. Se hai bisogno di una portata maggiore, puoi invece scegliere valvole di plastica a foro completo 100N/200n. Dimensioni e pesi di connessione sono forniti per le diverse dimensioni.
La versione 2S 2S in rapida edizione o la durata di un servizio lungo sono opzionali.
CE approvato
Applicazioni
Utilizzato per terreno corrosivo come acido e alcali, ecc.
Sostituzione della valle del solenoide, in particolare quando la valvola del soienoid non può funzionare affidabile
Sistema di trattamento delle acque ambiente
Piccole attrezzature di automazione industriale
Eccellente nel 2 sistema clo 3 o
Parametri tecnici
Serie | Mannuale Sopravvalutazione | Coppia massima | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-100 ° C. | -20 ° C < t <45 ° C. | ≤85% non condensante | ||
AC/DC12V, 24V | 4W/ 5w@kt | |||||||||||
KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt |
Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Corpo valvola | CPVC |
Palla valvola | CPVC |
Gambo | CPVC |
Sedile a sfera | Ptfe |
Foca | Fpm |
Alloggio | Lega PC ※ |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
Dimensione
![]() |
Dimensione del collegamento della valvola a sfera di plastica (filettatura) (unità: mm)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN15 | G3/4 ' | 15 | 13 | 73 | 22.73 | 23 | 42 | 0.28 |
DN25 | G1 ' | 15 | 15 | 71 | 22.73 | 23 | 42 | 0.26 |
Dimensione del collegamento della valvola a sfera di plastica (Socket) (unità: mm)
DN | D1/D2 | d | L1/L2 | L3 | H1 | H2 | F | W (kg) |
DN15 | 20 | 15 | 16 | 85 | 22.73 | 23 | 42 | 0.28 |
DN20 | 25 | 15 | 13 | 73 | 22.73 | 23 | 42 | 0.27 |
Note: la dimensione può essere modificata in 1/2 'e 3/4 '. L'override di Manuai può essere eliminato. La dimensione è la stessa, proprio senza manuai wheei.
![]() | Istruzioni per il manuai di sovraccarico:
|
Cablaggio
Sono disponibili B2, B3, BD3, KT2.
Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.
L'albero manuale e la ruota a mano verranno sostituiti da un'altra copertura superiore se non è necessaria la funzione di override manuale.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
※ soggetto a modifiche tecniche
