KLD 200 valvola a sfera motorizzata ad alta pressione (acciaio inossidabile, 1/4 'a 3/4 ')

KLD 200 valvola a sfera motorizzata ad alta pressione (acciaio inossidabile, 1/4 'a 3/4 ')

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata super lunga-100.000 cicli ※ 1
Motore senza spazzole, stabile e affidabile
Funzione Fail-Safe Disponibile
6s/1 ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera motorizzata a 2 vie KLD 200 a 2 vie (acciaio inossidabile, 1/4 'a 3/4 ') presenta un design ad alta pressione, in grado di resistere a pressioni di lavoro più elevate, raggiungendo PN315 ed è adatto per applicazioni ad alta pressione. Vanta struttura compatta, funzionamento semplice e controllo preciso. Ampiamente utilizzato in settori come petrolio, sostanze chimiche, energia, approvvigionamento idrico e drenaggio, consente il controllo remoto e automatizzato del mezzo.

Le specifiche tecniche includono

Tipo di valvola: valvola motorizzata a due vie ad alta pressione
Dimensioni: DN8, DN10, DN15, DN20
Tipo di connessione: filettato
Pressione: 31,50 MPA massimo (PN315)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C

La valvola a sfera motorizzata a 2 vie KLD 200 (acciaio inossidabile, da 1/4 'a 3/4 ') ha una qualità affidabile, una lunga durata e un'alta competitività tra prodotti simili.

CE approvato

Applicazioni

Sistema di trattamento delle acque
Sistema di lavaggio
Piccole attrezzature per il controllo automatico
Automazione industriale
Sistema idraulico

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Protezione	Pressione massima	Temperatura media.
20 nm	DC24V	85W	B3S/BD3S	1s	Tipo IP67 o F	31.50MPA	0-100 ℃ ※ 2
15 nm	DC12V	15W/25W@kt	B2S/B3S/ BD3S/KT32S	15s
20 nm	Dc12vh	25w@10s/ 36w@kt		10s
20 nm 15nm@6s	AC/DC24V	15w@10s / 25w@6s / 36w@kt		10s/6s
20 nm 15nm@6s	AC/DC95-265V	15w@10s / 25w@6s / 36w@kt	B3S/BD3S/KT32S	10s/6s
20 nm	AC24V	15 W.	B3S/BD3S	15s
	AC110V
	AC220V

※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

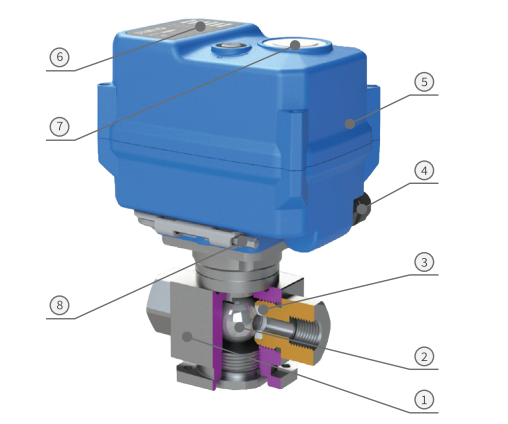

Diagramma dei componenti principali

Componenti ad alta pressione a 2 vie

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	304/316l	1
2	Palla	304/316l	1
3	Sedile a sfera	Ptfe	1
4	Connettore del cavo	Nylon, Nic Kel- Plass Ottone	1
5	Alloggio	PC lega ※ / Alluminio	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

Dimensioni 【dn8-dn20】

200 高压直通

Dimensioni (mm)

DN	D1	L1	L	La	d	F	H1	H2	H	W (kg)
Dn8	G1/4 ″	12	38.5	77	7	27	28	40	151	-
DN10	G3/8 ″	12	38.5	77	7	27	28	40	151	-
DN15	G1/2 ″	12	41.5	83	12	36	33	44.5	160.5	-
DN20	G3/4 ″	15	46.5	93	12	36	33	44.5	160.5	-

Note: BSP, NPT, GB ECT. è facoltativo.

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 come da EN60529/GB4208-2008 (tutte le direzioni) Tipo f [damp-a prova di riscaldamento deumidificante.
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione

Condizioni di lavoro

Temperatura ambientale.	-15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.）
Umidità ambientale	5-95%di RH, non condensando
Temperatura media.	0—100 ℃
