Descrizione
Le specifiche tecniche includono

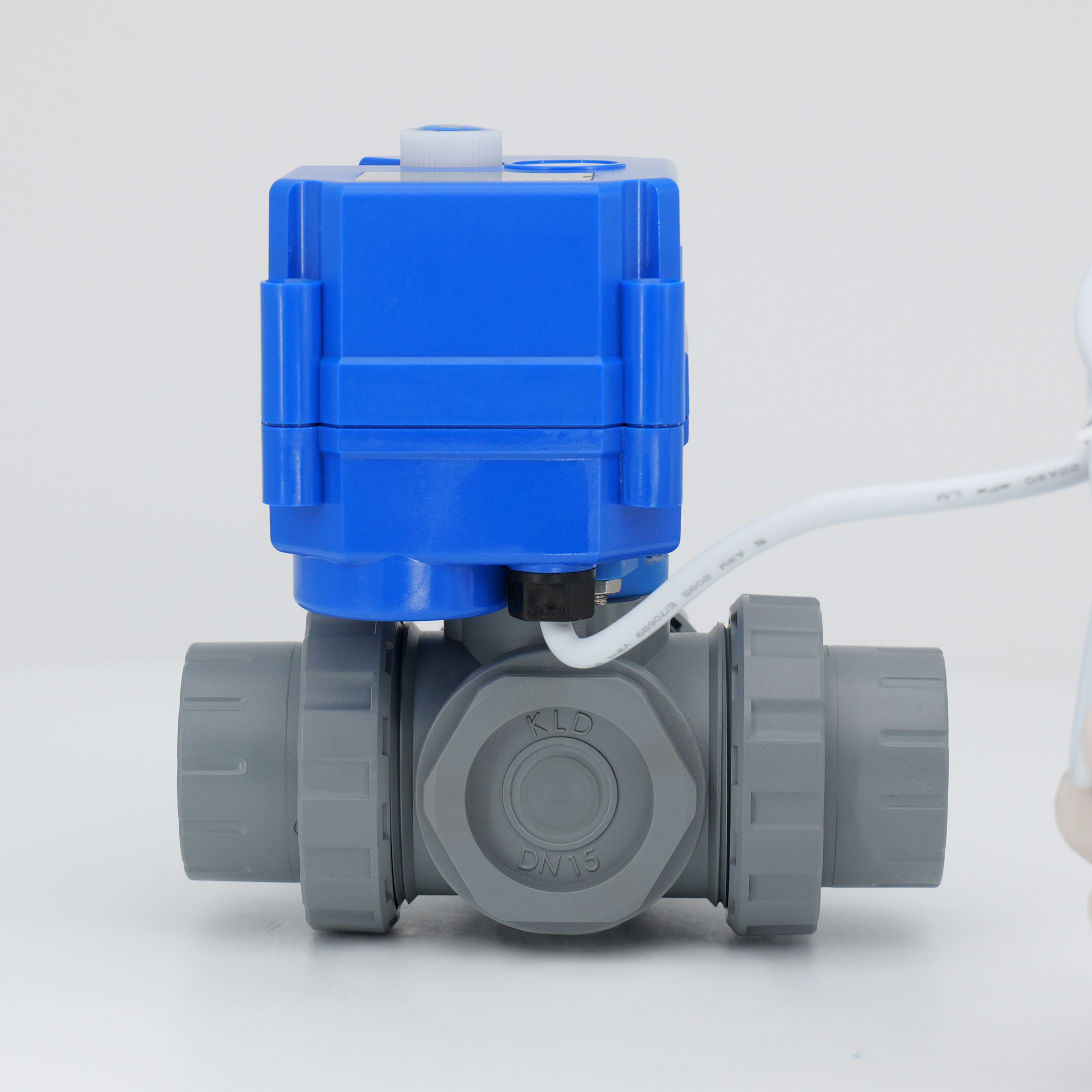

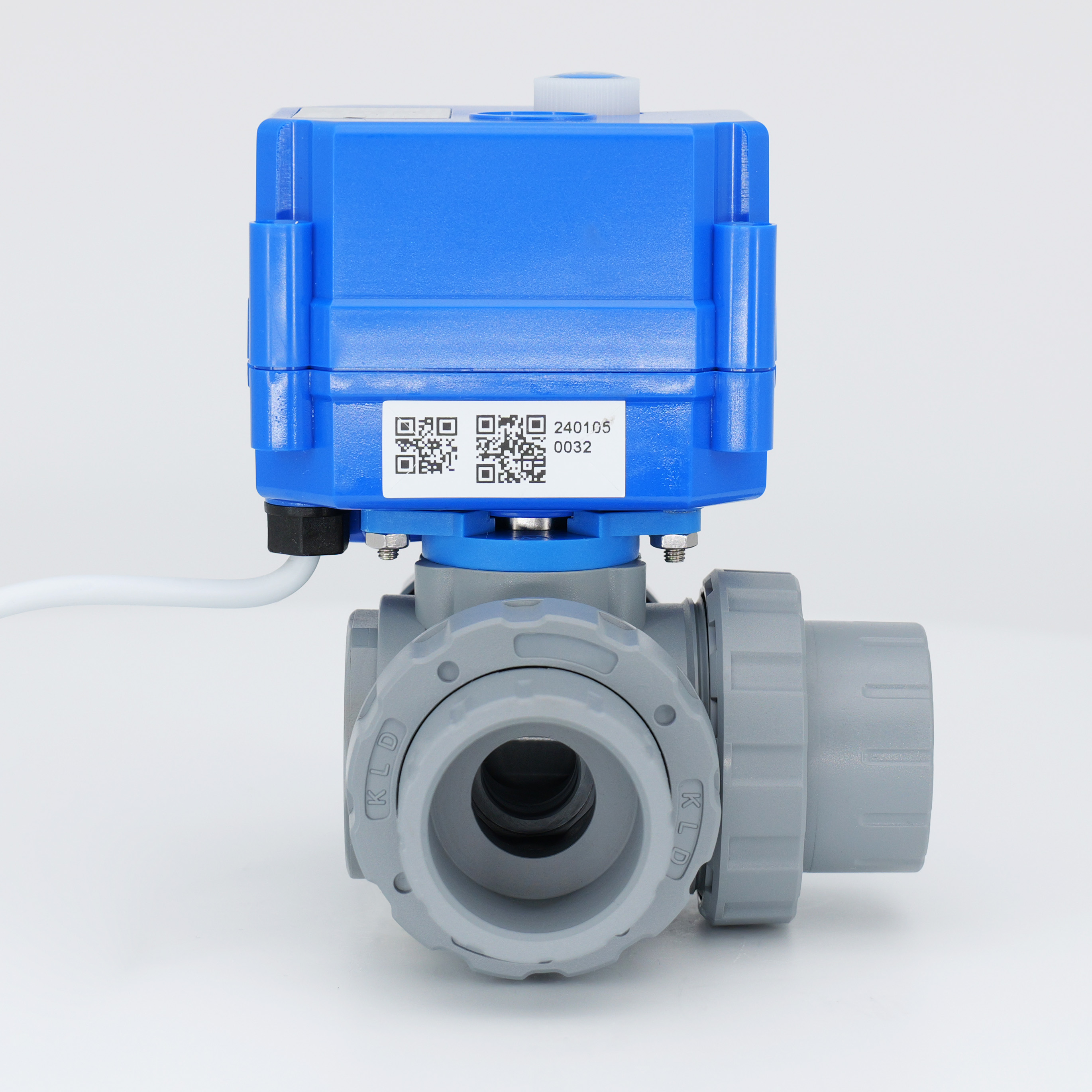

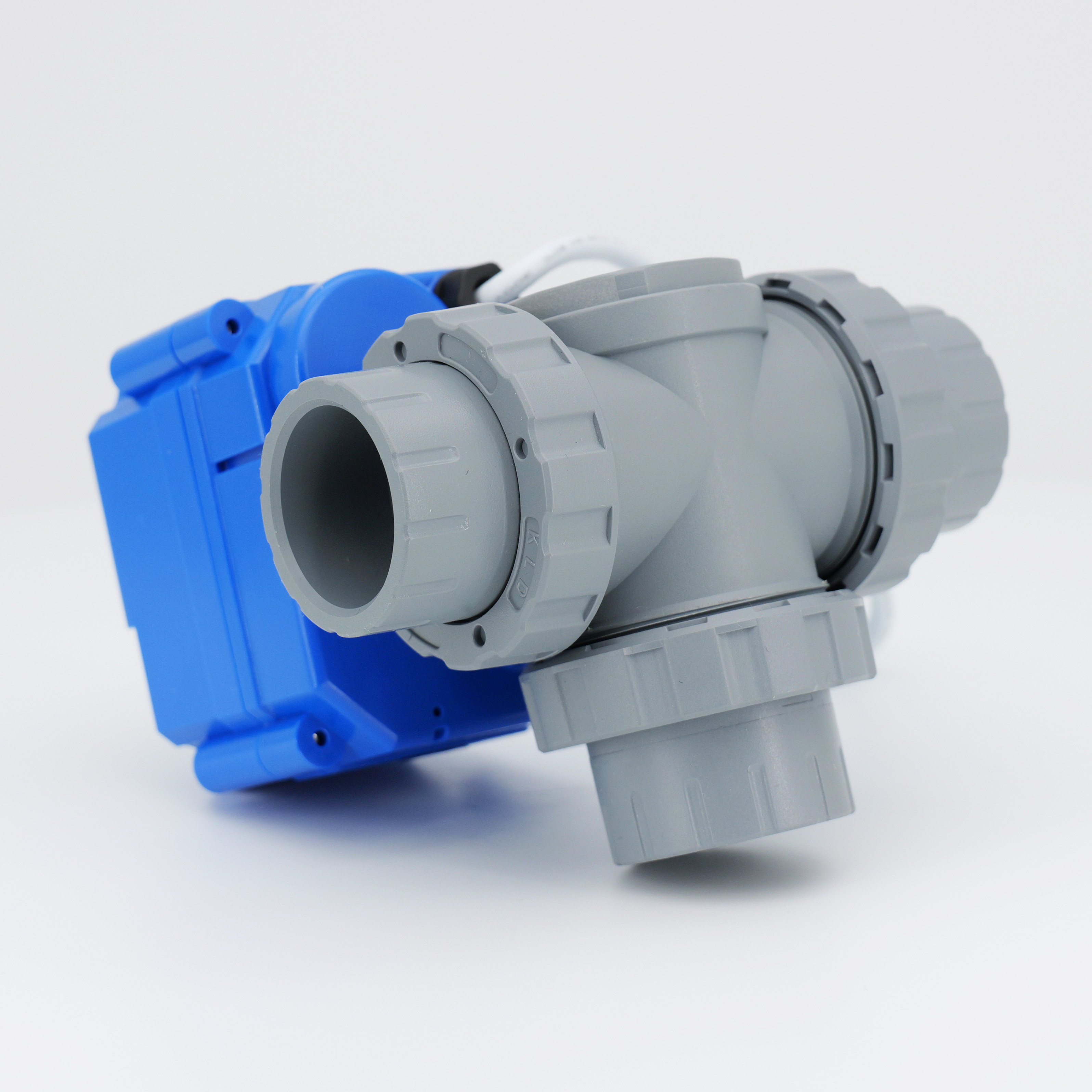

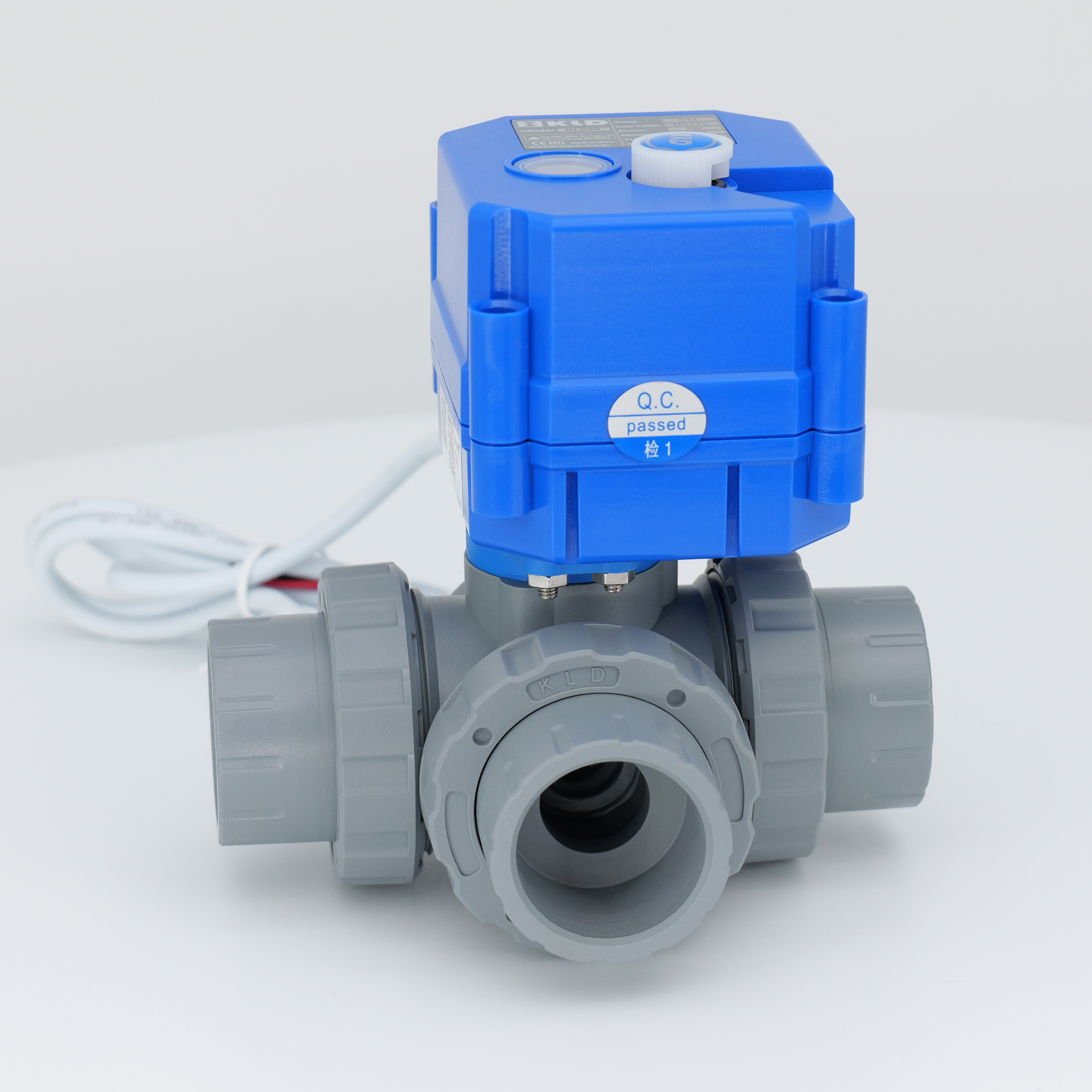

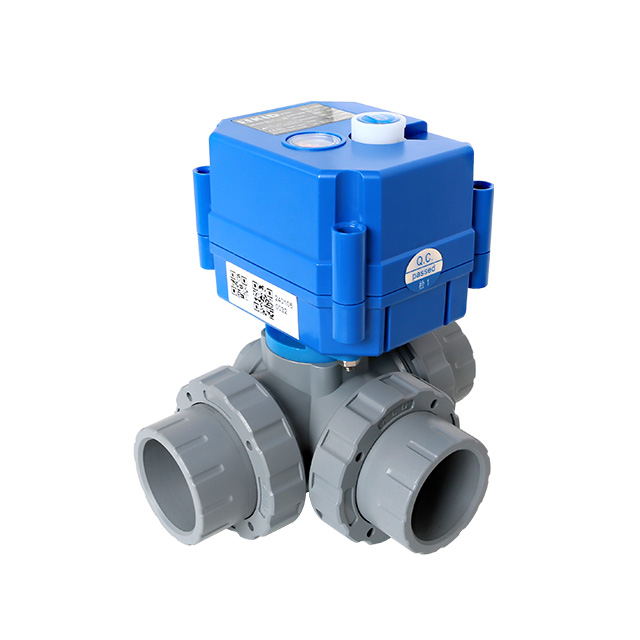

Tipo di valvola: valvola a sfera di plastica a tre vie
Dimensioni: DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 90 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola della serie KLD 20S è adatta per una vasta gamma di applicazioni, tra cui sistemi di protezione ambientale, sistemi di trattamento delle acque (EG, CLO₂, O₃ Systems), piccole apparecchiature di automazione industriale e altre applicazioni corrosive come i media come la gestione acida e alcali. Fornisce un'alternativa affidabile alle valvole del solenoide, in particolare quando le valvole del solenoide potrebbero non funzionare in modo affidabile. La progettazione modulare della valvola e le configurazioni opzionali (ad es. Diverse opzioni di cablaggio) consentono la personalizzazione per soddisfare requisiti specifici dell'applicazione.
CE approvato
Applicazioni
Utilizzato per terreno corrosivo come acido e alcali, ecc.
Sostituzione della valvola del solenoide, in particolare quando la valvola del solenoide non può funzionare in modo affidabile
Protezione ambientale, sistema di trattamento delle acque
Piccole attrezzature di automazione industriale
Eccellente in clo 2, o 3 sistema
Parametri tecnici
| Serie | Override manuale | Coppia massima | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
| KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-90 ° C. | -20 ° C < t <45 ° C. | ≤85% non condensante | ||
| AC/DC 12V, 24V | 4W/ 5w@kt | |||||||||||
| KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt | |||||||||
Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Alloggio per attuatore | PC LEGA ※ 1 |
Corpo valvola | CPVC, PVDF |
Palla valvola | CPVC, PVDF |
Gambo | CPVC, PVDF |
Sedile a sfera | Ptfe |
| Foca | FPM, EPDM, NBR |
Dimensione

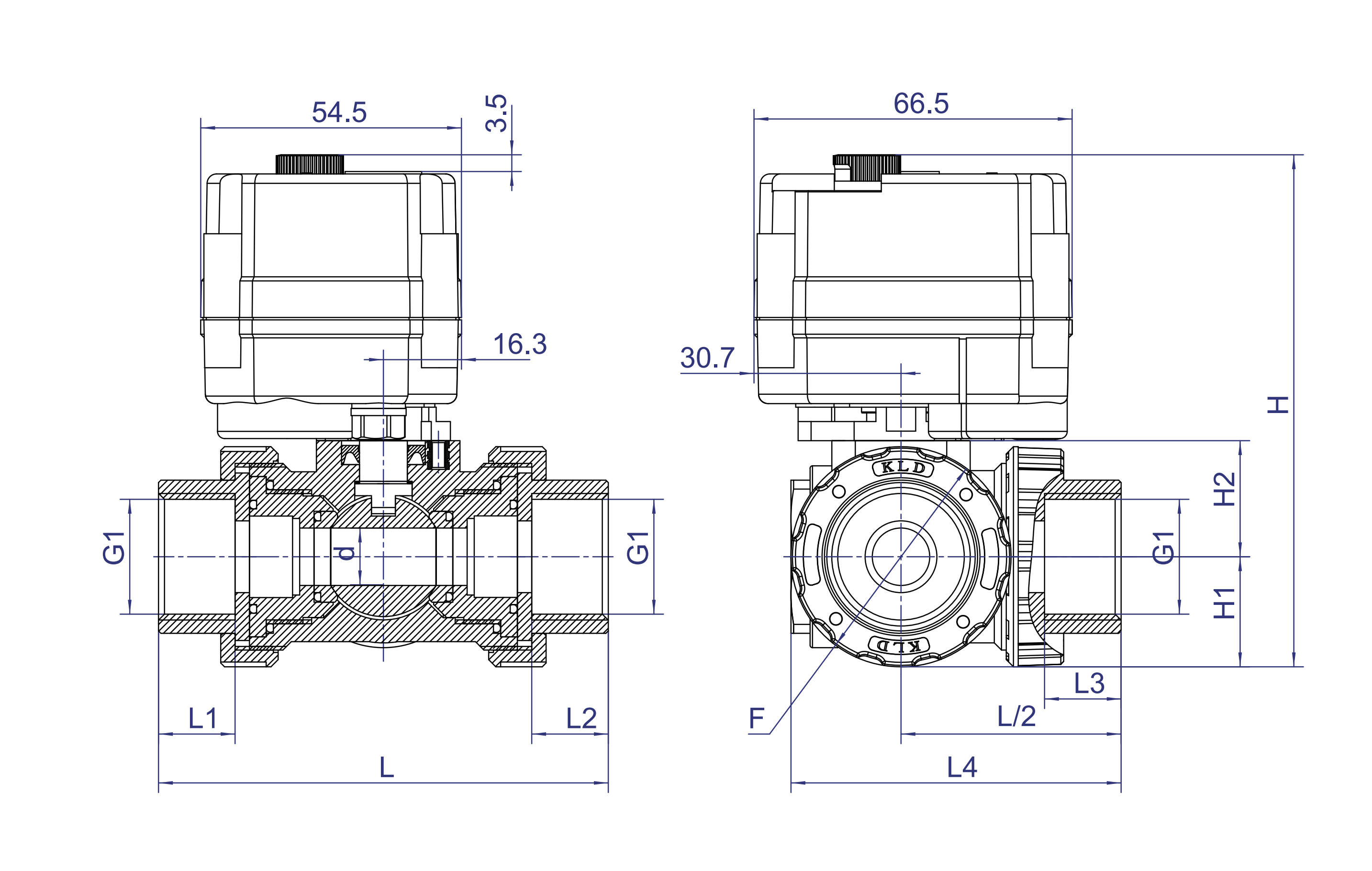

KLD 20s |

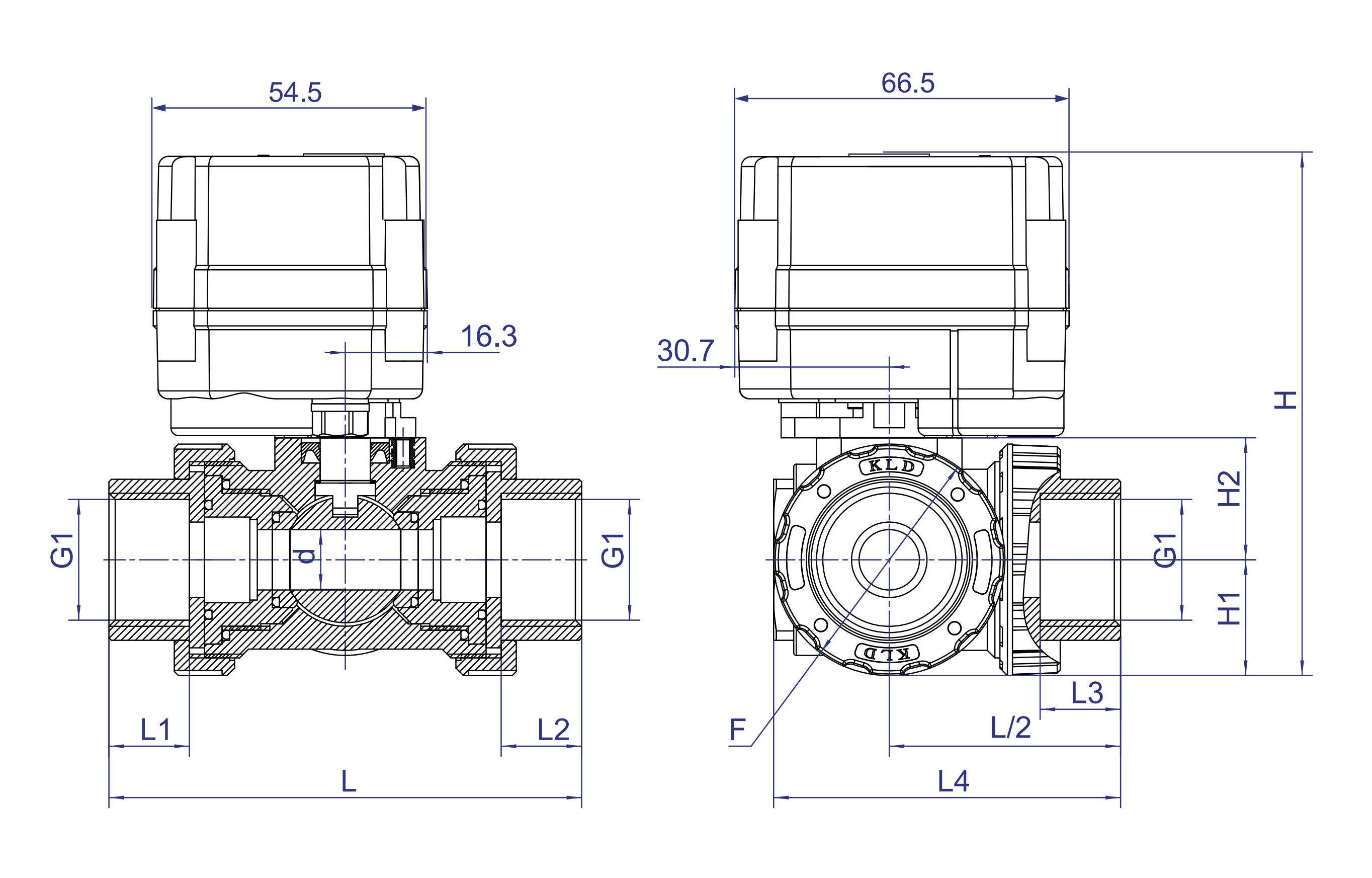

KLD 20SJ |
Dimensione di connessione (unità: mm)
| DN | G1 | L1 = L2 | L | L4 | d | F | H1 | H2 | H | W (kg) | |||||
| filo | PRESA | filo | PRESA | filo | PRESA | filo | PRESA | 20s | 20SJ | ||||||
| DN15 | G1/2 'o NPT1/2 ' | 20.3 (diametro esterno) | 18.0 | 18.0 | 101.0 | 101.0 | 73.5 | 73.5 | 12.0 | 46.0 | 23.0 | 24.25 | 107.0 | 103.5 | - |
| DN20 | G3/4 'o NPT3/4 ' | 25.3 (diametro esterno) | 18.0 | 18.0 | 101.0 | 101.0 | 73.5 | 73.5 | 12.0 | 46.0 | 23.0 | 24.25 | 107.0 | 103.5 | - |
Direzione del flusso

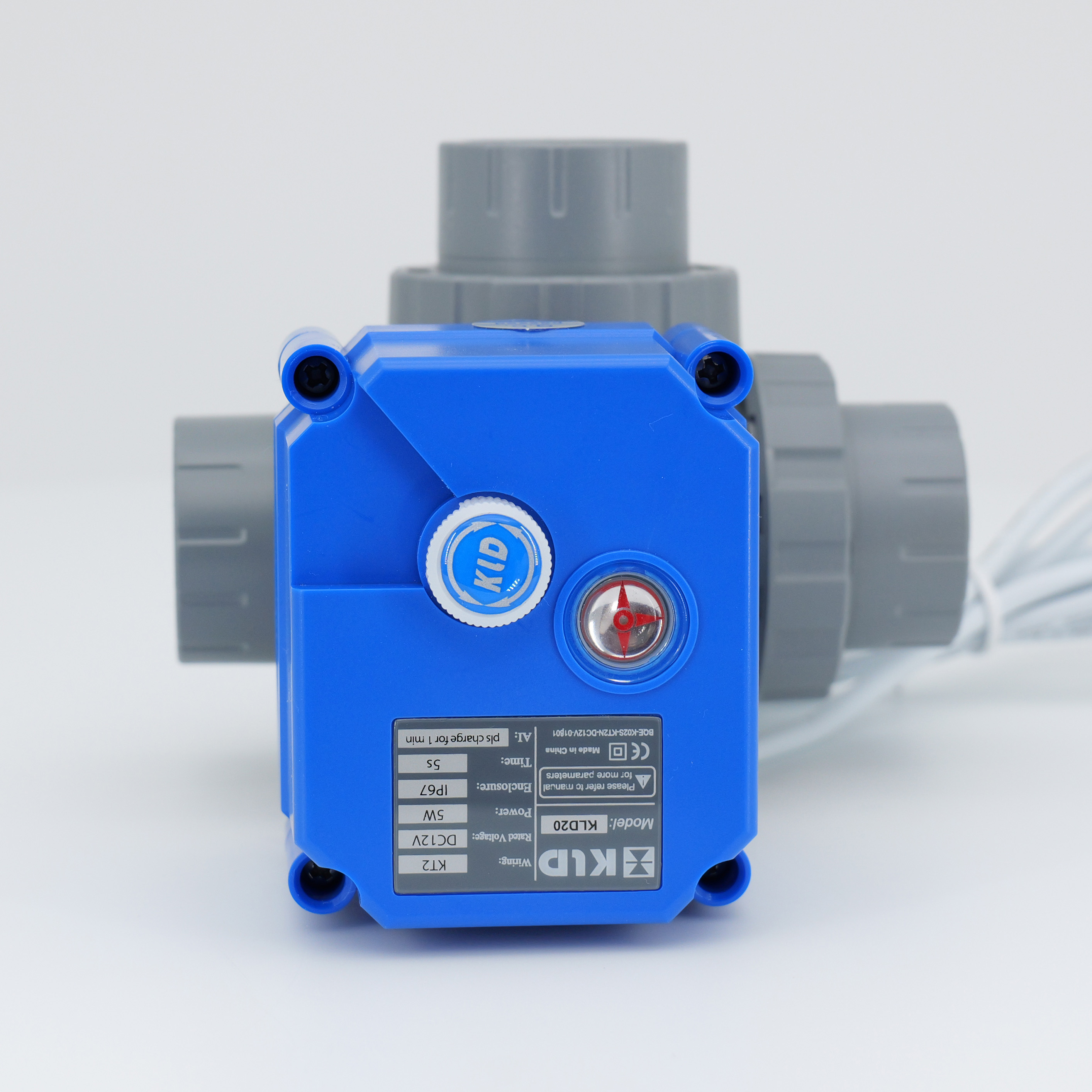

Istruzioni per la sostituzione manuale
È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.
Cablaggio
Sono disponibili B2, B3, BD3, KT2. Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.
La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio.
KLD 20s ha una sostituzione manuale; KLD 20j non ha una sovraccarico manuale, altri parametri sono gli stessi di KLD 20S.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
La pressione viene testata in direzione di un senso.
※ 1 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
