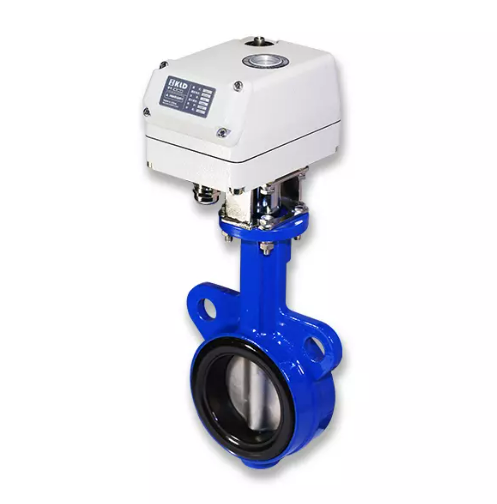

Le valvole a farfalla elettriche sono essenziali per un controllo preciso del fluido. Queste valvole integrano i tradizionali design a farfalla con moderni attuatori elettrici. Forniscono una soluzione efficiente e affidabile per vari settori.
In questo articolo esploreremo cos'è una valvola a farfalla elettrica, come funziona e i suoi vantaggi. Imparerai anche i suoi componenti e le applicazioni in diversi settori.
Il corpo valvola è il principale componente strutturale della valvola a farfalla elettrica, responsabile del collegamento della valvola alla tubazione. Il materiale utilizzato per il corpo valvola varia in base alle esigenze dell'applicazione. I materiali comuni includono ferro duttile, acciaio inossidabile e acciaio al carbonio. La scelta del materiale è fondamentale perché deve resistere alla pressione, alla temperatura e alle condizioni chimiche specifiche del sistema in cui è installata la valvola. Il corpo della valvola ospita i componenti interni come il disco della valvola, l'attuatore e le guarnizioni, garantendo che queste parti siano contenute in modo sicuro e funzionino in modo efficiente all'interno della tubazione.
Il disco della valvola, spesso definito 'farfalla', è l'elemento rotante all'interno del corpo valvola che controlla il flusso del fluido. Quando la valvola è completamente aperta, il disco si allinea parallelamente al percorso del flusso, consentendo il flusso massimo. Quando la valvola è chiusa, il disco ruota di 90 gradi per bloccare il flusso. Il disco è realizzato in materiali come acciaio inossidabile, bronzo alluminio o ferro duttile, a seconda del tipo di fluido e dell'ambiente operativo. La scelta del materiale per il disco garantisce durata, resistenza alla corrosione e usura minima, il che contribuisce alla lunga durata della valvola.
L'attuatore elettrico è la forza motrice dietro il funzionamento di una valvola a farfalla elettrica. Converte l'energia elettrica in movimento meccanico, consentendo un controllo preciso sulla posizione della valvola. Gli attuatori elettrici sono disponibili in vari tipi, ad esempio alimentati in CA o CC, e possono essere classificati in attuatori di tipo on/off o modulanti. L'attuatore di tipo on/off è progettato per una semplice funzionalità di apertura/chiusura, mentre l'attuatore modulante consente un controllo del flusso più preciso, rendendolo ideale per applicazioni che richiedono portate variabili. Il ruolo dell'attuatore è quello di ruotare lo stelo della valvola, che a sua volta sposta il disco della farfalla nella posizione desiderata, garantendo una regolazione accurata del flusso del fluido.
I meccanismi di feedback nelle valvole a farfalla elettriche svolgono un ruolo fondamentale nel fornire dati in tempo reale sulla posizione della valvola, garantendo un funzionamento accurato e affidabile. Questi sistemi in genere coinvolgono sensori di posizione o altri strumenti di monitoraggio che inviano feedback a un sistema di controllo. Ciò consente agli operatori di verificare l'esatta posizione della valvola, apportando le modifiche necessarie. L'integrazione di sistemi di feedback consente l'automazione del funzionamento della valvola, facilitando il monitoraggio e il controllo remoto. Questa caratteristica è particolarmente preziosa nei grandi impianti industriali dove l’intervento manuale è poco pratico e la sicurezza è fondamentale.
Componente | Descrizione | Funzione |
Corpo valvola | Realizzato in ferro duttile, acciaio inossidabile, ecc. | Collega la valvola alla tubazione e ospita le parti interne. |
Disco della valvola | Disco metallico circolare | Controlla il flusso del fluido ruotando per aprire o chiudere la valvola. |
Attuatore elettrico | Motore elettrico con riduttore | Aziona lo stelo della valvola per ruotare il disco della valvola. |
Meccanismo di feedback | Sensori e sistemi di monitoraggio | Fornisce dati in tempo reale sulla posizione della valvola per un controllo preciso. |
Il funzionamento di una valvola a farfalla elettrica inizia quando l'attuatore elettrico riceve un segnale di controllo, tipicamente da un sistema di controllo centralizzato. L'attuatore gira quindi lo stelo della valvola, che è collegato al disco della farfalla. Quando l'attuatore ruota lo stelo, il disco si sposta tra le posizioni aperta e chiusa oppure può essere impostato su posizioni intermedie per la regolazione del flusso parziale. La valvola funziona con un movimento di un quarto di giro, consentendole di aprirsi o chiudersi rapidamente, il che è particolarmente vantaggioso nei sistemi che richiedono tempi di risposta rapidi. Questo funzionamento semplice ma efficace rende la valvola a farfalla elettrica adatta sia al controllo on/off che modulante.
Gli attuatori elettrici funzionano convertendo l'energia elettrica in movimento meccanico. Aziona lo stelo della valvola, che a sua volta fa ruotare il disco della farfalla. Questo processo è altamente efficiente poiché consente il posizionamento preciso della valvola, garantendo un controllo accurato del flusso. Il meccanismo dell'attuatore include tipicamente un motore elettrico, un riduttore e un albero che si collega allo stelo della valvola. Negli attuatori di tipo on/off, il motore sposta il disco tra le posizioni completamente aperta e completamente chiusa. Negli attuatori modulanti, il motore può regolare il disco in posizioni intermedie, consentendo un controllo preciso della portata.
Uno dei principali vantaggi delle valvole a farfalla elettriche è la loro capacità di integrarsi perfettamente con i sistemi di controllo automatizzati. Gli attuatori elettrici forniscono un controllo preciso, consentendo la regolazione delle valvole in remoto o automaticamente senza la necessità di funzionamento manuale. Ciò riduce la necessità di manodopera e aumenta l’efficienza operativa. Inoltre, il funzionamento elettrico è più efficiente dal punto di vista energetico rispetto ai sistemi pneumatici o idraulici, poiché gli attuatori elettrici in genere consumano meno energia. La capacità di regolare con precisione la posizione della valvola consente inoltre una migliore regolazione del flusso, che è fondamentale nelle applicazioni in cui è essenziale mantenere portate specifiche.
Le valvole a farfalla elettriche sono disponibili con due tipi principali di attuatori: di tipo on/off e di tipo modulante. L'attuatore di tipo on/off è progettato per fornire un semplice controllo on/off, rendendolo ideale per applicazioni in cui la valvola deve solo essere completamente aperta o completamente chiusa. Questo tipo di attuatore è economico e facile da usare. D'altro canto, gli attuatori di tipo modulante offrono un controllo più preciso, consentendo di regolare la valvola in qualsiasi posizione tra completamente aperta e completamente chiusa. Questa funzionalità è particolarmente utile nei sistemi che richiedono un'accurata modulazione del flusso, come nei processi chimici o nei sistemi HVAC.
Le valvole a farfalla elettriche sono disponibili in una varietà di materiali per soddisfare le diverse esigenze applicative. La scelta del materiale per il corpo della valvola, il disco e la sede è fondamentale per garantire la durata e le prestazioni della valvola in ambienti difficili. L'acciaio inossidabile è una scelta popolare per la sua resistenza alla corrosione, che lo rende ideale per applicazioni che coinvolgono sostanze chimiche aggressive o temperature elevate. La ghisa sferoidale viene spesso utilizzata per la sua resistenza ed efficienza economica, mentre le opzioni in plastica come PVC o CPVC vengono scelte per la loro resistenza ai fluidi corrosivi. La scelta del materiale deve essere in linea con i requisiti specifici del sistema, inclusi il tipo di fluido, la pressione e la temperatura.
Esistono diversi tipi di connessione, come connessioni wafer, aletta e flangiate. Ogni tipo presenta i suoi vantaggi a seconda dei requisiti di installazione. Le valvole stile wafer sono compatte e facili da installare tra due flange, il che le rende ideali per applicazioni con spazio limitato. Le valvole del tipo a capocorda hanno alette filettate che consentono una facile rimozione della valvola dalla tubazione senza influenzare il resto del sistema, rendendole adatte per servizi senza uscita. Le valvole flangiate offrono una connessione più sicura, fornendo maggiore stabilità per le applicazioni ad alta pressione, sebbene richiedano più spazio e sforzi di installazione.
Tipo di attuatore | Funzione | Applicazione |
Tipo ON/OFF | Fornisce un semplice controllo di accensione/spegnimento. | Adatto per applicazioni in cui la valvola è completamente aperta o completamente chiusa. |
Modulante | Offre un controllo preciso sulla posizione della valvola. | Ideale per sistemi che richiedono un controllo del flusso variabile. |
A prova di esplosione | Progettato per lavorare in sicurezza in ambienti pericolosi. | Utilizzato in ambienti con gas o polvere infiammabili. |
Le valvole a farfalla elettriche sono altamente efficienti dal punto di vista energetico grazie al loro funzionamento a bassa coppia. L'attuatore elettrico fornisce una rapida apertura e chiusura della valvola, il che è fondamentale nei sistemi che richiedono tempi di risposta rapidi, come valvole di arresto di emergenza o processi che comportano cicli frequenti. L'efficienza del funzionamento elettrico riduce il consumo energetico complessivo, contribuendo a ridurre i costi operativi.
Una delle caratteristiche distintive delle valvole a farfalla elettriche è la loro capacità di essere azionate da remoto attraverso sistemi automatizzati. Ciò elimina la necessità di operazioni manuali, riducendo i costi di manodopera e minimizzando l'errore umano. L'integrazione di sistemi di feedback consente inoltre agli operatori di monitorare le prestazioni della valvola in tempo reale, garantendo funzionamento e sicurezza ottimali. Il funzionamento remoto è particolarmente vantaggioso in ambienti pericolosi o difficili da raggiungere, poiché consente il controllo senza esporre il personale a potenziali rischi.
Le valvole a farfalla elettriche sono progettate per durare nel tempo, con materiali di alta qualità utilizzati per resistere alle condizioni più difficili. Il corpo della valvola e il disco sono costruiti per resistere all'usura e alla corrosione, garantendo affidabilità a lungo termine e manutenzione minima. Anche la semplicità del design della valvola contribuisce alla sua longevità, poiché un minor numero di parti mobili significa meno possibilità di guasto.
Le valvole a farfalla elettriche richiedono una manutenzione minima grazie al loro design semplice e all'assenza di componenti meccanici complessi. L'attuatore elettrico è progettato per funzionare con un'usura minima, riducendo la frequenza di manutenzione e i tempi di fermo. Inoltre, il design modulare delle valvole a farfalla elettriche ne facilita la manutenzione e la sostituzione, contribuendo a ridurre i costi del ciclo di vita e a una maggiore efficienza operativa.
Beneficio | Descrizione |
Efficienza energetica | Gli attuatori elettrici consumano meno energia, riducendo i costi energetici. |
Operazione remota | Permette il controllo a distanza, migliorando la sicurezza. |
Manutenzione ridotta | Un minor numero di parti mobili comporta una minore usura e una maggiore durata della valvola. |
Durata | Le valvole a farfalla elettriche sono costruite per resistere a condizioni difficili. |
Le valvole a farfalla elettriche sono ampiamente utilizzate negli impianti di trattamento dell'acqua per controllare il flusso dell'acqua attraverso le varie fasi del processo di trattamento. Regolano le portate, mantengono l'equilibrio della pressione e garantiscono il funzionamento efficiente di pompe e sistemi di filtraggio. Nel trattamento delle acque reflue, queste valvole aiutano a gestire il flusso delle acque reflue e garantiscono una corretta distribuzione dell'acqua per i processi di trattamento.
Nell'industria del petrolio e del gas, le valvole a farfalla elettriche sono essenziali per controllare il flusso di petrolio greggio, gas naturale e altri prodotti petroliferi nelle condutture. Queste valvole vengono spesso utilizzate per l'isolamento del flusso, l'arresto di emergenza e la regolazione del flusso di fluidi in processi critici.
Le valvole a farfalla elettriche svolgono un ruolo chiave nei sistemi HVAC, dove regolano il flusso di acqua o aria attraverso tubi e condotte. Queste valvole aiutano a mantenere il corretto controllo della temperatura regolando il flusso dei fluidi di riscaldamento o raffreddamento. Nei sistemi energetici, le valvole a farfalla elettriche vengono utilizzate per controllare il flusso di vapore e acqua nelle centrali elettriche, contribuendo all'efficienza complessiva e alla sicurezza della generazione di energia.
Le industrie chimiche e farmaceutiche si affidano alle valvole a farfalla elettriche per regolare il flusso di prodotti chimici e sostanze sensibili. Queste valvole sono progettate per gestire fluidi aggressivi e corrosivi, garantendo un controllo preciso del flusso pur mantenendo gli standard di sicurezza. Nella produzione farmaceutica, le valvole a farfalla elettriche sono fondamentali per mantenere la pulizia e la sterilità dell'ambiente di produzione.
Quando si sceglie una valvola a farfalla elettrica è necessario considerare diversi fattori. Questi includono il tipo di fluido, pressione, temperatura e ambiente operativo. Ad esempio, una valvola utilizzata in un ambiente corrosivo richiederà materiali che resistano alla degradazione chimica, mentre una valvola in un sistema ad alta pressione dovrà essere classificata per le condizioni di pressione specifiche.
La scelta del materiale e delle dimensioni giuste per la valvola è essenziale per garantire prestazioni adeguate. L'acciaio inossidabile è ideale per i fluidi corrosivi, mentre la ghisa viene spesso utilizzata per applicazioni standard. La dimensione della valvola deve corrispondere al diametro della tubazione per garantire un adeguato controllo del flusso e prevenire problemi come perdite o regolazione del flusso insufficiente.
Considerare se è necessario un attuatore di tipo on/off o un attuatore modulante in base ai requisiti di controllo. Gli attuatori di tipo on/off sono economici e funzionano bene per semplici applicazioni on/off, mentre gli attuatori modulanti forniscono un controllo più preciso per i sistemi che richiedono portate variabili.
Le valvole a farfalla elettriche sono essenziali nei moderni sistemi di controllo dei fluidi. Forniscono un controllo preciso, affidabile ed efficiente dal punto di vista energetico in vari settori. Il funzionamento a distanza, la manutenzione ridotta e la durata offrono evidenti vantaggi rispetto alle valvole tradizionali. Comprendendone le componenti e i vantaggi, le industrie possono migliorare l’efficienza e ridurre i costi. I prodotti di KLD offrono un valore eccezionale, fornendo prestazioni affidabili e durata a lungo termine, soddisfacendo le esigenze di diverse applicazioni industriali.
R: Una valvola a farfalla elettrica è un dispositivo di controllo dei fluidi che utilizza un attuatore elettrico per aprire o chiudere il disco della valvola, regolando il flusso di fluidi o gas. Combina la semplicità delle tradizionali valvole a farfalla con un controllo elettrico avanzato per un funzionamento preciso ed efficiente.
R: Una valvola a farfalla elettrica funziona utilizzando un attuatore elettrico per ruotare il disco della valvola, che apre o chiude il percorso del fluido. Questo meccanismo consente un controllo preciso del flusso e regolazioni rapide, ideali per i sistemi automatizzati.
R: Le valvole a farfalla elettriche offrono numerosi vantaggi, tra cui efficienza energetica, manutenzione ridotta, funzionamento remoto e controllo preciso. Sono durevoli e adatte ad un'ampia gamma di applicazioni industriali, il che le rende più efficienti delle valvole tradizionali.
R: Le valvole a farfalla elettriche offrono funzionamento remoto, controllo preciso e risposta rapida , rendendole ideali per i sistemi automatizzati. Riducono i costi di manodopera, migliorano l'efficienza e forniscono una maggiore affidabilità rispetto alle valvole manuali.
R: Ispezionare regolarmente la valvola per rilevare eventuali perdite, assicurarsi che l'attuatore funzioni correttamente e pulire i componenti della valvola. Anche l'attuatore elettrico deve essere calibrato periodicamente per garantire un controllo preciso del flusso e prestazioni ottimali.
