Il moderno controllo di processo, i sistemi HVAC commerciali e la gestione dei fluidi industriali condividono una realtà operativa fondamentale: richiedono un'esatta regolazione dei parametri. Il mantenimento di temperature spaziali precise, il bilanciamento delle miscele chimiche e il controllo della pressione del vapore non possono essere raggiunti attraverso il semplice isolamento binario. I sistemi richiedono regolazioni continue e dinamiche per adattarsi alle diverse condizioni di carico.
Affidarsi a scarsi meccanismi di controllo del flusso introduce gravi costi sistemici. L'energia viene sprecata quando i sistemi compensano eccessivamente il flusso impreciso. L'attrezzatura subisce un'usura accelerata, in particolare a causa del deadhead della pompa quando il flusso viene limitato in modo errato. L'instabilità del processo porta a prodotti fuori specifica e alla compromissione della sicurezza. L'uso di valvole non modulanti per applicazioni di strozzamento favorisce specificamente un rapido degrado meccanico, poiché questi componenti non sono progettati per resistere alle forze distruttive del flusso parziale ad alta velocità.
Per specificare la valvola modulante corretta è necessario allineare la meccanica del corpo valvola, la tecnologia degli attuatori e l'infrastruttura del segnale di controllo con le proprietà fisiche specifiche dei mezzi del sistema.
Controllo proporzionale: una valvola modulante regola il flusso ovunque tra 0% e 100%, consentendo un flusso parziale preciso basato su segnali di controllo analogici o digitali continui, a differenza delle valvole on/off standard.
Sinergia dei componenti: una modulazione efficace richiede il corretto abbinamento del corpo valvola, dell'attuatore (pneumatico o elettrico) e di un posizionatore intelligente per eliminare l'isteresi.
Il dimensionamento è fondamentale: la scelta di una valvola basata semplicemente sulla dimensione del tubo porta al guasto; Il calcolo accurato del coefficiente di flusso (Cv) è obbligatorio per prevenire la cavitazione, il flusso intasato e l'oscillazione della valvola.
Geometria specifica per l'applicazione: le valvole a globo, a sfera con attacco a V e a farfalla ad alte prestazioni offrono caratteristiche di rangeability e caduta di pressione molto diverse, determinandone l'idoneità per vapore, fanghi o acqua refrigerata.
La regolazione dinamica del flusso costituisce il requisito di base per i moderni sistemi di gestione dei fluidi. Le strutture devono mantenere setpoint di sistema specifici in condizioni di carico costantemente variabili. Un gruppo di controllo modulante ottiene questo risultato operando su parte o su tutta la sua corsa, regolando continuamente la restrizione nella rete di tubazioni per soddisfare le richieste in tempo reale del circuito di processo. Non è possibile ottenere questo livello di controllo con componenti di tubazioni standard.
La differenza operativa tra stati binari e strozzamento continuo determina la scelta della valvola. Le valvole di intercettazione, comunemente note come valvole di isolamento, funzionano rigorosamente in due posizioni: completamente aperte per consentire il flusso massimo o completamente chiuse per arrestare completamente il flusso. Le valvole a saracinesca e le valvole a sfera con passaggio standard rientrano in questa categoria. La loro geometria interna riduce al minimo la caduta di pressione quando è aperta e fornisce una tenuta ermetica quando è chiusa.
Il controllo del flusso proporzionale richiede un dispositivo in grado di funzionare ovunque tra lo 0% e il 100% di apertura. Questa strozzatura continua consente un flusso parziale. Il tentativo di utilizzare una valvola di isolamento standard per la modulazione introduce guasti meccanici immediati. Quando si lascia parzialmente aperta una saracinesca standard o una valvola a sfera, la velocità del fluido attraverso la stretta restrizione aumenta notevolmente. Questo flusso ad alta velocità provoca la trafilatura del filo, una grave erosione fisica della sede e del rivestimento della valvola. Il fluido taglia letteralmente dei canali nel metallo. Inoltre, le valvole di isolamento standard presentano caratteristiche di flusso non lineari. Una variazione del 10% nella posizione della valvola non equivale a una variazione prevedibile della portata, rendendo impossibile un controllo accurato per il controller del sistema.

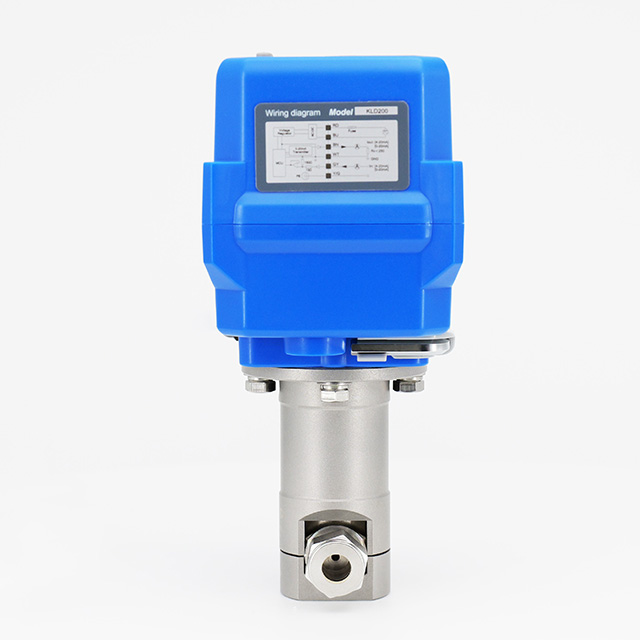

Un circuito di controllo modulante funzionale si basa su tre componenti distinti che lavorano insieme. Se un componente si guasta o viene specificato in modo errato, l'intero circuito di controllo diventa instabile.
Corpo e trim valvola: è l'elemento di restrizione meccanica situato all'interno della tubazione. Il rivestimento è costituito da un tappo, un disco o una sfera, insieme al sedile. Quando il rivestimento si sposta rispetto al sedile, altera fisicamente l'area del flusso, modificando la portata e la pressione del fluido che lo attraversa.
Attuatore: l'attuatore fornisce la forza motrice fisica necessaria per spostare il trim contro la pressione del fluido. Gli attuatori traducono l'energia in movimento meccanico e in genere utilizzano motori elettrici, diaframmi pneumatici o pistoni idraulici. Devono generare una spinta sufficiente per superare l'attrito statico e le forze fluide dinamiche.
Posizionatore: il posizionatore funge da cervello locale dell'assieme. Crea un circuito di feedback confrontando il segnale di controllo in ingresso dal sistema centrale con l'effettiva posizione fisica dello stelo della valvola. Se la valvola non si trova esattamente dove il segnale la comanda, il posizionatore corregge la deviazione regolando l'aria o la potenza fornita all'attuatore.

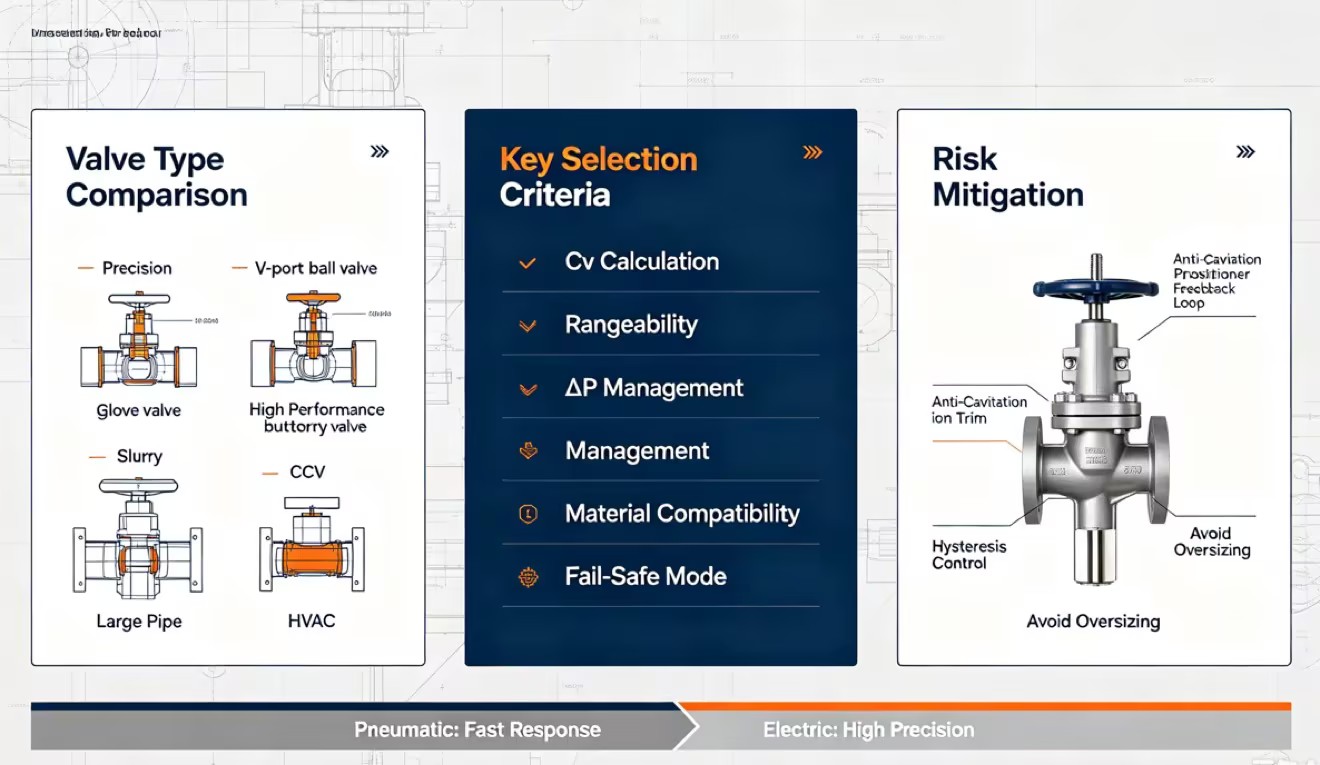

La selezione dell'elemento di restrizione meccanica corretto richiede la comprensione dei compromessi ingegneristici dei progetti del corpo della valvola primaria. Non esiste una singola geometria della valvola adatta a ogni applicazione di fluido. È necessario abbinare la meccanica interna alle realtà fisiche del proprio sistema di tubazioni.
| Tipo di valvola | Movimento primario | Migliori applicazioni sul campo | Compromessi ingegneristici |
|---|---|---|---|
| Valvola a globo | Lineare | Collettori di vapore, gas ad alta pressione, strozzatura precisa | Elevata caduta di pressione, grande ingombro fisico, pesante |
| Valvola a sfera V-port | Rotante | Liquami, pasta di carta, liquidi viscosi | Precisione inferiore a portate estremamente basse (sotto il 10%) |
| Farfalla ad alte prestazioni | Rotativo (eccentrico) | Tubazioni di grande diametro, torri di raffreddamento, acque sfuse | Rangeability limitato, rischio di cavitazione a bassi angoli di apertura |
| Valvola di controllo caratterizzata (CCV) | Rotante | HVAC commerciale, circuiti dell'acqua refrigerata, unità di trattamento dell'aria | Limitato alle applicazioni a pressione e temperatura inferiori |
Le valvole a globo utilizzano la meccanica del movimento lineare, in cui un otturatore scende in una sede ad anello fissa. Questo design costringe il fluido a cambiare direzione più volte mentre passa attraverso il corpo della valvola. Questo percorso tortuoso si traduce in eccellenti capacità di strozzamento e caratteristiche di flusso altamente prevedibili. La natura robusta dell'otturatore e della sede li rende altamente resistenti all'usura, anche in presenza di pressioni differenziali elevate.
Gli ingegneri specificano le valvole a globo principalmente per la regolazione del vapore, i processi industriali ad alta pressione e il controllo preciso del flusso di gas. Eccellono nelle applicazioni che richiedono piccole regolazioni. Tuttavia, il complesso percorso del flusso crea una caduta di pressione naturalmente elevata attraverso la valvola, anche quando è completamente aperta. Le valvole a globo richiedono inoltre un ingombro fisico maggiore e uno spazio verticale significativo per il gruppo dell'attuatore.
Le valvole a sfera con porta a V modificano la sfera sferica standard realizzando un caratteristico intaglio a 'V' nella sfera o nella sede. Quando la valvola ruota in posizione aperta, la forma a V mantiene una geometria specifica che fornisce una caratteristica di flusso uguale percentuale. Incrementi uguali della corsa della valvola producono variazioni percentuali uguali nella portata esistente. Questa caratteristica si rivela ideale per i sistemi in cui la caduta di pressione varia ampiamente nel campo operativo.
Il percorso del flusso diretto e l'azione di taglio dell'intaglio a V rendono queste valvole altamente tolleranti ai detriti. Rappresentano la scelta standard per liquami, fluidi viscosi, lavorazione di carta e pasta di legno e applicazioni liquide ad alto flusso. Il compromesso principale riguarda la risoluzione del controllo. Le valvole con porta a V faticano a mantenere lo stesso livello di precisione delle valvole a globo a portate molto basse, diventando in genere instabili quando funzionano con un'apertura inferiore al 10%.
Le valvole a farfalla concentriche standard hanno prestazioni scadenti nelle applicazioni di strozzamento perché il disco si trascina lungo la sede, causando una rapida usura e un controllo irregolare. Le valvole a farfalla ad alte prestazioni risolvono questo problema utilizzando dischi eccentrici doppi o tripli. L'albero è sfalsato rispetto al centro del disco e alla linea centrale del tubo. Questa geometria consente al disco di allontanarsi dalla sede immediatamente dopo l'apertura, riducendo l'attrito, minimizzando l'usura e fornendo un profilo di strozzamento molto più stabile.
Queste valvole dominano i grandi sistemi di tubazioni dove l'installazione di una massiccia valvola a globo sarebbe fisicamente impossibile. Li troverete ampiamente utilizzati nei sistemi HVAC commerciali, nelle torri di raffreddamento, nei refrigeratori e nella distribuzione idrica comunale ad alto volume. Gli utenti devono tenere conto della loro limitata rangeability e del significativo potenziale di cavitazione se utilizzati ad angoli di apertura molto bassi e con un'elevata pressione differenziale.
Le valvole di controllo caratterizzate (CCV) sono state sviluppate appositamente per superare i limiti delle valvole a sfera standard nei sistemi HVAC commerciali. Una valvola a sfera standard presenta un aumento molto rapido del flusso durante i primi gradi di apertura, rendendo quasi impossibile un controllo preciso della temperatura. I CCV incorporano un disco caratterizzante specializzato all'interno dell'ingresso della valvola.
Questo disco limita l'area del flusso per imitare la caratteristica di flusso uguale percentuale altamente desiderabile di una valvola a globo, ma all'interno del corpo compatto di una valvola a sfera rotativa. I CCV svolgono un ruolo primario nella regolazione delle unità di trattamento dell'acqua refrigerata, dell'acqua calda e dell'aria per ottenere un controllo della temperatura ambientale estremamente accurato all'interno dei moderni sistemi di gestione degli edifici.
Determinare come alimentare e controllare la valvola modulante dipende in larga misura dall'architettura della struttura esistente, dalle condizioni ambientali e dai requisiti specifici di tempo di risposta. Il corpo della valvola meccanica non può funzionare senza un'attuazione adeguata e un protocollo di comunicazione affidabile. È necessario abbinare l'attuatore alle utenze disponibili nel luogo di installazione.
Gli attuatori pneumatici utilizzano aria compressa che agisce su un diaframma o un pistone per generare forza meccanica. Rimangono lo standard del settore negli ambienti di processo pesanti grazie ai tempi di risposta rapidi e alle capacità intrinseche di sicurezza in caso di guasto. Utilizzando pesanti molle interne, un attuatore pneumatico può portare la valvola in una posizione sicura immediatamente in caso di perdita di pressione dell'aria. Sono inoltre intrinsecamente sicuri, il che li rende la scelta predefinita per ambienti pericolosi o esplosivi. Il requisito ovvio è un’infrastruttura di aria compressa affidabile, pulita e asciutta.
Gli attuatori elettrici utilizzano treni di ingranaggi azionati da motore per posizionare la valvola. Offrono una precisione eccezionale e si integrano perfettamente con i moderni controllori logici programmabili (PLC). Gli attuatori elettrici richiedono una manutenzione ordinaria molto inferiore rispetto ai sistemi pneumatici, poiché eliminano la necessità di compressori d'aria, filtri e tubi. I compromessi includono tempi di corsa più lenti e meccanismi di sicurezza più complessi. Il raggiungimento di uno stato di sicurezza con un attuatore elettrico richiede in genere condensatori interni o sistemi di batterie di backup per azionare la valvola durante un'interruzione di corrente.
L'attuatore e il posizionatore richiedono un segnale di controllo per determinare la posizione della valvola desiderata. I segnali analogici rimangono altamente diffusi in tutti i settori.
4-20 mA: il segnale da 4-20 mA è lo standard dell'industria pesante. È altamente immune al rumore elettrico e alla caduta di tensione su cavi lunghi. Una lettura di 4 mA rappresenta in genere completamente chiuso, 20 mA rappresenta completamente aperto e una caduta a 0 mA indica immediatamente un cavo rotto o un guasto del sistema.
0-10 V CC: il segnale di corrente continua da 0-10 volt è comune negli ambienti HVAC commerciali. Sebbene efficaci per distanze più brevi, i segnali di tensione sono suscettibili a interferenze elettriche e cadute di tensione su lunghi percorsi, il che può portare a un posizionamento impreciso della valvola.
I protocolli di comunicazione digitale e di rete stanno sostituendo i segnali analogici nelle strutture avanzate. Protocolli come Modbus, BACnet e Foundation Fieldbus consentono la comunicazione bidirezionale. Il sistema non solo invia un comando di posizione ma riceve anche diagnostica avanzata, feedback sulla posizione effettiva e dati di manutenzione predittiva direttamente dal posizionatore intelligente.
Scegliere una valvola modulante in base al diametro della tubazione esistente garantisce scarse prestazioni. Una specifica corretta richiede calcoli ingegneristici rigorosi per garantire che la valvola funzioni come previsto senza causare guasti catastrofici al sistema. Una valvola troppo grande avrà un controllo inadeguato, mentre una valvola troppo piccola limiterà la capacità massima del sistema.
Il coefficiente di flusso, o Cv, rappresenta lo standard universale per misurare la capacità della valvola. Tecnicamente, Cv è definito come il volume d'acqua a 60°F (in galloni americani al minuto) che scorre attraverso una valvola completamente aperta con esattamente una caduta di pressione di 1 psi. Serve come metrica di base per il dimensionamento.
Il calcolo del Cv richiesto alle portate previste minima, normale e massima non è negoziabile. Se una valvola è dimensionata solo per il flusso massimo, funzionerà troppo vicino alla posizione chiusa in condizioni normali, causando instabilità. La rangeability definisce il rapporto tra il flusso massimo controllabile e il flusso minimo controllabile. Una valvola con rangeability di 50:1 può controllare con precisione il flusso fino al 2% della sua capacità massima. L'adattamento della rangeability della valvola alle variazioni di flusso previste del sistema garantisce un flusso parziale preciso in tutte le condizioni operative.
La caduta di pressione e la velocità del fluido condividono una relazione diretta. Quando il fluido si fa strada attraverso la restrizione ristretta di una valvola parzialmente aperta, la sua velocità aumenta in modo significativo, provocando un corrispondente calo della pressione localizzata. Se questa caduta di pressione non viene gestita, all'interno delle tubazioni si verificano fenomeni fisici distruttivi.
Nelle applicazioni con liquidi, se la pressione localizzata scende al di sotto della pressione di vapore del fluido, si formano bolle di vapore. Quando il fluido esce dalla restrizione e la pressione viene ripristinata, queste bolle implodono violentemente. Questa è la cavitazione. I microgetti generati dalle bolle implosive strappano via il metallo dal rivestimento della valvola e dalle pareti dei tubi, producendo un suono simile a quello della ghiaia che attraversa il sistema. Nelle applicazioni con gas e vapore, un'eccessiva caduta di pressione porta a un flusso intasato, in cui il gas raggiunge la velocità sonica e la portata non può essere aumentata indipendentemente dalla pressione a valle. Gli ingegneri mitigano queste forze distruttive specificando trim anticavitazione specializzati o corpi valvola di riduzione della pressione multistadio.
I materiali fisici che compongono il corpo della valvola e le guarnizioni interne devono resistere alla temperatura, alla corrosività e al profilo di pressione del fluido. Le applicazioni standard utilizzano corpi in acciaio al carbonio o ghisa, mentre gli ambienti corrosivi richiedono acciaio inossidabile 316, leghe duplex o rivestimenti polimerici specializzati. I materiali morbidi della sede come PTFE o PEEK forniscono un'eccellente chiusura ma hanno limiti di temperatura rigorosi. Le sedi in metallo che utilizzano rivestimenti in stellite resistono a temperature estreme e fanghi abrasivi ma consentono piccole perdite.
Le capacità di chiusura accettabili sono definite dalle classificazioni ANSI/FCI 70-2 delle perdite della sede. Una valvola modulante è principalmente un dispositivo di strozzamento, non una valvola di isolamento. La perdita di Classe IV è standard per le valvole di controllo con sedi metalliche e consente una perdita dello 0,01% della capacità nominale della valvola quando è completamente chiusa. La Classe VI richiede una sede morbida e rappresenta una chiusura a tenuta di bolle. Specificare la classe di perdita corretta impedisce un'ingegneria eccessiva.
L'implementazione di valvole di controllo comporta rischi di implementazione specifici. Il riconoscimento dei punti di guasto più comuni consente agli ingegneri di progettarli fuori dal sistema prima dell'installazione. La risoluzione dei problemi sul campo spesso rivela che i guasti meccanici derivano da errori di dimensionamento iniziali piuttosto che da difetti di produzione.
Il sovradimensionamento rimane l’errore più frequente nelle specifiche delle valvole. Quando una valvola ha un Cv molto maggiore di quello richiesto dal sistema, deve funzionare con un angolo di apertura molto piccolo (spesso inferiore al 15%) per ottenere portate normali. Ciò porta all''inseguimento', una condizione in cui la valvola oscilla rapidamente avanti e indietro vicino alla posizione chiusa mentre fatica a trovare il setpoint corretto. L'oscillazione compromette la risoluzione del controllo, provoca gravi picchi di pressione del sistema e provoca l'usura prematura della sede della valvola e del collegamento dell'attuatore.
La sicurezza del sistema durante una perdita di alimentazione o un guasto del segnale di controllo deve essere valutata durante la fase di progettazione. L'attuatore deve portare la valvola in uno stato sicuro predeterminato per proteggere il personale e l'attrezzatura.
Fail-Open: la valvola si apre completamente automaticamente in caso di perdita di potenza. Questo è lo standard per i sistemi di raffreddamento dell'acqua per evitare il surriscaldamento dei reattori o dei refrigeratori.
Fail-Closed: la valvola si chiude completamente automaticamente. Ciò è fondamentale per l'iniezione di vapore, le linee di prodotti chimici pericolosi o le linee di gas combustibile per prevenire reazioni o fuoriuscite incontrollate.
Fail-In-Place: la valvola si blocca nella sua posizione attuale. Viene utilizzato quando improvvisi cambiamenti nel flusso causerebbero più interruzioni rispetto al mantenimento dello stato attuale.
L'attrito meccanico tra lo stelo della valvola e la baderna crea un'isteresi, comunemente denominata zona morta. Quando il segnale di controllo cambia leggermente, la valvola potrebbe non muoversi immediatamente perché la forza dell'attuatore non ha ancora superato l'attrito statico. Una volta interrotto l'attrito, la valvola potrebbe saltare oltre il setpoint previsto. La calibrazione di routine del posizionatore è necessaria per gestire l'isteresi. I posizionatori intelligenti eseguono routine di calibrazione automatizzate per mappare il profilo di attrito della valvola e applicare forze correttive precise, garantendo che la valvola risponda accuratamente a piccole variazioni del segnale di controllo.
Una valvola modulante è un dispositivo di restrizione altamente ingegnerizzato che determina l'efficienza, la stabilità e la sicurezza dell'intero circuito di processo o del sistema HVAC. La selezione della geometria della valvola o dell'attuatore sbagliata garantisce prestazioni scarse del sistema e guasti meccanici accelerati. Seguire un rigoroso quadro di selezione sequenziale per garantire specifiche accurate.
Raccogli dati di processo completi, tra cui portate massime e minime, pressioni di ingresso e uscita, gravità specifica e temperature di esercizio.
Calcola l'esatto Cv richiesto ai flussi minimo, normale e massimo utilizzando il software di dimensionamento del produttore per prevedere i potenziali rischi di cavitazione.
Consultare un tecnico specializzato nel dimensionamento delle valvole per confermare la compatibilità dei materiali e il dimensionamento dell'attuatore in base all'aria o all'energia elettrica disponibili nell'impianto.
Stabilire un programma di calibrazione di base per il posizionatore immediatamente dopo l'installazione per evitare isteresi e garantire una risposta accurata.
R: Una valvola on/off funziona rigorosamente in due posizioni: completamente aperta o completamente chiusa, utilizzata principalmente per l'isolamento del sistema. Una valvola modulante regola continuamente la sua posizione ovunque tra lo 0% e il 100% di apertura per regolare il flusso parziale, la pressione o la temperatura in base a un segnale di controllo variabile.
R: Queste valvole possono regolare quasi tutti i fluidi, tra cui acqua calda o refrigerata, vapore ad alta pressione, aria compressa, gas naturale, prodotti chimici corrosivi e fanghi abrasivi. Il materiale del corpo valvola e il rivestimento interno devono essere progettati specificamente per gestire le proprietà fisiche del mezzo scelto.
R: No. Le valvole a sfera standard hanno caratteristiche di flusso non lineare e subiscono gravi danni alla sede se lasciate parzialmente aperte. Le applicazioni di modulazione richiedono valvole a sfera con attacco a V specializzate o valvole di controllo caratterizzate progettate specificatamente per una strozzatura precisa e una portata uguale percentuale.
R: Le applicazioni industriali pesanti utilizzano in genere un segnale analogico da 4-20 mA grazie alla sua affidabilità su lunghe distanze. I sistemi HVAC commerciali utilizzano spesso 0-10 V CC. I sistemi moderni utilizzano sempre più protocolli di rete digitali come Modbus o BACnet per un controllo preciso e un feedback diagnostico avanzato.
R: Il Cv viene calcolato utilizzando formule che tengono conto della portata richiesta, del peso specifico del fluido e della caduta di pressione consentita attraverso la valvola. Gli ingegneri devono calcolare il Cv richiesto per le portate previste minima, normale e massima per garantire un dimensionamento accurato.
R: L'oscillazione di solito si verifica quando una valvola è sovradimensionata per l'applicazione, costringendola a funzionare con un angolo di apertura molto piccolo per controllare il flusso normale. Può anche essere causato da un eccessivo attrito meccanico, da un'errata regolazione del circuito PID nel controller o da un posizionatore non calibrato.
