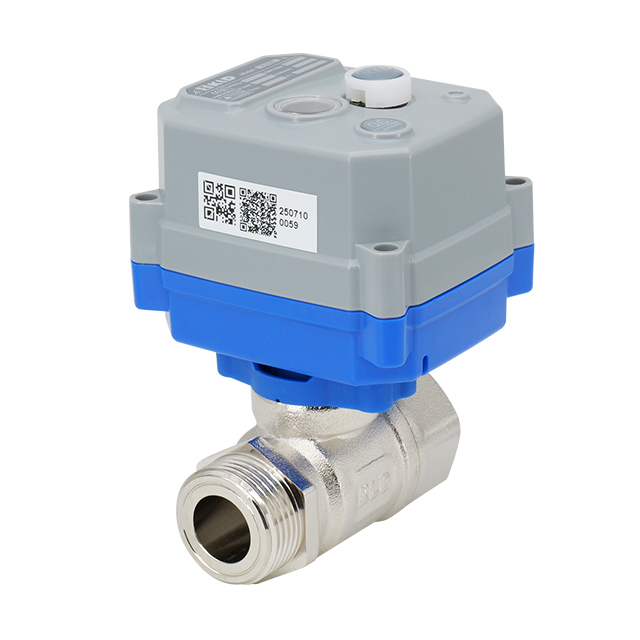

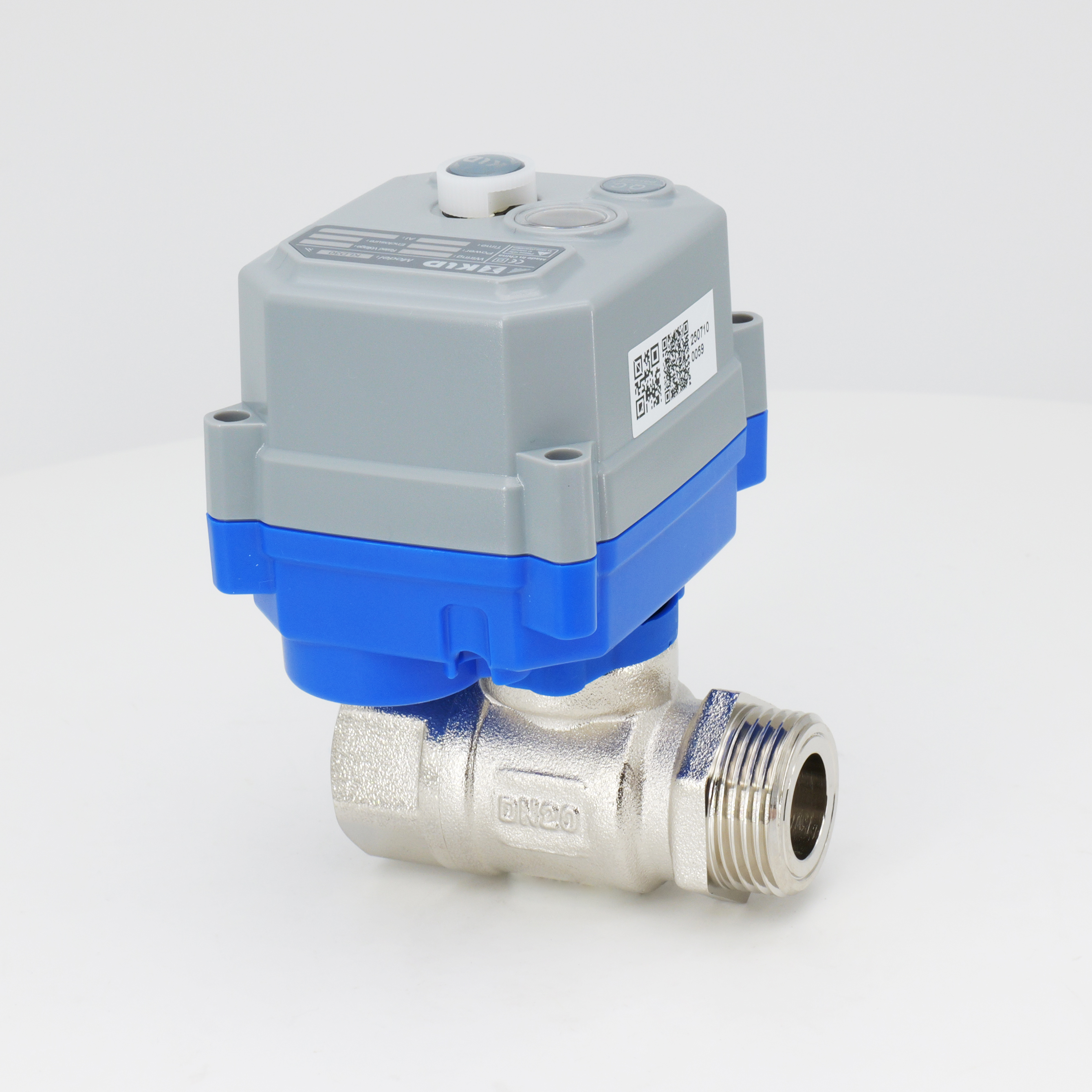

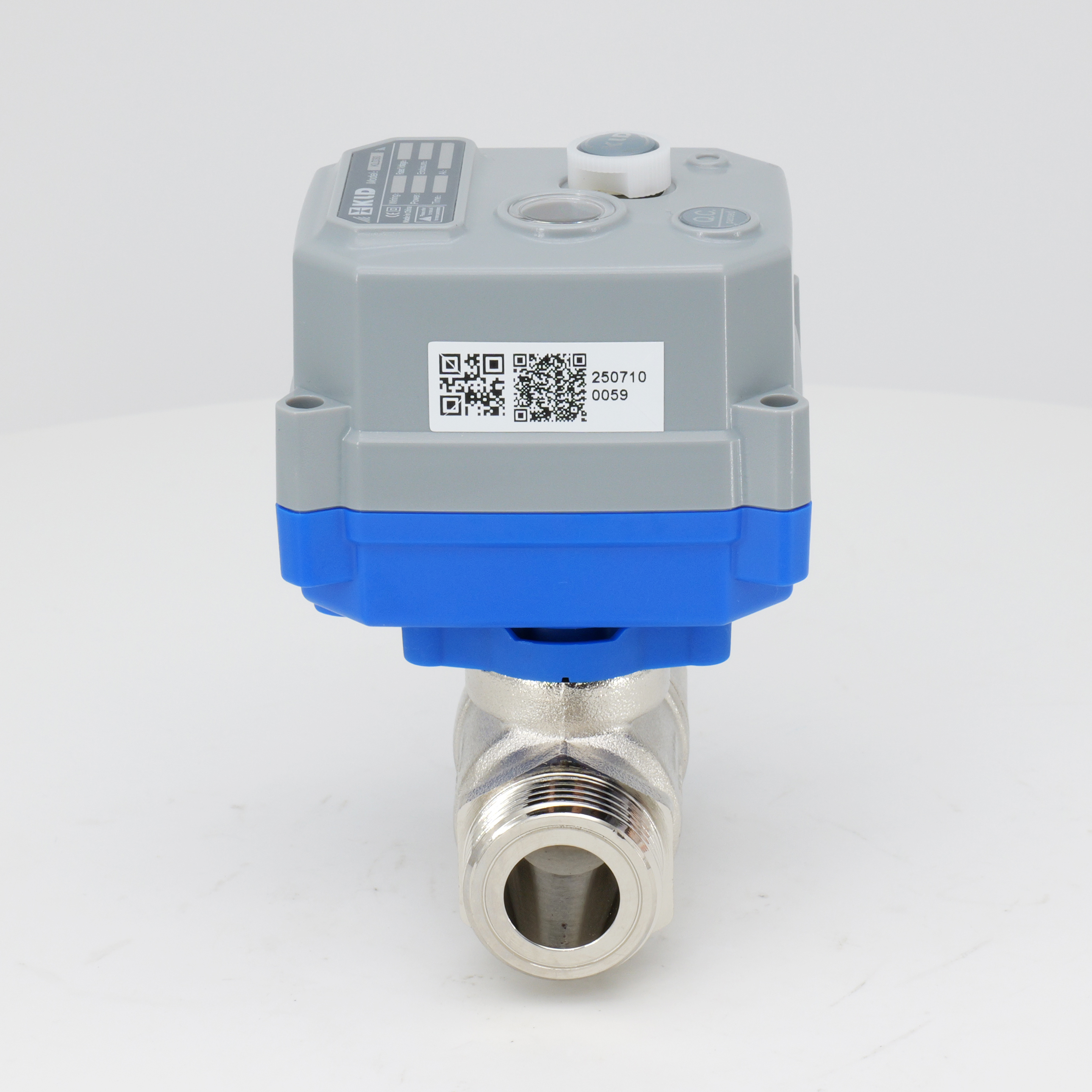

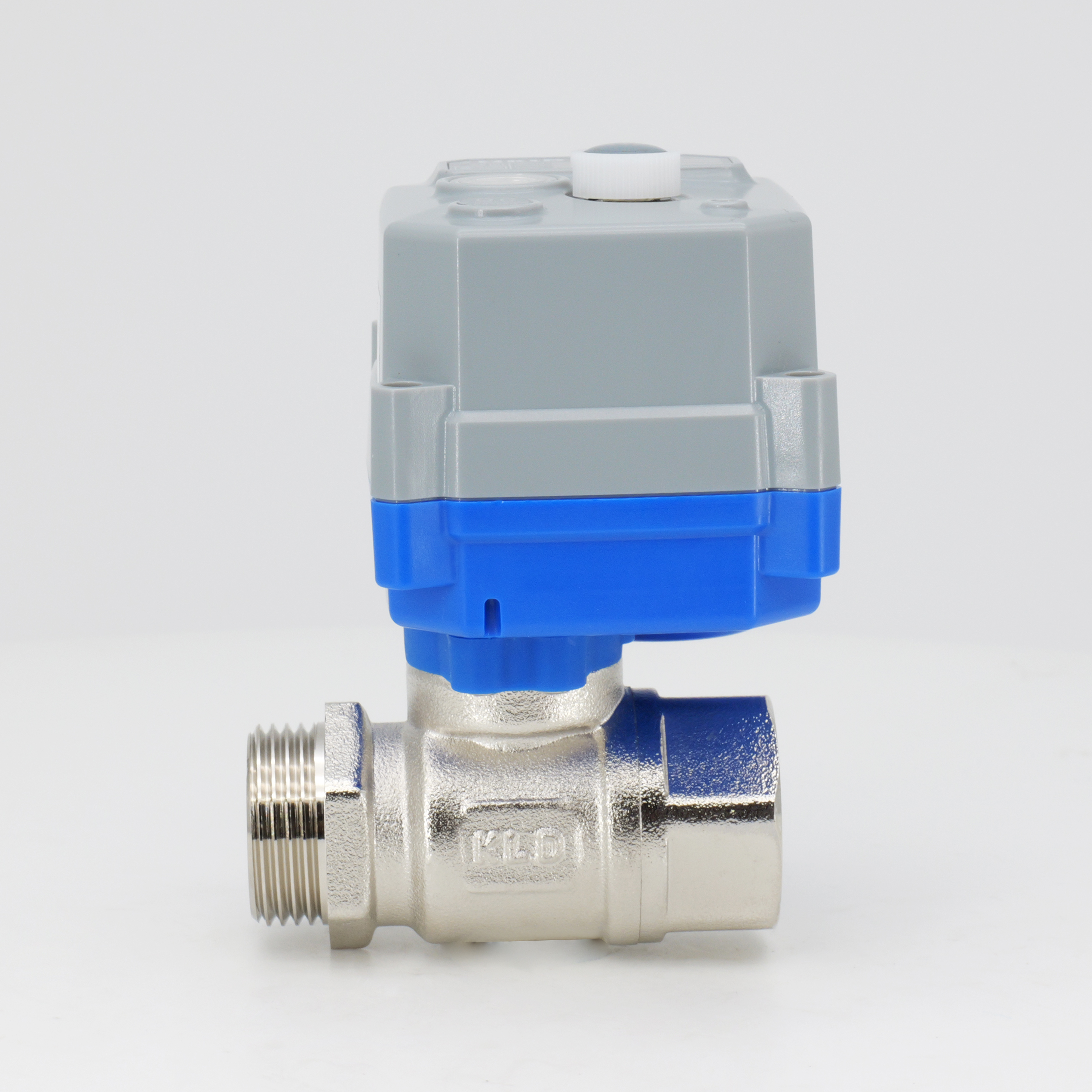

Descrizione
La valvola a sfera motorizzata a 2 vie a passaggio ridotto KLD30S/SJ Normal On/Off è dotata di attacchi filettati maschio e femmina. Disponibile in DN20, DN25 e DN32. Il corpo della valvola e il coperchio sono realizzati in ottone nichelato. La sfera è disponibile in acciaio inossidabile 304, PPO o un'opzione speciale resistente all'usura. Lo stelo utilizza ottone o acciaio inossidabile 304. Le sedi delle sfere in PTFE e le guarnizioni in EPDM/NBR/FPM garantiscono una tenuta affidabile. Per DN25 è disponibile una variante con filettatura maschio e femmina estesa, che fornisce una lunghezza aggiuntiva per esigenze di installazione specifiche. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Sono disponibili staffe di montaggio per alte temperature per fluidi fino a 150°C. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 2 vie a passaggio ridotto
Dimensioni: DN20, DN25, DN32
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è progettata per applicazioni di automazione industriale, trattamento dell'acqua e controllo dei fluidi in cui è preferibile la connessione diretta in linea. La configurazione con filettatura maschio e femmina consente una facile installazione tra due sezioni di tubo senza raccordi aggiuntivi. Il design a passaggio ridotto fornisce una soluzione economica per i sistemi in cui non è richiesto il flusso a passaggio completo. Adatto per l'approvvigionamento idrico a basso flusso, il drenaggio e la protezione dell'ambiente. Gestisce fluidi sia liquidi che gassosi. L'opzione di filettatura estesa offre flessibilità per layout di tubazioni specializzati.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per un lungo periodo, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

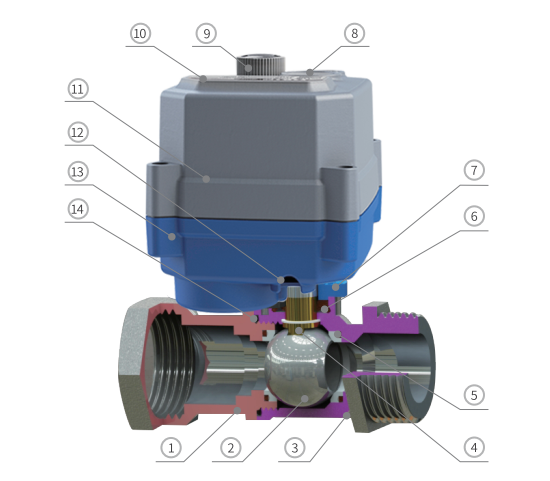

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Cofano | Ottone nichelato | 1 |
| 2 | Palla | 304 / PPO / Sfera speciale resistente all'usura | 1 |
| 3 | Corpo | Ottone nichelato | 1 |
| 4 | Gambo | Ottone / 304 | 1 |
| 5 | Sede della sfera ※3 | Ptfe | 2 |
| 6 | Sigillo dello stelo | EPDM/NBR/FPM ※4 | 1 |
| 7 | Staffa di montaggio | PA66 | 1 |
| 8 | Finestra di vista | PC trasparente | 1 |
| 9 | Volantino ※5 | POM | 1 |
| 10 | Etichetta | PC | 1 |
| 11 | Copertura superiore | Lega PC ※6 | 1 |
| 12 | Dado di bloccaggio pressacavo | PA66 | 1 |
| 13 | Copertura inferiore | Lega PC ※6 | 1 |
| 14 | Guarnizione del cofano | EPDM/NBR/FPM ※4 | 1 |
※ 3 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※ 4 Altri materiali sono personalizzabili.
※5 Serie 30SJ senza volantino.
※6 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

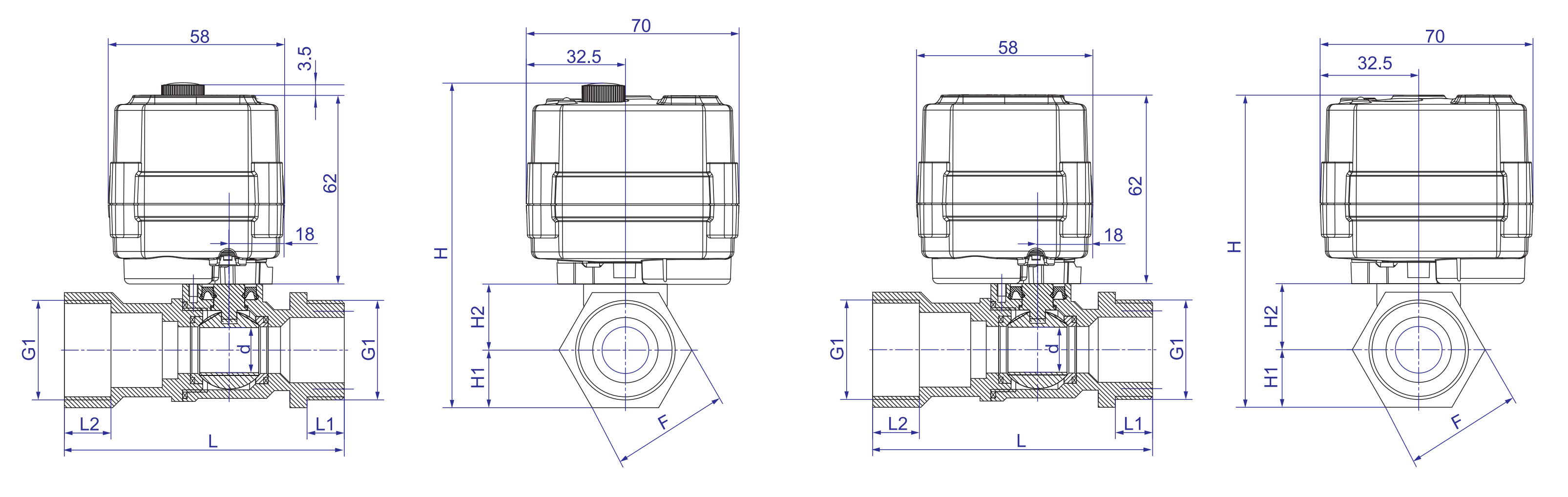

| Dimensioni-30S 【DN20-DN32】 | Dimensioni-30SJ 【DN20-DN32】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | L1 | L2 | L | H | H1 | H2 | F | G1 | Materiale | W (kg) | |
| ANNI '30 | 30SJ | |||||||||||||
| Passaggio ridotto a 2 vie | Filettatura maschio e femmina | DN20 | 14.0 | 10 | 15 | 67.5 | 103.25 | 99.75 | 16.5 | 21.25 | 28.58 | G3/4 ' | Cu | - |
| Filettatura maschio e femmina | DN25 | 14.0 | 12 | 15 | 80.0 | 105.25 | 101.75 | 18.5 | 21.25 | 37.00 | G1 ' | Cu | - | |
| Filettatura maschio e femmina estesa | DN25 | 14.0 | 12 | 15 | 90.0 | 105.25 | 101.75 | 18.5 | 21.25 | 37.00 | G1 ' | Cu | - | |
| Filettatura maschio e femmina | DN32 | 18.5 | 20 | 13 | 85.0 | 114.25 | 110.75 | 24.0 | 24.75 | 48.00 | G1-1/4 ' | Cu | - | |
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
