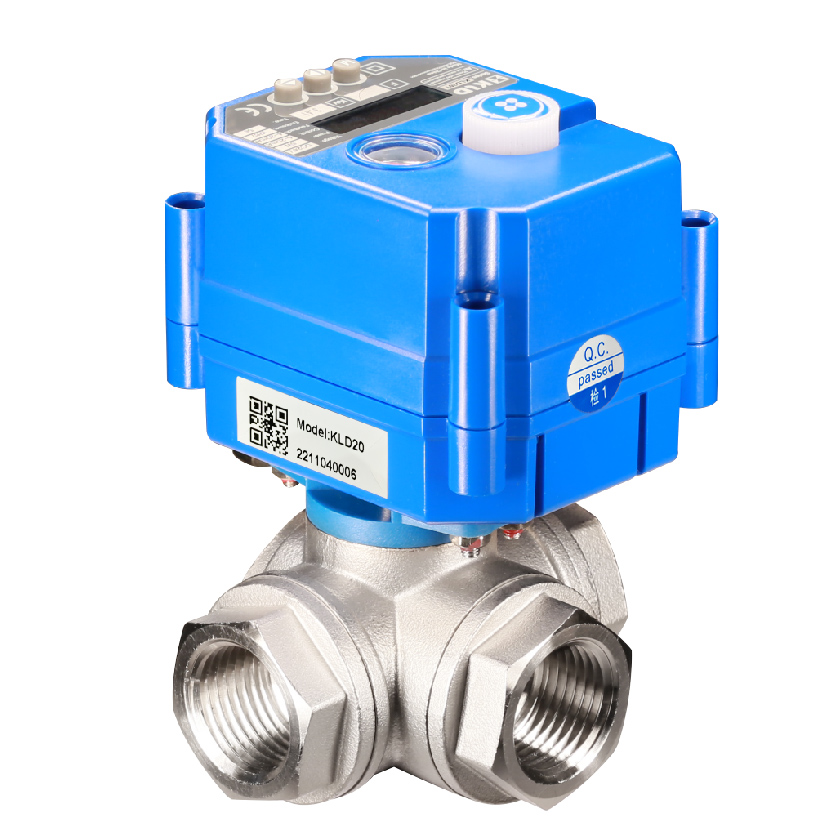

Uno scarso controllo del flusso drena rapidamente le risorse nelle strutture industriali e commerciali. Provoca gravi sprechi energetici, instabilità del processo e usura prematura delle apparecchiature. I guasti catastrofici del sistema spesso iniziano con un singolo componente non corrispondente, incapace di gestire le condizioni dinamiche del fluido. La selezione di un valore di modulazione va ben oltre la semplice corrispondenza delle dimensioni dei tubi e dei valori nominali delle flange. Richiede un allineamento preciso della fluidodinamica, delle cadute di pressione, della compatibilità dei materiali e della risposta dell'attuatore. Senza che questi elementi lavorino insieme, ottenere un controllo stabile e ripetibile è fisicamente impossibile. Questa guida fornisce un quadro sistematico e basato sulla progettazione per valutare, dimensionare e specificare la valvola modulante corretta . Imparerai come ottimizzare i cicli di processo, prevenire fenomeni distruttivi relativi ai fluidi e garantire affidabilità a lungo termine in applicazioni impegnative.
Il dimensionamento non è negoziabile: il sovradimensionamento è la causa più comune di scarso controllo e di oscillazione della valvola; è obbligatorio un calcolo accurato del coefficiente di flusso (Cv).
L'applicazione determina il tipo di valvola: le valvole a globo offrono una precisione senza pari, mentre le valvole a sfera con attacco a V e le valvole a farfalla ad alte prestazioni forniscono soluzioni economicamente vantaggiose per caratteristiche di flusso specifiche e diametri di tubo più grandi.
L'attuazione determina la precisione: il corpo fisico della valvola è efficace quanto l'attuatore e il posizionatore intelligente che ne guidano la modulazione.
Il contesto è importante: i criteri di selezione cambiano radicalmente a seconda che l'applicazione sia un processo industriale pesante o un sistema HVAC/idronico commerciale.
La mitigazione del rischio prolunga la durata della vita: affrontare in modo proattivo la pressione differenziale previene fenomeni distruttivi come cavitazione, lampeggiamento ed eccessivo rumore aerodinamico.

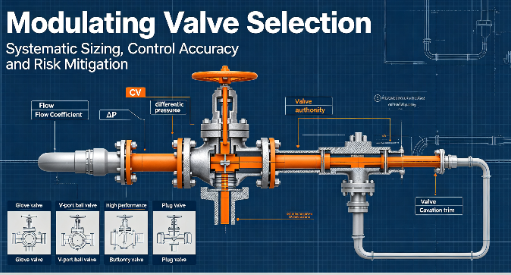

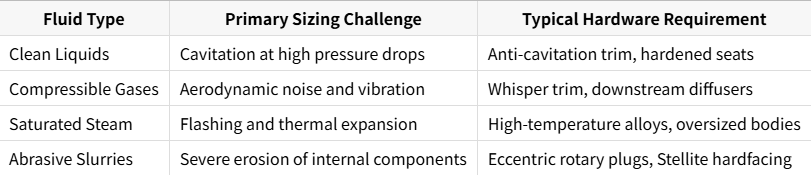

Prima di valutare le opzioni hardware, è necessario definire le esatte condizioni dei fluidi del proprio sistema. Raccogliere dati precisi sul tipo di fluido che attraversa la linea. È necessario sapere se il sistema gestisce un impasto liquido, gassoso, vapore o abrasivo. Determinare il peso specifico, la viscosità dinamica e gli intervalli di temperatura operativa. Queste variabili determinano il comportamento del fluido sotto diversi stati di pressione. Il peso specifico altera direttamente i calcoli del flusso di massa, mentre la viscosità influisce sul numero di Reynolds. I fluidi altamente viscosi come oli pesanti o polimeri richiedono approcci di dimensionamento completamente diversi rispetto all'acqua. Successivamente, mappare le portate volumetriche o di massa. È necessario identificare le portate minima assoluta, funzionamento normale e massima assoluta. Questi numeri stabiliscono l'intervallo di controllo richiesto per l'apparecchiatura. Non riuscire a stabilire questa linea di base porta a errori immediati di specifica. Non puoi controllare ciò che non hai misurato accuratamente.
Le valvole modulanti forniscono funzionalità di strozzamento continuo. Utilizzano elementi di chiusura interni per regolare dinamicamente l'area di flusso in base a un segnale esterno. Le valvole di intercettazione isolano rigorosamente il flusso, rimanendo completamente aperte o completamente chiuse. Esiste un malinteso comune riguardo alle valvole a sfera e a maschio standard. Sebbene le versioni standard si adattino perfettamente alle applicazioni di isolamento on-off, non riescono a garantire una strozzatura precisa. Le versioni caratterizzate sono specificatamente progettate per la modulazione. Il successo nella modulazione richiede il rispetto di rigorosi criteri di prestazione. È necessario definire limiti accettabili di banda morta, che determinano la variazione minima del segnale richiesta per avviare il movimento fisico. È inoltre necessario stabilire le tolleranze dell'isteresi, assicurando che la valvola raggiunga esattamente la stessa posizione indipendentemente dal fatto che si stia aprendo o chiudendo. Infine, è necessario selezionare la caratteristica di flusso intrinseca corretta in base alle dinamiche del ciclo di processo.
Lineare: la capacità del flusso aumenta linearmente con la corsa della valvola. Questo profilo funziona meglio per i sistemi di controllo del livello del liquido in cui la caduta di pressione rimane relativamente costante.
Uguale percentuale: incrementi uguali di viaggio producono cambiamenti percentuali uguali nel flusso esistente. Questa è la scelta standard per la maggior parte dei circuiti di riscaldamento, raffreddamento e controllo della pressione in cui le cadute di pressione del sistema variano in modo significativo.
Apertura rapida: il flusso massimo viene raggiunto rapidamente entro il primo 20% della corsa. Sebbene utilizzato principalmente per l'isolamento on-off, occasionalmente serve specifiche applicazioni di scarico della pressione.
Il diametro del tubo funge da filtro fisico primario per la selezione dell'apparecchiatura. Limita le opzioni disponibili in base alla geometria e alla velocità del fluido. Le valvole a globo e le valvole a sfera caratterizzate dominano le reti di tubazioni più piccole. Sono generalmente preferiti per linee di processo di diametro inferiore a quattro pollici. Le valvole a farfalla ad alte prestazioni diventano lo standard per le tubazioni di grande diametro. Una volta superati i sei-otto pollici, il peso e l'ingombro fisico delle valvole a globo diventano proibitivi. Le valvole a farfalla offrono una soluzione altamente pratica per queste linee più grandi. Tuttavia, è necessario garantire che la velocità del fluido rimanga entro limiti accettabili. La velocità del liquido dovrebbe generalmente rimanere inferiore a 15 piedi al secondo per prevenire una grave erosione delle tubazioni a valle. La velocità del gas deve rimanere al di sotto di Mach 0,3 per evitare un'eccessiva generazione di rumore. Controllare sempre la pianificazione del tubo, poiché pareti più spesse riducono il diametro interno e aumentano la velocità effettiva del fluido.
Le valvole a globo costringono il fluido attraverso un percorso di flusso ristretto e tortuoso. Questo design interno offre un controllo superiore e una rangeability eccezionalmente elevata. Consente il posizionamento esatto dell'otturatore rispetto all'anello della sede. Rappresentano il punto di riferimento per la precisione di strozzatura nei processi critici. È possibile specificare trim non bilanciati o con pressione bilanciata a seconda della forza dell'attuatore disponibile. I tappi bilanciati utilizzano la pressione del fluido per equalizzare le forze attraverso l'elemento di chiusura, consentendo di utilizzare attuatori significativamente più piccoli. I trim guidati da gabbia forniscono un'enorme stabilità contro le forze laterali del fluido, prevenendo vibrazioni e usura dello stelo nelle applicazioni ad alta velocità. Tuttavia, le valvole a globo presentano notevoli compromessi. Affronterai un ingombro fisico maggiore e un peso maggiore. Generano inoltre una caduta di pressione intrinseca significativamente più elevata rispetto alle alternative rotanti, che richiede una maggiore potenza di pompaggio dal sistema.
Le valvole a sfera con porta a V presentano un caratteristico intaglio a 'V' ricavato direttamente nella sfera. Questo design consente un controllo preciso del flusso mantenendo un percorso del flusso relativamente non ostruito quando è completamente aperto. L'azione di taglio tra l'intaglio a V e la guarnizione li rende eccellenti in condizioni difficili. Quando la valvola si chiude, il bordo metallico taglia direttamente le fibre e le particelle, prevenendone l'intasamento. Sono ideali per fanghi fibrosi, acque reflue e applicazioni su pasta di legno e carta. Usateli quando avete bisogno di un'elevata capacità di flusso combinata con capacità di chiusura ermetica. Offrono una caratteristica di flusso pari percentuale, che li rende altamente efficaci per i circuiti di controllo della temperatura. Tieni presente che le valvole a sfera sono dispositivi ad alto recupero, il che significa che comportano un rischio maggiore di cavitazione nelle applicazioni con liquidi rispetto alle valvole a globo.
Le valvole a farfalla offrono eccellenti capacità di modulazione nelle tubazioni di grande diametro. Le tradizionali valvole a globo diventano rapidamente poco pratiche ed eccessivamente pesanti in queste dimensioni. Le valvole a farfalla ad alte prestazioni utilizzano design con doppio o triplo offset per ridurre al minimo l'usura della sede durante il funzionamento. Un design a doppio sfalsamento sposta il disco dalla linea centrale dell'albero e dalla linea centrale del tubo. Un design a triplo offset aggiunge un angolo di seduta conico. Questa geometria elimina lo sfregamento tra disco e sede durante tutta la corsa, allungando drasticamente la durata della guarnizione. Risparmiano spazio significativo e riducono i requisiti di supporto strutturale. Tuttavia, possiedono limitazioni distinte. Il loro raggio di controllo effettivo è più ristretto e in genere va da 20 a 70 gradi di apertura del disco. Sono anche altamente suscettibili agli effetti della coppia dinamica. Quando il disco si avvicina a 60 gradi di apertura, le elevate velocità del fluido creano forze aerodinamiche che tentano attivamente di chiudere la valvola, richiedendo un'attuazione robusta per mantenere la posizione.
Le valvole a maschio caratterizzate gestiscono ambienti altamente abrasivi e fluidi altamente corrosivi. La loro robustezza e durata non ha eguali nelle difficili condizioni minerarie o di lavorazione chimica. Il design eccentrico dell'otturatore solleva l'otturatore dalla sede immediatamente dopo l'apertura. Questa azione a camma riduce l'attrito di rottura e previene la grave usura riscontrata nelle valvole a maschio con manicotto standard. Sono eccellenti per i fanghi erosivi come i residui minerari. Il compromesso principale riguarda i requisiti di attuazione. Richiedono una coppia di spunto e di funzionamento significativamente più elevata per poter modulare in modo efficace. È necessario dimensionare l'attuatore in modo conservativo per superare questo attrito meccanico intrinseco ed evitare che la valvola si blocchi durante il funzionamento.

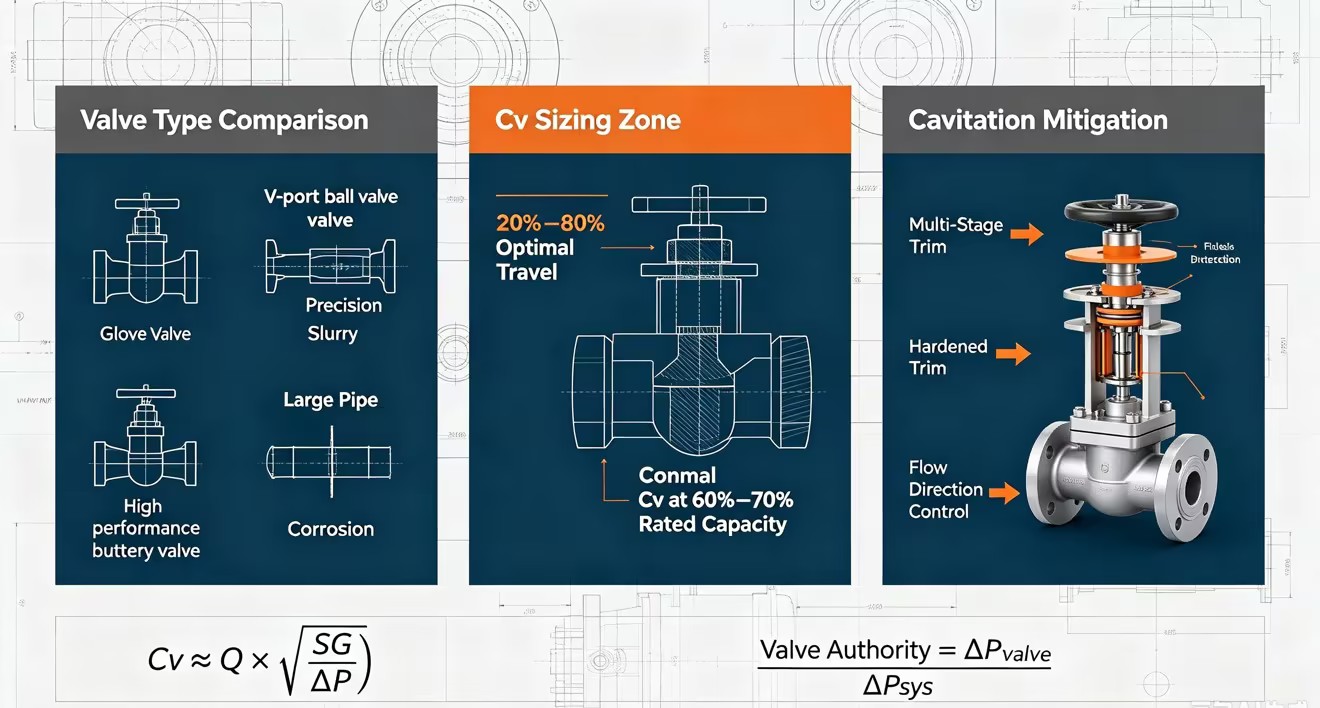

Il dimensionamento accurato si basa interamente sul calcolo del coefficiente di flusso (Cv). Questa metrica utilizza la portata specifica, il peso specifico del fluido e la caduta di pressione consentita. Determina l'esatta portata volumetrica necessaria per soddisfare il processo. Concettualmente, un Cv equivale a un gallone americano al minuto di acqua a 60 gradi Fahrenheit che scorre attraverso la valvola con una caduta di pressione di 1 psi. Seguire una rigorosa regola pratica durante il dimensionamento. L'apparecchiatura deve funzionare con un'apertura compresa tra il 20% e l'80% durante condizioni di flusso normali. Questa gamma specifica garantisce stabilità di controllo. Mantiene l'elemento di chiusura lontano dalla sede per prevenire l'erosione e allo stesso tempo fornisce un buffer sufficiente per picchi di processo imprevisti.
Raccogliere le portate massime, normali e minime assolute per il ciclo di processo specifico.
Determinare la caduta di pressione consentita attraverso la valvola in ciascuna di queste tre condizioni di flusso.
Calcolare il Cv richiesto per gli stati massimo, normale e minimo utilizzando le equazioni di dimensionamento ISA standard.
Selezionare un corpo valvola e una dimensione del trim in cui il Cv calcolato normale rientri tra il 60% e il 70% circa della capacità nominale totale della valvola.
La pressione differenziale gioca un ruolo fondamentale sia nel dimensionamento che nella selezione dell'attuatore. Incide direttamente sulle forze meccaniche che agiscono sul rivestimento interno. Una valvola deve assorbire una percentuale sufficiente della caduta di pressione totale del sistema per mantenere l'autorità sul flusso. Questo concetto è noto come autorità della valvola. L'autorità è il rapporto tra la caduta di pressione attraverso la valvola completamente aperta e la caduta di pressione totale del sistema. Se l'autorità scende al di sotto di 0,3, la caratteristica di flusso installata distorce gravemente. Una valvola equipercentuale inizierà a comportarsi come una valvola lineare. Ciò rovina l'accordatura del loop e rende impossibile il controllo stabile. Sarà la tubazione del sistema a dettare la portata piuttosto che il circuito di controllo.
Selezionare i materiali del corpo e del rivestimento in base rigorosamente alla corrosività del fluido, al potenziale di erosione e alla temperatura di esercizio. Le opzioni comuni includono l'acciaio al carbonio WCB per uso generale e l'acciaio inossidabile CF8M per una moderata resistenza alla corrosione. Leghe esotiche come Hastelloy, Monel o Titanio diventano necessarie per ambienti chimici estremi. Per il rivestimento interno, l'acciaio inossidabile 316 è lo standard del settore. Aggiungere un rivestimento duro in stellite all'otturatore e alla sede per applicazioni ad alta caduta di pressione per prevenire la trafilatura e l'erosione del filo. È inoltre necessario allineare le specifiche alle classi di tenuta della sede ANSI/FCI 70-2. Abbina la classe specifica ai requisiti della tua applicazione per evitare di specificare eccessivamente e gonfiare i budget del progetto.
| Classe di perdita | Perdita massima consentita | Mezzo di prova tipico |
|---|---|---|
| Classe II | 0,5% della capacità nominale | Aria o Acqua |
| Classe III | 0,1% della capacità nominale | Aria o Acqua |
| Classe IV | 0,01% della capacità nominale | Aria o Acqua |
| Classe V | 5 x 10^-4 ml/min di acqua per pollice di diametro dell'orifizio per differenziale psi | Acqua |
| Classe VI | Bolle al minuto (varia in base alla dimensione della porta) | Aria o azoto |
I pesanti requisiti industriali si concentrano fortemente su parametri operativi estremi. È necessario tenere conto delle alte temperature, della corrosività aggressiva e delle massicce pressioni differenziali. L'attenzione è rivolta alla robustezza, ai corpi flangiati pesanti e all'integrità metallurgica. I sistemi HVAC commerciali e idronici operano con priorità completamente diverse. Utilizzano attacchi filettati o scanalati con corpi in bronzo o ghisa. Si concentrano sul mantenimento di un flusso costante attraverso i diversi carichi dell'edificio per garantire il comfort degli occupanti. Le valvole di controllo indipendenti dalla pressione (PICV) offrono una soluzione di modulazione specializzata per queste reti idroniche. Combinano un regolatore di pressione differenziale con una valvola di controllo. Il regolatore interno assorbe le fluttuazioni della pressione del sistema, garantendo che la batteria dell'acqua refrigerata o calda riceva l'esatta portata richiesta indipendentemente da ciò che stanno facendo le altre valvole nell'edificio.
Gli attuatori pneumatici a membrana sono il cavallo di battaglia del settore. Usano un semplice meccanismo a molla e diaframma in gomma. Offrono un'affidabilità comprovata e forniscono funzionalità di sicurezza immediata attraverso azioni di ritorno a molla per carichi pesanti. La loro velocità di risposta è eccellente per i cicli di processo in rapido movimento. Gli attuatori elettrici utilizzano motori e treni di ingranaggi. Sono ideali per applicazioni su condotte remote prive di infrastrutture per l'aria strumentale. I recenti progressi hanno migliorato drasticamente le loro capacità di ciclo di lavoro continuo e la precisione di posizionamento. Gli attuatori idraulici ed elettroidraulici gestiscono le condizioni più estreme. Utilizzano una pompa idraulica autonoma azionata da un motore elettrico. Rimangono la soluzione di riferimento per massicci requisiti di coppia, elevate richieste di spinta e rapidi tempi di risposta alle emergenze su valvole di tubazioni di grandi dimensioni.
La valvola fisica si affida interamente al suo circuito di controllo per funzionare. Un posizionatore misura la posizione effettiva dello stelo e regola la forza motrice sull'attuatore finché lo stelo non raggiunge il target. I posizionatori intelligenti digitali eliminano l'attrito meccanico e riducono drasticamente l'isteresi. Garantiscono che l'elemento di chiusura corrisponda esattamente al segnale di controllo in ingresso dal PLC o DCS. Questo segnale utilizza in genere un cablaggio standard da 4-20 mA o protocolli digitali come HART e Foundation Fieldbus. I posizionatori intelligenti utilizzano microprocessori per eseguire routine di calibrazione automatica. Offrono anche funzionalità diagnostiche di bordo avanzate. Monitorano continuamente la corsa totale della valvola, il conteggio dei cicli, i livelli di attrito e la coppia di spunto. Questi dati vengono inseriti direttamente nel software di manutenzione predittiva, consentendo ai tecnici di ricostruire l'apparecchiatura prima che si verifichi un guasto catastrofico.
La cavitazione si verifica quando la pressione del fluido scende al di sotto della pressione di vapore nella vena contratta, che è il punto di flusso più stretto all'interno del corpo della valvola. Questa caduta di pressione provoca la formazione di bolle di vapore. Quando il fluido si sposta nell'area più ampia a valle, la velocità diminuisce e la pressione viene ripristinata. Questa ripresa costringe le bolle a collassare violentemente, rilasciando onde d’urto distruttive. Il lampeggiamento si verifica quando il fluido rimane vapore a valle perché la pressione non torna mai al di sopra del limite di pressione del vapore. Entrambi i fenomeni distruggono rapidamente i componenti metallici interni attraverso gravi vaiolature. La mitigazione richiede strategie ingegneristiche specifiche. Utilizzare il trim anticavitazione multistadio per abbattere gradualmente la caduta di pressione su più stadi, evitando che la pressione scenda al di sotto del limite del vapore. Impiega materiali induriti come il rivestimento in stellite per le aree critiche soggette a usura. Puoi anche modificare la direzione del flusso in modo che scorra sopra il tappo anziché sotto di esso, dirigendo le bolle che collassano al centro del tubo, lontano dalle superfici metalliche.
Le elevate cadute di pressione nei fluidi comprimibili generano un forte rumore aerodinamico poiché il gas si espande rapidamente. Questa energia acustica provoca vibrazioni distruttive ad alta frequenza che degradano l'infrastruttura delle tubazioni, cristallizzano le saldature metalliche e danneggiano la strumentazione vicina. Anche i livelli di rumore superiori a 85 dBA pongono gravi rischi per la sicurezza del personale dell'impianto. È necessario gestire questa energia in modo sicuro. Le soluzioni includono l'installazione di finiture speciali per l'attenuazione del rumore all'interno del corpo della valvola. Questi rivestimenti utilizzano gabbie con migliaia di piccoli fori tagliati al laser per dividere il flusso principale in flussi più piccoli e più silenziosi. È inoltre possibile utilizzare diffusori a valle per gestire gradualmente l'espansione del gas su un'area più ampia. Specificare schemi di tubi più spessi aiuta a contenere l'energia acustica in modo sicuro all'interno del perimetro della tubazione, impedendo che si irradi nella struttura.
Il sovradimensionamento rimane l’errore ingegneristico più frequente e dannoso nel controllo del flusso. Quando si seleziona una valvola basandosi esclusivamente sulla dimensione della linea anziché sul Cv calcolato, la valvola risulta essere troppo grande per il processo. Una valvola sovradimensionata funziona con un'apertura compresa tra il 5% e il 10% per ottenere la portata richiesta. La spina si trova proprio sul sedile. Il fluido ad alta velocità fuoriesce attraverso questo piccolo spazio, provocando una grave trafilatura del filo e l'erosione delle superfici di tenuta. Ne consegue inoltre una scarsa risoluzione del controllo. Piccoli movimenti dell'attuatore causano enormi cambiamenti nel flusso. Il circuito di controllo cercherà costantemente la posizione corretta, oscillando all'infinito. Questa instabilità consuma la baderna dell'attuatore, distrugge i collegamenti del posizionatore e interrompe l'intero ciclo di processo. Misurare sempre in base al Cv effettivamente calcolato.
Controlla il tuo sistema di tubazioni esistente per determinare le portate esatte minima, normale e massima prima di valutare qualsiasi opzione hardware.
Calcolare il coefficiente di flusso (Cv) richiesto per tutte le condizioni operative per stabilire la capacità di base e prevenire un sovradimensionamento distruttivo.
Seleziona uno stile di corpo valvola che corrisponda alle caratteristiche di flusso richieste, ai limiti di caduta di pressione e ai vincoli fisici del tubo.
Specificare i materiali del trim e le classi di perdita in base rigorosamente alla corrosività del fluido, alla temperatura e ai requisiti di arresto del sistema.
Installa un posizionatore digitale intelligente per eliminare l'isteresi meccanica, garantire un tracciamento preciso e consentire il monitoraggio della manutenzione predittiva.
R: Una valvola modulante regola continuamente l'area del flusso per controllare con precisione la portata del fluido. Rallenta il flusso in base a un segnale analogico o digitale variabile. Una valvola di intercettazione funziona solo in due posizioni distinte: completamente aperta o completamente chiusa. Le valvole on-off sono progettate esclusivamente per l'isolamento, non per la regolazione della portata.
R: Il Cv determina l'esatta capacità di flusso che una valvola può gestire con una specifica caduta di pressione. Un calcolo accurato impedisce il sovradimensionamento. Le valvole sovradimensionate funzionano troppo vicine alla sede, causando una rapida usura, una scarsa risoluzione del controllo e instabilità del sistema. Il corretto dimensionamento Cv garantisce che l'apparecchiatura funzioni nel suo intervallo di controllo ottimale.
R: Le valvole a sfera standard sono generalmente inadatte per una modulazione precisa a causa del loro elevato recupero e delle caratteristiche di flusso non lineare. Tuttavia, le valvole a sfera caratterizzate, come i design con porta a V, sono progettate specificamente per la modulazione. Forniscono un profilo di flusso preciso e un'elevata rangeability adatti per applicazioni di strozzamento impegnative.
R: La cavitazione si verifica quando la pressione del fluido scende al di sotto della pressione di vapore all'interno della valvola, formando bolle. Quando la pressione si ripristina a valle, queste bolle collassano violentemente. Questo collasso genera onde d'urto localizzate che possono danneggiare gravemente il rivestimento interno e le tubazioni. Per prevenire questo fenomeno vengono utilizzati trim multistadio.
R: Gli attuatori pneumatici sono preferiti quando sono necessari tempi di risposta rapidi, affidabilità comprovata e azioni meccaniche di sicurezza tramite ritorni a molla per carichi pesanti. Gli attuatori elettrici vengono scelti quando l'aria strumentale non è disponibile o quando è necessaria un'integrazione digitale precisa senza installare una nuova infrastruttura pneumatica.
