Un controllo impreciso dei fluidi drena i budget operativi e accelera l’usura delle apparecchiature negli impianti industriali. Il controllo del flusso binario funziona rigorosamente negli stati completamente aperto o completamente chiuso. Questa metodologia on-off non riesce completamente a mantenere i setpoint dinamici per temperatura, pressione o portata in presenza di carichi di sistema fluttuanti. Le variabili di processo cambiano costantemente. Avete bisogno di una soluzione meccanica in grado di effettuare una regolazione continua e proporzionale per soddisfare queste esigenze di cambio.
Comprendere la meccanica precisa di una valvola modulante è il primo passo per specificare l'architettura di controllo corretta per la vostra struttura. Questa conoscenza fondamentale consente agli ingegneri di ottimizzare l'efficienza dei processi, stabilizzare i cicli di controllo e mitigare le responsabilità di manutenzione a lungo termine. La selezione dei componenti giusti previene guasti catastrofici alle tubazioni e garantisce una precisa regolamentazione ambientale o chimica.
Una valvola modulante regola il flusso in modo proporzionale tra 0% e 100% utilizzando un segnale di controllo continuo, consentendo il mantenimento preciso e automatizzato dei setpoint del sistema.
Una modulazione affidabile richiede la perfetta integrazione di tre componenti distinti: il corpo valvola (regolazione del fluido), l'attuatore (forza motrice) e il posizionatore (precisione del feedback).
La selezione del tipo di valvola corretto (a globo, a sfera con attacco a V, a farfalla) richiede il bilanciamento del coefficiente di flusso richiesto (Cv) rispetto alla caduta di pressione, alle proprietà del fluido (liquido, gas, vapore) e alle caratteristiche di flusso intrinseche.
Il dimensionamento o la selezione impropria dei componenti introduce rischi critici di implementazione, tra cui cavitazione, lampeggiamento, attrito e caccia al circuito di controllo.
Il controllo binario si basa su valvole on-off. Queste valvole esistono solo in due stati: 100% aperte o 0% chiuse. Questa limitazione provoca forti sollecitazioni meccaniche all'interno delle reti di tubazioni. La chiusura rapida di una valvola di isolamento standard arresta istantaneamente la quantità di moto del fluido. Questa improvvisa decelerazione genera un'onda d'urto idraulica nota come colpo d'ariete. L'energia cinetica del fluido in movimento si trasforma in enormi picchi di pressione. Queste punte rompono le guarnizioni, distruggono la strumentazione e strappano i supporti delle tubazioni dai loro ancoraggi. Lo vediamo spesso nei circuiti dell'acqua di raffreddamento mal progettati in cui gli operatori utilizzano valvole a saracinesca per la strozzatura.
Inoltre, il controllo binario fallisce completamente nelle applicazioni che richiedono una regolazione continua della variabile. Considera uno scambiatore di calore progettato per emettere fluido esattamente a 150 ° F. Se la valvola di alimentazione del vapore passa solo da completamente aperta a completamente chiusa, la temperatura di uscita oscillerà notevolmente. Il sistema supererà e non raggiungerà costantemente il setpoint target. Questo comportamento irregolare rovina la qualità del prodotto e spreca immense quantità di energia termica.
I sistemi dinamici richiedono risposte proporzionali. I requisiti operativi impongono l'uso della modulazione quando sono obbligatorie tolleranze strette. Se una reazione chimica richiede una velocità di avanzamento precisa entro l'1%, il controllo binario non può avere successo. È necessario utilizzare la regolazione continua.
Anche le richieste di carico variabile necessitano di modulazione. La domanda a valle raramente rimane statica. Poiché i consumatori prelevano più acqua da un sistema municipale, o poiché un edificio richiede più raffreddamento durante le ore di punta del pomeriggio, la portata deve adattarsi di conseguenza. La regolazione graduale del flusso protegge le sensibili apparecchiature a valle. L'aumento lento della pressione impedisce che picchi improvvisi danneggino le delicate membrane di filtrazione o le pale delle turbine che girano eccessivamente.
Le temperature degli edifici commerciali variano in base ai livelli di occupazione, al guadagno di calore solare e alle condizioni meteorologiche esterne. Una valvola modulante controlla automaticamente questi spazi interni. Regola con precisione il flusso di acqua refrigerata o calda attraverso le batterie delle unità di trattamento aria. Quando la temperatura ambiente si avvicina al setpoint del termostato, la valvola si chiude gradualmente. Riduce il flusso d'acqua per adattarlo esattamente al carico termico. Questa precisa limitazione previene fastidiosi sbalzi di temperatura e riduce drasticamente il consumo energetico degli impianti di refrigerazione e delle caldaie. Negli ambienti universitari di grandi dimensioni, centinaia di queste valvole lavorano in tandem per bilanciare l'intera rete idronica.
Le reazioni chimiche richiedono severi controlli ambientali per rimanere sicure e produttive. I liquidi volatili e i gas reattivi richiedono pressioni e portate esatte. Le valvole di controllo modulanti mantengono questi parametri. Garantiscono reazioni chimiche sicure e stabili all'interno dei reattori pressurizzati. Una leggera deviazione nel flusso del catalizzatore può rovinare un intero lotto di produzione o innescare una pericolosa fuga termica. La modulazione continua previene queste costose escursioni regolando le portate in tempo reale in base al feedback del sensore. Spesso installiamo valvole in leghe specializzate in queste unità per gestire materie prime altamente corrosive mantenendo al contempo strette tolleranze di controllo.
Le centrali elettriche si affidano alla fornitura precisa di vapore ad alta pressione per far girare enormi turbine. Le valvole modulanti regolano questo vapore su una parte o su tutta la loro corsa. Ottimizzano l’efficienza della turbina adattando il flusso di vapore direttamente alla domanda della rete elettrica. Durante le sequenze di avvio, queste valvole si aprono in modo incrementale. Questa lenta introduzione di vapore riscalda gradualmente le tubazioni. La modulazione precisa protegge l'infrastruttura di generazione di energia da shock termico, distorsione dei tubi e condizioni catastrofiche di velocità eccessiva. Anche i sistemi di acqua di alimentazione delle caldaie fanno molto affidamento su queste valvole per mantenere i livelli dei fusti in condizioni di carico in rapido cambiamento.

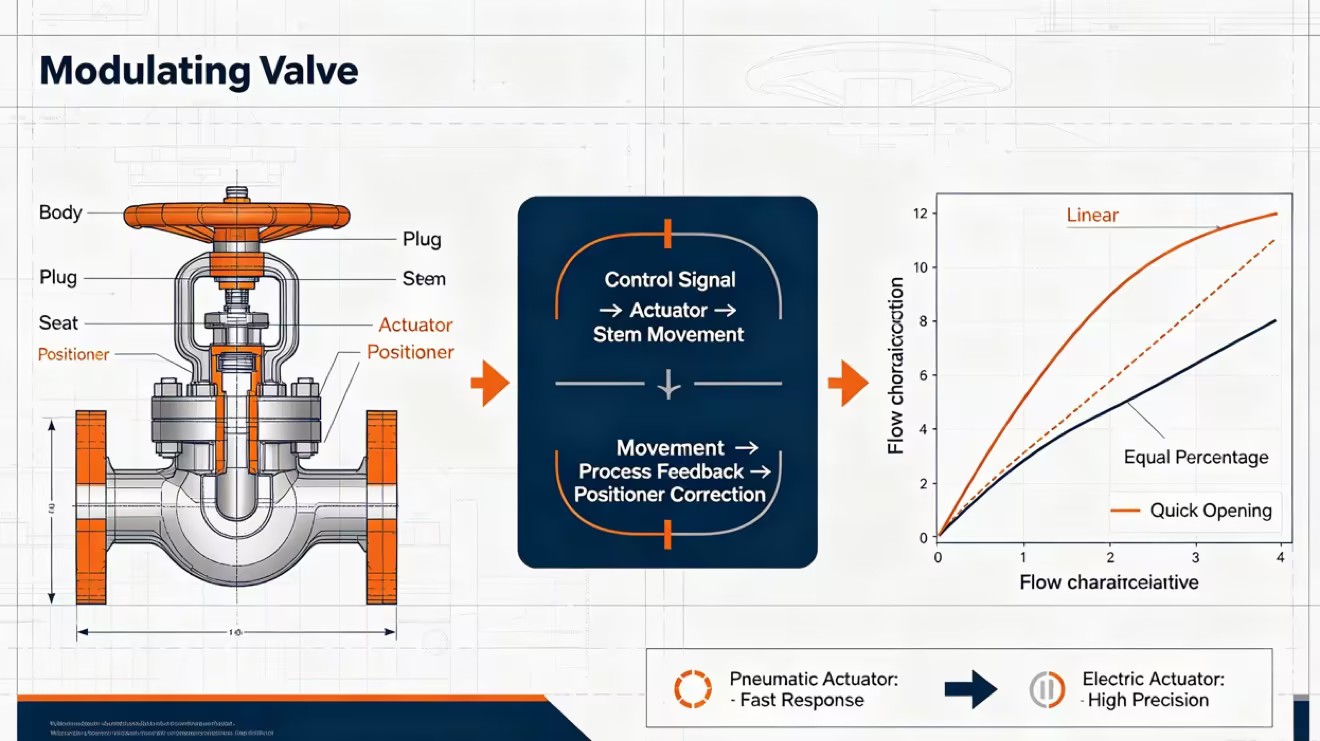

Il corpo della valvola funge da confine di pressione primaria. Contiene le parti interne bagnate, note collettivamente come rivestimento. Il rivestimento generalmente comprende l'otturatore, l'anello di sede e lo stelo della valvola. Questi componenti limitano o consentono fisicamente il passaggio del fluido. Man mano che lo stelo si muove, l'otturatore si avvicina o si allontana dalla sede.
La forma specifica del rivestimento determina il profilo del flusso. Un tappo a disco piatto fornisce una caratteristica di apertura rapida. Un tappo parabolico o sagomato produce una caratteristica di flusso lineare o uguale percentuale. Gli ingegneri utilizzano spesso il trim guidato dalla gabbia per applicazioni ad alta pressione. La gabbia funge da cilindro guida per l'otturatore, garantendo stabilità contro le turbolenze aggressive del fluido e riducendo le vibrazioni meccaniche.
L'attuatore fornisce la forza motrice fisica necessaria per spostare lo stelo della valvola lungo la sua corsa. Traduce un segnale di controllo in movimento meccanico. L'industria utilizza diversi meccanismi di attuazione distinti:
Attuatori pneumatici: utilizzano aria compressa che agisce contro un diaframma flessibile o un pistone rigido. Offrono tempi di risposta rapidi e spinta elevata. Incorporano facilmente molle meccaniche per portare la valvola in una posizione sicura in caso di perdita di pressione dell'aria.
Attuatori elettrici: impiegano motori elettrici accoppiati a riduttori. Forniscono un'elevata precisione ed eliminano la necessità di una rete di aria compressa estesa a tutto l'impianto. Sono ideali per località remote.
Attuatori elettroidraulici: combinano i segnali di controllo elettrici con l'energia idraulica autonoma. Forniscono le massicce capacità di spinta richieste per valvole eccezionalmente grandi o cadute di pressione estreme.
Il posizionatore funge da cervello del gruppo modulante. Si monta direttamente sull'attuatore. Il posizionatore legge il segnale di controllo in ingresso dalla rete dell'impianto. Quindi confronta meccanicamente o digitalmente questo segnale di comando con la posizione fisica effettiva dello stelo della valvola.
Se la pressione della tubazione preme contro il tappo e lo forza fuori allineamento, si verifica una discrepanza. Il posizionatore rileva immediatamente questo errore. Applica la forza correttiva aggiungendo o scaricando la pressione dell'aria nell'attuatore. Questo feedback a circuito chiuso elimina la zona morta. Garantisce il posizionamento esatto dello stelo indipendentemente dalle forze dinamiche fluttuanti all'interno del tubo.
Il controllo automatizzato richiede protocolli di comunicazione standardizzati. Il posizionatore deve capire cosa vuole che faccia il sistema di controllo centrale. Gli ingressi standard del settore comandano la posizione della valvola. I segnali analogici, principalmente 4-20 mA, rimangono i più comuni. Un segnale da 4 mA normalmente comanda la chiusura completa della valvola, mentre un segnale da 20 mA ne comanda l'apertura completa.
Le strutture moderne utilizzano protocolli di bus di campo digitali come HART, Profibus o Foundation Fieldbus. Questi segnali digitali trasportano il comando di posizione primario insieme a ricchi dati diagnostici. Si interfacciano perfettamente con i controllori logici programmabili (PLC) o i sistemi di controllo distribuito (DCS). Il processore centrale calcola l'output richiesto in base agli algoritmi PID e invia il comando esatto al posizionatore per un controllo completamente automatizzato.
Gli ingegneri considerano universalmente le valvole a globo lo standard industriale per la strozzatura ad alta precisione. Il percorso del fluido interno costringe il mezzo a cambiare direzione due volte. Questo percorso tortuoso crea una caduta di pressione naturalmente elevata. Le valvole a globo gestiscono eccezionalmente bene condizioni di servizio severe. Offrono capacità di chiusura ermetica ed eccellente rangeability. Il loro design robusto consente loro di resistere alle alte velocità e alle turbolenze associate a una riduzione aggressiva della pressione. Spesso specifichiamo valvole a globo per l'acqua di alimentazione delle caldaie e le stazioni di scarico del vapore ad alta pressione dove il controllo preciso non è negoziabile.
Le applicazioni di controllo del flusso ad alta capacità spesso utilizzano valvole a sfera con porta a V. Una valvola a sfera standard presenta una porta circolare. All'apertura, l'area del flusso cambia in modo non lineare, determinando uno scarso controllo della strozzatura. Il design V-port risolve questo problema. I produttori realizzano una tacca a forma di 'V' nella palla. Mentre la sfera ruota, questa tacca espone gradualmente l'area del flusso. Questa geometria consente una caratteristica di flusso altamente lineare. Le valvole con porta a V forniscono un'elevata capacità di flusso insieme a un controllo preciso. Eccellono nella gestione di liquami fibrosi, pasta di carta e fluidi puliti. L'azione di taglio dell'intaglio a V impedisce inoltre alle particelle solide di inceppare il meccanismo.
Le tubazioni di grande diametro richiedono soluzioni economicamente vantaggiose. Le valvole a farfalla soddisfano perfettamente questo requisito grazie alle loro dimensioni faccia a faccia compatte e ai minori costi dei materiali. Tuttavia, le valvole a farfalla concentriche standard hanno difficoltà con la modulazione. Soffrono di coppie operative elevate e di scarsa risoluzione in prossimità della posizione di chiusura.
Le valvole a farfalla ad alte prestazioni utilizzano design a doppio o triplo offset. Questi offset spostano il punto di articolazione del disco lontano dalla linea centrale. Ciò riduce l'attrito del sedile e migliora la precisione dell'acceleratore. Nonostante questi miglioramenti, possiedono ancora un raggio di controllo effettivo limitato. Solitamente li moduli solo tra 20° e 70° di rotazione. Il funzionamento al di fuori di questo intervallo spesso provoca un controllo irregolare del flusso e un'usura accelerata della sede.
Il dimensionamento accurato determina le prestazioni di controllo. Il coefficiente di flusso (Cv) rappresenta la relazione matematica tra portata, gravità specifica e caduta di pressione. Per definizione, un Cv equivale a un gallone americano di acqua al minuto a 60°F che scorre attraverso una valvola con una caduta di pressione di 1 psi. Il calcolo del Cv richiesto è il passo più importante nella specifica della valvola.
Le valvole sovradimensionate causano gravi problemi operativi. Una valvola sovradimensionata deve funzionare molto vicino alla sua sede per limitare adeguatamente il flusso. Questa vicinanza fa sì che il circuito di controllo vada a caccia, oscillando costantemente in apertura e chiusura. Accelera inoltre l'usura del rivestimento a causa della compressione del fluido ad alta velocità attraverso un piccolo spazio. Al contrario, le valvole sottodimensionate non possono far passare la portata richiesta. Causano un'eccessiva perdita di pressione e generano velocità del fluido pericolose, portando a una rapida erosione e a livelli di rumore inaccettabili.
Le prestazioni teoriche spesso differiscono dall'applicazione nel mondo reale. La caratteristica di flusso intrinseca descrive il comportamento della valvola con una caduta di pressione perfettamente costante. I produttori testano e pubblicano queste curve inerenti. Tuttavia, in un sistema di tubazioni dinamico, la caduta di pressione attraverso la valvola varia al variare della portata. Questo comportamento dinamico definisce la caratteristica del flusso installato.
| Comportamento intrinseco | caratteristico del flusso (caduta di pressione costante) | Miglior caso d'uso applicativo |
|---|---|---|
| Lineare | La portata è direttamente proporzionale alla corsa della valvola (ad esempio, 50% aperta = 50% flusso). | Controllo livello liquidi, sistemi a perdite di carico costanti. |
| Uguale percentuale | Incrementi uguali della corsa della valvola producono variazioni percentuali uguali nel flusso esistente. | Controllo della temperatura, sistemi in cui la caduta di pressione varia notevolmente con il flusso. |
| Apertura rapida | Il flusso massimo viene raggiunto rapidamente con una corsa iniziale minima della valvola. | Servizio on-off, operazioni di sicurezza o operazioni di riempimento rapido dei lotti. |
Le proprietà dei fluidi determinano la selezione del materiale. I fluidi corrosivi distruggeranno rapidamente i componenti standard in acciaio al carbonio. È necessario selezionare i materiali del corpo e del rivestimento in base alla composizione chimica del supporto. Le opzioni comuni includono acciaio inossidabile 316, leghe duplex o materiali specializzati come Hastelloy e Monel per servizi con acidi severi.
Le temperature estreme influenzano pesantemente la selezione. Le applicazioni criogeniche richiedono acciai inossidabili austenitici che mantengano la tenacità a temperature inferiori allo zero. Le applicazioni con vapore ad alta temperatura richiedono leghe di cromo-molibdeno per prevenire scorrimento e deformazione. Attenersi sempre rigorosamente agli standard di settore pubblicati da organizzazioni come ASME, API e NACE. La conformità garantisce l'integrità dei limiti di pressione e protegge il personale dell'impianto.
La selezione della forza motrice comporta distinti compromessi operativi. Gli attuatori pneumatici offrono velocità di risposta eccezionalmente rapide. Reagiscono quasi istantaneamente ai segnali di controllo. Inoltre incorporano facilmente meccanismi meccanici di ritorno a molla. Se l'impianto perde energia o alimentazione d'aria, la pesante molla interna forza la valvola in una posizione sicura predeterminata. Tuttavia, i sistemi pneumatici richiedono un'infrastruttura di aria compressa affidabile, pulita e asciutta. L'umidità nelle linee dell'aria distruggerà i componenti pneumatici del posizionatore.
Gli attuatori elettrici semplificano l'installazione. Richiedono solo il passaggio dell'energia elettrica e i cavi di segnale. Eliminano la necessità di costosi compressori d'aria e tubi pneumatici. Gli attuatori elettrici forniscono un posizionamento incredibilmente preciso. Tuttavia, generalmente si attivano più lentamente degli equivalenti pneumatici. Il raggiungimento di funzionalità di sicurezza richiede batterie di backup o supercondensatori complessi, che introducono ulteriori punti di guasto elettronico.
Specificare apparecchiature standard di basso livello spesso riduce le spese in conto capitale iniziali del progetto. Tuttavia, questo approccio si rivela spesso dannoso in ambienti di processo continui. Le applicazioni per servizi gravosi degradano rapidamente i componenti standard. Una valvola più economica potrebbe subire un’erosione dell’assetto entro sei mesi, costringendo a una chiusura imprevista dell’impianto.
Investire in robuste valvole di controllo modulanti dotate di posizionatori intelligenti avanzati produce enormi dividendi operativi. La diagnostica intelligente monitora l'attrito della valvola e il consumo d'aria in tempo reale. Prevedono i guasti dell'imballaggio prima che si verifichino le emissioni fuggitive. La modulazione precisa riduce lo spreco di energia termica nei circuiti di riscaldamento. La riduzione al minimo della variabilità del processo aumenta direttamente la resa del prodotto e riduce drasticamente i tempi di inattività costosi e non pianificati.
Forti cadute di pressione innescano fenomeni idrodinamici distruttivi nelle applicazioni liquide. Il lampeggiamento si verifica quando la pressione del fluido scende al di sotto della pressione di vapore all'interno della valvola e rimane al di sotto di tale soglia a valle. Il liquido bolle allo stato di vapore. Questo vapore ad alta velocità trasporta goccioline liquide che agiscono come sabbiatrici, erodendo le tubazioni a valle.
La cavitazione avviene quando la pressione scende al di sotto della pressione del vapore ma ritorna al di sopra di essa a valle. Nella zona di bassa pressione si formano bolle di vapore. Quando la pressione si ripristina, queste bolle collassano o implodono violentemente. Queste micro-implosioni generano onde d'urto localizzate che strappano microscopici pezzi di metallo dal rivestimento della valvola. Le strategie di mitigazione includono la specifica di finiture anticavitazione multistadio. Queste gabbie specializzate spezzano la massiccia caduta di pressione in fasi più piccole e gestibili. L'utilizzo di materiali induriti come i rivestimenti in stellite resiste anche all'erosione meccanica.
L'attrito meccanico riduce gravemente le prestazioni del circuito di controllo. L'attrito, o attrito statico, impedisce allo stelo della valvola di muoversi agevolmente. Quando il controller invia una piccola variazione del segnale, lo stelo rimane in posizione a causa dell'imballaggio stretto. Il controller aumenta il segnale finché la forza dell'attuatore non supera l'attrito statico. Lo stelo poi salta improvvisamente oltre il punto di regolazione desiderato. Ciò provoca un'oscillazione ad anello infinito.
La banda morta rappresenta la pendenza meccanica nei collegamenti tra attuatore, stelo e posizionatore. Il segnale di controllo cambia, ma l'otturatore della valvola non si muove immediatamente perché i collegamenti meccanici sono allentati. I posizionatori intelligenti mitigano questi problemi. Applicano raffiche pneumatiche aggressive e calcolate per superare istantaneamente l'attrito. La scelta della baderna in PTFE a basso attrito bilancia i severi requisiti di controllo delle emissioni con la corsa regolare dello stelo.
La sicurezza dei processi richiede una manutenzione rigorosa. Le valvole modulanti sono dispositivi meccanici altamente dinamici che funzionano sotto sollecitazioni estreme. Richiedono una calibrazione di routine per garantire che le impostazioni di zero e span corrispondano perfettamente ai segnali di controllo in ingresso. Una valvola che ritiene che 4 mA significhi apertura al 5% perderà costantemente quando viene comandata la chiusura.
Le regolazioni di routine dell'imballaggio prevengono pericolose emissioni fuggitive. Il monitoraggio diagnostico avanzato tiene traccia delle curve di firma della valvola nel tempo. Confrontando i livelli attuali di attrito e il consumo d'aria con i dati di base registrati durante la messa in servizio, i team di manutenzione possono identificare l'usura interna. Questi dati predittivi evidenziano i problemi prima che si verifichi un guasto catastrofico, mantenendo i più elevati standard di sicurezza e affidabilità del processo.
Una valvola modulante rimane un requisito non negoziabile per i sistemi industriali che richiedono un controllo dinamico e continuo. Le valvole on-off binarie semplicemente non sono in grado di gestire variabili di processo precise come temperatura, pressione e portata in condizioni di carichi fluttuanti. Una modulazione precisa protegge l'infrastruttura, ottimizza l'utilizzo dell'energia e garantisce la qualità del prodotto. Basa la tua selezione iniziale su dati tecnici rigorosi. Determinare l'esatto Cv richiesto in base alle portate. Identificare lo stato del fluido come liquido, gas o vapore per prevedere i rischi idrodinamici. Calcolare il differenziale di pressione massimo consentito per selezionare lo stile di trim corretto. Infine, allinea la scelta dell'attuatore all'infrastruttura del tuo impianto esistente.
Per garantire un'implementazione corretta, eseguire i seguenti passaggi successivi:
Consultare un ingegnere specializzato in valvole per eseguire calcoli esatti del dimensionamento in condizioni di flusso minimo, normale e massimo.
Esegui analisi fluidodinamiche computazionali (CFD) per applicazioni con cadute di pressione elevate per prevedere e mitigare i rischi di cavitazione o flashing.
Definisci la compatibilità di attuatori e posizionatori per garantire un'integrazione digitale perfetta con la tua rete DCS o PLC esistente.
Stabilisci una firma diagnostica di base durante la messa in servizio iniziale per guidare tutti i futuri programmi di manutenzione predittiva.
R: Una valvola di intercettazione funziona esclusivamente in stati binari: completamente aperta o completamente chiusa. Non può regolare il flusso in modo incrementale. Una valvola modulante fornisce un controllo proporzionale continuo. Regola la sua posizione ovunque tra lo 0% e il 100% lungo la sua corsa per regolare con precisione flusso, pressione o temperatura in base a un segnale di controllo variabile.
R: I sistemi di controllo automatizzati in genere comandano queste valvole utilizzando segnali analogici come 4-20 mA o 0-10 V CC. Gli ambienti industriali moderni utilizzano spesso protocolli di bus di campo digitali, tra cui HART, Profibus o Foundation Fieldbus. Questi protocolli digitali trasmettono il comando di posizione preciso insieme a preziosi dati diagnostici e sanitari.
R: Il dimensionamento si basa sul calcolo del coefficiente di flusso (Cv). Questa formula utilizza le portate massima, normale e minima, il peso specifico del fluido e l'esatta caduta di pressione attraverso la valvola. I dati accurati sulla caduta di pressione sono fondamentali; dati errati portano a valvole sovradimensionate o sottodimensionate.
R: Le valvole a farfalla concentriche standard hanno prestazioni scarse nelle applicazioni di modulazione a causa dell'elevato attrito di sede e delle caratteristiche di flusso non lineare. Per la strozzatura è necessario utilizzare valvole a farfalla ad alte prestazioni con design a doppio o triplo offset. Anche in questo caso, il loro campo di modulazione effettivo è limitato tra 20 e 70 gradi di rotazione.
R: L'oscillazione, ovvero l'oscillazione continua attorno ad un set point, avviene per tre ragioni principali. La valvola potrebbe essere sovradimensionata, costringendola a funzionare troppo vicino alla sede. La regolazione del circuito di controllo PID potrebbe essere troppo aggressiva. Infine, una forte attrito meccanico può far sì che lo stelo della valvola salti oltre la posizione target.
R: Un posizionatore è un dispositivo di feedback montato sull'attuatore. Riceve il segnale di controllo e lo confronta con l'effettiva posizione fisica dello stelo della valvola. È necessario perché regola automaticamente la forza dell'attuatore per superare la pressione e l'attrito della tubazione, garantendo che lo stelo corrisponda all'esatta posizione comandata.
R: Con una caratteristica lineare, la capacità di flusso aumenta in modo direttamente proporzionale alla corsa della valvola. Una valvola aperta al 50% produce il 50% di flusso. Con una caratteristica uguale percentuale, incrementi uguali della corsa della valvola producono cambiamenti percentuali uguali nella portata esistente. La pari percentuale viene generalmente utilizzata per il controllo della temperatura o per sistemi con cadute di pressione variabili.
