La scelta della valvola influisce direttamente sulla stabilità, sulla sicurezza e sull'efficienza operativa del sistema. La scelta tra isolamento e regolazione modifica la fluidodinamica e la longevità del sistema. L'applicazione errata del profilo di una valvola introduce gravi rischi tecnici. Specificare eccessivamente un semplice punto di isolamento con un'unità di controllo complessa aumenta gli oneri di manutenzione e aggiunge punti di guasto non necessari. La sottospecificazione di un circuito di controllo dinamico mediante l'installazione di una valvola binaria di base comporta instabilità del processo, gravi colpi d'ariete, interblocchi di sicurezza compromessi e usura meccanica prematura. Gli ingegneri devono condurre una rigorosa valutazione tecnica per determinare i requisiti esatti della loro rete di tubazioni. Comprendere i meccanismi fondamentali di una valvola modulante rispetto al valore on-off garantisce che l'architettura del sistema sia in linea con le esigenze operative. Questa valutazione richiede l'analisi delle dinamiche del flusso, dei requisiti di feedback del circuito di controllo e delle proprietà fisiche dei mezzi di processo per scegliere tra isolamento binario e controllo proporzionale.

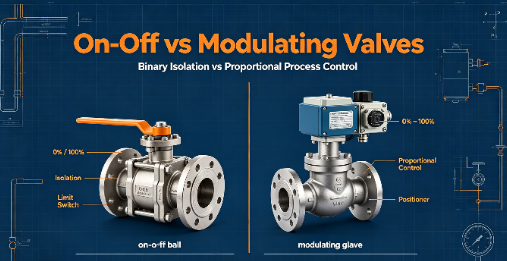

Controllo operativo binario e proporzionale: una valvola on-off funziona rigorosamente allo 0% o al 100% di apertura per l'isolamento del sistema, mentre una valvola modulante si regola continuamente attraverso lo spettro del flusso per mantenere specifici setpoint di processo.
Chiarimento sulla terminologia: nella letteratura industriale, le valvole modulanti vengono spesso chiamate 'valvole di controllo', mentre le valvole on-off sono classificate come valvole di isolamento o di blocco.
Complessità di attuazione e segnale: le valvole modulanti richiedono segnali di controllo continui (ad esempio 4-20 mA, HART o bus di campo) e posizionatori per il feedback, il che le rende intrinsecamente più complesse dei semplici segnali discreti utilizzati per le valvole on-off.
Disparità di costi e manutenzione: i costi iniziali di approvvigionamento, calibrazione e manutenzione del ciclo di vita delle valvole modulanti sono significativamente più elevati; dovrebbero essere utilizzati solo laddove sia strettamente necessaria una regolazione precisa del flusso, della temperatura o della pressione.
Specificità dell'applicazione: le valvole on-off sono lo standard del settore per l'arresto di emergenza (ESD), il riempimento batch e il routing di sicurezza, mentre le valvole modulanti sono obbligatorie per i cicli di processo dinamici e la miscelazione continua.
Una valvola on-off funziona rigorosamente come un dispositivo binario. I suoi parametri operativi sono limitati a due stati distinti: completamente aperto per consentire il flusso massimo o completamente chiuso per arrestare completamente il flusso. Questa natura binaria lo rende il meccanismo principale per l'isolamento positivo all'interno di una rete di tubazioni. Quando la valvola è aperta, il foro interno generalmente si allinea a filo con la tubazione. Questo design a passaggio completo riduce al minimo la caduta di pressione e consente il passaggio del fluido senza restrizioni. Quando è chiuso, il meccanismo di tenuta si impegna completamente con le sedi della valvola per impedire qualsiasi migrazione del fluido attraverso il confine.
La funzione principale di questo tipo di valvola ruota attorno alla protezione dell'apparecchiatura, alla manutenzione del sistema e al flusso illimitato. Gli operatori si affidano a queste valvole per isolare sezioni specifiche di un impianto per la manutenzione senza spegnere l'intera struttura. Fungono da barriere di sicurezza nei sistemi di arresto di emergenza, arrestando rapidamente il flusso di materiali pericolosi. I profili meccanici comuni progettati per questo compito specifico includono valvole a sfera standard, valvole a saracinesca e valvole a farfalla ad alte prestazioni. Questi design privilegiano un percorso del flusso chiaro e superfici di seduta robuste in grado di resistere a pressioni differenziali elevate quando è completamente chiuso. Ad esempio, una valvola a sfera montata su perno fornisce un eccellente isolamento dall'alta pressione perché la sfera è ancorata, consentendo alla pressione della linea di spingere la sede a monte contro la sfera per una tenuta ermetica.
Una valvola modulante fornisce un controllo proporzionale del flusso. Possiede la capacità meccanica ed elettrica di mantenere una posizione aperta ovunque tra lo 0% e il 100%. Invece di limitarsi ad avviare o arrestare il flusso, queste valvole strozzano il fluido di processo per ottenere specifiche condizioni a valle. Fungono da elemento di controllo finale in un sistema di controllo a circuito chiuso. Un controllore logico programmabile (PLC) o un sistema di controllo distribuito (DCS) monitora continuamente le variabili di processo come temperatura, pressione o portata. Il controller confronta la variabile effettiva con il setpoint desiderato, calcola l'errore utilizzando un algoritmo Proporzionale-Integrale-Derivativo (PID) e invia un segnale corrispondente alla valvola per regolare la sua posizione.
I profili meccanici per compiti di modulazione sono progettati specificamente per gestire le dure realtà della limitazione continua. I design tipici includono valvole a globo, valvole a sfera con porta a V e valvole a maschio eccentriche. Il rivestimento interno di queste valvole è altamente specializzato. Quando il fluido viene forzato attraverso una valvola parzialmente aperta, la velocità aumenta mentre la pressione diminuisce. Questo cambiamento fisico porta spesso alla cavitazione o a un forte rumore aerodinamico. I trim delle valvole modulanti sono dotati di caratterizzazione del flusso personalizzata, gabbie anticavitazione e design di attenuazione del rumore per gestire queste fluidodinamiche distruttive. Una valvola a globo guidata da una gabbia, ad esempio, utilizza un cilindro forato per dividere il flusso in flussi più piccoli, riducendo l'energia cinetica e impedendo alle bolle di cavitazione di implodere contro il corpo della valvola.

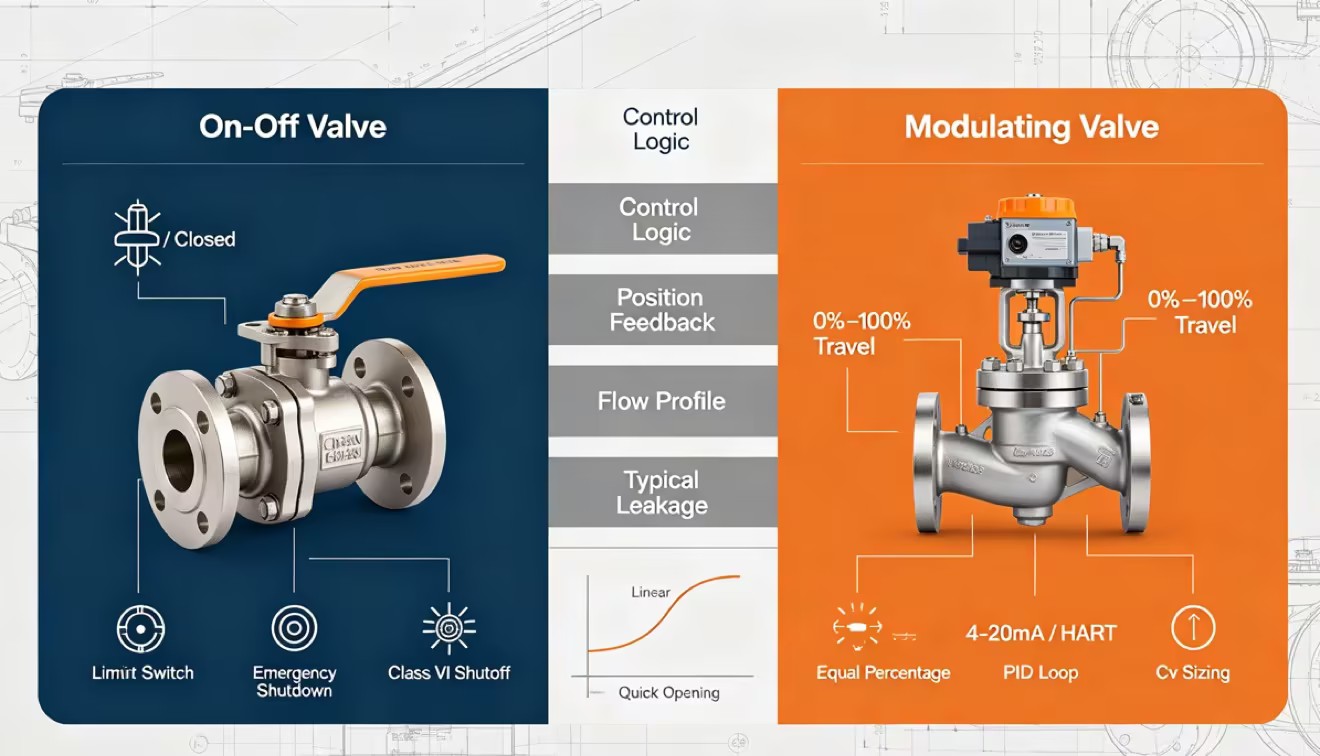

| Caratteristica Tecnica | Valvola On-Off | Valvola Modulante |
|---|---|---|
| Funzione primaria | Isolamento positivo e instradamento del flusso | Controllo proporzionale delle variabili di processo |
| Stati operativi | 0% (chiuso) o 100% (aperto) | Qualsiasi posizione compresa tra 0% e 100% |
| Segnale di attuazione | Discreto (24 V CC, 120 V CA, impulso pneumatico) | Analogico (4-20 mA) o digitale (HART, bus di campo) |
| Meccanismo di feedback | Finecorsa o sensori di prossimità | Posizionatore elettropneumatico o digitale |
| Classe di perdita tipica | ANSI Classe VI (a tenuta di bolla) | ANSI Classe III, IV o V (perdite ingegnerizzate) |
Il contrasto tecnico più determinante risiede nella gamma di movimento. Una valvola On-Off opera su stati finali discreti. Passa da completamente seduto a completamente disarcionato, senza offrire un posizionamento intermedio affidabile. Il tentativo di mantenere una valvola binaria standard in una posizione aperta al 50% provoca un flusso irregolare e un rapido degrado meccanico. La velocità del fluido eroderà le sedi morbide, distruggendo la capacità di isolamento della valvola. Le valvole modulanti forniscono un posizionamento ad alta risoluzione. Effettuano micro-regolazioni, a volte fino allo 0,1% della corsa totale, per ottimizzare il passaggio del fluido.
Le caratteristiche del flusso contano esclusivamente per le applicazioni modulanti. Queste caratteristiche definiscono la relazione matematica tra la percentuale di corsa della valvola e la sua capacità di flusso (Cv). Una caratteristica lineare fornisce una portata direttamente proporzionale alla corsa della valvola. Una caratteristica uguale percentuale garantisce che incrementi uguali della corsa della valvola producano variazioni percentuali uguali nel flusso esistente. Questa curva specifica è altamente efficace per mantenere la stabilità del circuito di controllo al variare delle cadute di pressione. Le caratteristiche di apertura rapida forniscono il flusso massimo con una corsa iniziale minima, utilizzate occasionalmente in applicazioni di ventilazione specifiche. Le valvole binarie non utilizzano queste curve di flusso progettate perché non sono progettate per strozzare.
I requisiti del segnale determinano l'architettura elettrica dell'installazione della valvola. Le valvole di isolamento binarie si basano su tensione discreta o impulsi pneumatici. Un semplice segnale da 24 V CC o 120 V CA alimenta un solenoide, che dirige l'aria dello strumento per aprire o chiudere l'attuatore. Il sistema di controllo deve solo emettere un comando di base 'run' o 'stop'. Le valvole modulanti richiedono protocolli di comunicazione analogici o digitali. Lo standard del settore rimane il segnale analogico da 4-20 mA, dove 4 mA rappresenta completamente chiuso e 20 mA rappresenta completamente aperto. Le installazioni moderne utilizzano spesso protocolli digitali come HART, Foundation Fieldbus o Profibus. Queste reti digitali trasmettono il segnale di controllo primario insieme a numerosi dati diagnostici.
La meccanica dell'attuatore differisce in modo significativo in base al ciclo di lavoro. I semplici attuatori pneumatici o elettrici per le valvole di isolamento rimangono inattivi per lunghi periodi. Si attivano, raggiungono il loro stato finale e mantengono la pressione. Gli attuatori elettrici modulanti richiedono valori nominali di servizio continuo. Gestiscono micro-regolazioni costanti dettate dal controller PID senza surriscaldare il motore. Questi attuatori sono dotati di ingranaggi specializzati, robusta dissipazione del calore e funzionalità di avvio/arresto ad alta frequenza per gestire l'incessante movimento necessario per mantenere rigidi setpoint di processo. Gli attuatori modulanti pneumatici utilizzano diaframmi rotanti invece di pistoni standard per eliminare l'attrito stick-slip durante i piccoli movimenti.
I parametri del tempo di corsa servono a obiettivi operativi completamente diversi. Le valvole binarie spesso richiedono capacità di attuazione rapida. In uno scenario di arresto di emergenza, potrebbe essere necessario che una valvola di isolamento passi da completamente aperta a completamente chiusa in meno di un secondo per isolare una rottura della tubazione o arrestare una reazione chimica fuori controllo. Gli attuatori pneumatici dotati di valvole di scarico rapido scaricano istantaneamente l'aria per soddisfare questi requisiti di alta velocità. Gli attuatori a pignone e cremagliera vengono spesso selezionati per queste applicazioni a quarto di giro ad azione rapida.
Le valvole modulanti utilizzano velocità di corsa deliberate e smorzate. Il movimento rapido in un circuito di controllo fa sì che la variabile di processo superi il setpoint. Ciò porta ad oscillazioni continue e instabilità del sistema. Gli attuatori sulle valvole modulanti sono orientati o limitati per muoversi in modo fluido e prevedibile. Questa velocità controllata consente al controller PID di leggere la reazione del processo, ricalcolare l'errore ed emettere comandi aggiornati senza indurre shock idraulici o fluttuazioni irregolari del flusso.
La verifica dello stato della valvola richiede una strumentazione diversa a seconda del tipo di valvola. Le valvole di isolamento utilizzano semplici interruttori di finecorsa o sensori di prossimità. Questi dispositivi discreti si attivano solo quando lo stelo della valvola raggiunge la fine assoluta della sua corsa. Inviano alla sala di controllo una conferma binaria che la valvola è definitivamente aperta o chiusa. Se la valvola rimane aperta al 95%, l'interruttore di finecorsa non si attiverà, avvisando l'operatore di un guasto meccanico.
Le configurazioni di modulazione impongono l'uso di posizionatori della valvola. Un posizionatore agisce come un circuito di controllo localizzato montato direttamente sulla valvola. Riceve il segnale di comando dal DCS principale (ad esempio, 12 mA per il 50% di apertura) e lo confronta con l'effettiva posizione fisica dello stelo della valvola utilizzando un collegamento meccanico o un sensore magnetico senza contatto. Se lo stelo è solo al 48%, il posizionatore regola automaticamente l'uscita pneumatica all'attuatore finché la posizione fisica non si concilia perfettamente con il segnale di comando. Questo circuito di feedback elimina gli errori causati dall'attrito della baderna, dalla variazione delle pressioni di processo o dalle forze aerodinamiche che agiscono sul trim della valvola.
Alcuni processi industriali rendono la modulazione strettamente non negoziabile. Gli scambiatori di calore richiedono un controllo esatto della temperatura per prevenire la degradazione del prodotto. Ciò richiede una valvola in grado di regolare continuamente il flusso di vapore o acqua di raffreddamento. I sistemi di dosaggio chimico continuo si basano sul controllo proporzionale per mantenere esatti livelli di pH o rapporti di miscela. Le stazioni di riduzione della pressione devono adattarsi istantaneamente alle fluttuazioni della pressione a monte per fornire un'uscita costante a valle. In questi scenari, una valvola binaria causerebbe violente oscillazioni nella variabile del processo, distruggendo la qualità del prodotto e stressando le tubazioni.
La stabilità del processo dipende fortemente dalla risoluzione meccanica del gruppo modulante. La banda morta si riferisce all'intervallo attraverso il quale il segnale di ingresso può essere variato senza avviare alcun cambiamento osservabile nella posizione della valvola. L'isteresi descrive la differenza nella posizione della valvola per un dato segnale a seconda che il segnale sia in aumento o in diminuzione. Le valvole modulanti di alta qualità riducono al minimo la banda morta e l'isteresi. Ciò garantisce che anche l'uscita più piccola del controller si traduca in una regolazione fisica precisa, mantenendo la variabile di processo bloccata sul setpoint.
Quando la priorità operativa passa dalla regolazione al contenimento assoluto, le valvole binarie diventano obbligatorie. Le valvole di arresto di emergenza (ESDV) rappresentano la linea di difesa finale critica in ambienti pericolosi. Rimangono completamente aperti durante le normali operazioni e devono chiudersi perfettamente dopo aver ricevuto un segnale di intervento. I sistemi di blocco e spurgo utilizzano una sequenza di valvole binarie per garantire una migrazione zero del fluido in una sezione del tubo sottoposta a manutenzione. Il percorso dei parchi serbatoi richiede percorsi di flusso chiari e senza restrizioni per spostare enormi volumi di prodotto tra i serbatoi di stoccaggio senza perdita di pressione.
Gli standard di conformità alla sicurezza impongono rigorose classificazioni di arresto per queste applicazioni. Le classificazioni del livello di integrità della sicurezza (SIL) valutano l'affidabilità di una funzione strumentata di sicurezza. Le valvole utilizzate nei circuiti classificati SIL devono dimostrare probabilità eccezionalmente basse di guasto su richiesta. La semplicità di un attuatore binario combinata con una robusta valvola di isolamento fornisce le prestazioni prevedibili e ripetibili necessarie per soddisfare le rigorose certificazioni di sicurezza.
L'aspettativa di tenuta interna differisce drasticamente tra le due categorie di valvole. Le valvole di isolamento sono progettate per fornire una chiusura a tenuta di bolle. Secondo lo standard ANSI/FCI 70-2, queste valvole generalmente soddisfano i requisiti di Classe VI. Utilizzano sedi morbide resilienti in PTFE, PEEK o elastomeri per garantire zero perdite visibili anche in caso di elevata pressione differenziale. Questa tenuta assoluta previene la contaminazione incrociata e protegge il personale durante la manutenzione a valle.
Le valvole di controllo modulanti danno priorità alle prestazioni di strozzamento rispetto alla tenuta assoluta. I loro rivestimenti interni sono spesso costruiti interamente con metalli temprati come la stellite per resistere alle forze erosive dei fluidi ad alta velocità e alla cavitazione. Le superfici di seduta metallo-metallo raramente raggiungono lo stato di tenuta delle bolle. Le valvole modulanti in genere presentano tassi di perdita ANSI di classe III, IV o V. Una valvola di Classe IV, ad esempio, consente lo 0,01% della capacità nominale della valvola di fuoriuscire oltre la sede quando è completamente chiusa. Questi tassi di perdita progettati sono accettabili perché il compito principale della valvola è il controllo dinamico, non l'isolamento senza uscita. Se è necessaria una chiusura ermetica in un circuito di controllo, i tecnici installano una valvola di isolamento binaria dedicata immediatamente a monte della valvola modulante.
I moderni sistemi di controllo distribuito (DCS) e i controllori logici programmabili (PLC) integrano entrambi i tipi di valvole, ma lo scambio di dati varia. L'integrazione di una valvola binaria richiede una capacità I/O minima. In genere è necessaria un'uscita digitale per comandare il solenoide e due ingressi digitali per leggere i finecorsa di apertura/chiusura. Questa semplicità rende semplice e affidabile l'espansione di una struttura con centinaia di punti di isolamento.
Le valvole modulanti intelligenti offrono vantaggi significativi nella raccolta dei dati. I posizionatori digitali che utilizzano i protocolli HART o Fieldbus trasmettono una vasta gamma di informazioni diagnostiche alla sala di controllo. I team di manutenzione monitorano la corsa totale dello stelo, i conteggi delle inversioni, le variazioni della pressione di alimentazione e l'analisi dell'attrito interno. Questi dati consentono strategie di manutenzione predittiva. I tecnici identificano il deterioramento delle guarnizioni o l'usura dell'attuatore molto prima che la valvola si guasti effettivamente sul campo. Sebbene questa integrazione richieda una programmazione più complessa e una larghezza di banda maggiore, l’intelligenza operativa acquisita è preziosa per i circuiti di controllo critici.
Installare una valvola modulante dove è sufficiente il semplice isolamento rappresenta un significativo passo falso ingegneristico. L'utilizzo di una valvola di controllo complessa con posizionatore digitale e trim specializzato per un'operazione di riempimento di base del serbatoio introduce inutili punti di guasto. L'attuatore a servizio continuo e i relè pneumatici sensibili richiedono aria strumentale più pulita e una calibrazione più frequente rispetto a un semplice solenoide on-off. Questa specifica eccessiva complica l'architettura di controllo e aumenta la probabilità di tempi di inattività non pianificati dovuti al malfunzionamento dello strumento.
La mitigazione richiede un rigoroso diagramma di tubazioni e strumentazione (P&ID) e una revisione del circuito PID prima della specifica. Gli ingegneri devono verificare se il controllo proporzionale è effettivamente dettato dalla chimica del processo o dalla termodinamica. Se il processo richiede solo lo spostamento del fluido dal punto A al punto B senza regolare la portata in tempo reale, una valvola di isolamento standard è la scelta tecnica corretta.
Il tentativo di utilizzare una valvola binaria ad azione rapida per lo pseudocontrollo o la strozzatura crea gravi rischi meccanici e idraulici. Le valvole a sfera o a saracinesca standard possiedono caratteristiche di flusso non lineari. Aprendoli leggermente si ottiene un'ondata massiccia e imprevedibile di fluido. La strozzatura di una valvola standard a sede morbida fa sì che il fluido ad alta velocità eroda le sedi polimeriche, distruggendo permanentemente la capacità della valvola di chiudere ermeticamente. La chiusura rapida di una valvola binaria contro portate elevate provoca un forte colpo d'ariete. Questo improvviso cambiamento di velocità invia onde d'urto distruttive attraverso il sistema di tubazioni che possono rompere i giunti e danneggiare le pompe.
Per mitigare questi problemi fluidodinamici, gli ingegneri devono implementare controlli della velocità della corsa. L'installazione di limitatori di scarico pneumatici sugli attuatori binari rallenta la velocità di chiusura, dissipando l'energia cinetica del fluido e prevenendo il colpo d'ariete. Se il processo richiede cambiamenti graduali della velocità del flusso o un posizionamento intermedio, l'aggiornamento a una valvola modulante adeguatamente dimensionata con trim caratterizzato è l'unica soluzione ingegneristica sicura.
Le valvole modulanti fanno molto affidamento sulla trasmissione accurata del segnale. I segnali analogici da 4-20 mA sono suscettibili alle interferenze elettromagnetiche (EMI) e alle interferenze di radiofrequenza (RFI) generate da azionamenti a frequenza variabile, motori di grandi dimensioni o linee elettriche ad alta tensione nelle vicinanze. Il rumore del segnale fa sì che il posizionatore della valvola legga comandi fluttuanti, con conseguenti movimenti irregolari della valvola e portate instabili. I collegamenti meccanici all'interno del posizionatore subiscono una deriva della calibrazione nel tempo a causa delle vibrazioni e dei cicli termici.
Per mitigare l'interferenza del segnale è necessario attenersi scrupolosamente agli standard di cablaggio della strumentazione e ai controlli di manutenzione ordinaria. Seguire questi passaggi per garantire l'integrità del segnale:
Verificare la messa a terra dello schermo sull'armadio DCS per isolare il segnale analogico dal rumore esterno.
Ispezionare i collegamenti del posizionatore e i bracci di feedback per usura meccanica o collegamenti allentati.
Eseguire un test di risposta al gradino per verificare un'isteresi o una banda morta eccessiva nel gruppo valvola.
Aggiorna l'architettura di controllo ai protocolli di comunicazione digitale per eliminare completamente il degrado del segnale analogico.
Programma i posizionatori intelligenti per eseguire routine di autocalibrazione durante i tempi di inattività programmati.
Controlla il P&ID della tua struttura per separare chiaramente i punti di isolamento critici dai circuiti di controllo dinamico prima di specificare nuove apparecchiature.
Calcolare il coefficiente di flusso richiesto (Cv) per le condizioni di flusso minimo e massimo per garantire che qualsiasi valvola modulante selezionata funzioni entro il suo intervallo di controllo ottimale.
Specificare l'intercettazione ANSI Classe VI per qualsiasi valvola designata per l'arresto di emergenza, il blocco e sfiato o l'isolamento per manutenzione.
Aggiorna i loop di controllo analogici da 4-20 mA ai protocolli digitali HART o Fieldbus se la tua struttura presenta frequenti interferenze di segnale o richiede una diagnostica predittiva avanzata.
R: No. L'utilizzo di una valvola di intercettazione, come una valvola a saracinesca o a sfera standard, per la strozzatura provoca l'usura prematura della sede, una grave cavitazione e uno scarso controllo del flusso. Queste valvole non hanno caratteristiche di flusso progettate, il che significa che piccoli movimenti causano picchi di flusso imprevedibili. Il fluido ad alta velocità eroderà rapidamente le superfici di tenuta, distruggendo la capacità della valvola di fornire un isolamento positivo.
R: Lo standard industriale rimane il segnale analogico da 4-20 mA, dove 4 mA comanda la valvola completamente chiusa e 20 mA la comanda completamente aperta. Le moderne strutture industriali utilizzano sempre più alternative digitali come HART, Foundation Fieldbus e Profibus, che trasmettono il segnale di controllo insieme a preziosi dati diagnostici e di calibrazione.
R: Le valvole modulanti richiedono componenti altamente specializzati. Utilizzano finiture di strozzamento personalizzate progettate per mitigare la cavitazione e il rumore. Richiedono attuatori a servizio continuo in grado di effettuare microregolazioni costanti senza surriscaldamento e devono incorporare posizionatori elettropneumatici o digitali per fornire un feedback meccanico accurato a circuito chiuso.
R: Generalmente no. Sebbene alcune valvole modulanti garantiscano una chiusura ermetica, il loro design principale si concentra sul controllo del flusso. Spesso utilizzano sedi metallo-metallo per resistere alla strozzatura erosiva, con conseguenti tassi di perdita di classe ANSI IV o V. Per un isolamento critico a tenuta di bolle sono preferibili valvole on-off dedicate con sedi morbide.
R: La conversione richiede modifiche tecniche significative. È necessario sostituire il semplice attuatore con un modello a servizio continuo e aggiungere un posizionatore digitale per il feedback. La cosa più importante è verificare che il trim interno della valvola sia adatto al flusso proporzionale. I trim binari standard subiscono gravi danni da cavitazione se costretti ad accelerare continuamente.
