Descrizione

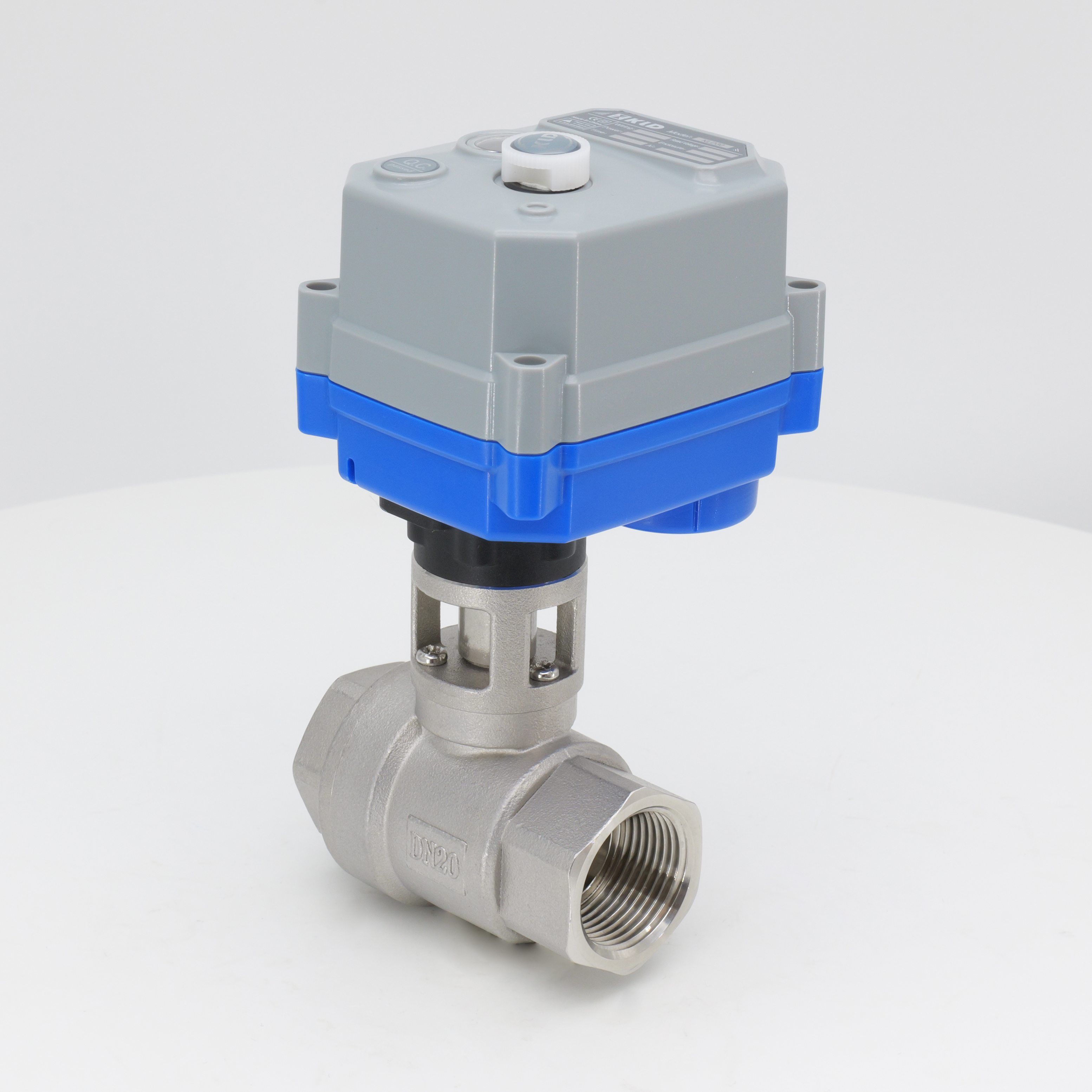

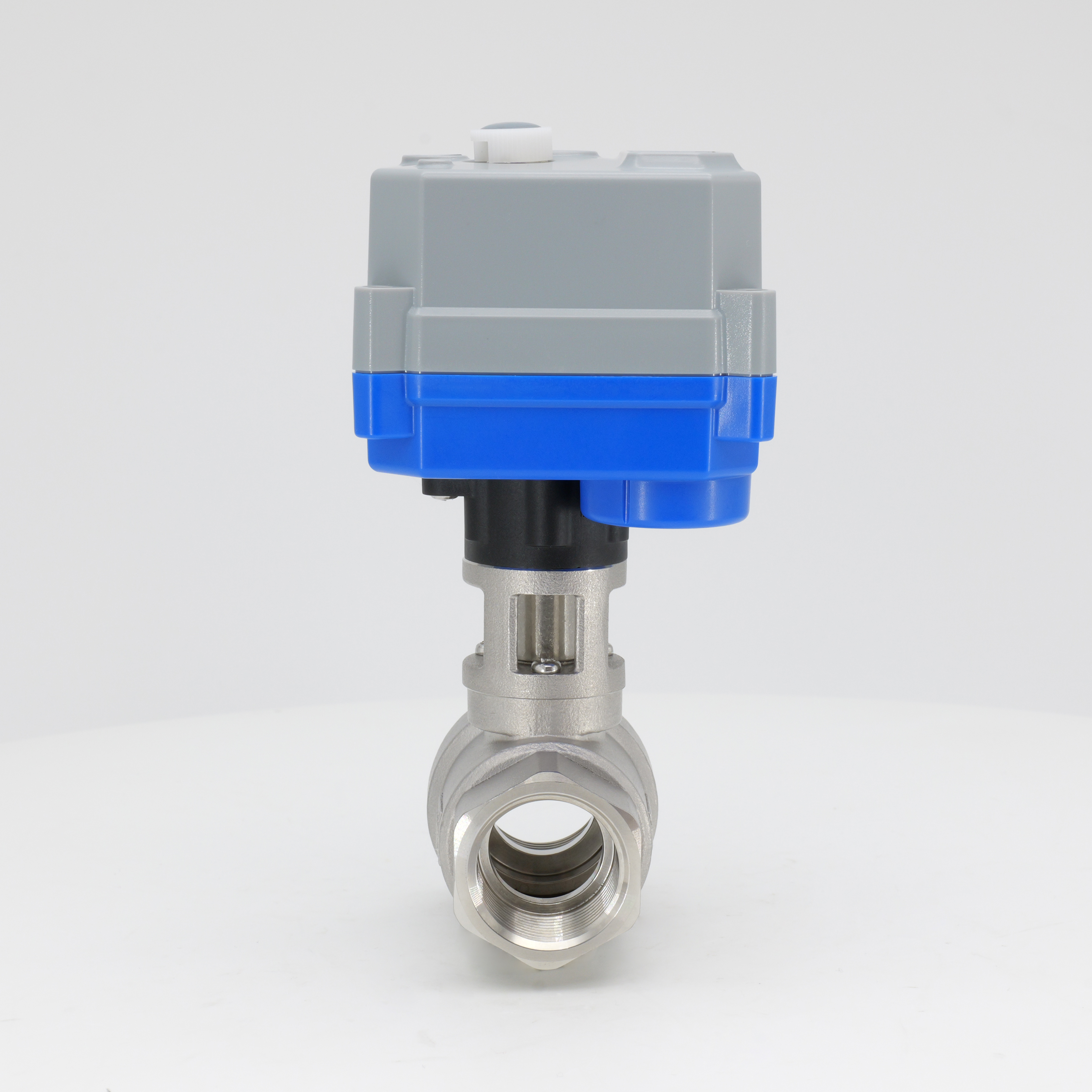

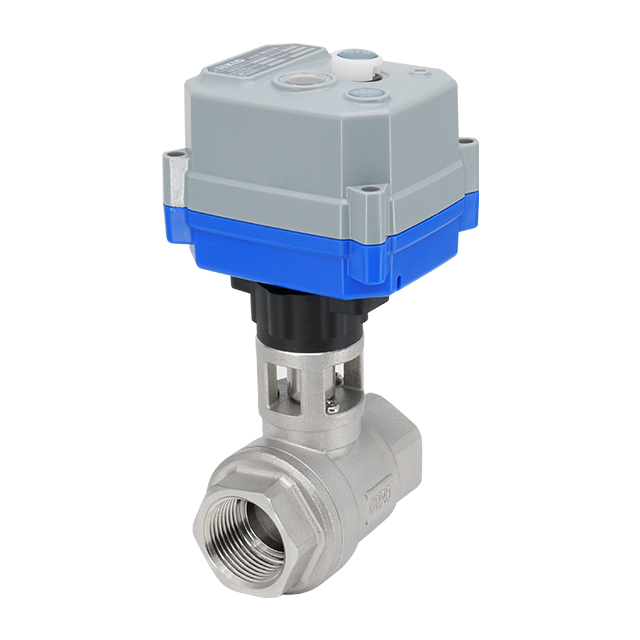

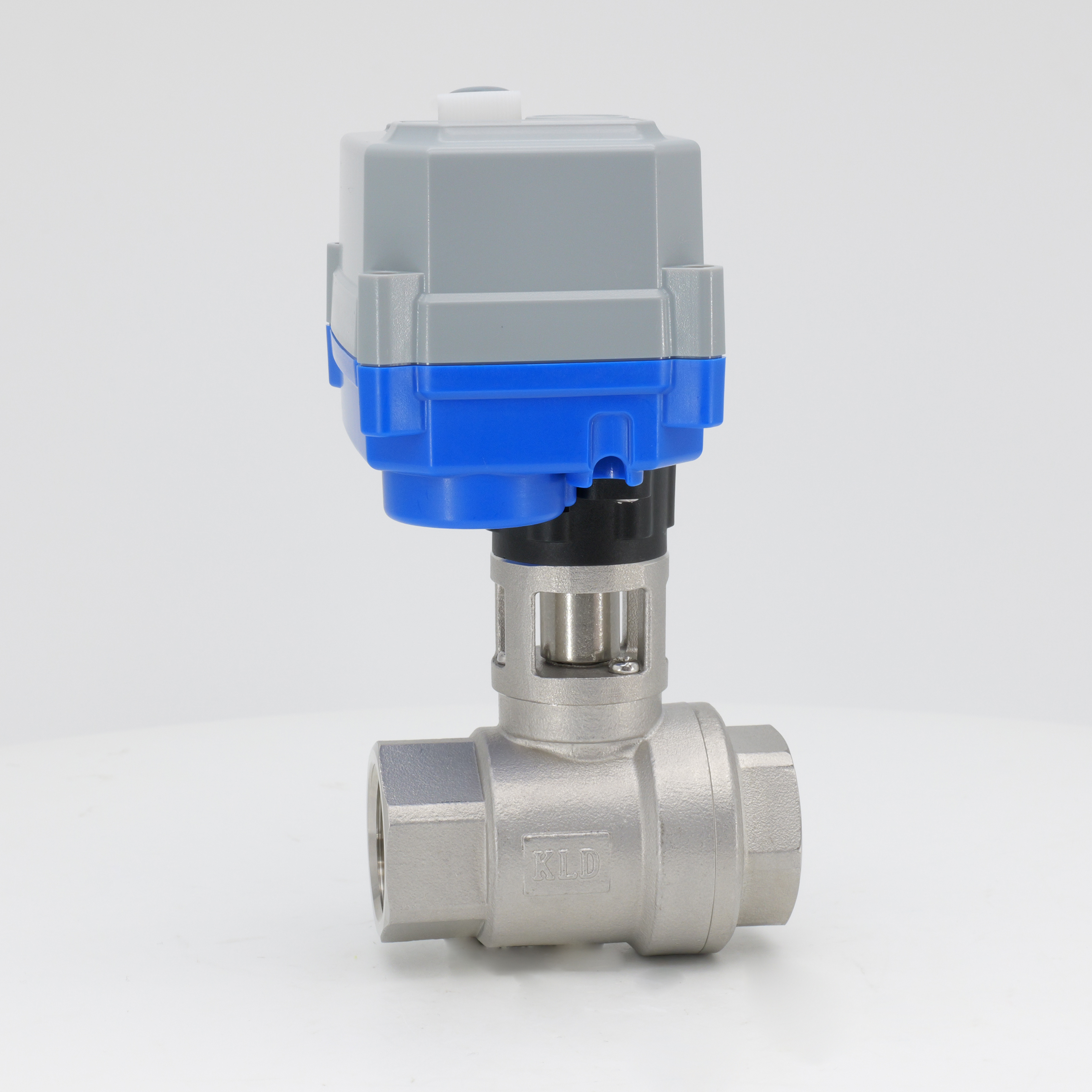

La valvola a sfera motorizzata a porta completa a 2 vie per alte temperature KLD30S/SJ adotta un design di nuova generazione e resiste a temperature fino a 150 °C. Disponibili da DN8 a DN20 con attacchi filettati femmina. Il corpo della valvola e il coperchio sono disponibili in ottone nichelato, acciaio inossidabile 304 o 316L. Una staffa di isolamento termico in PA66 protegge l'attuatore dal trasferimento di calore. La sfera è disponibile in 304/316L o in un'opzione speciale resistente all'usura. Le guarnizioni in FPM resistono a temperature elevate e le sedi delle sfere in PTFE garantiscono una tenuta affidabile. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a porta completa a 2 vie, alta temperatura (nuova versione)
Dimensioni: DN8, DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: ≤150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è progettata per il controllo dei fluidi ad alta temperatura nell'automazione industriale, nel trattamento dell'acqua e nei sistemi di riscaldamento di processo. La staffa di isolamento termico protegge l'attuatore dal calore eccessivo, garantendo un funzionamento affidabile a lungo termine. Adatto per acqua calda, fluidi di processo riscaldati e linee di condensa. Gestisce fluidi sia liquidi che gassosi. Il design a porta completa riduce al minimo la caduta di pressione per un flusso efficiente. Quattro dimensioni di porta offrono flessibilità per l'integrazione del sistema.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per un lungo periodo, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

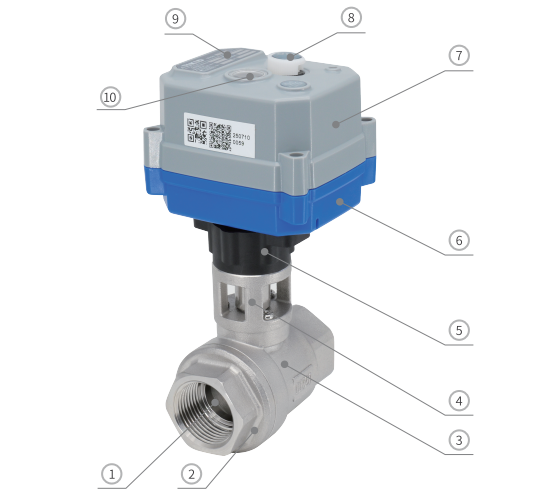

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Palla | 304/316L/ Sfera speciale resistente all'usura/2507 | 1 |
| 2 | Cofano | Ottone nichelato/ 304/316L/2507 | 1 |
| 3 | Corpo | Ottone nichelato/ 304/316L/2507 | 1 |
| 4 | Staffa di montaggio | 304/316L | 1 |
| 5 | Staffa di isolamento termico | PA66 | 1 |
| 6 | Copertura inferiore | Lega PC ※3 | 1 |
| 7 | Copertura superiore | Lega PC ※3 | 1 |
| 8 | Volantino ※4 | POM | 1 |
| 9 | Etichetta | PC | 1 |
| 10 | Finestra di vista | PC trasparente | 1 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
| *2 | Gambo | Ottone Nichelato / 304/316L/2507 | 1 |
| *3 | Sede della sfera ※5 | Ptfe | 2 |
| *4 | Guarnizione del cofano | FPM ※6 | 1 |
| *5 | Sigillo dello stelo | FPM ※6 | 1 |
| *6 | Accoppiamento | 304 | 1 |
※3 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
※4 Serie 30SJ senza volantino.
※ 5 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※ 6 Altri materiali sono personalizzabili.

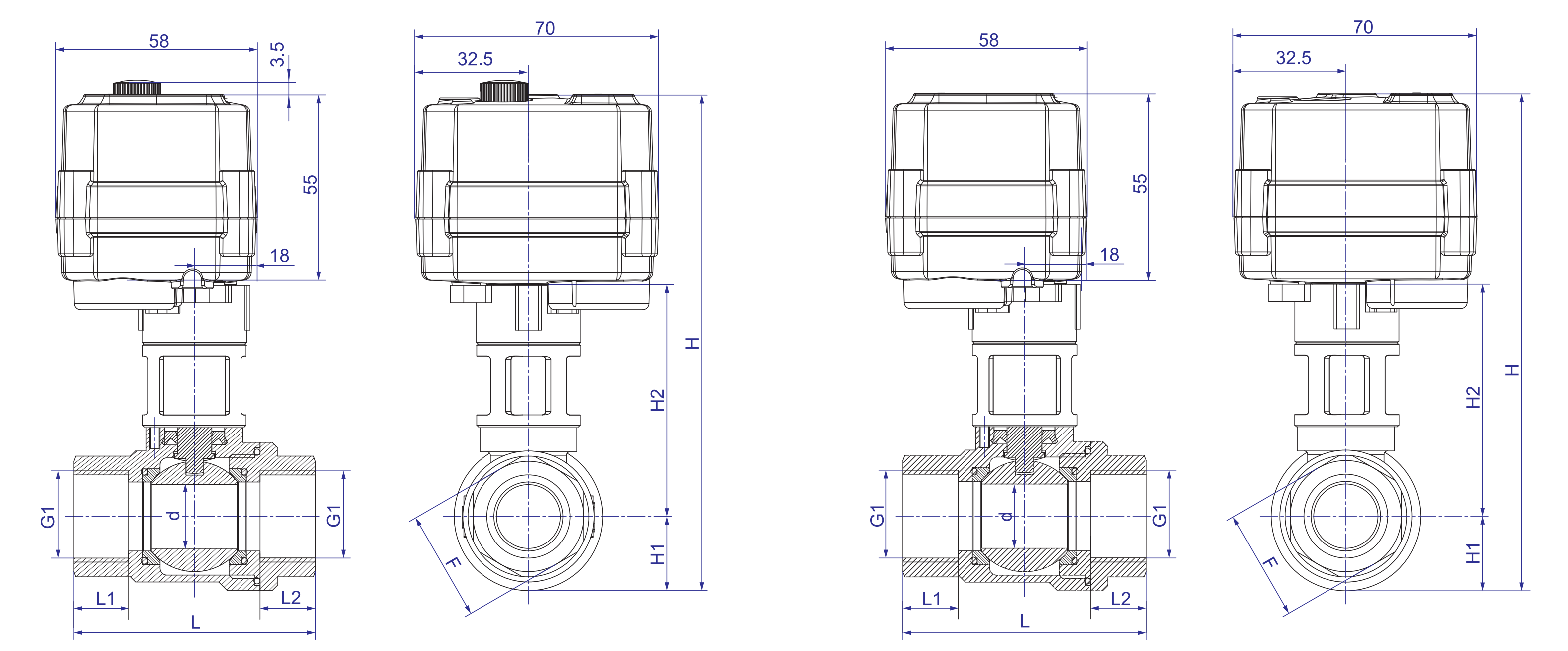

| Dimensioni-30S 【DN8-DN20】 | Dimensioni-30SJ 【DN8-DN20】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | W (kg) | |
| ANNI '30 | 30SJ | |||||||||||
| Piena noia | Filetto femmina | Dn8 | 8 | 11.0 | 43 | 127.75 | 124.25 | 11.0 | 58.25 | 17 | G1/4 ' | - |
| DN10 | 10 | 11.5 | 50 | 130.75 | 127.25 | 12.5 | 59.75 | 20 | G3/8 ' | - | ||
| DN15 | 15 | 13.0 | 57 | 136.25 | 132.75 | 16.5 | 61.25 | 27 | G1/2 ' | - | ||
| DN20 | 20 | 16.0 | 70 | 145.75 | 142.25 | 21.5 | 65.75 | 32 | G3/4 ' | - | ||
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
