Descrizione

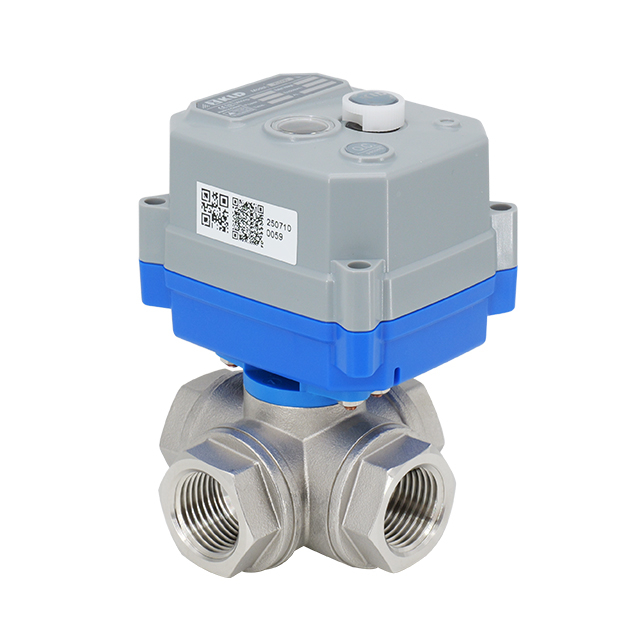

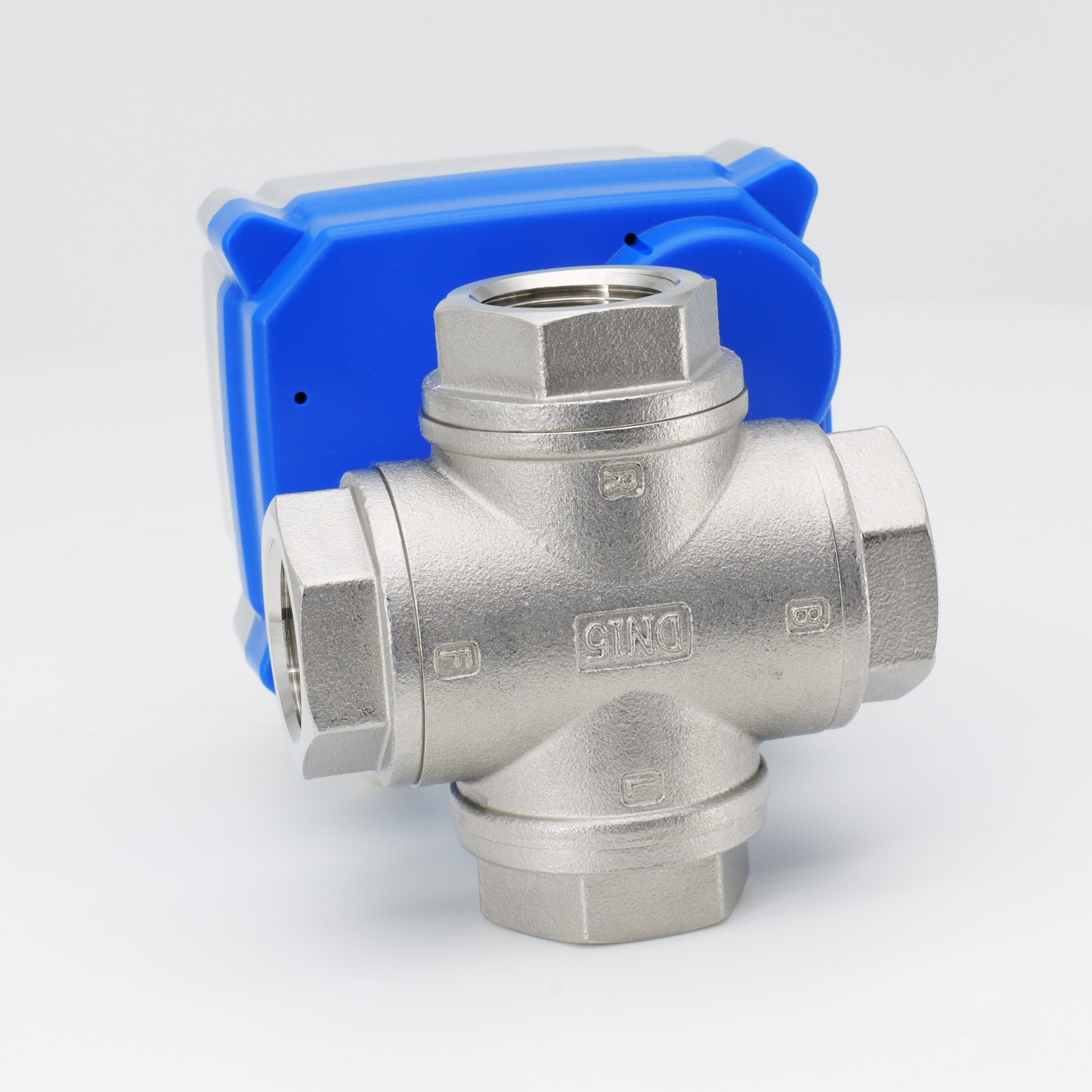

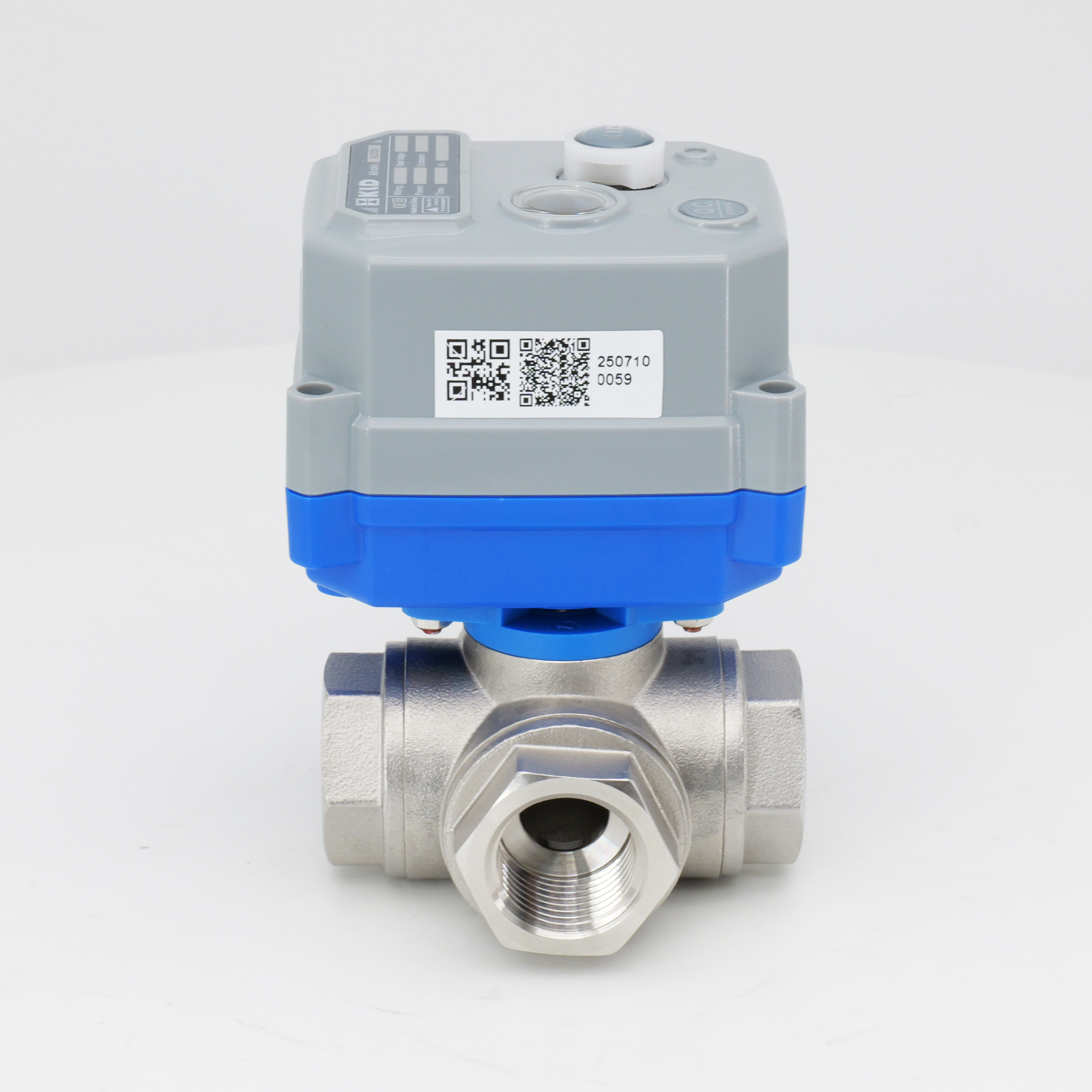

La valvola a sfera motorizzata a 4 vie on/off normale KLD30S/SJ con attacchi filettati femmina è in configurazione orizzontale. Disponibile nel DN15. Il corpo della valvola e il coperchio sono realizzati in acciaio inossidabile 304 o 316L. La sfera è disponibile in 304/316L o in un'opzione speciale resistente all'usura. Sono disponibili diversi modelli di flusso: porta T, porta L, porta I e doppia porta L a 90°. Le sedi delle sfere in PTFE garantiscono una tenuta affidabile. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 4 vie (orizzontale)
Dimensioni: DN15
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con il mezzo
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è progettata per la deviazione e la distribuzione di fluidi nell'automazione industriale, nel trattamento delle acque e nei sistemi di protezione ambientale. I percorsi del design orizzontale a 4 vie scorrono tra quattro porte con configurazioni flessibili della sfera a T, L, I o doppia porta a L. Le connessioni con filettatura femmina consentono l'integrazione diretta nei sistemi di tubazioni standard. Adatto sia per fluidi liquidi che gassosi. La disposizione orizzontale compatta si adatta agli spazi ristretti delle apparecchiature.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per un lungo periodo, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

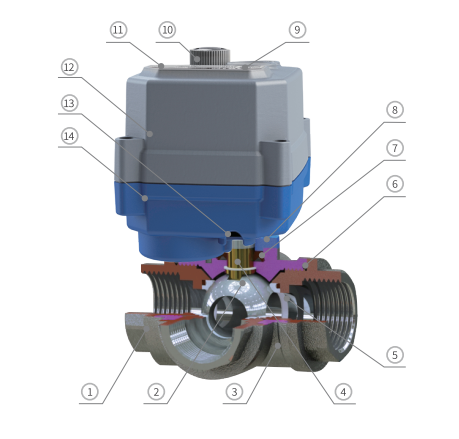

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Cofano | 304/316L | 4 |
| 2 | Sfera (tipo L/T) | 304/ 316L/ Sfera speciale resistente all'usura | 1 |
| 3 | Corpo | 304/316L | 1 |
| 4 | Gambo | 304/316L | 1 |
| 5 | Sede della sfera ※3 | Ptfe | 4 |
| 6 | Guarnizione del cofano | EPDM/NBR/FPM ※4 | 4 |
| 7 | Sigillo dello stelo | EPDM/NBR/FPM ※4 | 1 |
| 8 | Staffa di montaggio | PA66 | 1 |
| 9 | Finestra di vista | PC trasparente | 1 |
| 10 | Volantino ※5 | POM | 1 |
| 11 | Etichetta | PC | 1 |
| 12 | Copertura superiore | Lega PC ※6 | 1 |
| 13 | Dado di bloccaggio pressacavo | PA66 | 1 |
| 14 | Copertura inferiore | Lega PC ※6 | 1 |
※3 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※4 Altri materiali sono personalizzabili.
※5 Serie 30SJ senza volantino.
※6 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

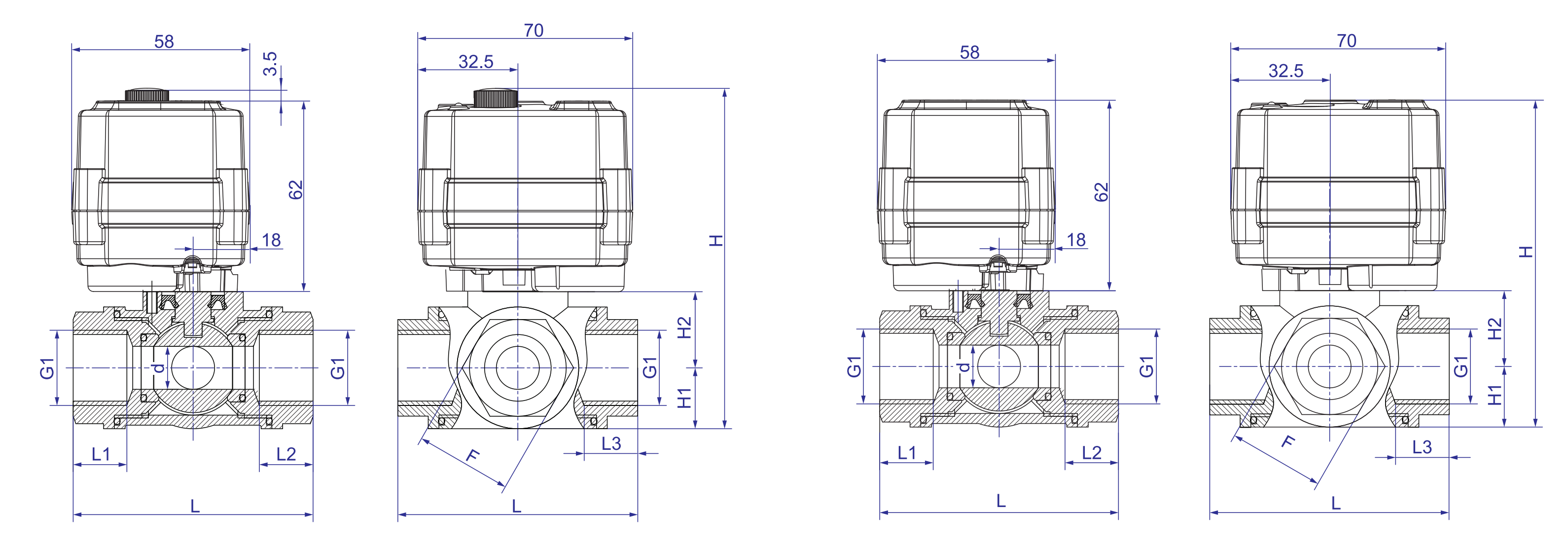

| Dimensioni-30S 【DN15】 | Dimensioni-30SJ 【DN15】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | L1 = L2 = L3 | L | H | H1 | H2 | F | G1 | Materiale | W (kg) | |
| ANNI '30 | 30SJ | ||||||||||||
| Orizzontale a 4 vie | Filettatura femmina completa | DN15 | 12 | 15 | 67 | 103.75 | 100.25 | 17 | 21.25 | 27 | G1/2 ' | 304/316l | - |
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Direzione del flusso
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
