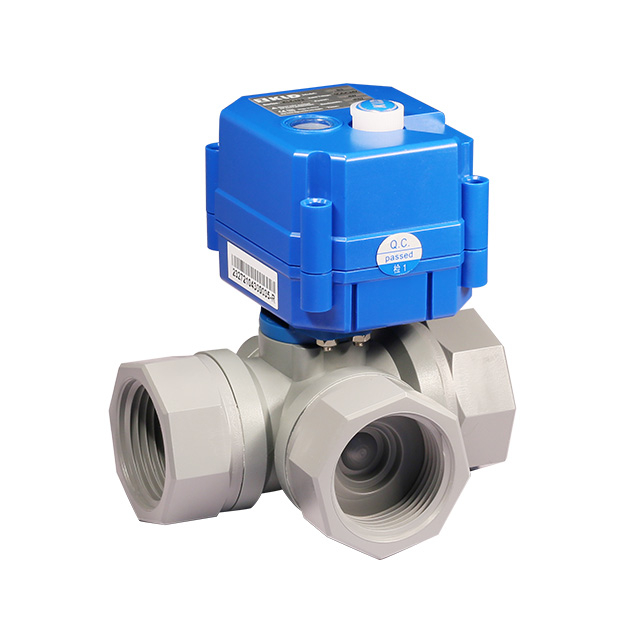

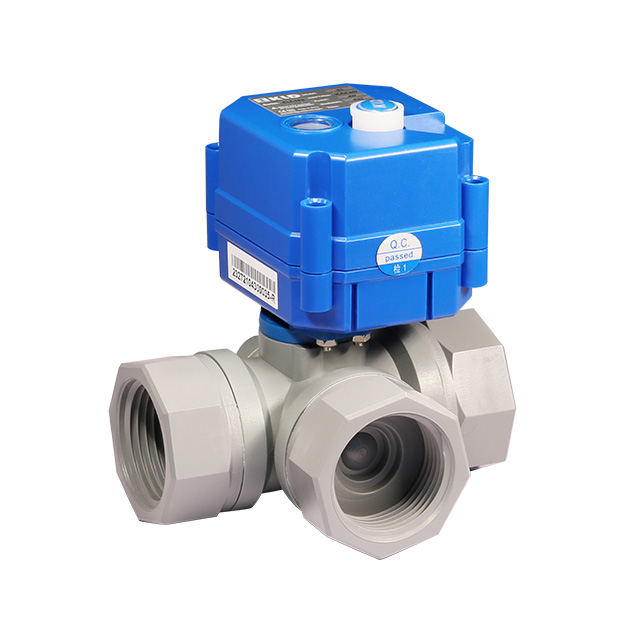

KLD 20S/SJ Valvola di plastica a 3 vie

Caratteristiche:

CPVC, eccellente nel resistere alla corrosione
Mini dimensioni per piccole attrezzature
Tecnologia brevettata: struttura figo
Vita a lungo servizio- 70.000- 100.000 cerchi ※ 1
Corrente di lavoro basso
Recinzione IP67
2s ad alta velocità è facoltativo

※ 1 La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio. I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera di plastica a 3 vie KLD 20S è una soluzione versatile e durevole progettata per un controllo fluido preciso in una varietà di applicazioni industriali. Questa valvola è costruita con materiale CPVC di alta qualità per il corpo della valvola, lo stelo e la sfera, combinati con PTFE per il sedile a sfera e sigilli a base di FPM, EPDM o NBR. Questi materiali garantiscono un'eccellente resistenza alla corrosione e affidabilità a lungo termine, rendendo la valvola adatta per l'uso con mezzi corrosivi come acidi e alcali.

Una caratteristica chiave della serie KLD 20S è la sua struttura a foca moderna brevettata, che fornisce prestazioni di tenuta superiori e una durata di servizio estesa fino a 70.000-100.000 cicli. Questo progetto garantisce una manutenzione minima e un'elevata efficienza operativa per un periodo prolungato. La valvola è inoltre dotata di una funzione di sovraccarico manuale, consentendo un funzionamento sicuro e conveniente durante le interruzioni di corrente. Per le applicazioni in cui non è richiesta la sovraccarico manuale, è disponibile la serie KLD 20SJ, condividendo gli stessi parametri tecnici di KLD 20S.

Le valvole della serie KLD 20S sono disponibili nelle dimensioni DN15, DN20 e DN25, con una pressione operativa massima di 1,0 MPa (PN10). Sono progettati per gestire una vasta gamma di portate, rendendole adatte a varie applicazioni. L'intervallo di temperatura medio della valvola è da 0 ° C a 90 ° C, mentre l'intervallo di temperatura ambiente è da -20 ° C a 45 ° C. La valvola presenta anche un involucro di classificazione IP67, garantendo protezione contro polvere e acqua.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera di plastica a tre vie
Dimensioni: DN15, DN20, DN25
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 90 ° C
Temperatura ambiente: da -20 ° C a 45 ° C

La valvola di plastica a 3 vie KLD 20S è una soluzione affidabile, durevole ed efficiente per il controllo dei fluidi in ambienti esigenti, offrendo eccellenti opzioni di prestazioni e personalizzazione per una varietà di applicazioni industriali e ambientali.

CE approvato

Applicazioni

Utilizzato per terreno corrosivo come acido e alcali, ecc.
Sostituzione della valvola del solenoide, in particolare quando la valvola del solenoide non può funzionare in modo affidabile
Protezione ambientale, sistema di trattamento delle acque
Piccole attrezzature di automazione industriale
Eccellente in clo ₂, o ₃ sistema

Parametri tecnici

Serie

Override manuale

Coppia
massima

Tempo
operativo

Tensione
di lavoro

Potenza
massima

Allegato

Pressione
massima

Temperatura
media

Temperatura
ambiente

Umidità

KLD 20s

SÌ

2n.m

circa 5 secondi

DC5V, 12V

IP67

1.0mp

0-90 ° C.

-20 ° C <
t <45 ° C.

≤85%
non condensante

AC/DC 12V, 24V

4W/

5w@kt

KLD 20SJ

AC/DC110V, 220V

5W/

8w@kt

Diagramma dei componenti principali

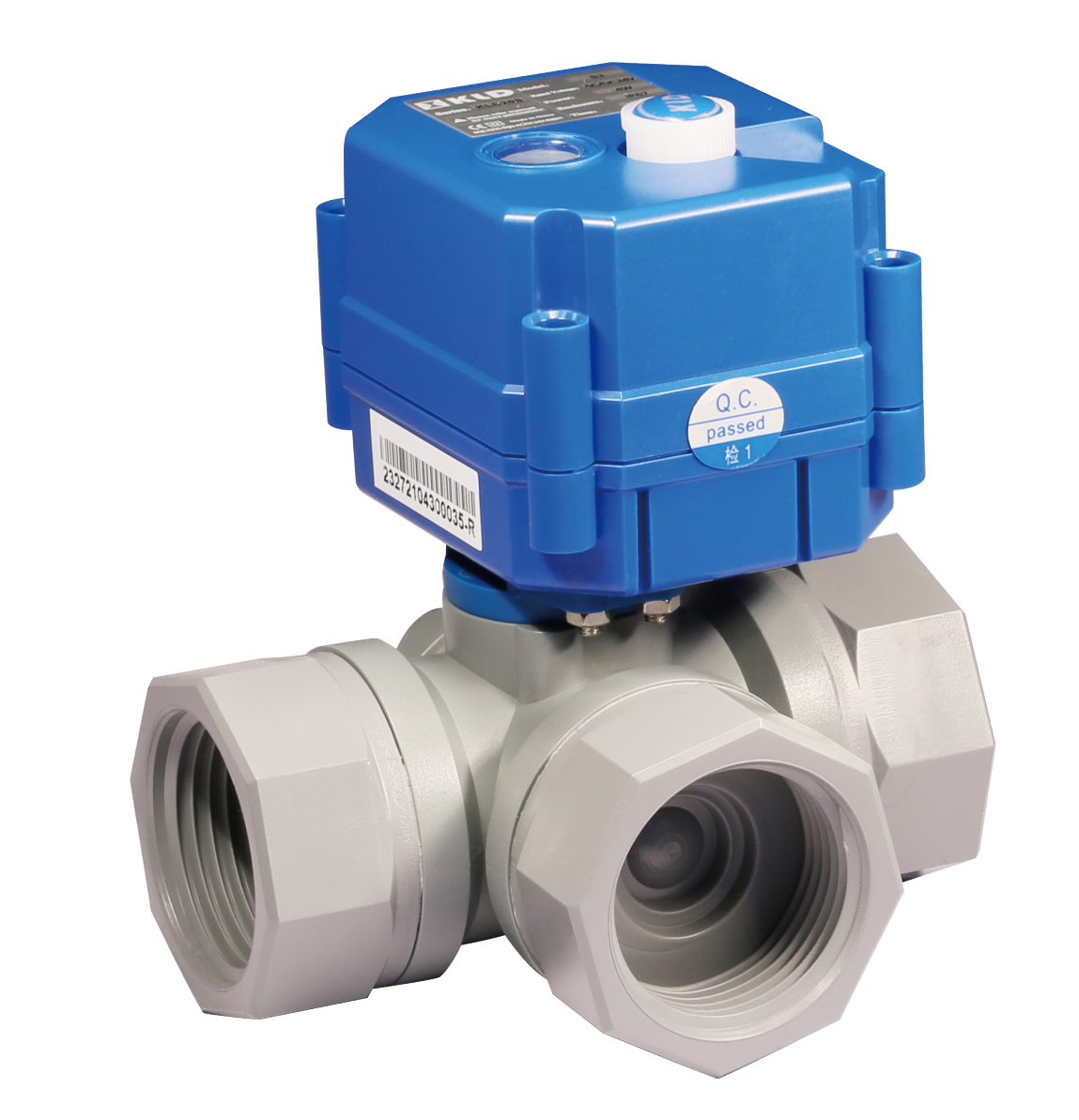

Valvola di plastica a 3 vie

Componenti principali

Parti	Materiale
Alloggio per attuatore	PC LEGA ※ 1
Corpo valvola	CPVC
Palla valvola	CPVC
Gambo	CPVC
Sedile a sfera	Ptfe
Foca	FPM, EPDM, NBR

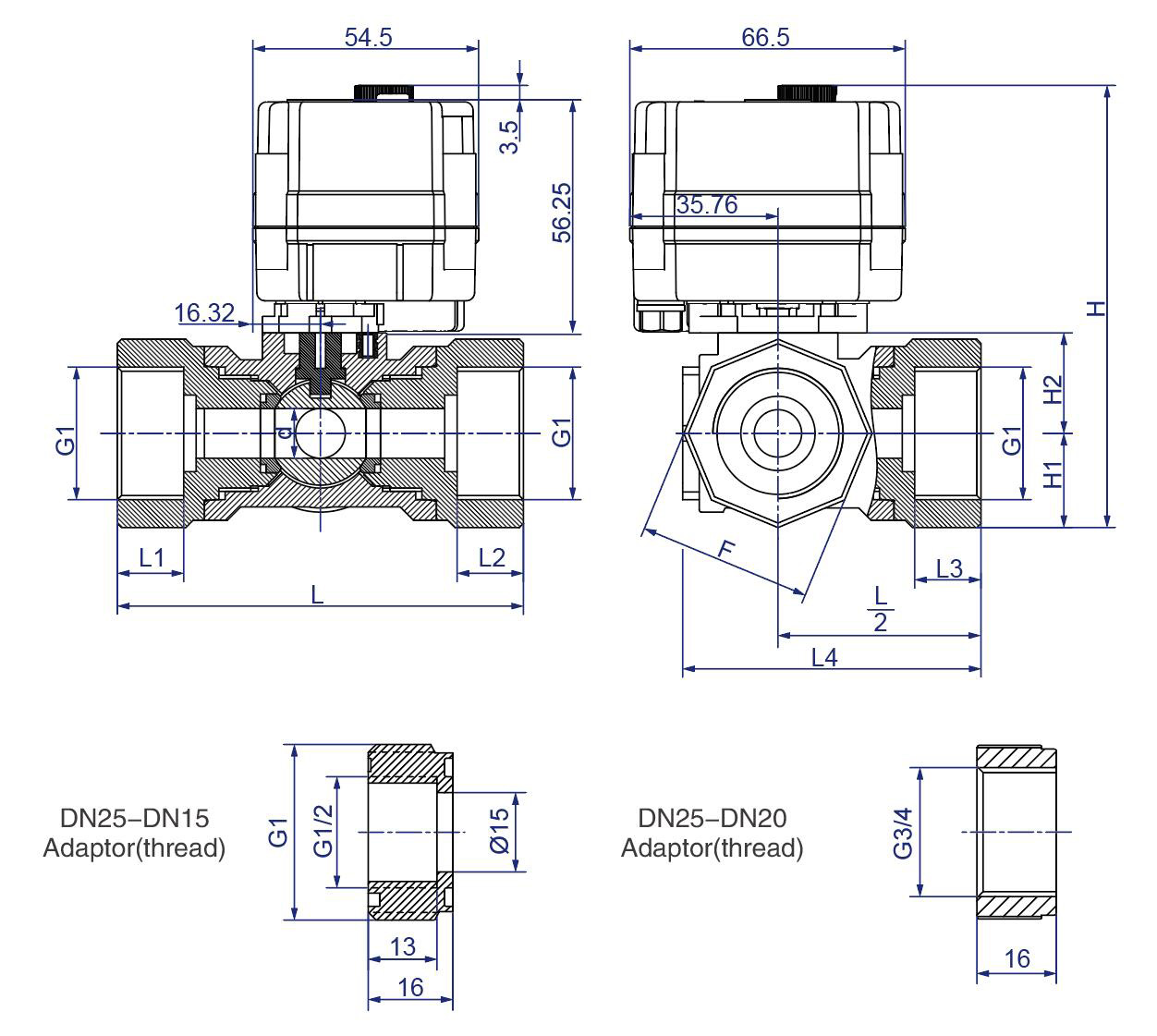

Dimensione

20s

KLD 20s

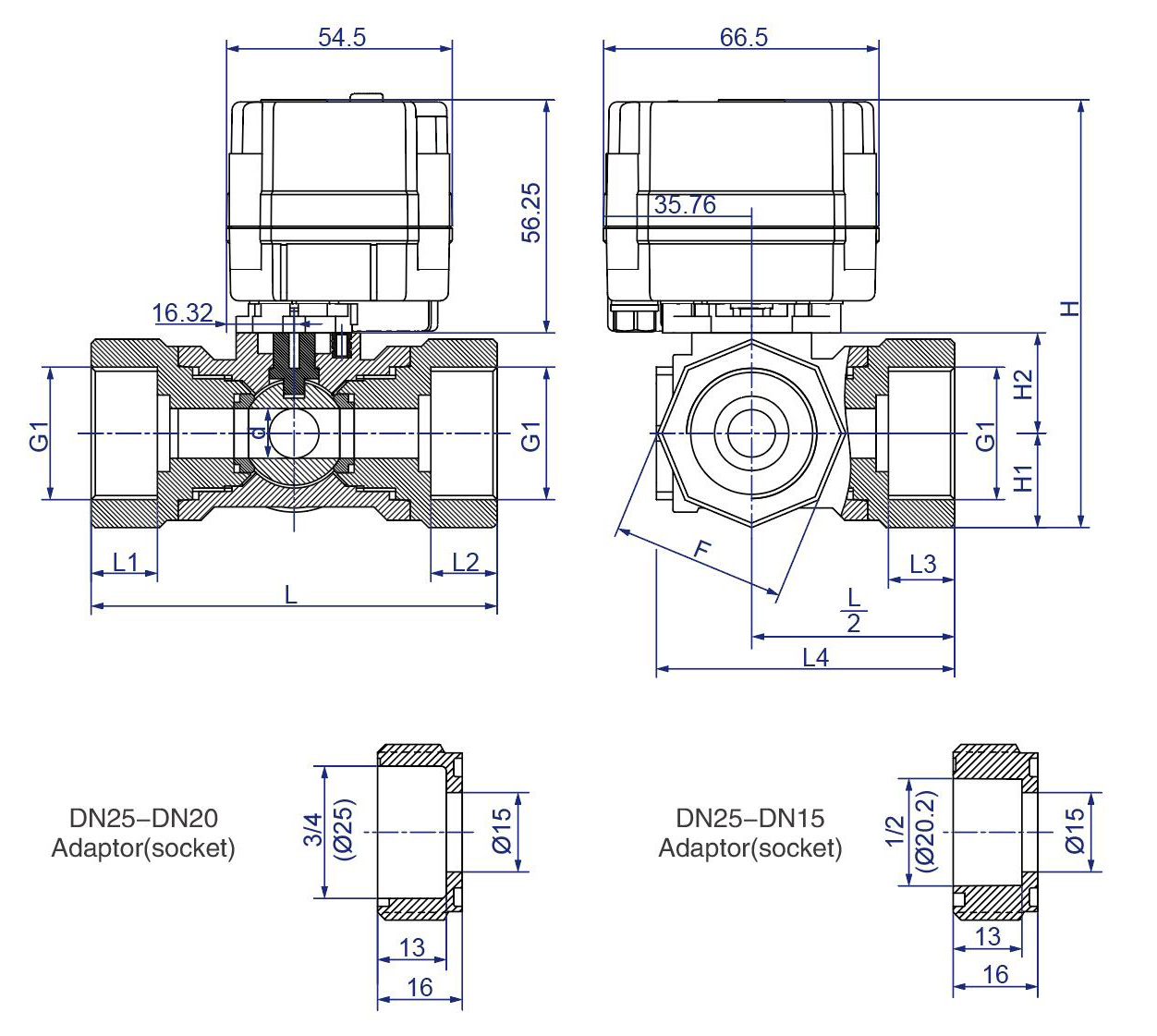

20SJ

KLD 20SJ

Dimensione di connessione (unità: mm)

DN	d	G1		L1 = L2 = L3		L	L4	H		H1	H2	F	W (kg)
DN	d	filo	PRESA	filo	PRESA	L	L4	20s	20SJ	H1	H2	F	W (kg)
Dn15 ※	12.0	G1/2 '	20.2	13.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
Dn20 ※	12.0	G3/4 '	25.0	16.0	13.0	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43
DN25	12.0	G1 '	-	16.0	-	98.0	72.0	106.7	103.2	22.7	24.2	42.0	0.43

Note: adattatore assemblato.

Direzione del flusso

Direzione del flusso della valvola a sfera motorizzata a 3 vie

手动图

Istruzioni per la sostituzione manuale

È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.

Cablaggio

Sono disponibili B2, B3, BD3, KT2. Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.

La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio.
KLD 20s ha una sostituzione manuale; KLD 20j non ha una sovraccarico manuale, altri parametri sono gli stessi di KLD 20S.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
La pressione viene testata in direzione di un senso.

※ 1 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

※ soggetto a modifiche tecniche
