Descrizione

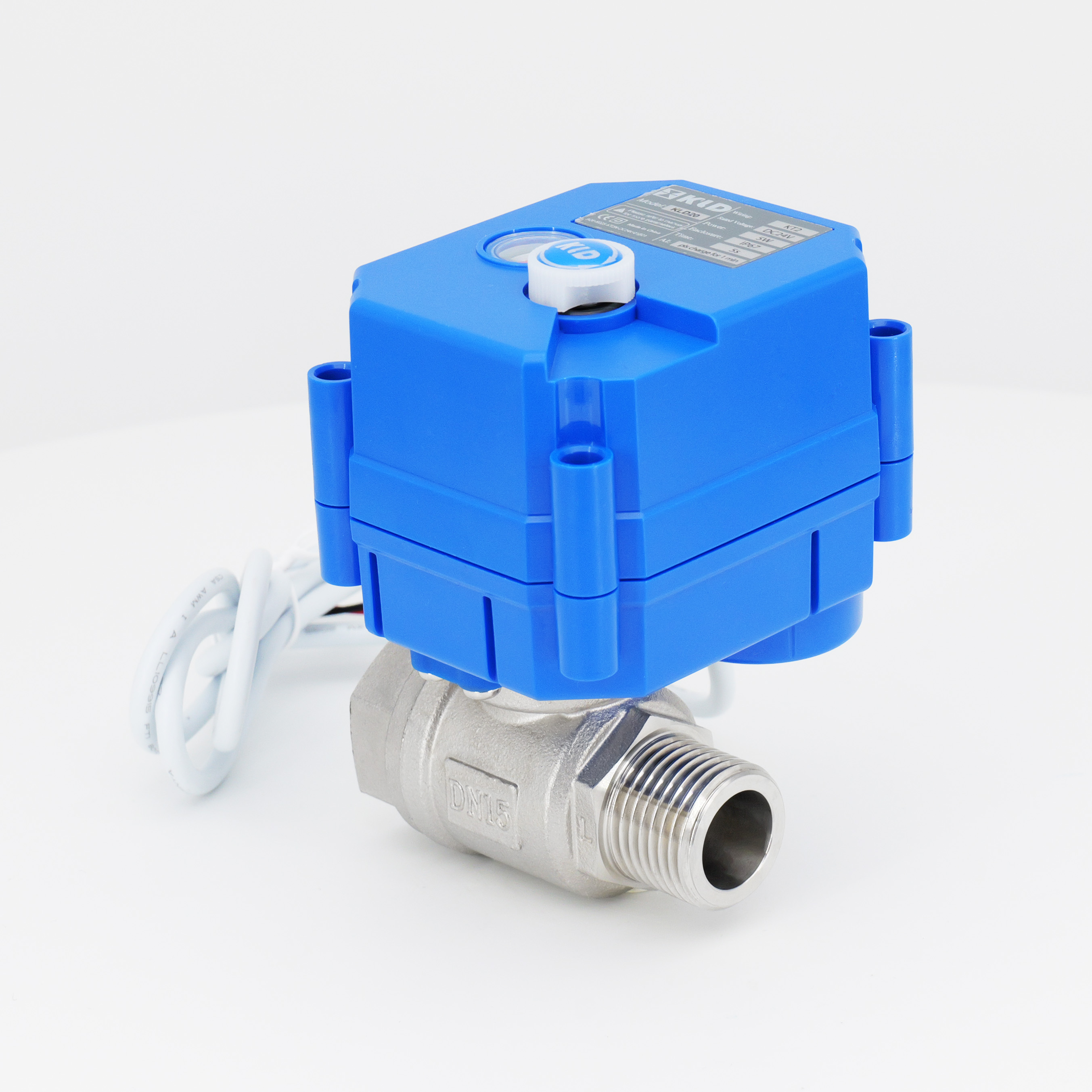

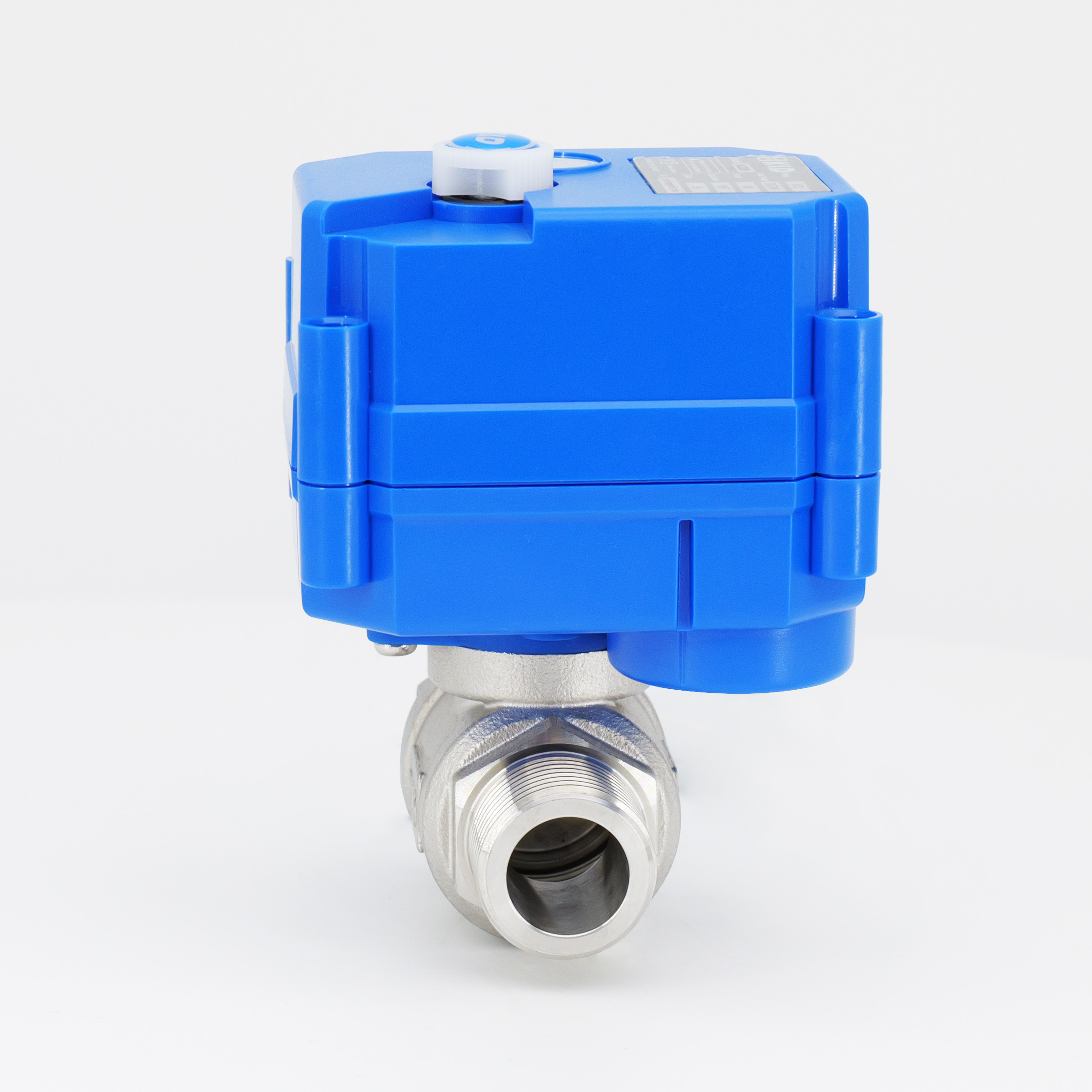

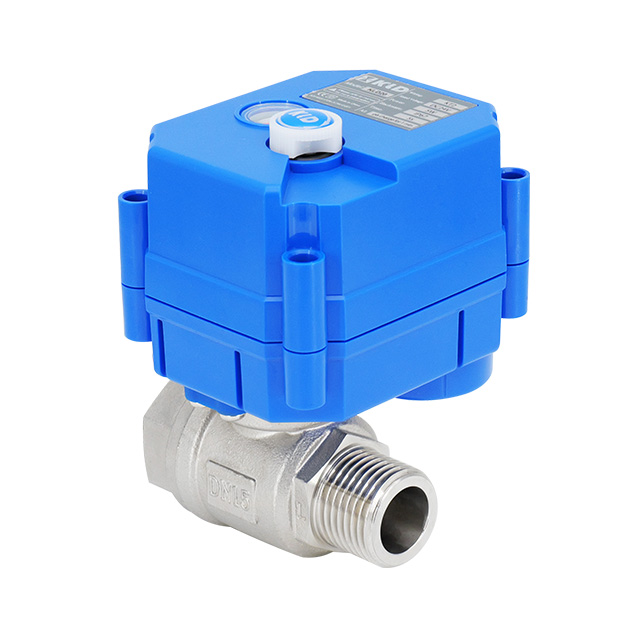

La valvola a sfera motorizzata a 2 vie KLD 20S 20S con connessioni maschile caratteristiche presenta un design compatto adatto a piccole attrezzature e utilizza una tecnologia di tenuta mobile brevettata, garantendo una lunga durata di 70.000-100.000 cicli. Costruito con materiali in ottone e acciaio inossidabile, offre un'eccellente durata e affidabilità. La valvola è dotata di una funzione di sovraccarico manuale per l'uso in caso di guasto dell'alimentazione e presenta un involucro classificato IP67 per una maggiore protezione contro la polvere e l'ingresso di acqua. È inoltre disponibile una versione ad alta velocità opzionale con un tempo di apertura/chiusura di 2 secondi.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera motorizzata Super Mini a 2 vie
Diametro: DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: variabile con dimensione della valvola e applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
Il KLD 20S è ideale per sostituire le valvole del solenoid, in particolare nelle applicazioni in cui le valvole del solenoide potrebbero non funzionare in modo affidabile. È adatto per l'uso in sistemi HVAC, impianti di trattamento delle acque, processi chimici e piccole attrezzature che richiedono controllo automatico. Le sue robuste caratteristiche di progettazione e ad alte prestazioni lo rendono una scelta affidabile per le applicazioni industriali e commerciali.
CE approvato
Un pplicazioni
Hvac
Trattamento delle acque
Processo chimico
Piccole attrezzature per il controllo automatico
Sostituzione della valvola del solenoide, in particolare quando la valvola del solenoide non può funzionare in modo affidabile
Parametri tecnici
Serie | Override manuale | Coppia massima | Tempo operativo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambientale | Umidità |
KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-100 ℃ ※ 1 | -20 ℃ | ≤85% (non condensante) |
AC/DC12V, 24V | 4W/ 5w@kt | |||||||||
KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt |

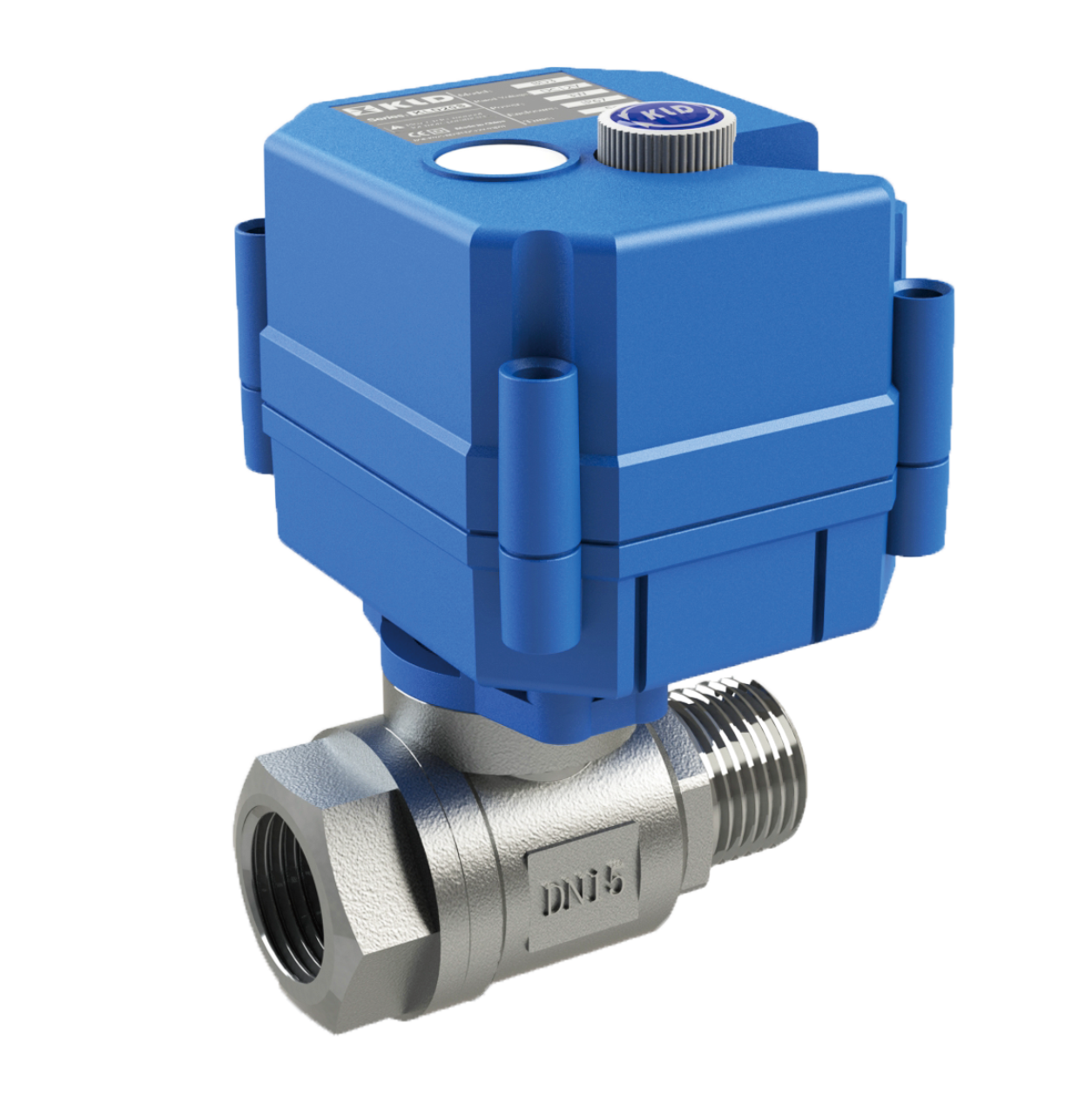

Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Corpo valvola | Ottone con nichel placcatura, 304, 316 |
Palla valvola | Obbligo con cromo placcatura, 304, 316 |
Gambo | Brass, 304, 316 |
Sedile a sfera | Ptfe |
Foca | FPM, EPDM, NBR |
Alloggio | PC LEGA ※ 2 |

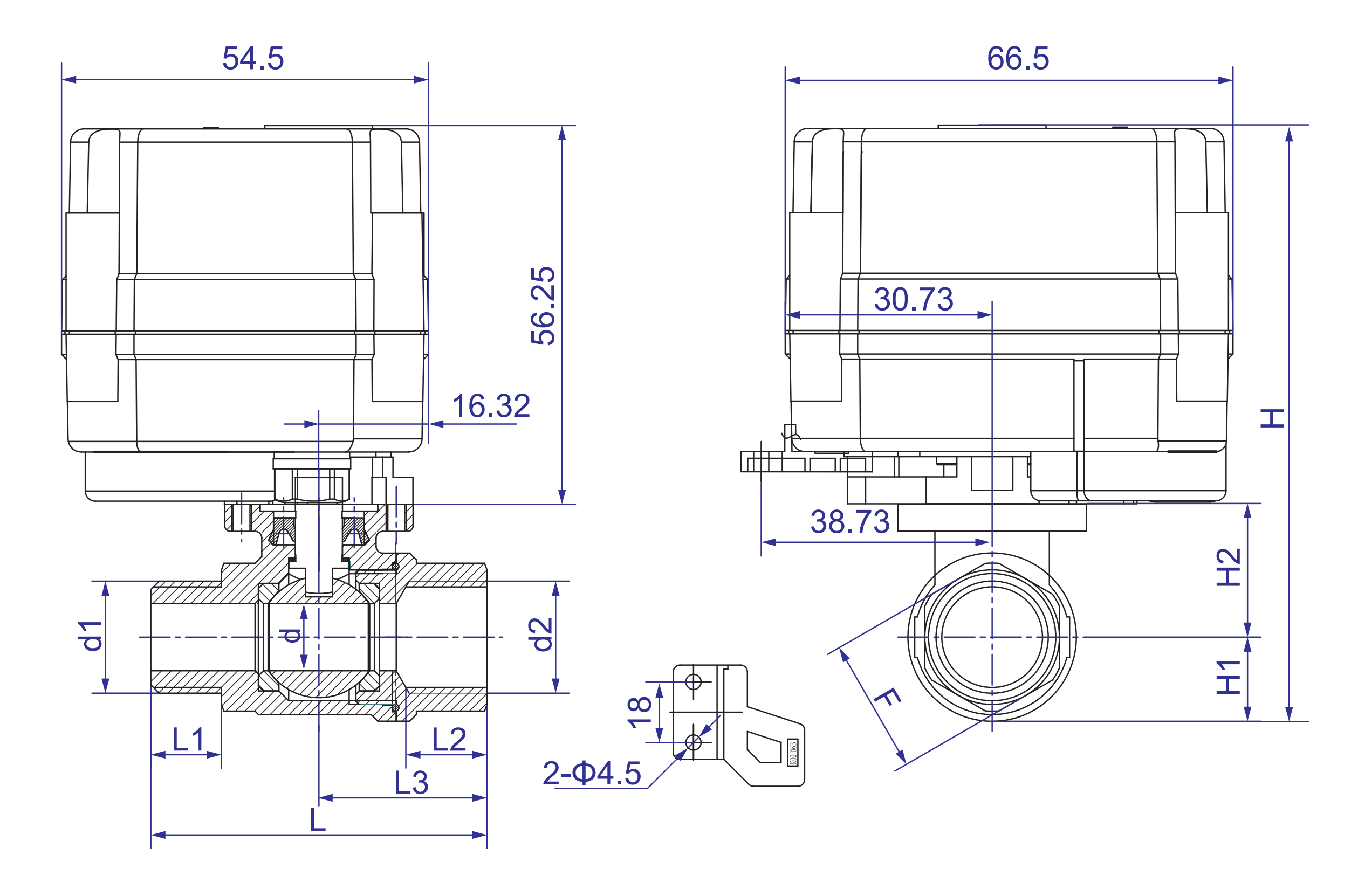

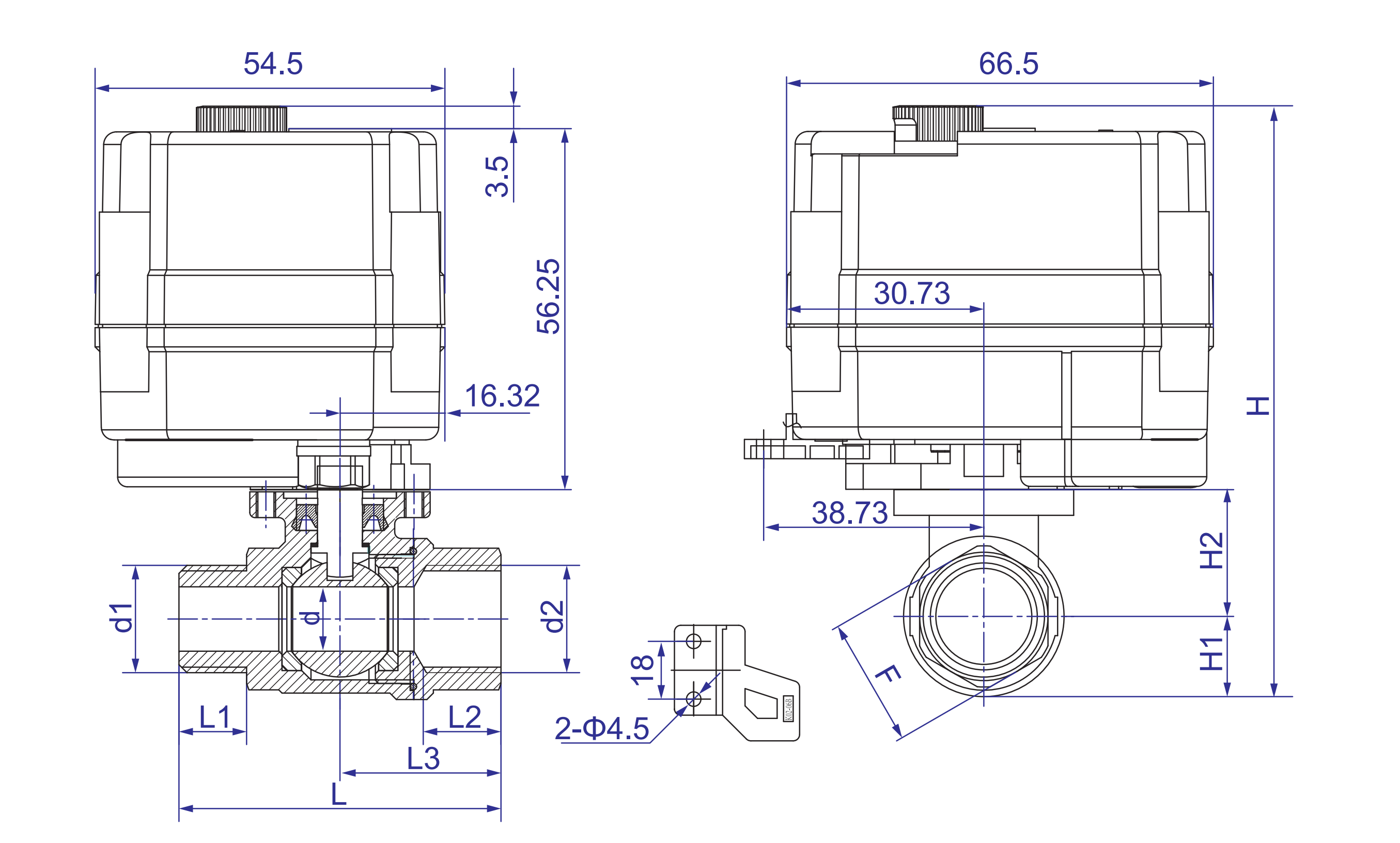

Dimensions
KLD 20s | KLD 20SJ |
Valvola a sfera di porta completa Dimensione del ConnectLon (unità: mm)
DN | d | D1 | d2 | L1 | L2 | L3 | L | F | H1 | H2 | H | W (kg) | |
20s | 20SJ | ||||||||||||
DN10 | 10.0 | G3/8 ' | G3/8 ' | 10.5 | 12 | 25.0 | 50.0 | 20 | 12.5 | 19.75 | 92.0 | 88.5 | - |
DN15 | 14.0 | G1/2 ' | G1/2 ' | 15.0 | 13 | 28.5 | 62.5 | 27 | 16.5 | 21.25 | 97.5 | 94.0 | - |
DN20 | 18.5 | G3/4 ' | G3/4 ' | 16.0 | 16 | 35.0 | 71.0 | 32 | 21.5 | 25.75 | 107.0 | 103.5 | - |
Istruzioni per la sostituzione manuale
È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Quando il segno della freccia sull'indicatore è orizzontale, la valvola è accesa; Quando verticale, la valvola è spenta.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.
Cablaggio
Sono disponibili B2, B3, BD3, KT2. Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.
La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio.
KLD 20s ha una sostituzione manuale; KLD 20j non ha una sovraccarico manuale, altri parametri sono gli stessi di KLD 20S.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
La pressione viene testata in direzione di un senso.
※ 1 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
※ 2 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
