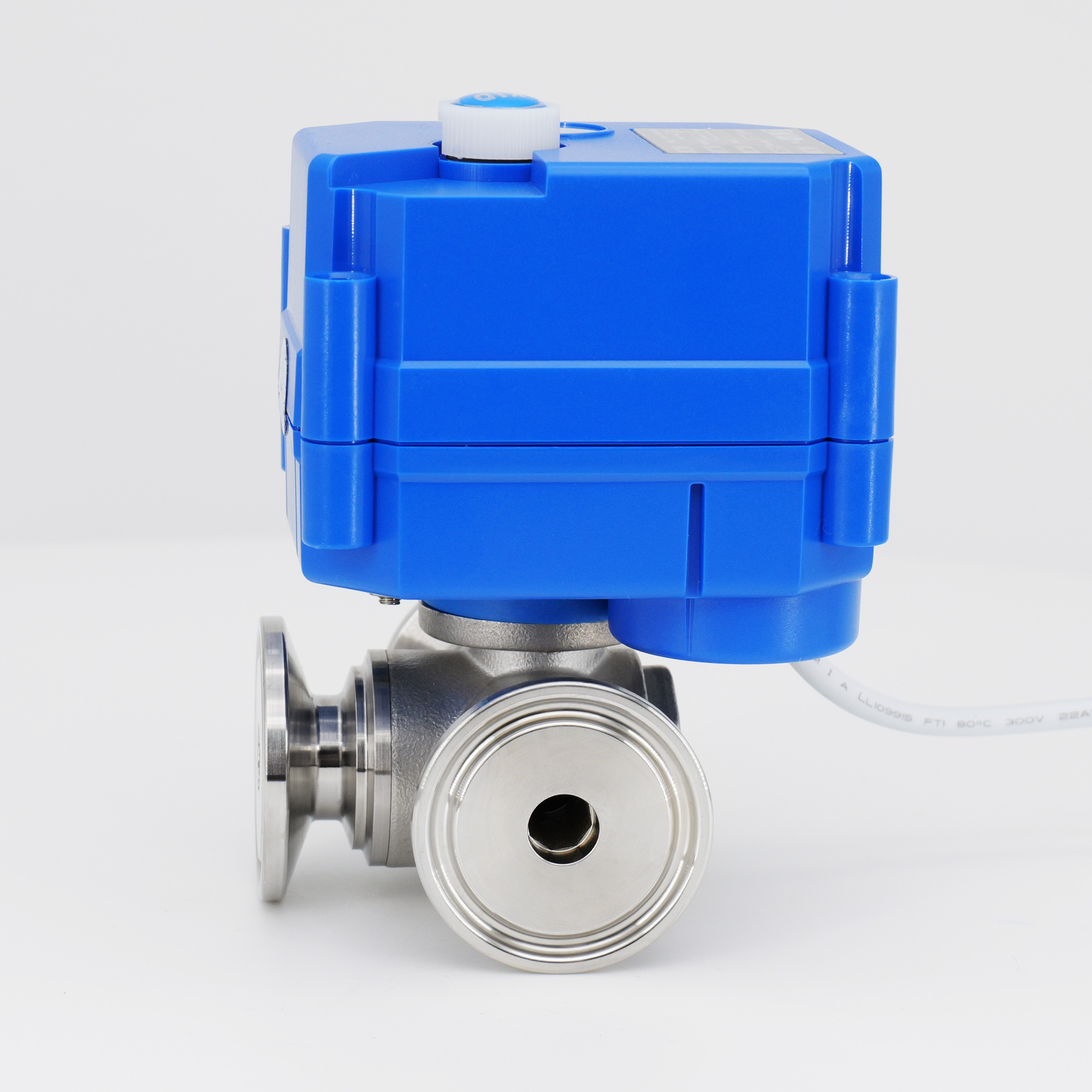

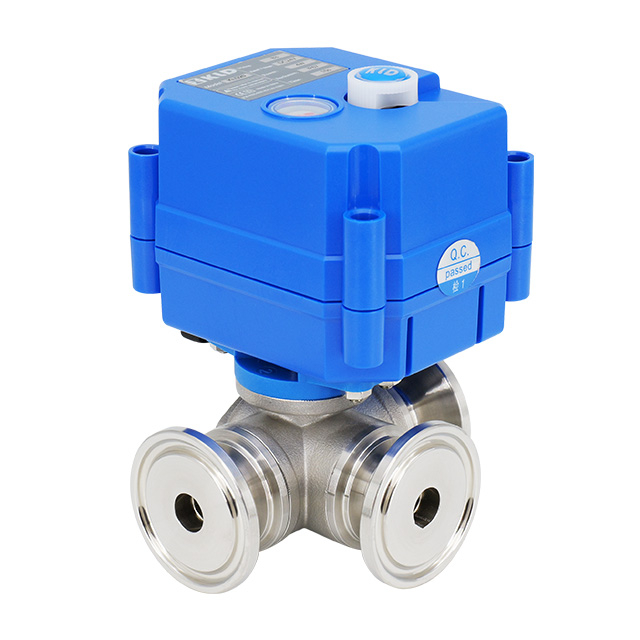

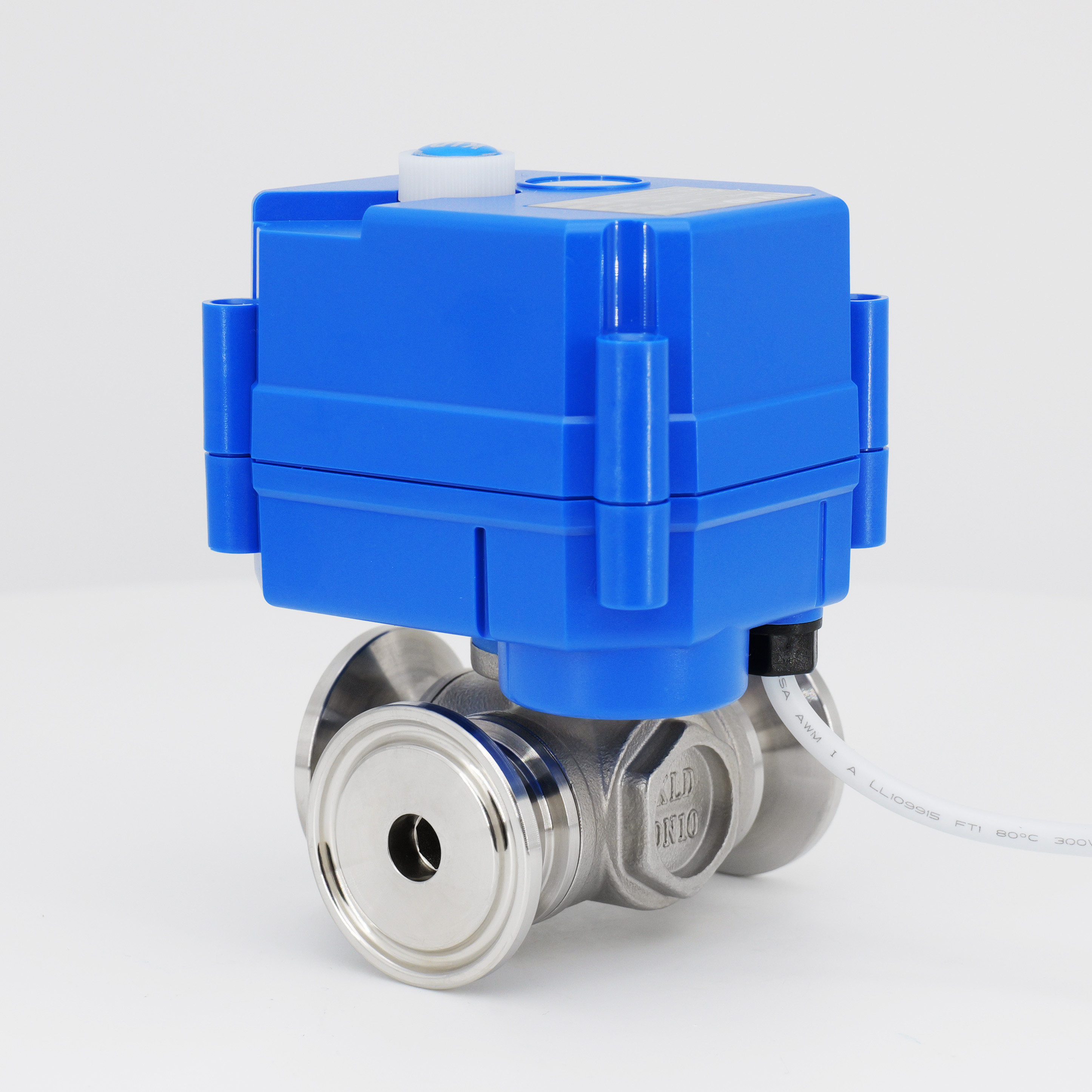

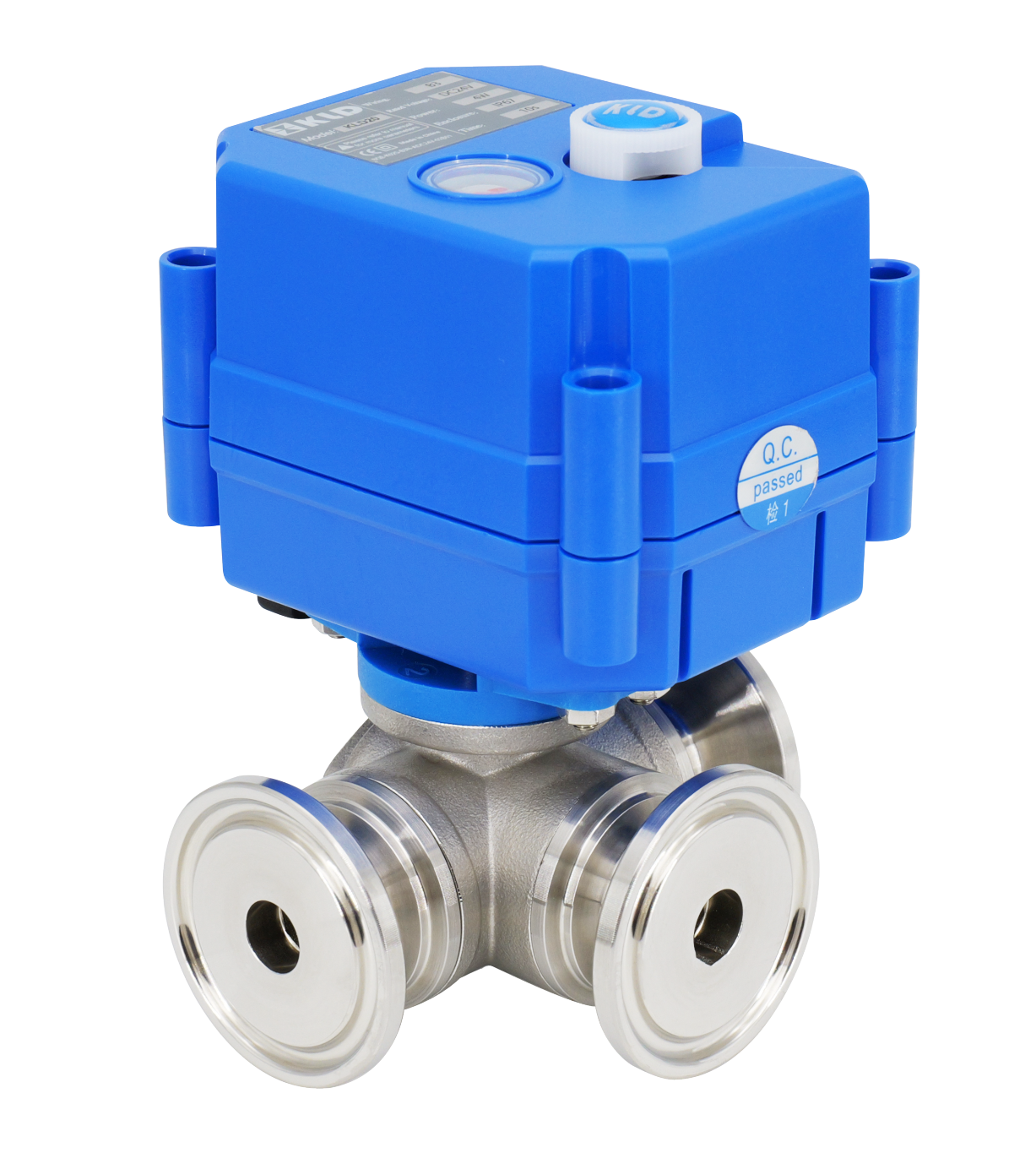

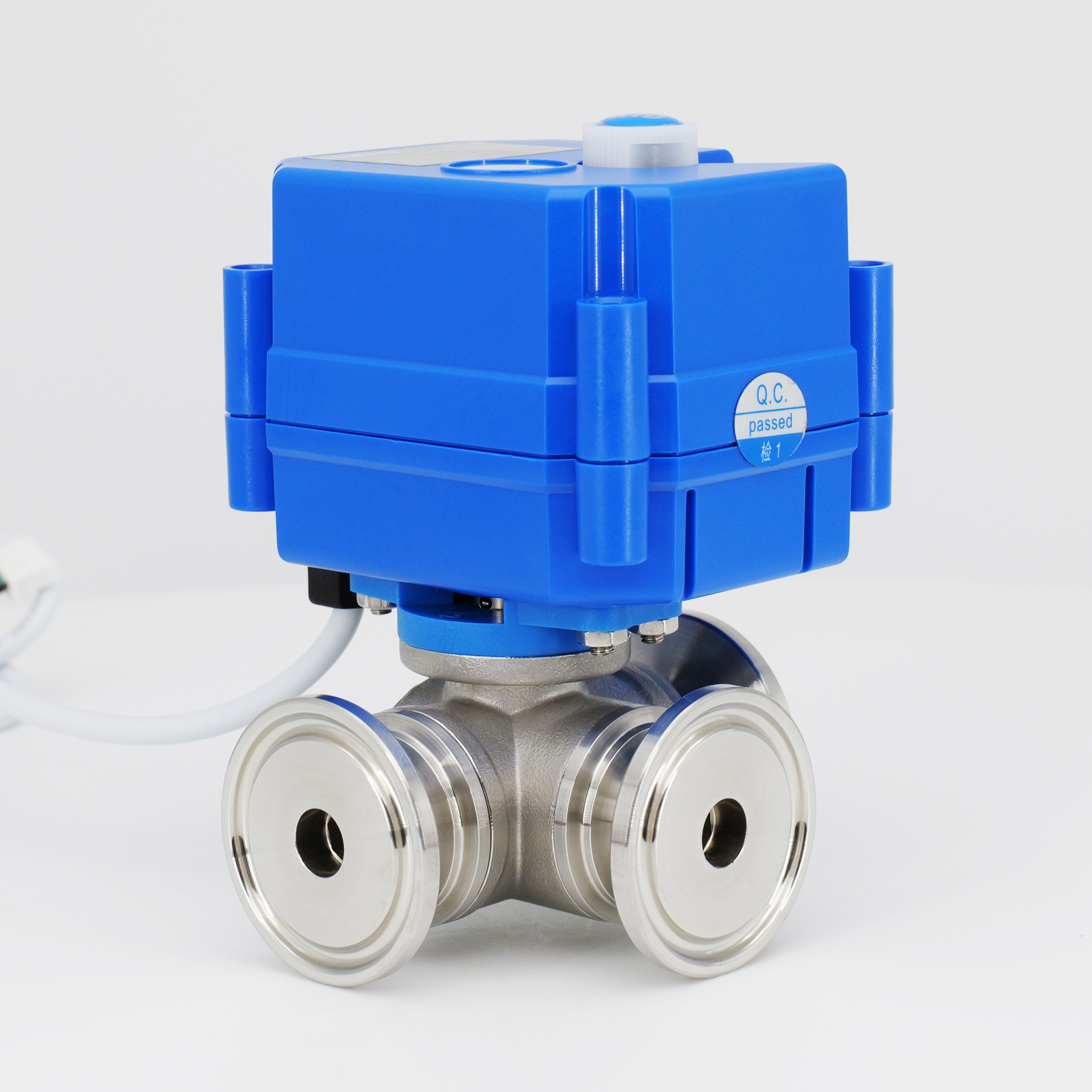

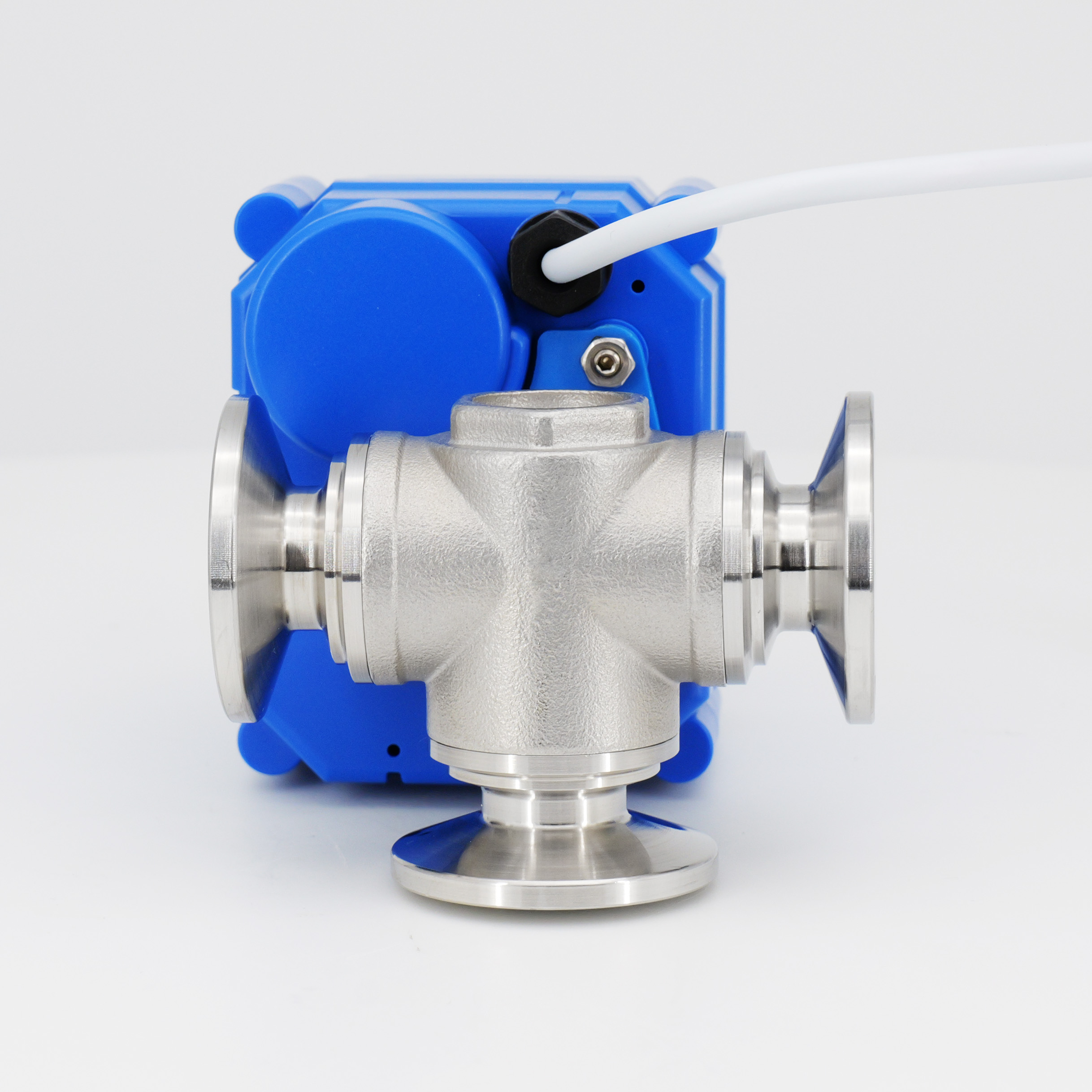

Descrizione
La serie KLD Serie 20S Super Mini a 3 vie a 3 vie con connessioni a Tri-Clamp è specificamente progettata per applicazioni di apparecchiature su piccola scala, offrendo una soluzione compatta ed efficiente per il controllo dei fluidi. Questa valvola presenta una struttura di tenuta mobile brevettata che garantisce un'eccellente prestazione di tenuta e una lunga durata fino a 70.000-100.000 cicli. Costruito con materiali di alta qualità, incluso l'ottone con nichel, acciaio inossidabile (304/316L) e guarnizioni PTFE, fornisce una solida durata e resistenza alla corrosione. La valvola è dotata di una funzione di sostituzione manuale per un funzionamento sicuro e conveniente durante le interruzioni di corrente. Per le applicazioni in cui non è richiesta la sostituzione manuale, è disponibile la serie KLD 20SJ. Il design a 3 vie orizzontali offre portate più elevate e una gamma più ampia di dimensioni delle valvole rispetto alle valvole verticali a 3 vie. Tuttavia, gli utenti devono notare che può verificarsi una miscelazione media durante la rotazione della sfera della valvola nel tipo B a 3 vie; In caso di preoccupazione, il tipo a 3 vie può essere considerato un'alternativa.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica a tre vie
Dimensioni: DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -20 ° C a 45 ° C
La valvola della serie KLD 20S è adatta per una vasta gamma di applicazioni, tra cui sistemi di trattamento delle acque (RO, filtrazione, backwash), sistemi HVAC, processi chimici, attrezzature mediche e sistemi di controllo automatizzati su piccola scala. Fornisce un'alternativa affidabile alle valvole del solenoide, specialmente nei casi in cui le valvole del solenoide potrebbero non funzionare in modo affidabile. La progettazione modulare della valvola e le configurazioni opzionali (ad es. 2-posizione, 3 posizioni o 4 posizioni) consentono la personalizzazione di soddisfare requisiti specifici dell'applicazione.
CE approvato
Applicazioni
Hvac
Trattamento delle acque
Processo chimico
Piccole attrezzature per il controllo automatico
Sostituzione della valvola del solenoide, in particolare quando il solenoide non può funzionare in modo affidabile
Parametri tecnici
| Serie | Override manuale | Coppia massima | Tempo | Tensione di lavoro | Potenza massima | Allegato | Pressione massima | Temperatura media | Temperatura ambiente | Umidità | ||
| KLD 20s | SÌ | 2n.m | circa 5 secondi | DC5V, 12V | 3W | IP67 | 1.0mp | 0-100 ° C ※ 1 | -20 ° C < t <45 ° C. | ≤85% non condensante | ||
| AC/DC 12V, 24V | 4W/ 5w@kt | |||||||||||
| KLD 20SJ | NO | AC/DC110V, 220V | 5W/ 8w@kt | |||||||||
Diagramma dei componenti principali
Componenti principali
Parti | Materiale |
Alloggio per attuatore | PC LEGA ※ 2 |
Corpo valvola | Ottone con nichel, 304.316L |
Palla valvola | Ottone con cromo placcatura, 304.316l |
Gambo | Brass, 304.316l |
Sedile a sfera | Ptfe |
| Foca | FPM, EPDM, NBR |
Dimensione

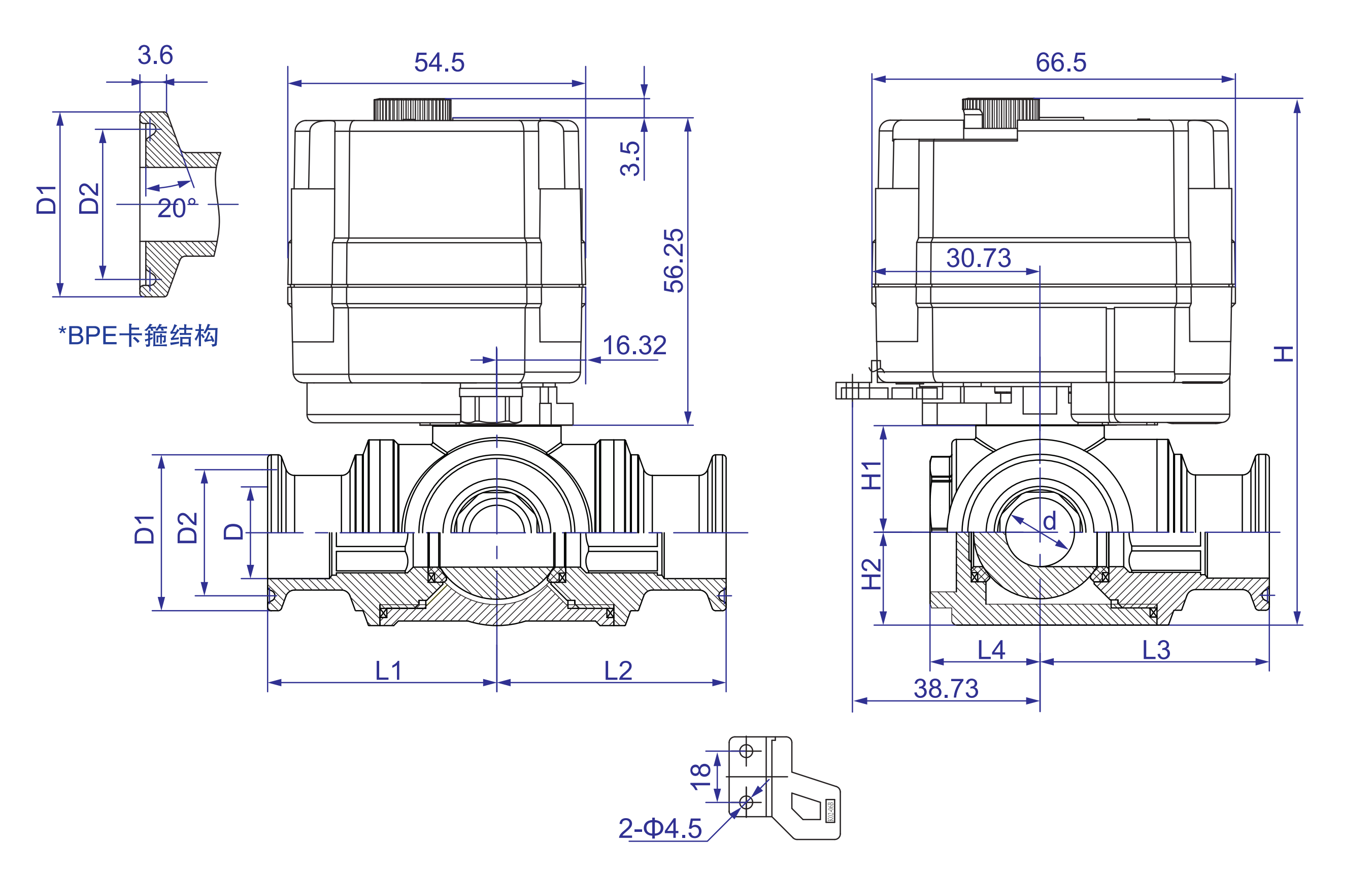

KLD 20s |

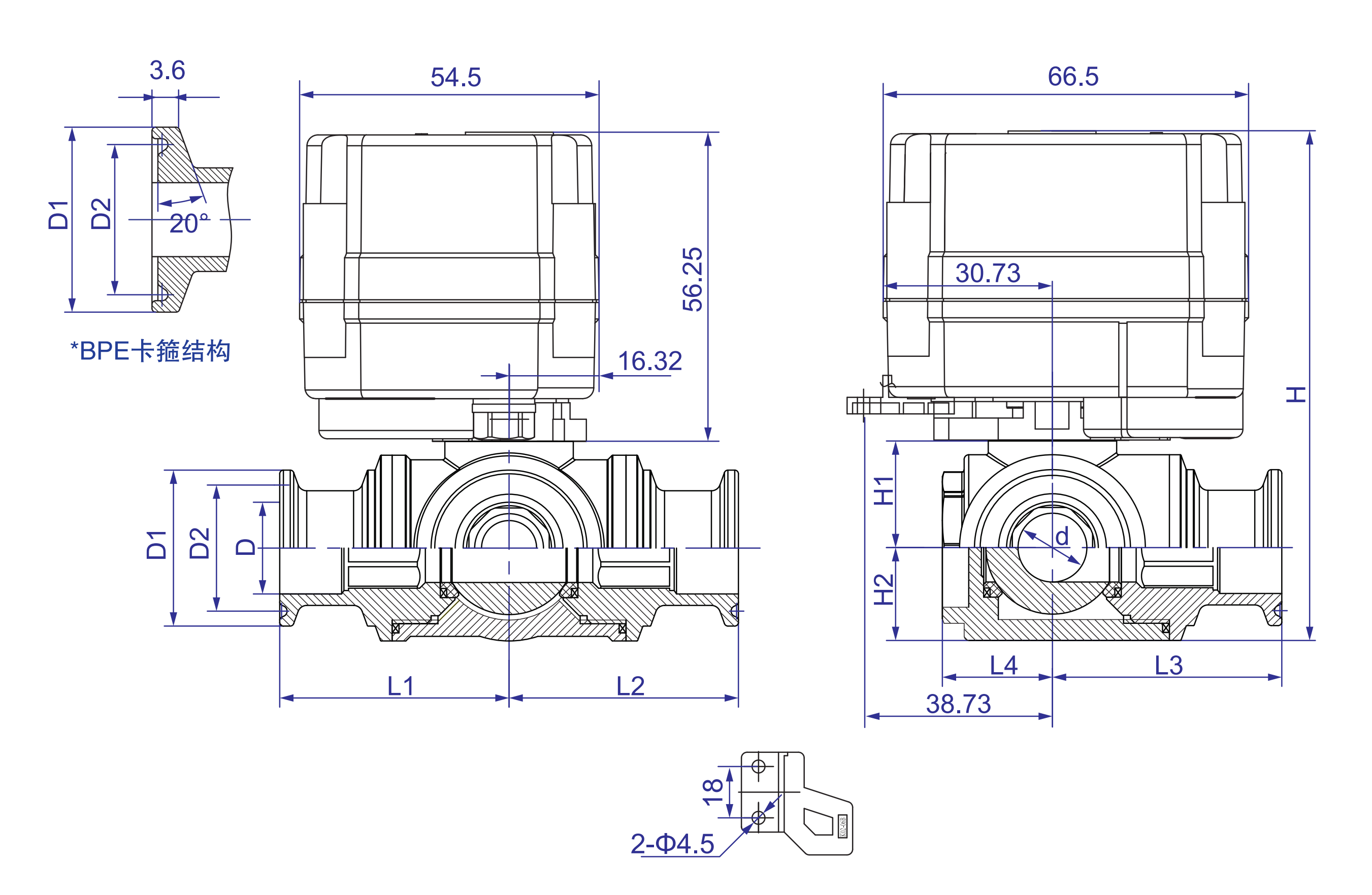

KLD 20SJ |
Dimensione di connessione (unità: mm)
| DN | d | D | D1 | D2 | L1 = L2 = L3 | L4 | H1 | H2 | H | W (kg) | ||||
| 20s | 20SJ | |||||||||||||
| DN10 | 8.0 | 10.0 | ※ 25.0 (BPE) | 34.0 | ※ 20.32 (BPE) | 27.5 | 33.0 | 45.0 | 16.5 | 19.25 | 13.0 | 92.0 | 88.5 | - |
| DN15 | 12.0 | 16.0 | 34.0 | 27.5 | 40.0 | 45.0 | 21.0 | 21.25 | 17.0 | 98.0 | 94.5 | - | ||
| DN20 | 15.0 | 20.0 | 34.0 | 50.5 | 27.5 | 43.5 | 50.0 | 25.5 | 23.25 | 20.25 | 103.25 | 99.75 | - | |
Direzione del flusso
Istruzioni per la sostituzione manuale
È consentito utilizzare solo quando la potenza viene tagliata.
Sollevare la ruota a mano e giralo a sinistra o a destra fino a quando la valvola è in posizione.
Quando il segno della freccia sull'indicatore è orizzontale, la valvola è accesa; Quando verticale, la valvola è spenta.
Premere verso il basso la ruota a mano dopo aver utilizzato il sovraccarico manuale per funzionare correttamente quando viene fornita l'alimentazione.
Cablaggio
Sono disponibili B2, B3, BD3, KT2. Possiamo accettare la personalizzazione del feedback. Si prega di contattare le vendite per maggiori dettagli.
La durata del servizio è i dati di test nella condizione di 1.0mp, 200L/h, acqua di rubinetto come mezzo di lavoro. Diverse occasioni di lavoro influenzeranno la durata del servizio.
KLD 20s ha una sostituzione manuale; KLD 20j non ha una sovraccarico manuale, altri parametri sono gli stessi di KLD 20S.
Gli attuatori non sono diretti-on-on. Gli attuatori non si consigliano di essere venduti separatamente.
La pressione viene testata in direzione di un senso.
※ 1 deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ° C.
※ 2 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※ soggetto a modifiche tecniche
