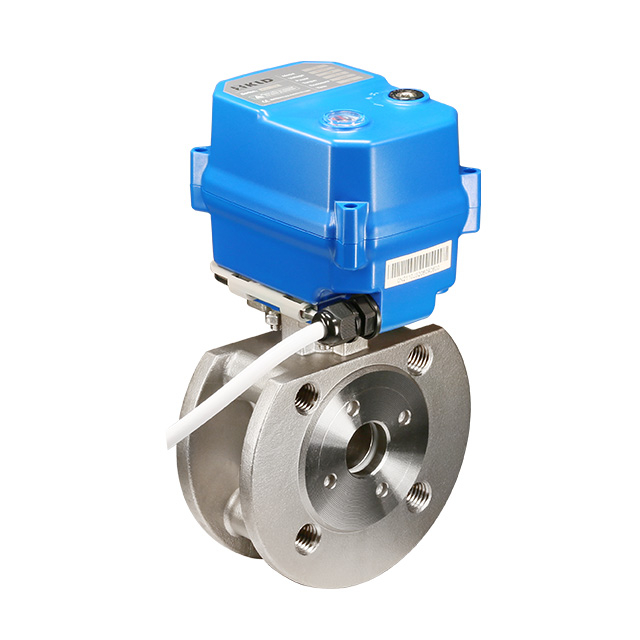

KLD 100 Valvola a sfera motorizzata a 2 vie (flangia italiana)

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata di lunga durata: 20.000 cicli ※ 1
Motore senza spazzole, stabile e affidabile
Funzione Fail-Safe Disponibile
2s ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera motorizzata a 2 vie KLD 100 (flangia italiana) è una valvola ad alte prestazioni progettata per il controllo del flusso affidabile in una varietà di applicazioni industriali. Questa valvola compatta è perfetta per le piccole attrezzature, offrendo significativi benefici per il risparmio spaziale mantenendo prestazioni eccezionali. Dotata di un motore senza spazzole, la valvola garantisce un funzionamento stabile e affidabile, con una durata di lunga durata fino a 20.000 cicli. Inoltre, la funzione di override manuale offre un funzionamento sicuro e conveniente durante le interruzioni di corrente o la manutenzione.

La valvola a sfera motorizzata a 2 vie KLD 100 (flangia italiana) è disponibile in configurazioni normalmente aperte e normalmente chiuse, offrendo flessibilità per soddisfare i diversi requisiti. Presenta una funzione di fallimento, che la rende un'ottima alternativa alle valvole del solenoide, in particolare nelle applicazioni che richiedono portate più elevate e protezione contro il martello da acqua. La valvola è classificata IP67 per protezione contro polvere e acqua, garantendo la durabilità in ambienti difficili.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera motorizzata a 2 vie
Dimensioni: DN15, DN20
Pressione: massimo 1.6MPa (PN16)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C

La valvola a sfera motorizzata a 2 vie KLD 100 (flangia italiana) soddisfa gli standard di sicurezza e ambientali internazionali, garantendo il rispetto degli standard europei. Le sue robuste costruzioni e caratteristiche avanzate lo rendono una scelta affidabile per le esigenti applicazioni industriali.

CE approvato.

Applicazioni

Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Classe di protezione	Pressione massima	Temperatura media.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.6MPA	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC95-265V	12w/ 18w@kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S/BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

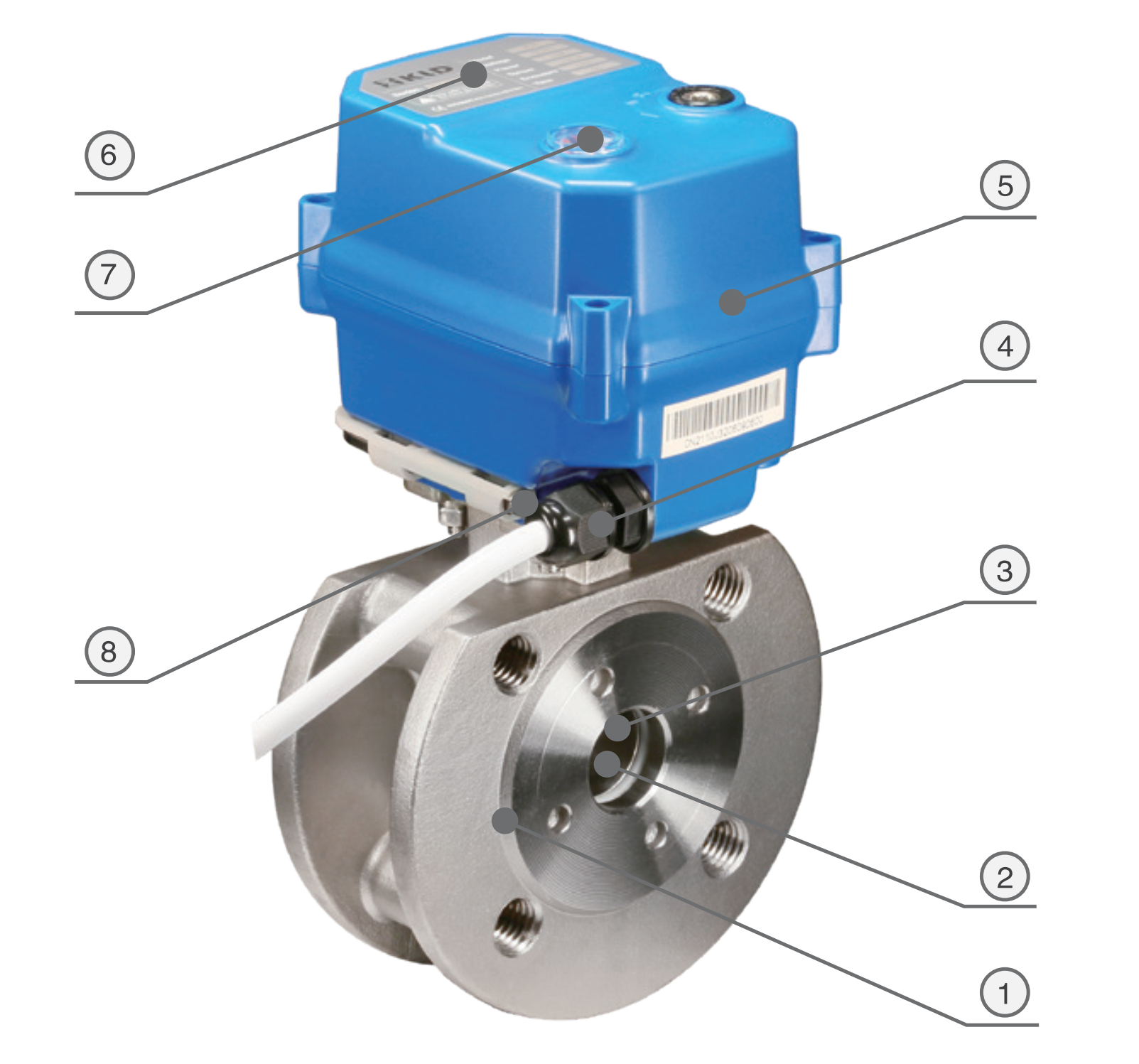

Diagramma dei componenti principali ~!phoenix_varIMG49!~

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	304	1
2	Palla	304	1
3	Sedile a sfera	Ptfe	2
4	Connettore del cavo	Ottone nylon/nichel	1
5	Alloggio	Lega PC ※	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

Dimensioni [DN15-DN20]

100-flange

Dimensioni (mm)

DN	d	L	H1	H2	H	D	F	n-me	W (kg)

DN15	15	42	47.5	48	171.1	95	65	4-M12	1.71
DN20	20	44	52.5	53	181.1	105	75	4-M12	2.17

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione
