Descrizione
La valvola a sfera motorizzata KLD100 a 2 vie in 3 pezzi (SS304/SS316) è una valvola ad alte prestazioni progettata per un controllo preciso del flusso in varie applicazioni industriali. Caratterizzata da un design compatto, questa valvola è ideale per piccole apparecchiature e offre vantaggi in termini di risparmio di spazio senza compromettere le prestazioni. La valvola è dotata di un motore brushless, che garantisce un funzionamento stabile e affidabile, con una lunga durata fino a 20.000 cicli. Include anche una funzione di esclusione manuale per un funzionamento sicuro e conveniente durante interruzioni di corrente o manutenzione.
La valvola a sfera motorizzata KLD100 a 2 vie in 3 pezzi (SS304/SS316) è disponibile nelle configurazioni NA normalmente aperta e NC normalmente chiusa, offrendo flessibilità per diversi requisiti di sistema. È progettato con una funzione fail-safe, che lo rende un'alternativa superiore alle elettrovalvole, soprattutto in applicazioni che richiedono portate più elevate e protezione contro i colpi d'ariete. La valvola è classificata IP67 per la protezione dalla polvere e resiste all'immersione in acqua a breve termine (ad esempio 30 minuti in acque profonde 1 metro).
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera motorizzata a 2 vie
Dimensioni: DN15, DN20
Pressione: massima 1,6 MPa (PN16)/4,0 MPa (PN40)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
La valvola a sfera motorizzata a 3 pezzi KLD 100 a 2 vie (SS304/SS316) sta garantendo la conformità con la sicurezza europea e gli standard ambientali. La sua costruzione robusta, combinata con caratteristiche avanzate, la rende una scelta affidabile per le esigenti applicazioni industriali.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Dati tecnici
| Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
| 6nm | DC24V | 24W | B2S/B3S/BD3S | 2s | Tipo IP67 o F | 1.6MPA 4.0MPA | 0-100 ℃ ※ 2 |
| 10nm/ 6nm@kt | AC/DC95-265V | 12w/ 18w@kt | B3S/BD3S/KT32S | 5s | |||
| AC/DC24V | B2S/B3S/BD3S/KT32S | ||||||
| DC12V | |||||||
| 10 nm | AC24V | 12W | B3S | 10s | |||
| AC110V | |||||||
| AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

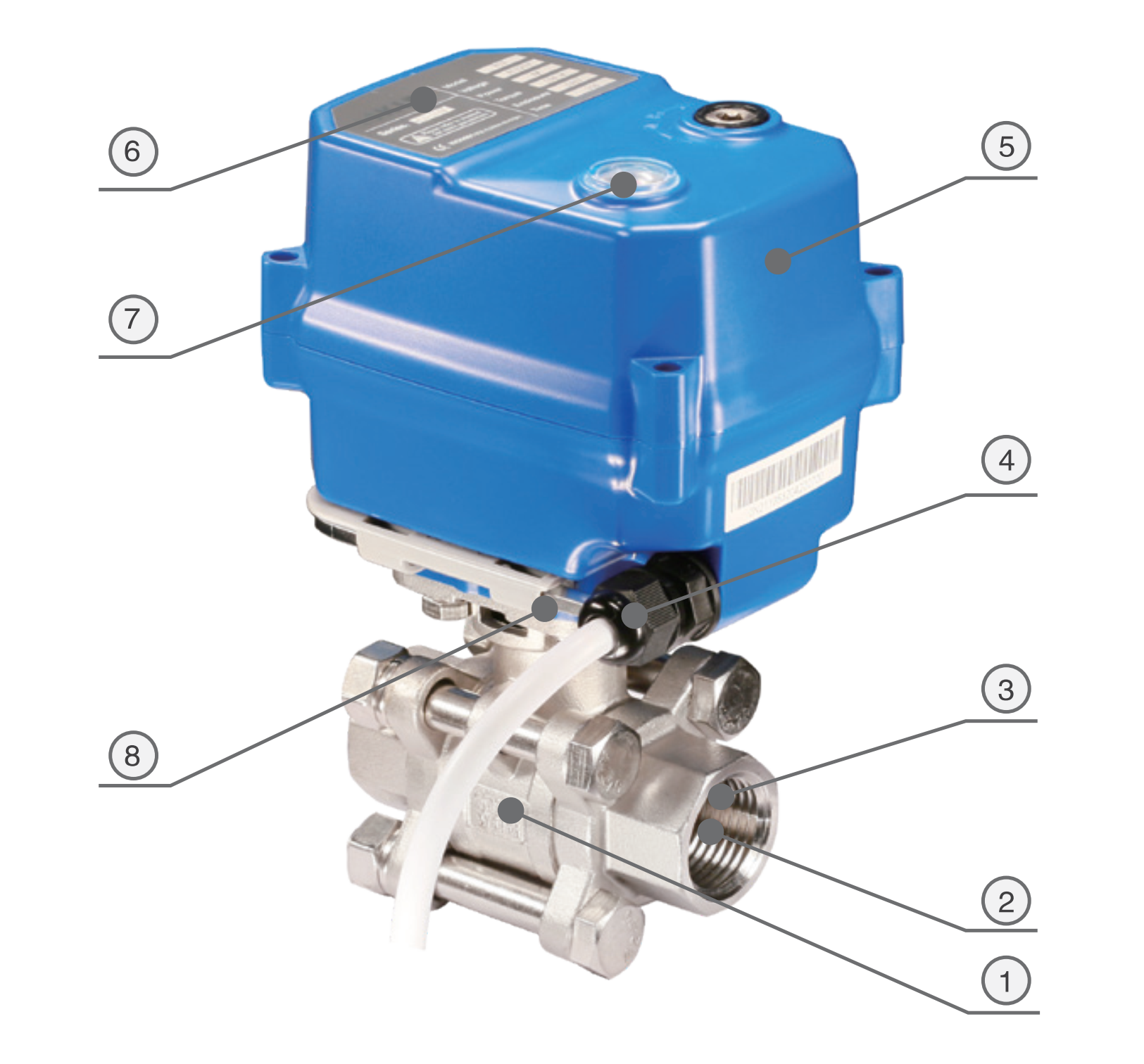

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316 | 1 |
| 2 | Palla | 304/316 | 1 |
| 3 | Sedile a sfera | Ptfe | 2 |
| 4 | Connettore del cavo | Ottone nylon/nichel | 1 |
| 5 | Alloggio | Lega PC ※ | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

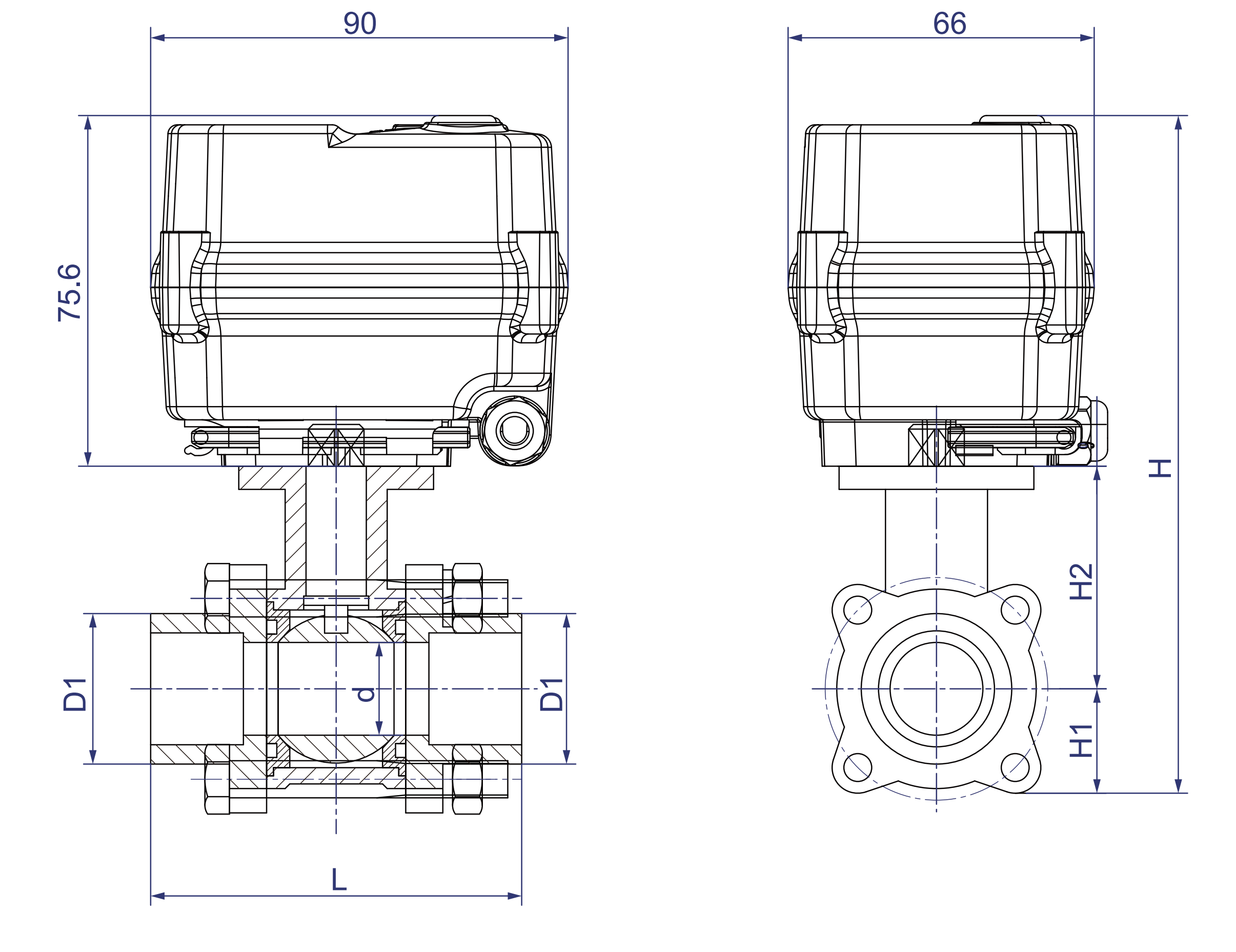

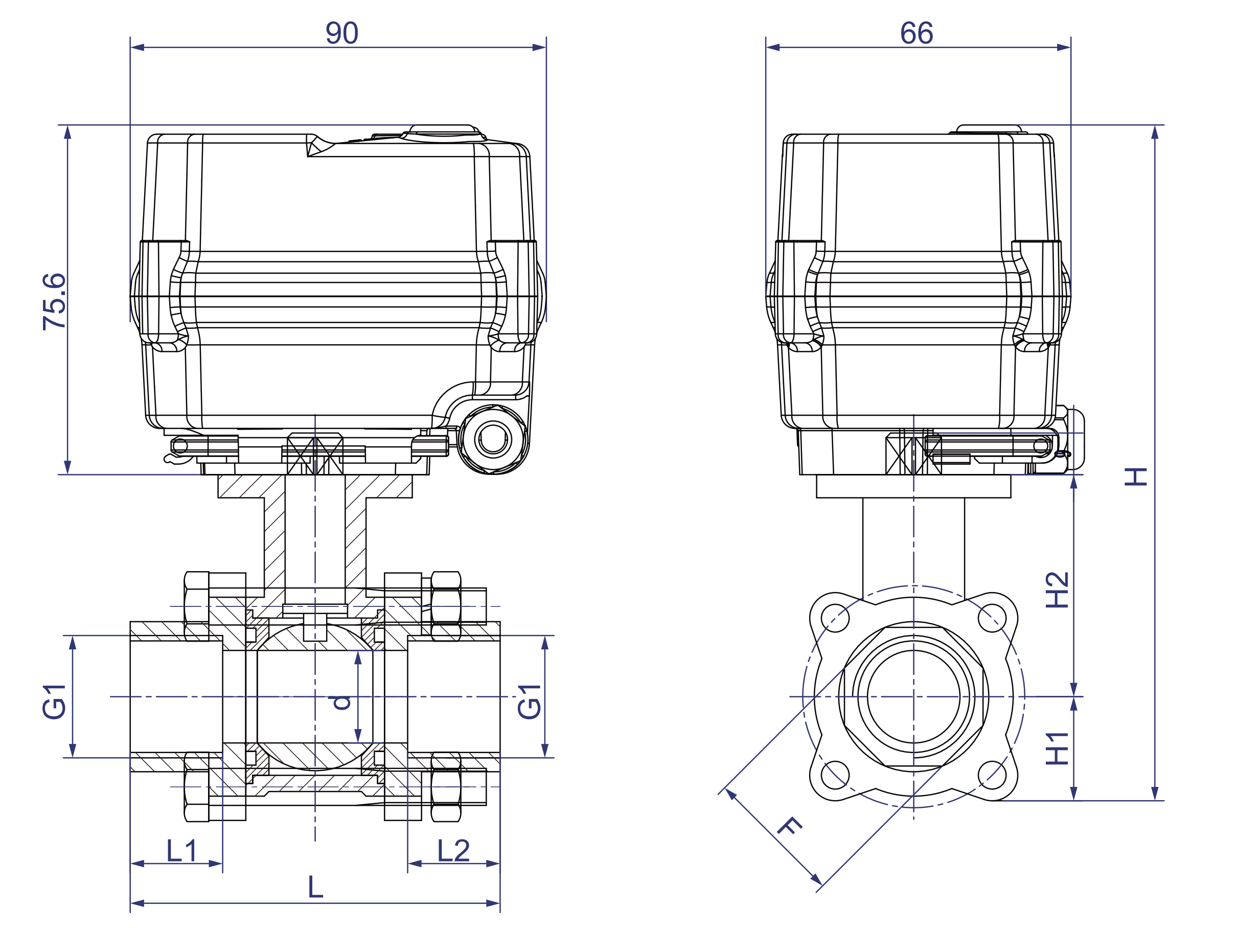

| Dimensioni 【dn15-dn20, saldatura thread/socket】 | Dimensioni【DN15-DN20,saldatura di testa】 |
 |  |
Dimensioni (mm)
DN | d | L1 = L2 | G1 | D1 | L | H1 | H2 | H | F | W (kg) | |||||
| filo | saldatura socket | saldatura di testa | filo | saldatura socket | saldatura di testa | filo | saldatura socket | saldatura di testa | |||||||
DN15 | 15 | 20 | 10 | 20 | G1/2 ″ | 21.7 | 22.5 | 72 | 72 | 63 | 22.5 | 42.0 | 140.1 | 26 | 1.23 |
DN20 | 20 | 20 | 13 | 23 | G3/4 ″ | 27.1 | 27.5 | 80 | 80 | 78 | 25.0 | 48.0 | 146.1 | 32 | 1.42 |
Note: BSP, NPT, GB ECT. è facoltativo.
Dati funzionali
| Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023 |
| Override manuale | Chiave di esagono abbinata (solo usando senza potenza) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃ |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0-100 ℃ |
※ soggetto a modifiche tecniche
