Le valvole elettriche stanno trasformando il modo in cui le industrie gestiscono il controllo dei fluidi. Ti sei mai chiesto come funzionano? Nello specifico, come funziona una valvola a farfalla elettrica?
In questo articolo esploreremo il ruolo delle valvole elettriche nei sistemi di fluidi, concentrandoci sulla valvola a farfalla elettrica. Imparerai come funzionano queste valvole, i loro componenti e i vantaggi principali in vari settori.
Le valvole elettriche sono costituite da diversi componenti chiave che lavorano insieme per regolare il flusso del fluido. Comprendere questi componenti è essenziale per apprezzare il funzionamento della valvola e come risolvere i problemi o ottimizzare le prestazioni.
L'attuatore elettrico è il cuore di una valvola elettrica. Converte l'energia elettrica in movimento meccanico, controllando la posizione della valvola. La funzione principale dell'attuatore è aprire o chiudere la valvola in base a segnali elettrici.
L'attuatore utilizza in genere un motore, che può essere CA (corrente alternata) o CC (corrente continua), per ruotare o spostare un componente meccanico che controlla l'apertura e la chiusura della valvola. In alcuni casi, l'attuatore può anche regolare la posizione della valvola per modulare il flusso, offrendo un maggiore controllo rispetto alle semplici valvole on/off.
● Attuatori CA: comunemente utilizzati in applicazioni industriali, forniscono prestazioni costanti con elevata potenza in uscita.
● Attuatori CC: utilizzati per un controllo più preciso e in genere consumano meno energia.
● Attuatori modulanti: questi attuatori consentono un controllo preciso della posizione della valvola, regolando portate e pressioni.
● Attuatori On/Off: questi attuatori aprono o chiudono semplicemente la valvola senza alcun controllo della posizione intermedia.
● Attuatori antideflagranti: progettati per ambienti pericolosi in cui le apparecchiature elettriche devono essere protette dalle esplosioni.
Il corpo valvola è il componente strutturale che ospita le parti interne della valvola e la collega alla tubazione. Solitamente è realizzato in materiali quali acciaio inossidabile, ottone o ghisa, a seconda delle esigenze dell'applicazione. Il corpo della valvola fornisce il percorso di flusso necessario per il fluido o il gas, consentendone il passaggio quando la valvola è aperta e bloccandolo quando la valvola è chiusa.
Le valvole elettriche utilizzano segnali di controllo elettronici per determinare la posizione della valvola. Questi segnali possono provenire da sensori, controller o sistemi automatizzati. Il sistema di controllo può essere semplice (come un semplice interruttore on/off) o complesso (come un sistema basato su PLC che modula la posizione della valvola in tempo reale in base alle condizioni del processo).
Componente | Funzione |
Attuatore elettrico | Controlla la posizione della valvola convertendo l'energia elettrica in movimento meccanico. |
Corpo valvola | Ospita componenti interni e collega la valvola alla tubazione. |
Meccanismo di controllo | Riceve segnali elettronici per azionare la valvola in base ai requisiti del sistema. |
Meccanismo di feedback | Fornisce feedback sulla posizione per un controllo e un'automazione precisi. |
Le valvole elettriche sono azionate dall'energia elettrica, che attiva l'attuatore per spostare la valvola. Il funzionamento di una valvola elettrica comporta la conversione dell'energia elettrica in energia meccanica, consentendo un controllo preciso della posizione della valvola.
Le valvole elettriche funzionano utilizzando segnali elettrici per attivare l'attuatore, che a sua volta muove la valvola. Questo movimento potrebbe aprire o chiudere la valvola o regolarla in una posizione specifica. Il motore dell'attuatore è azionato dalla corrente, che aziona l'ingranaggio per ruotare la valvola nella posizione desiderata.
Ad esempio, in una valvola a farfalla elettrica, l'attuatore ruota il disco della valvola per controllare il flusso del fluido. Quando l'attuatore riceve un segnale elettrico, ruota il disco della valvola da una posizione chiusa (0°) ad una posizione aperta (90°), o a qualsiasi posizione intermedia nel caso di un attuatore modulante.
L'attuatore in una valvola elettrica utilizza un motore per azionare gli ingranaggi per ruotare la valvola in apertura o chiusura. Questo processo è altamente efficiente e può essere controllato con elevata precisione. A seconda del design dell'attuatore, la valvola può rispondere rapidamente ai cambiamenti nel segnale di controllo, rendendola ideale per i sistemi automatizzati.
L'attuatore elettrico è responsabile della precisione e dell'affidabilità del funzionamento della valvola. Regola la posizione della valvola per regolare il flusso di fluidi o gas, garantendo che il sistema mantenga le condizioni desiderate (ad esempio pressione, temperatura o portata).
Uno dei principali vantaggi delle valvole elettriche è la capacità di fornire un controllo preciso. Utilizzando segnali di controllo elettronici, queste valvole possono modulare accuratamente la loro posizione, consentendo regolazioni precise del flusso del fluido. Ciò è particolarmente importante nei processi in cui anche piccoli cambiamenti nel flusso possono influenzare la qualità o l'efficienza della produzione.
Le elettrovalvole possono funzionare in due modalità principali:
● Controllo modulante: questo tipo di valvola consente la regolazione continua della posizione della valvola, consentendo un controllo preciso su portate e pressioni.
● Controllo On/Off: questo tipo di valvola apre o chiude semplicemente la valvola, senza posizioni intermedie. È comunemente utilizzato in applicazioni in cui è richiesto il flusso totale o nessun flusso.
Tipo di controllo | Funzione | Applicazioni | Vantaggi |
Controllo modulante | Consente la regolazione continua del flusso variando la posizione della valvola. | Controllo di processo, regolazione della temperatura | Controllo del flusso efficiente e di alta precisione |
Controllo accensione/spegnimento | Apre o chiude completamente la valvola | Semplice controllo del flusso, valvole di isolamento | Funzionamento semplice |

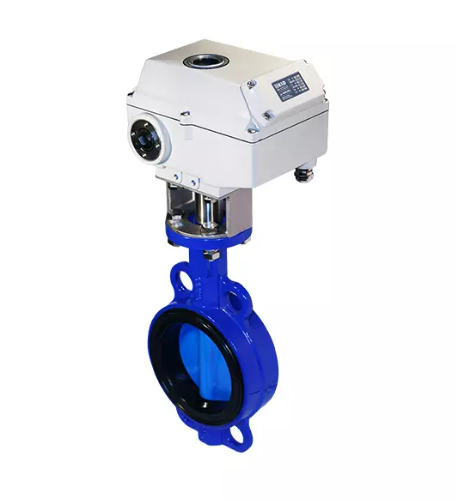

Una valvola a farfalla elettrica è un tipo di valvola elettrica che utilizza un disco rotante per controllare il flusso di fluido o gas. Il corpo della valvola contiene un disco che ruota per aprire o chiudere il percorso del flusso. L'attuatore elettrico è responsabile della rotazione del disco, fornendo un controllo preciso sul flusso.
A differenza di altre valvole elettriche, come le valvole a sfera o le valvole a saracinesca, le valvole a farfalla elettriche sono progettate per applicazioni in cui è necessaria un'elevata capacità di flusso. Vengono generalmente utilizzati per regolare grandi volumi di fluidi o gas con una perdita di pressione minima. Il design compatto della valvola a farfalla la rende ideale per applicazioni con vincoli di spazio.
Le valvole a farfalla elettriche sono ampiamente utilizzate nelle applicazioni industriali grazie alla loro capacità di gestire grandi volumi di fluido, efficienza energetica e facilità di automazione. Offrono tempi di apertura e chiusura rapidi, riducono la manutenzione e consentono il controllo sia del flusso che della pressione nel sistema.
Le valvole a farfalla elettriche funzionano ruotando un disco all'interno del corpo valvola. L'attuatore sposta il disco in una posizione completamente aperta o completamente chiusa oppure in una posizione parzialmente aperta per la regolazione del flusso. Il design della valvola consente un controllo preciso del flusso del fluido, rendendola adatta ad un'ampia gamma di applicazioni industriali.
● Valvola a farfalla elettrica di tipo wafer: compatta ed economica, questo tipo di valvola è ideale per sistemi con spazio limitato.
● Valvola a farfalla elettrica di tipo flangiato: fornisce un collegamento robusto per tubazioni di grande diametro ed è comunemente utilizzata nei sistemi ad alta pressione.
L'attuatore collegato al disco della valvola fa ruotare il disco con un movimento circolare, aprendo o chiudendo il percorso del flusso. Questa rotazione è controllata dai segnali elettrici ricevuti dall'attuatore, fornendo una regolazione del flusso precisa e affidabile.

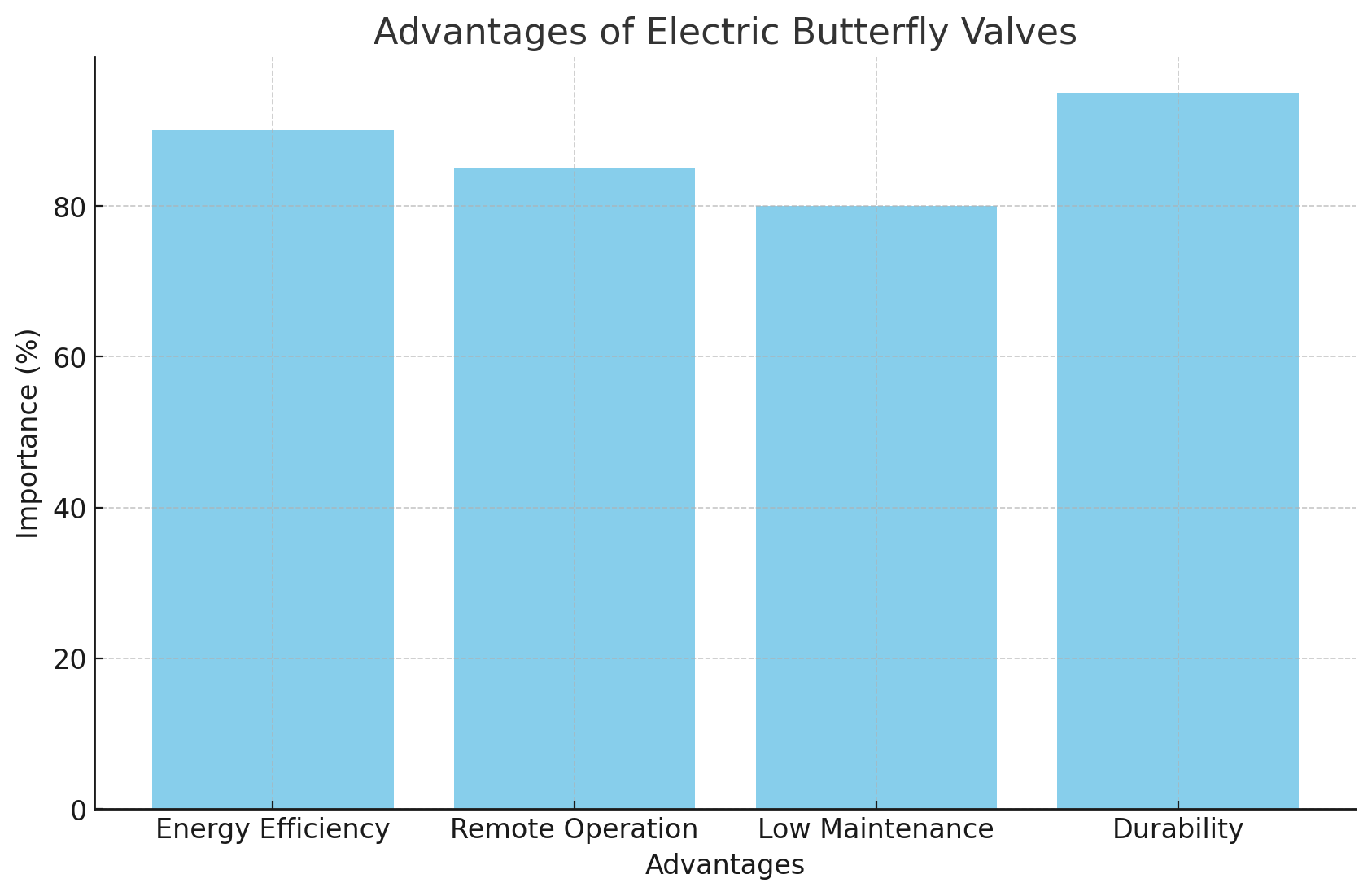

Le valvole elettriche sono altamente efficienti dal punto di vista energetico perché si basano su segnali elettrici per controllare la posizione della valvola, eliminando la necessità di fonti di alimentazione aggiuntive come aria compressa o fluidi idraulici. Ciò le rende una soluzione più ecologica ed economica, soprattutto se paragonate alle tradizionali valvole pneumatiche o idrauliche che consumano più energia. Il loro design efficiente aiuta a ridurre il consumo energetico complessivo e i costi operativi.
Uno dei vantaggi significativi delle valvole elettriche è la loro capacità di integrarsi perfettamente nei sistemi automatizzati, consentendo il funzionamento remoto. Questa funzionalità riduce la necessità di intervento manuale e migliora la sicurezza del sistema riducendo al minimo gli errori umani. Inoltre, il monitoraggio e il controllo remoti consentono agli operatori di apportare modifiche in tempo reale alle impostazioni delle valvole, ottimizzando le prestazioni e garantendo un funzionamento coerente tra i sistemi senza la necessità di essere fisicamente presenti.
Le valvole elettriche richiedono una manutenzione minima rispetto alle valvole manuali o pneumatiche. Il loro design semplice, con meno parti mobili, riduce l'usura, riducendo al minimo il rischio di guasti. Ciò si traduce in minori tempi di inattività e minori costi di manutenzione. Sono ideali per applicazioni in cui l'affidabilità è fondamentale e la loro natura a bassa manutenzione migliora l'efficienza complessiva delle operazioni.
Le valvole elettriche sono costruite per durare a lungo, utilizzando materiali e componenti durevoli che garantiscono prestazioni affidabili anche in ambienti industriali difficili. La loro struttura robusta aiuta a ridurre la frequenza delle sostituzioni e garantisce che continuino a funzionare efficacemente nel tempo. Questa durabilità li rende un eccellente investimento a lungo termine, offrendo alle aziende un migliore ritorno sull'investimento riducendo la necessità di riparazioni o sostituzioni frequenti.
Le valvole elettriche svolgono un ruolo fondamentale negli impianti di trattamento dell'acqua regolando il flusso dell'acqua attraverso i sistemi di filtrazione. Aiutano a mantenere portate e pressioni stabili, garantendo che il processo di trattamento si svolga senza intoppi. Queste valvole sono essenziali per controllare la distribuzione dell'acqua nelle varie fasi della depurazione, prevenendo tracimazioni e garantendo l'efficienza nei processi di trattamento.
Nell'industria del petrolio e del gas, le valvole elettriche sono indispensabili per controllare il flusso di fluidi e gas attraverso le tubazioni. Sono particolarmente utili nei sistemi ad alta pressione e in luoghi remoti dove l'automazione e l'affidabilità sono vitali. Le valvole elettriche garantiscono una regolazione del flusso sicura ed efficiente, riducendo la necessità di intervento manuale e consentendo il funzionamento remoto dei sistemi, anche in ambienti pericolosi.
Le valvole elettriche sono ampiamente utilizzate nei sistemi HVAC per gestire il flusso dei fluidi di riscaldamento e raffreddamento. Svolgono un ruolo chiave nella regolazione della temperatura e del flusso d'aria negli edifici. Mantenendo flusso e pressione costanti, queste valvole garantiscono comfort ed efficienza energetica ottimali nei sistemi di riscaldamento e raffreddamento residenziali, commerciali e industriali.
Nell'industria alimentare e farmaceutica, le valvole elettriche vengono utilizzate per controllare con precisione il flusso di ingredienti, prodotti chimici e altre sostanze. La loro capacità di mantenere flusso e pressione costanti è essenziale per garantire la qualità e la sicurezza dei prodotti. Queste valvole contribuiscono a soddisfare i rigorosi standard di settore in termini di igiene e precisione, prevenendo la contaminazione e garantendo che i processi di produzione siano efficienti e affidabili.
Industria | Applicazione | Vantaggi dell'utilizzo della valvola a farfalla elettrica |
Trattamento delle acque | Controllo del flusso nei sistemi di distribuzione dell'acqua | Funzionamento efficiente, riduce i costi di manodopera |
Sistemi HVAC | Controllo della temperatura e del flusso in riscaldamento e raffreddamento | Modulazione precisa, risparmio energetico |
Petrolio e gas | Controllo del flusso della conduttura | Funzionamento affidabile e remoto, durevole in condizioni difficili |
Trasformazione farmaceutica e alimentare | Controllo del flusso di liquidi nella produzione | Garantisce sicurezza, elevata precisione e riduce al minimo la contaminazione |
Le valvole elettriche, in particolare le valvole a farfalla elettriche, svolgono un ruolo cruciale nei moderni sistemi di controllo dei fluidi. La loro precisione, efficienza energetica e capacità di funzionamento remoto li rendono perfetti per le applicazioni industriali. Comprendendo come funzionano le valvole elettriche, le industrie possono ottimizzare le prestazioni e ridurre al minimo i costi di manutenzione. Grazie a questi vantaggi, le valvole elettriche di KLD sono fondamentali per migliorare l'automazione e il controllo dei fluidi in vari settori.
R: Una valvola elettrica è un dispositivo che utilizza un attuatore elettrico per controllare il flusso di liquidi o gas all'interno di un sistema. Può essere azionato a distanza, offrendo precisione ed efficienza.
R: Una valvola a farfalla elettrica utilizza un attuatore elettrico per controllare la rotazione del disco della valvola. Questo regola il flusso del fluido in una tubazione con elevata precisione.
R: Le valvole elettriche offrono efficienza energetica, manutenzione ridotta, funzionamento remoto e lunga durata, rendendole ideali per i sistemi automatizzati di controllo dei fluidi.
R: Le valvole a farfalla elettriche sono progettate per controllare volumi di flusso maggiori con un disco rotante, mentre altre valvole elettriche possono utilizzare meccanismi diversi, come valvole a sfera o valvole a saracinesca.
R: Sì, le valvole a farfalla elettriche sono note per la loro efficienza energetica grazie al funzionamento a bassa coppia, che riduce il consumo energetico complessivo nei sistemi di controllo dei fluidi.
