Descrizione

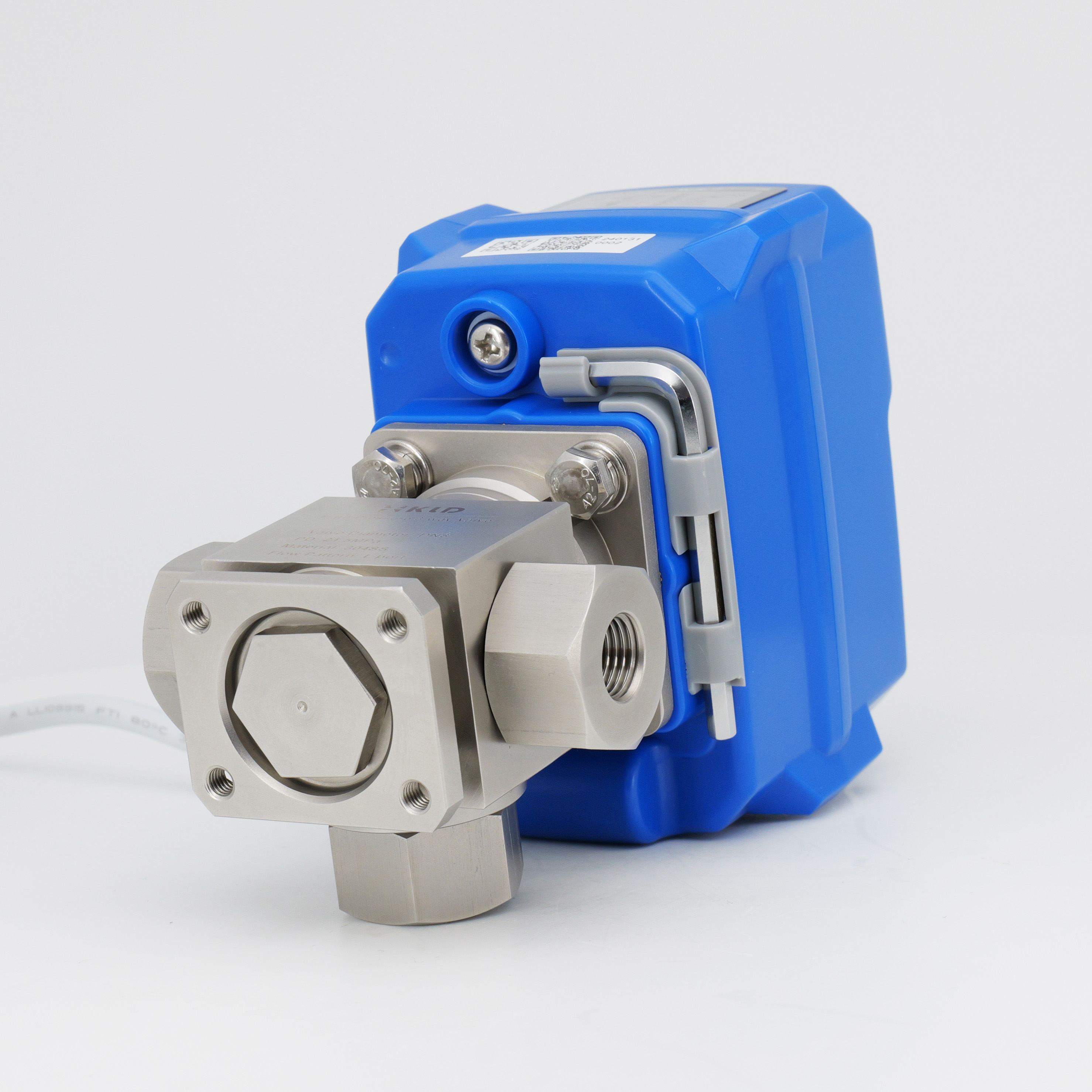

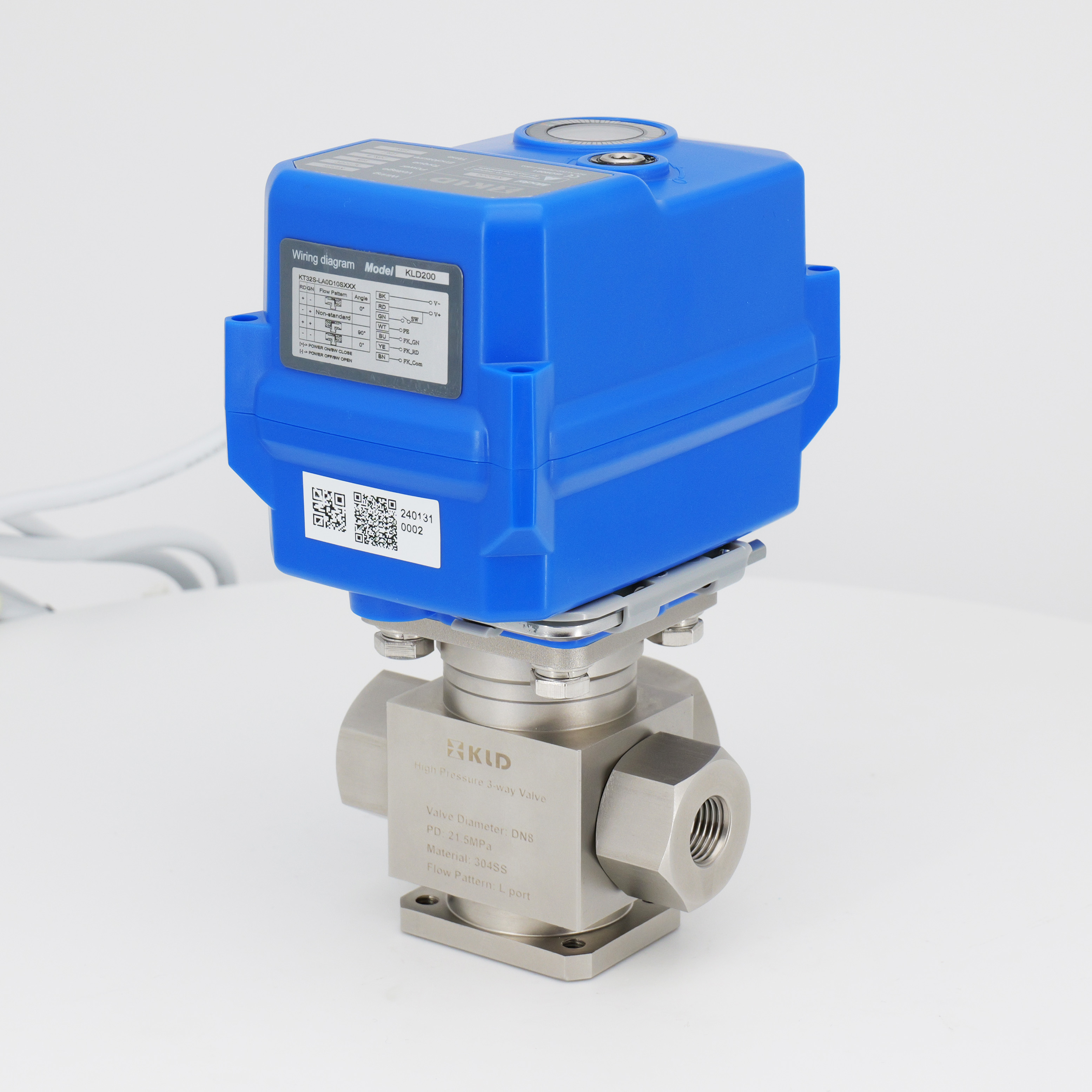

La valvola a sfera motorizzata a 3 vie KLD 200 (acciaio inossidabile, da 1/4 'a 3/4 ') è progettato per applicazioni ad alta pressione, in grado di resistere ad alte pressioni di lavoro fino a PN315, adatte a situazioni ad alta pressione. Presenta una struttura compatta, un funzionamento facile e un controllo preciso, che lo rende ideale per i sistemi di trattamento delle acque, i sistemi di pulizia, l'automazione delle piccole attrezzature, l'automazione industriale e i sistemi idraulici, consentendo il controllo remoto e automatizzato del mezzo.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera elettrica ad alta pressione a 3 vie
Diametro: DN8, DN10, DN15, DN20
Tipo di connessione: filettato
Pressione: 31,5 MPA massimo (PN315)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
La valvola a sfera motorizzata a 3 vie KLD 200 (acciaio inossidabile, da 1/4 'a 3/4 ') offre una dimensione compatta, una durata di lunga durata, prestazioni di guida stabili e caratteristiche di sicurezza opzionali. È ampiamente utilizzato in vari sistemi di controllo ed è una scelta ideale per raggiungere il controllo dell'automazione.
CE approvato
Applicazioni
Sistema di trattamento delle acque
Sistema di lavaggio
Piccole attrezzature per il controllo automatico
Automazione industriale
Sistema idraulico
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 31.50MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/ 36w@kt | 10s | ||||
20nm/ 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316l | 1 |
| 2 | Palla | 304/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 1 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
Dimensioni 【dn8-dn20】
Dimensioni (mm)
DN | G1 | L1 = L2 = L3 | L | L4 | d | F | H1 | H2 | H | W (kg) |
Dn8 | G1/4 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN10 | G3/8 ″ | 12 | 77 | 57 | 7 | 27 | 28 | 40 | 151 | - |
DN15 | G1/2 ″ | 12 | 83 | 62.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
DN20 | G3/4 ″ | 15 | 93 | 67.5 | 12 | 36 | 33 | 44.5 | 160.5 | - |
Note: B SP, NPT, GB ECT. è facoltativo.
Direzione del flusso
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 come da EN60529/GB4208-2008 (AllDirections) Tipo f [damp-a prova di riscaldamento deumidificante. |
Override manuale | Chiave di esagono abbinata ( solo usando senza potenza ) |

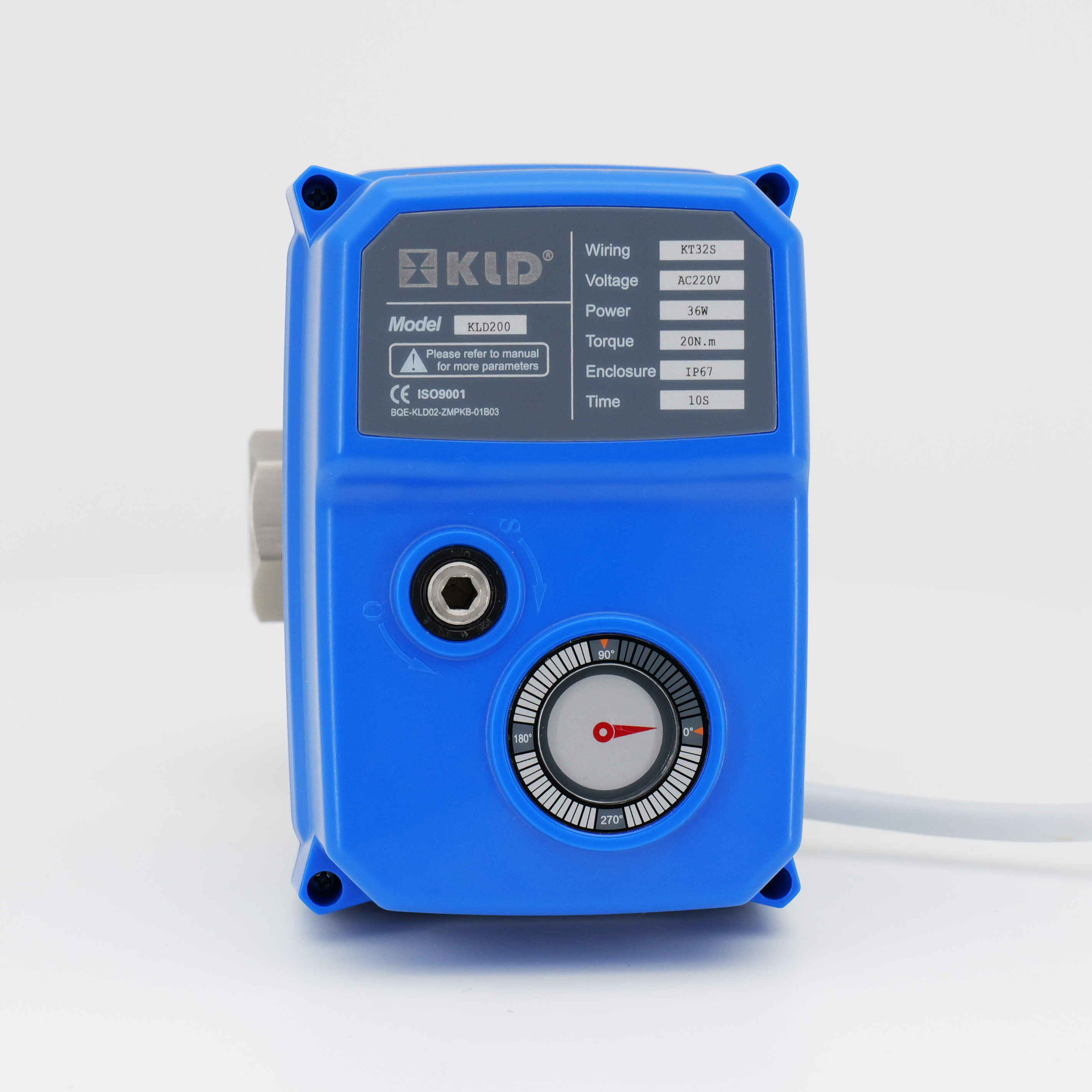

| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
