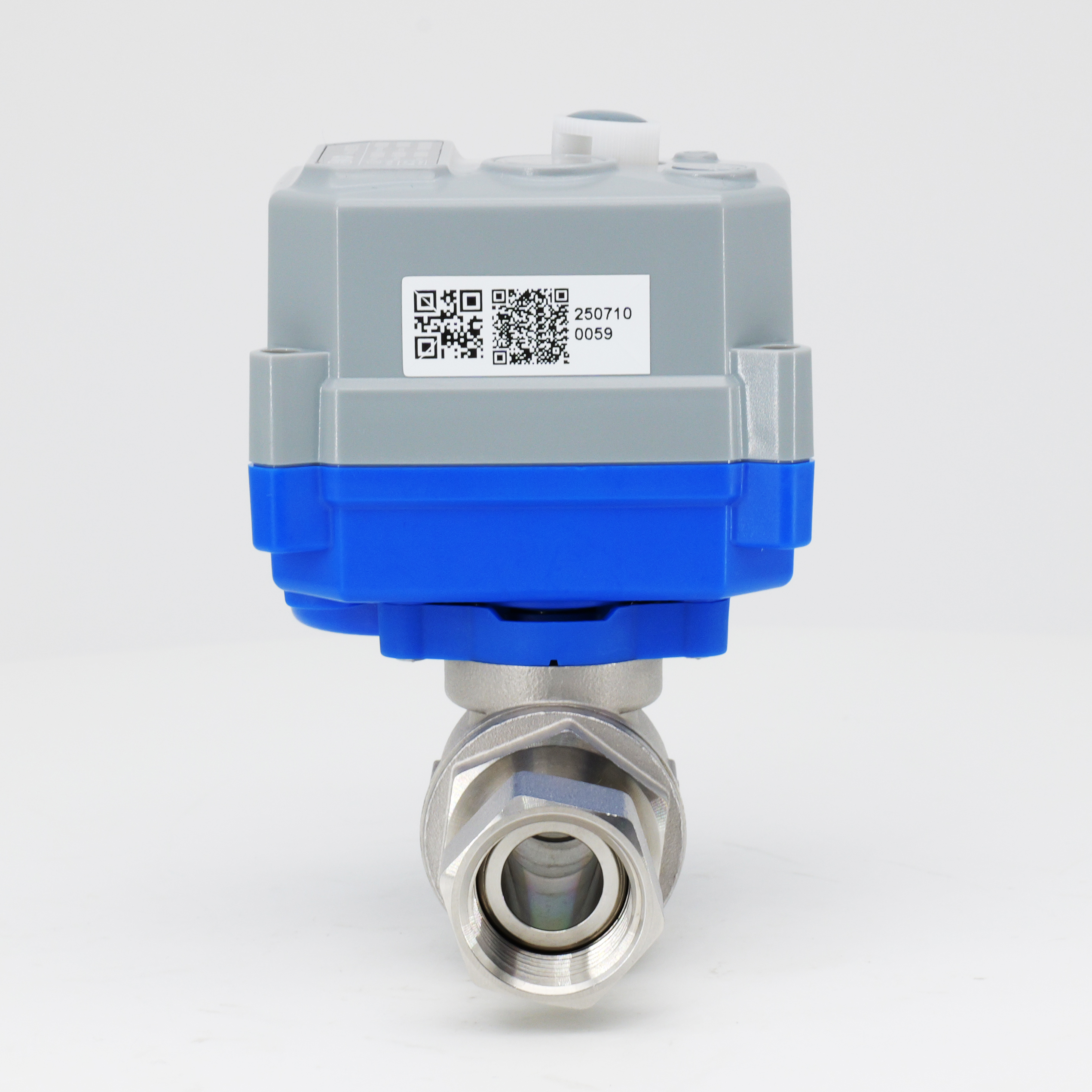

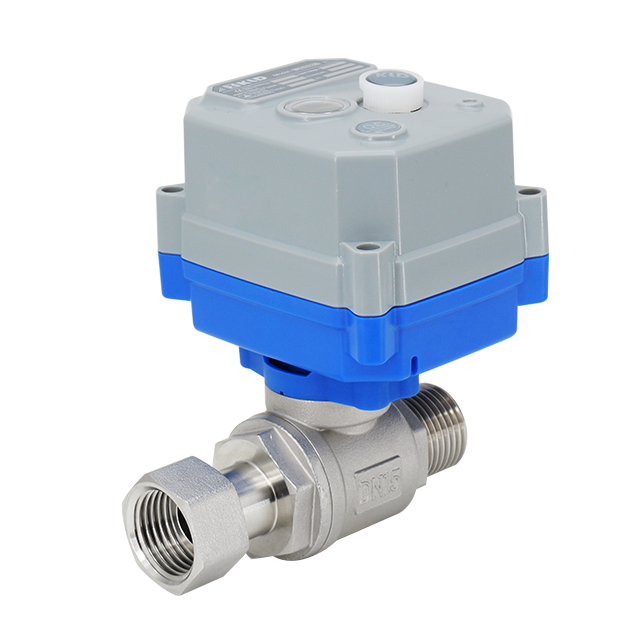

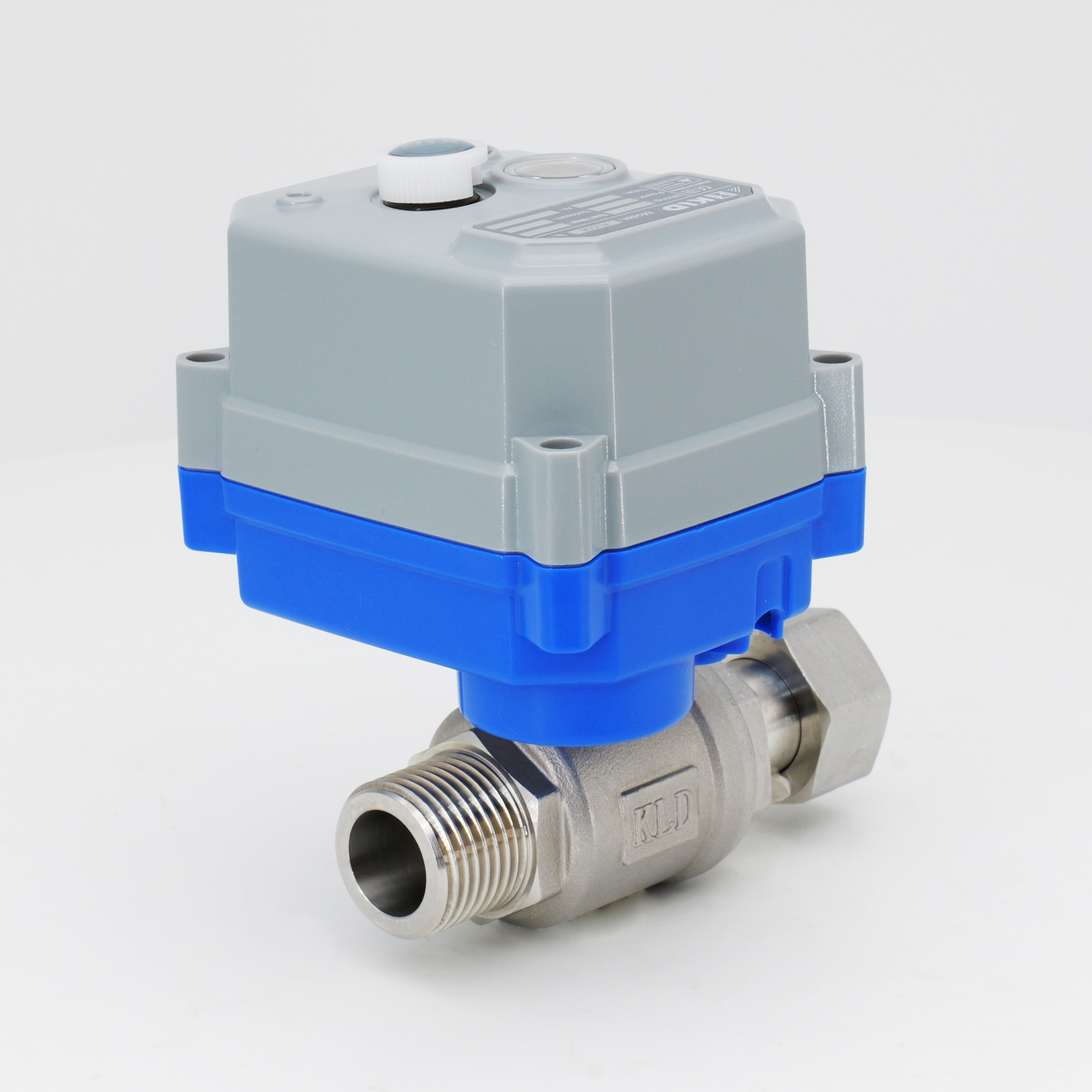

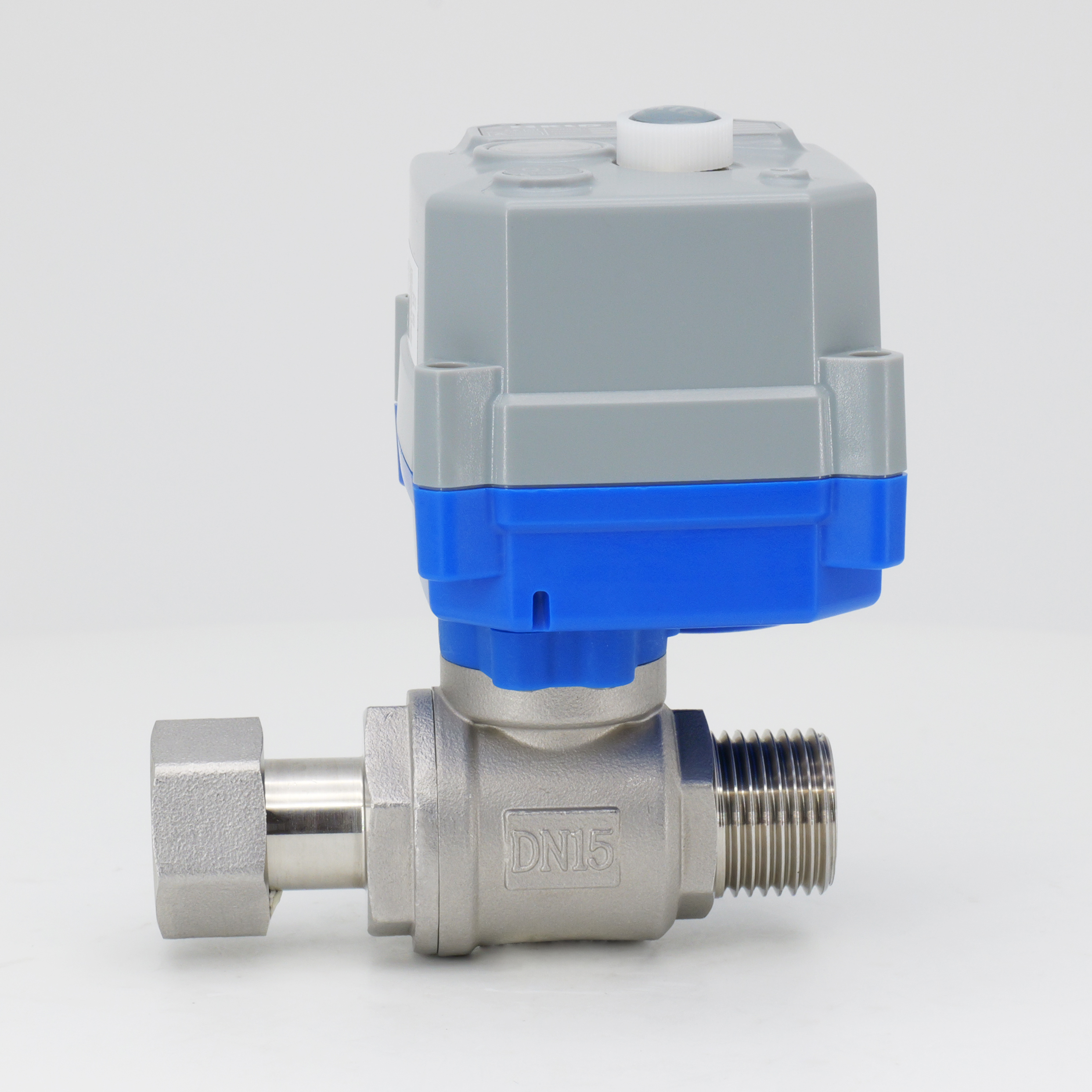

Descrizione
La valvola a sfera motorizzata a 2 vie on/off normale KLD30S/SJ con raccordo singolo x filettatura maschio è disponibile in due configurazioni di connessione: filettatura maschio + raccordo singolo e raccordo + raccordo, per adattarsi a diversi layout di tubazione. Offerto nelle varianti 30S (con volantino di comando manuale) e 30SJ (senza volantino), fornisce un funzionamento flessibile per sistemi di processo e di automazione. Il corpo della valvola a passaggio completo è realizzato in acciaio inossidabile 304 o 316L, con una sfera disponibile in 304/316L, PPO o in un grado speciale resistente all'usura per soddisfare le diverse esigenze di fluidi e abrasione. Abbinato alle sedi in PTFE e alle guarnizioni in EPDM/NBR/FPM, offre un'eccellente compatibilità chimica in un ampio intervallo di temperature. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli . Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 2 vie con raccordo singolo x filettatura maschio
Dimensioni: DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è ideale per l'automazione industriale, i controller intelligenti per il risparmio idrico, i sistemi di protezione ambientale e gli impianti di trattamento dell'acqua. Il design con filettatura maschio + raccordo singolo consente un'installazione rapida e una facile manutenzione senza lo smontaggio completo del sistema, mentre l'opzione raccordo + raccordo fornisce la massima flessibilità delle tubazioni per configurazioni ad anello o in linea. Adatto sia per fluidi liquidi che gassosi in apparecchiature con spazio limitato e applicazioni a basso flusso. Le staffe di montaggio opzionali per alte temperature estendono il campo operativo fino a 200°C per ambienti di processo impegnativi.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per periodi prolungati, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

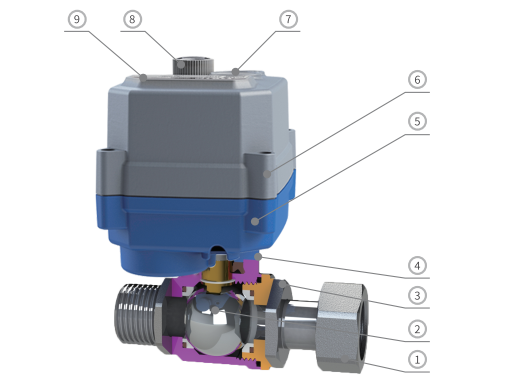

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Cofano | 304/316L | 1 |
| 2 | Palla | 304 / 316L / PPO / Sfera speciale resistente all'usura | 1 |
| 3 | Corpo | 304/316L | 1 |
| 4 | Staffa di montaggio | PA66 | 1 |
| 5 | Copertura inferiore | Lega PC ※3 | 1 |
| 6 | Copertura superiore | Lega PC ※3 | 1 |
| 7 | Finestra di vista | PC trasparente | 1 |
| 8 | Volantino ※4 | POM | 1 |
| 9 | Etichetta | PC | 1 |
※3 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
※4 Serie 30SJ senza volantino.

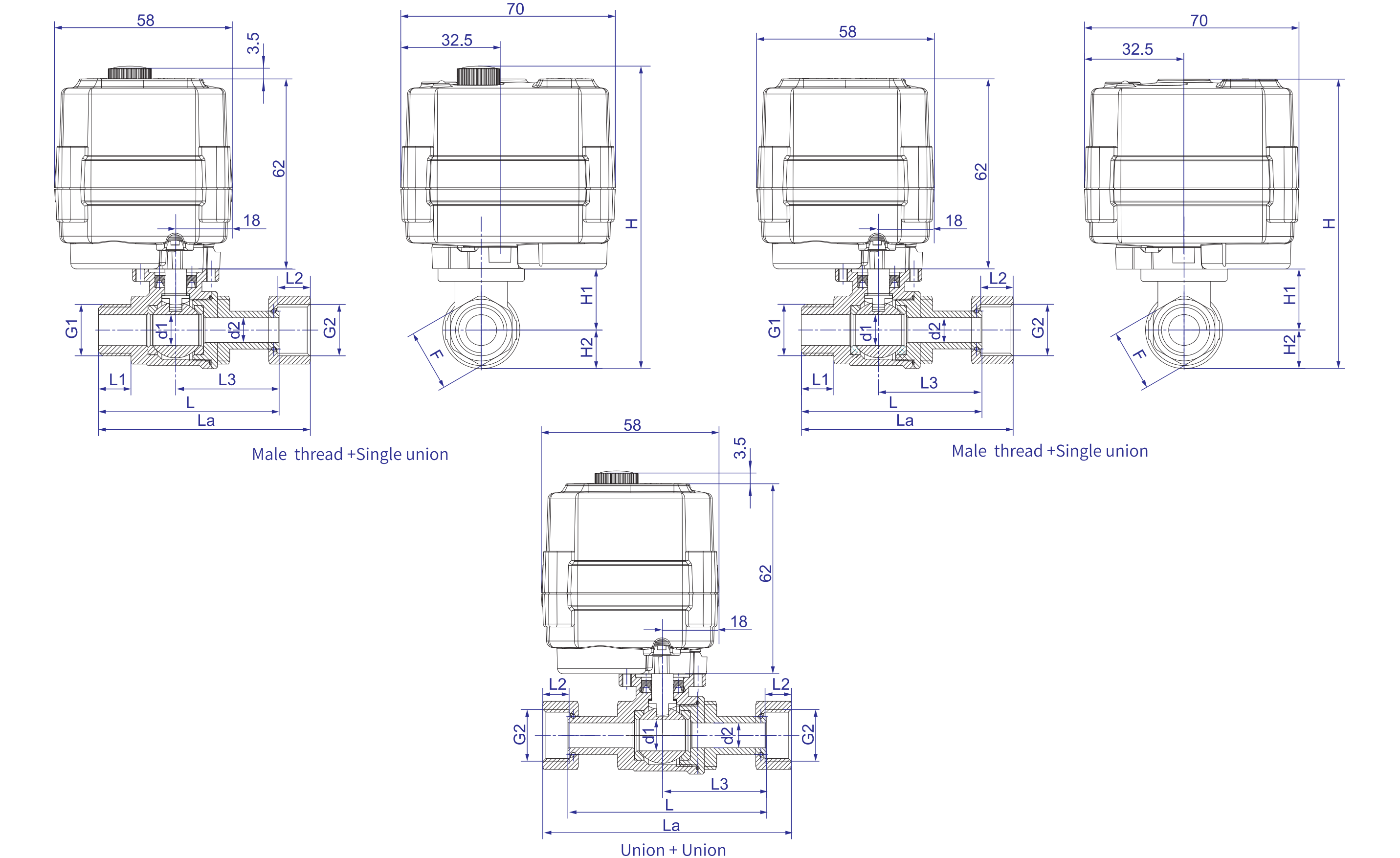

| Dimensioni-30S 【DN10-DN20】 | Dimensioni-30SJ 【DN10-DN20】 |
 | |
Dimensioni (mm)
| DN | Tipo di connessione | G1 | G2 | D1 | d2 | L1 | L2 | L3 | L | La | F | H1 | H2 | H | W (kg) | ||
| ANNI '30 | 30SJ | ||||||||||||||||
| DN10 | Filettatura maschio +Unione singola | G3/8 ' | G3/8 ' | 10.0 | 8 | 10.5 | 8.5 | 33.5 | 58.5 | 66.6 | 20 | 12.5 | 19.75 | 97.75 | 94.25 | - | |
| Unione + Unione | - | - | 64.0 | 80.2 | |||||||||||||
| DN15 | Filettatura maschio +Unione singola | G1/2 ' | G1/2 ' | 14.0 | 12 | 15.0 | 10.8 | 39.5 | 73.5 | 83.5 | 27 | 16.5 | 21.25 | 103.25 | 99.75 | - | |
| Unione + Unione | - | - | 74.5 | 94.5 | |||||||||||||
| DN20 | Filettatura maschio +Unione singola | G3/4 ' | G3/4 ' | 18.5 | 15 | 16.0 | 11.0 | 44.0 | 80.0 | 90.1 | 32 | 21.5 | 25.75 | 112.75 | 109.25 | - | |
| Unione + Unione | - | - | 100.2 | ||||||||||||||
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
