Descrizione

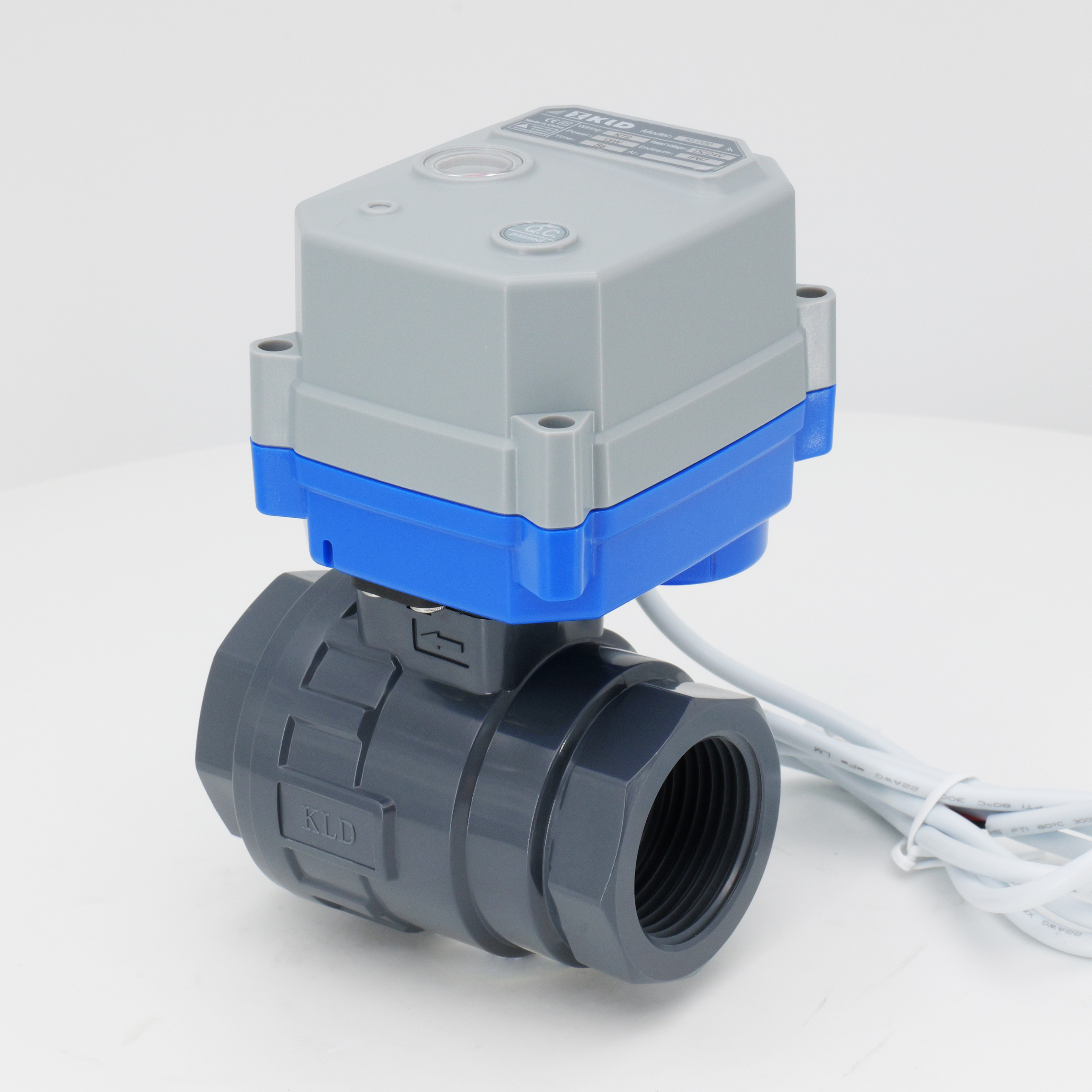

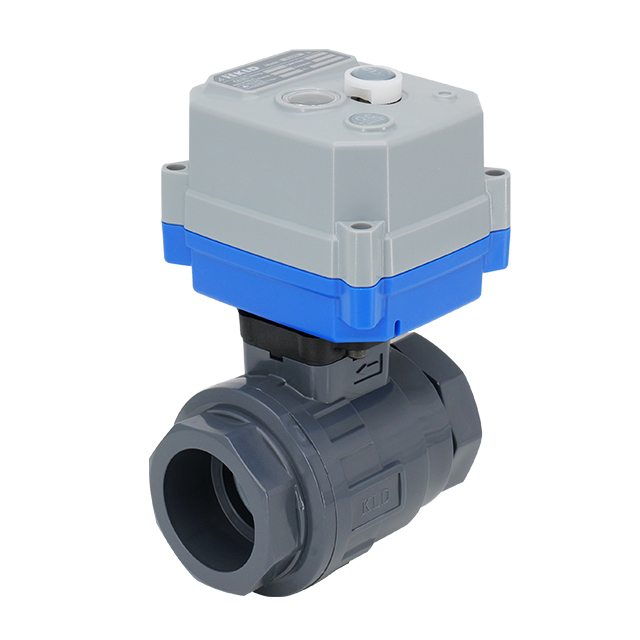

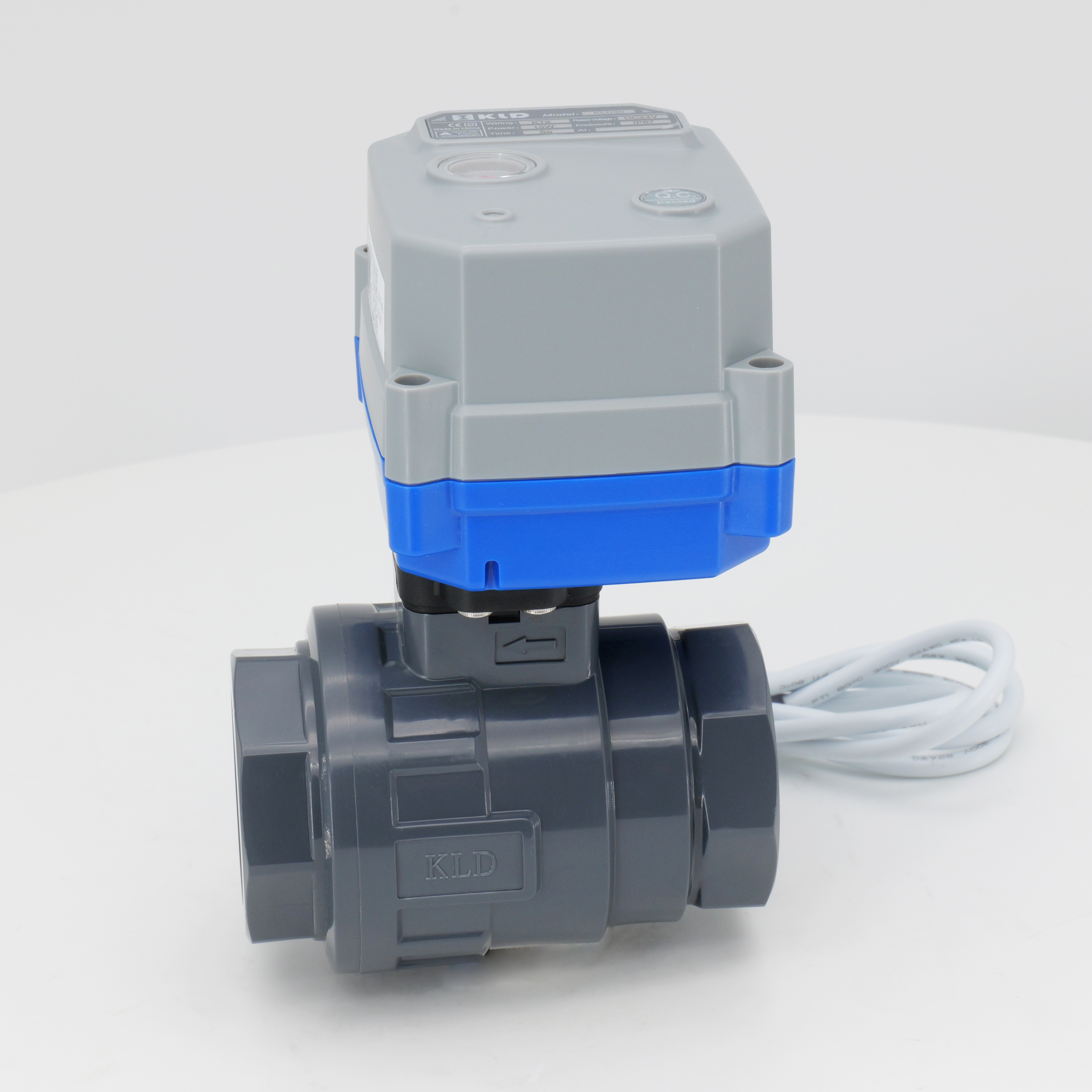

La valvola a sfera motorizzata in plastica a porta completa a 2 vie on/off normale KLD30S/SJ è realizzata in UPVC. È progettato specificamente per la gestione di fluidi corrosivi come acidi e alcali. Il corpo della valvola, la sfera e il coperchio sono tutti realizzati in UPVC per un'eccellente resistenza chimica. La sede della sfera è in PTFE e lo stelo è in UPVC con un inserto in acciaio inossidabile 304 per una trasmissione affidabile della coppia. Disponibili in DN25 con attacchi filettati femmina o femmina. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Può sostituire le elettrovalvole convenzionali laddove non possono funzionare in modo affidabile. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata in plastica a 2 vie
Dimensioni: DN25
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–45°C
Temperatura ambiente: da -20 ° C a 45 ° C
Questa valvola è ampiamente utilizzata nella movimentazione di fluidi corrosivi nel trattamento delle acque, nella protezione ambientale e nell'automazione industriale. La struttura UPVC resiste ad acidi, alcali e altri mezzi aggressivi. L'opzione di connessione con presa consente giunti cementati con solvente per tubazioni senza perdite. Comunemente utilizzato come alternativa affidabile alle elettrovalvole in ambienti corrosivi. Adatto sia per fluidi liquidi che gassosi.
Applicazioni
Utilizzato per mezzi corrosivi come acidi e alcali, ecc.
Sostituisce le elettrovalvole convenzionali, soprattutto dove non possono funzionare in modo affidabile.
Tutela dell'ambiente, approvvigionamento idrico e drenaggio, trattamento delle acque
Automazione industriale e altre piccole apparecchiature
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※1 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

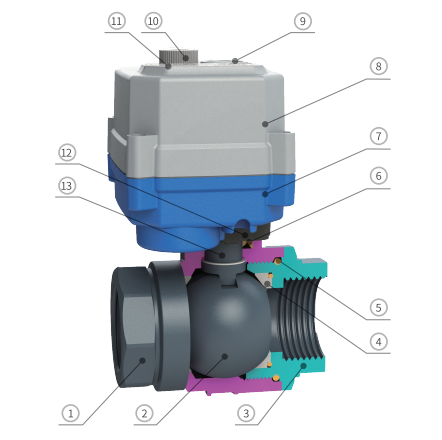

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Corpo | UPVC | 1 |
| 2 | Palla | UPVC | 1 |
| 3 | Cofano | UPVC | 1 |
| 4 | Sede della sfera ※2 | Ptfe | 2 |
| 5 | Guarnizione del cofano | EPDM/NBR/FPM ※3 | 1 |
| 6 | Sigillo dello stelo | EPDM/NBR/FPM ※3 | 1 |
| 7 | Copertura inferiore | Lega PC ※4 | 1 |
| 8 | Copertura superiore | Lega PC ※4 | 1 |
| 9 | Finestra di vista | PC trasparente | 1 |
| 10 | Volantino ※5 | POM | 1 |
| 11 | Etichetta | PC | 1 |
| 12 | Staffa di montaggio | PA66 | 1 |
| 13 | Gambo | PVC+304 | 1 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
※2 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※3 Altri materiali sono personalizzabili.
※4 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
※5 Serie 30SJ senza volantino.

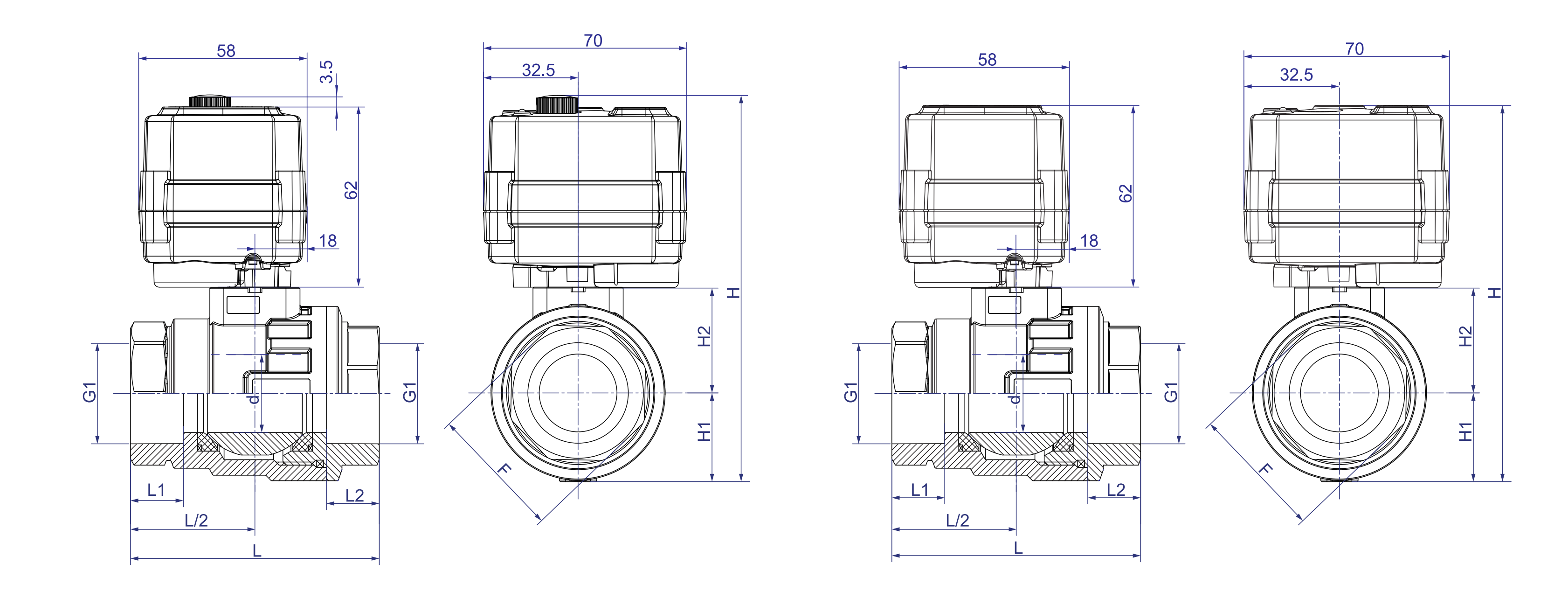

| Dimensioni-30S 【DN25】 | Dimensioni-30SJ 【DN25】 |
 | |
Dimensioni (mm)
| DN | d | G1 | L1 = L2 | L | H1 | H2 | H | F | W (kg) | |||
| Filo | PRESA | Filo | PRESA | ANNI '30 | 30SJ | |||||||
| DN25 | 25 | G1 ' | 32.3 | 17 | 17 | 80 | 28 | 34 | 128.25 | 124.75 | 43 | - |
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
