Descrizione

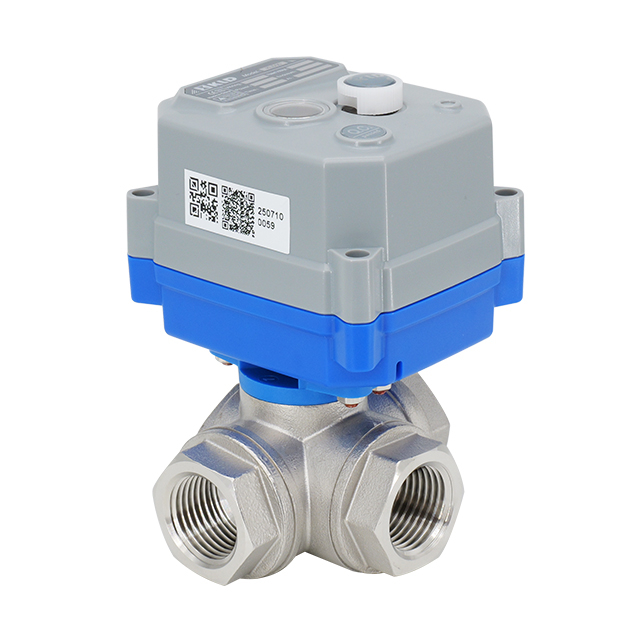

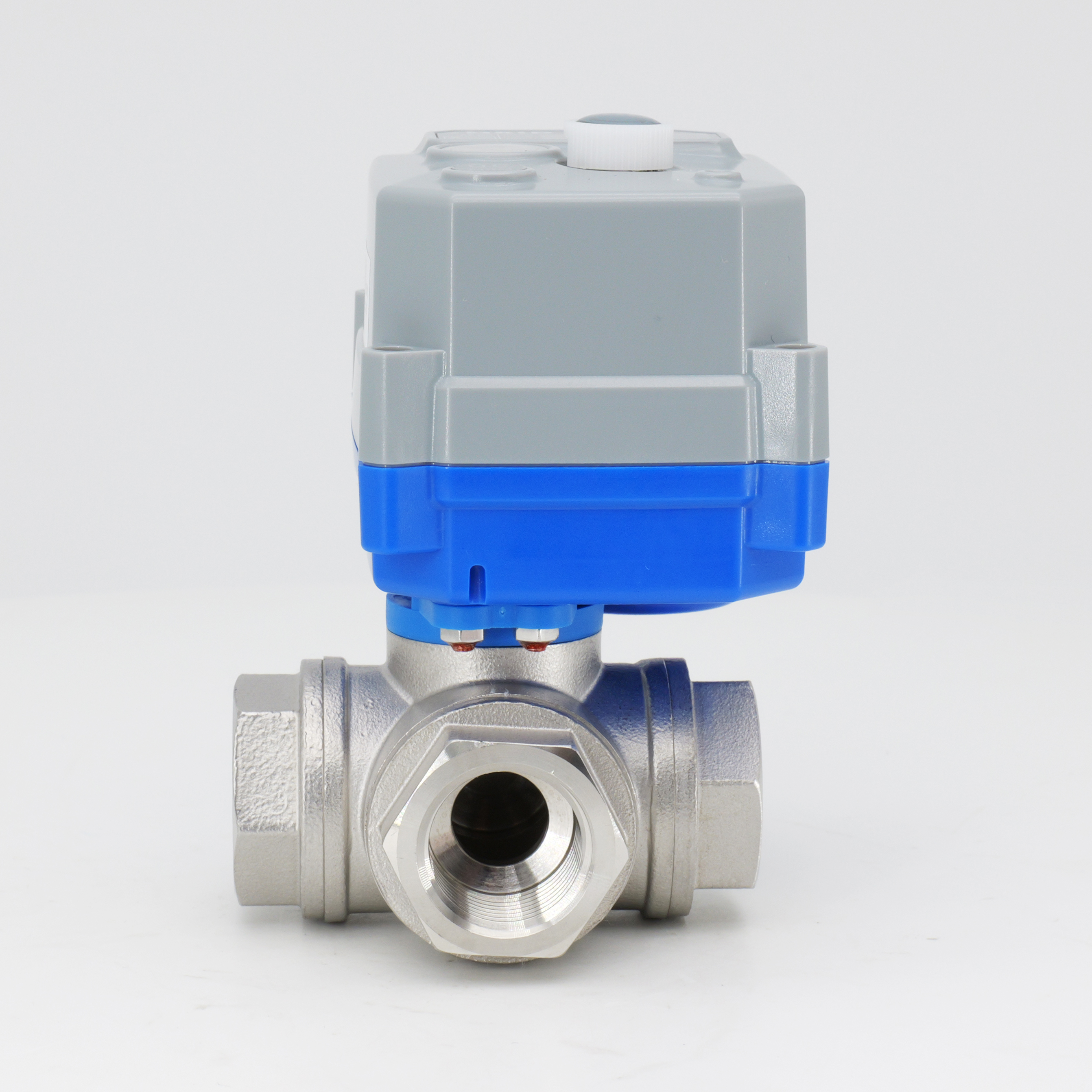

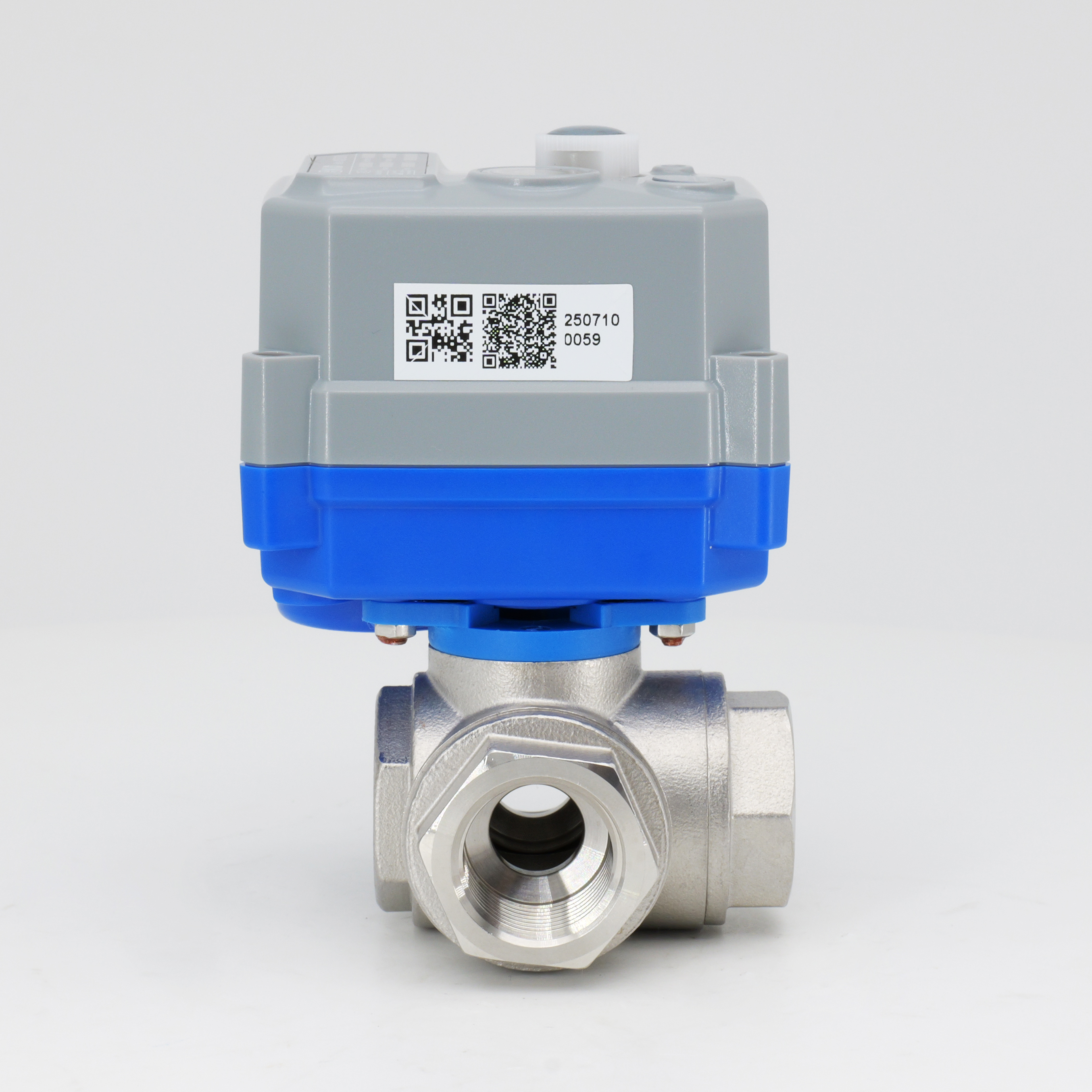

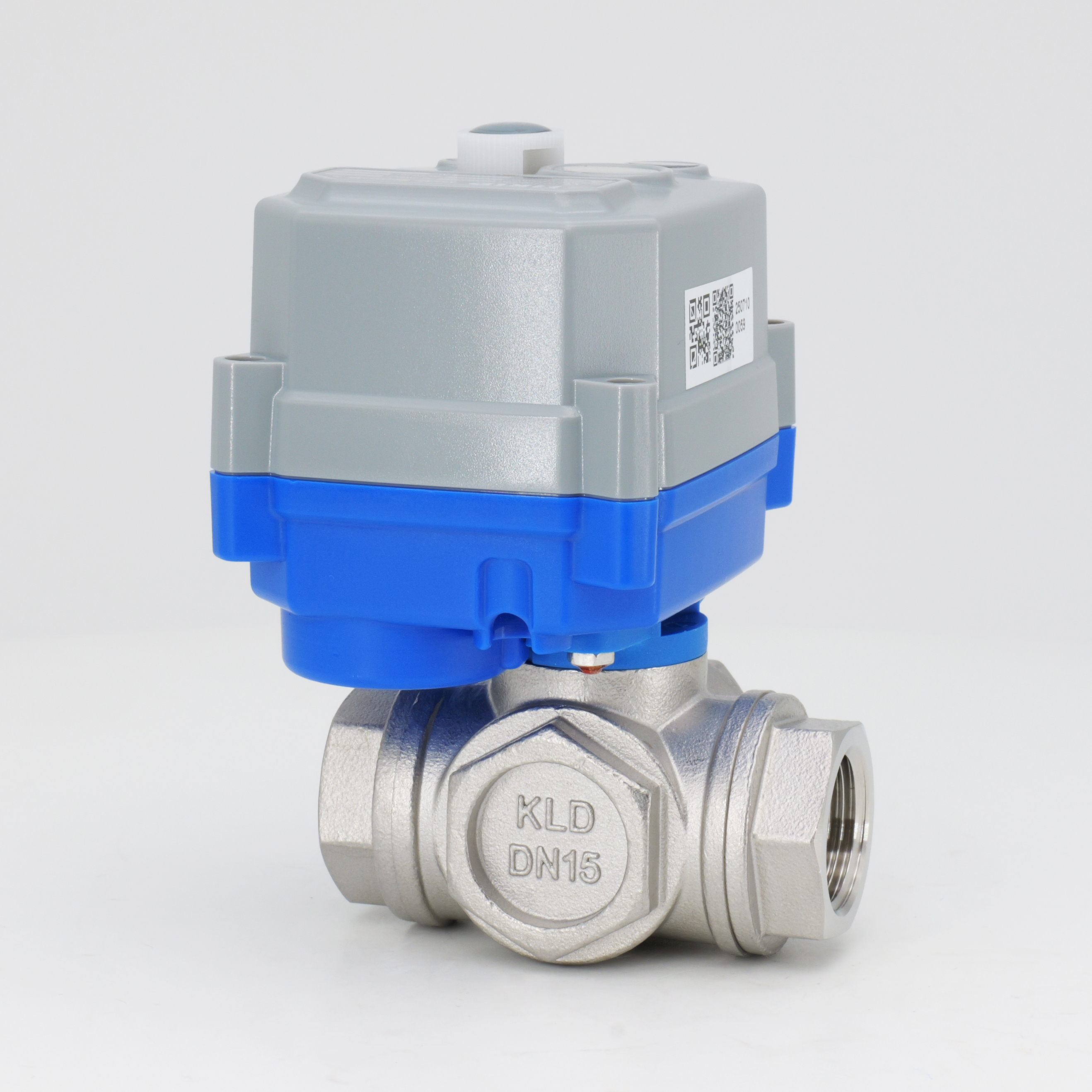

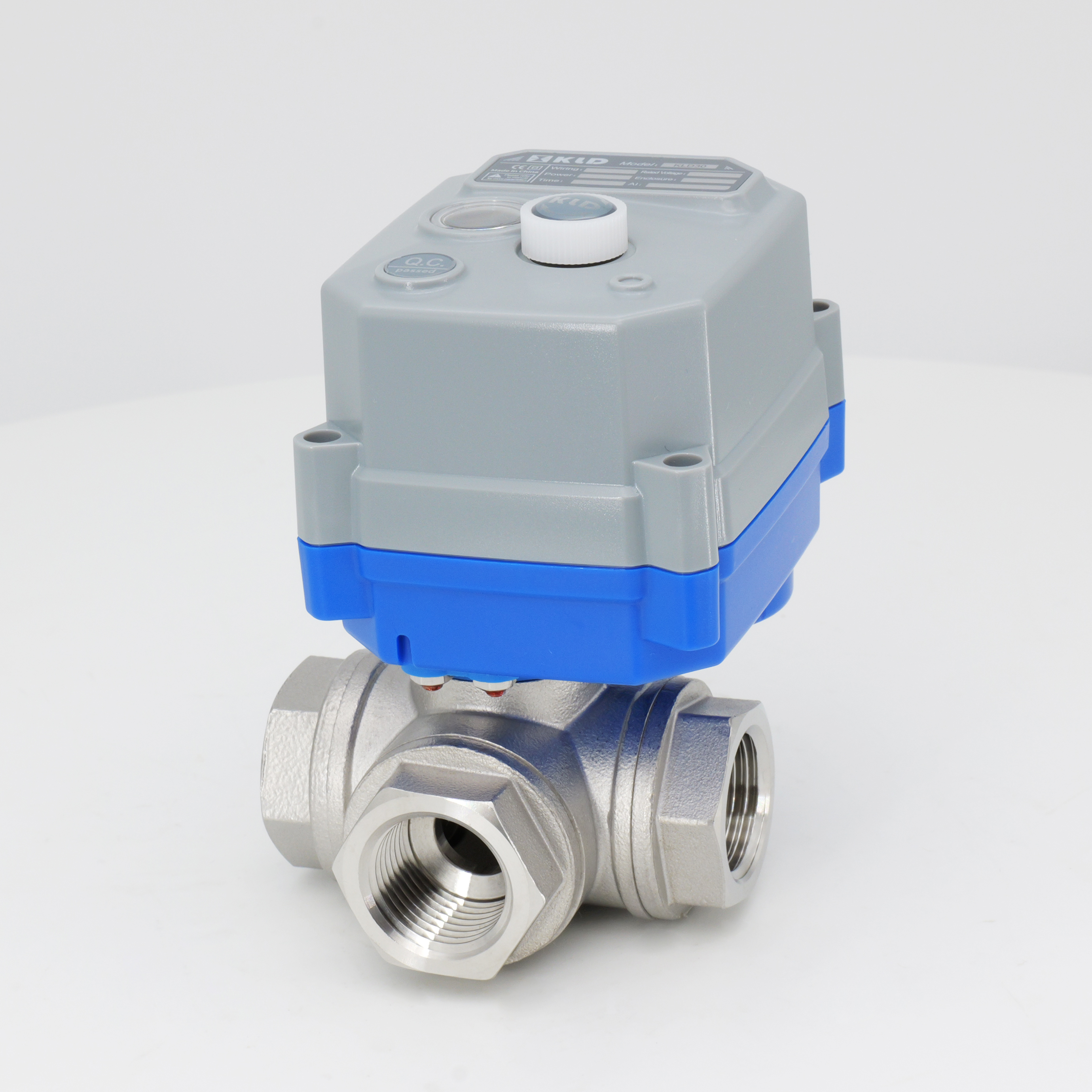

KLDLa valvola a sfera motorizzata a 3 vie 30S/SJ (orizzontale) è progettata per l'installazione orizzontale con collegamenti con filettatura femmina. Disponibile in due varianti, il 30S con volantino di comando manuale e il 30SJ senza, offre un funzionamento flessibile per diverse esigenze di processo. Il corpo della valvola è realizzato in ottone nichelato, acciaio inossidabile 304 o 316L, abbinato a una sfera 304/316L e sedi in PTFE per un'eccellente resistenza alla corrosione e compatibilità chimica. Dotata di una coppia nominale di 3 N·m e di protezione IP67, questa valvola offre prestazioni affidabili in ambienti difficili. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 3 vie (orizzontale)
Dimensioni: DN8, DN10, DN15, DN20, DN25
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
KLDValvola a sfera motorizzata a 3 vie 30S/SJ (orizzontale) ampiamente applicata nell'automazione industriale, controller intelligenti per il risparmio idrico, sistemi di protezione ambientale e impianti di trattamento dell'acqua. Il design compatto è adatto a piccole apparecchiature e spazi di installazione ristretti, mentre la configurazione a 3 vie con porta a L o porta a T consente un controllo versatile della direzione del flusso per fluidi sia liquidi che gassosi. Adatto per l'approvvigionamento idrico, il drenaggio e le applicazioni a basso flusso. Le staffe di montaggio opzionali per alte temperature estendono il campo operativo fino a 200°C per ambienti di processo impegnativi.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per periodi prolungati, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

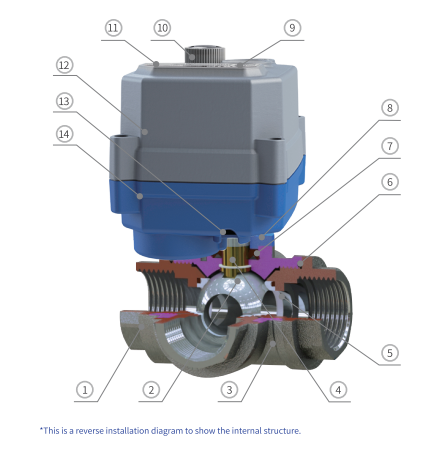

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Cofano | Ottone nichelato /304/316L/2507 | 3 |
| 2 | Sfera (tipo L/T) | 304/316L/Sfera speciale resistente all'usura/ 2507 | 1 |
| 3 | Corpo | Ottone nichelato /304/316L/2507 | 1 |
| 4 | Gambo | Ottone/304/316L/2507 | 1 |
| 5 | Sede della sfera ※3 | Ptfe | 4 |
| 6 | Guarnizione del cofano | EPDM/NBR/FPM ※4 | 3 |
| 7 | Sigillo dello stelo | EPDM/NBR/FPM ※4 | 1 |
| 8 | Staffa di montaggio | PA66 | 1 |
| 9 | Finestra di vista | PC trasparente | 1 |
| 10 | Volantino ※5 | POM | 1 |
| 11 | Etichetta | PC | 1 |
| 12 | Copertura superiore | Lega PC ※6 | 1 |
| 13 | Dado di bloccaggio pressacavo | PA66 | 1 |
| 14 | Copertura inferiore | Lega PC ※4 | 1 |
※3 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※4 Altri materiali sono personalizzabili.
※5 Serie 30SJ senza volantino.
※6 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

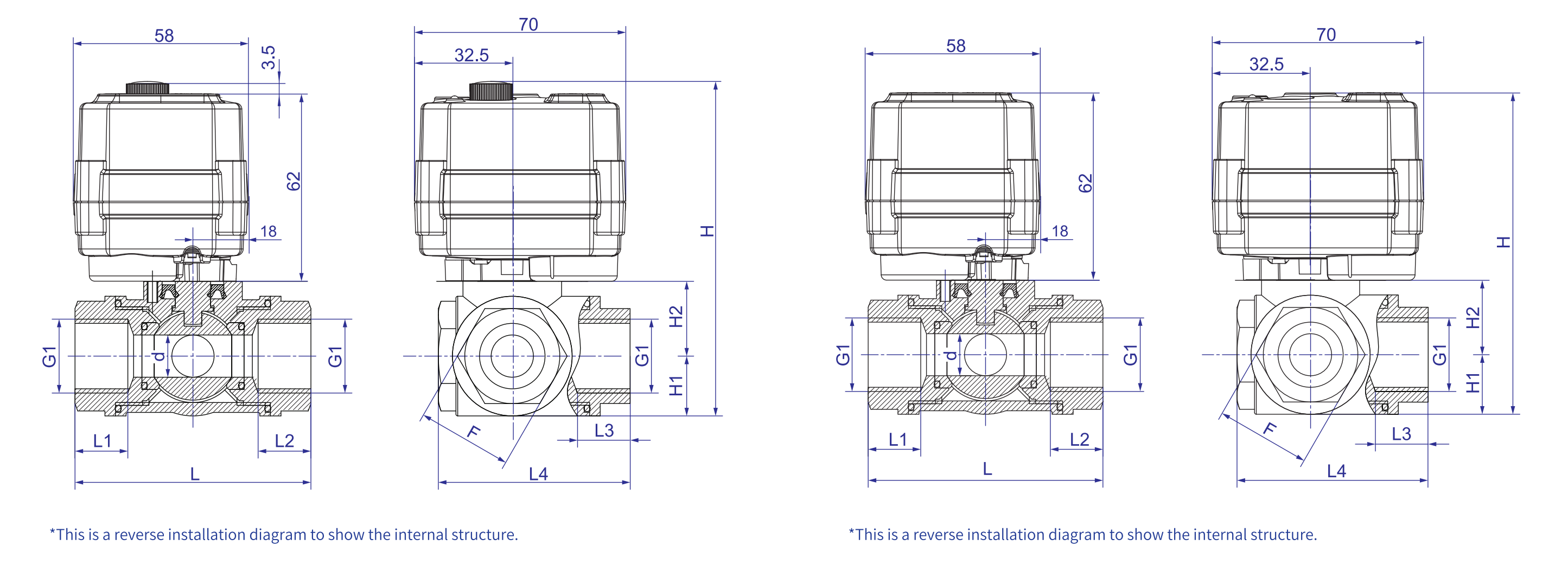

| Dimensioni-30S 【DN8-DN25】 | Dimensioni-30SJ 【DN8-DN25】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | L1 = L2 = L3 | L | L4 | H | H1 | H2 | F | G1 | Materiale | W (kg) | ||
| ANNI '30 | 30SJ | ||||||||||||||
| Orizzontale a 3 vie | Filettatura femmina completa | Dn8 | 6 | 11.7 | 50 | 38.5 | 94.75 | 91.25 | 11.00 | 18.25 | 17 | G1/4 ' | Cu/304/316L | - | |
| DN10 | 8 | 13.0 | 55 | 44.0 | 97.75 | 94.25 | 13.00 | 19.25 | 20 | G3/8 ' | 304 | - | |||
| DN15 | 12 | 15.0 | 67 | 54.5 | 103.75 | 100.25 | 17.00 | 21.25 | 27 | G1/2 ' | Cu/304/316L | - | |||
| DN20 | 15 | 15.0 | 77 | 64.0 | 109.00 | 105.50 | 20.25 | 23.25 | 31 | G3/4 ' | Cu/304/316L | - | |||
| DN25 | 15 | 18.0 | 94 | 72.5 | 109.00 | 105.50 | 20.25 | 23.25 | 38 | G1 ' | Cu/304/316L | - | |||
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Direzione del flusso
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
