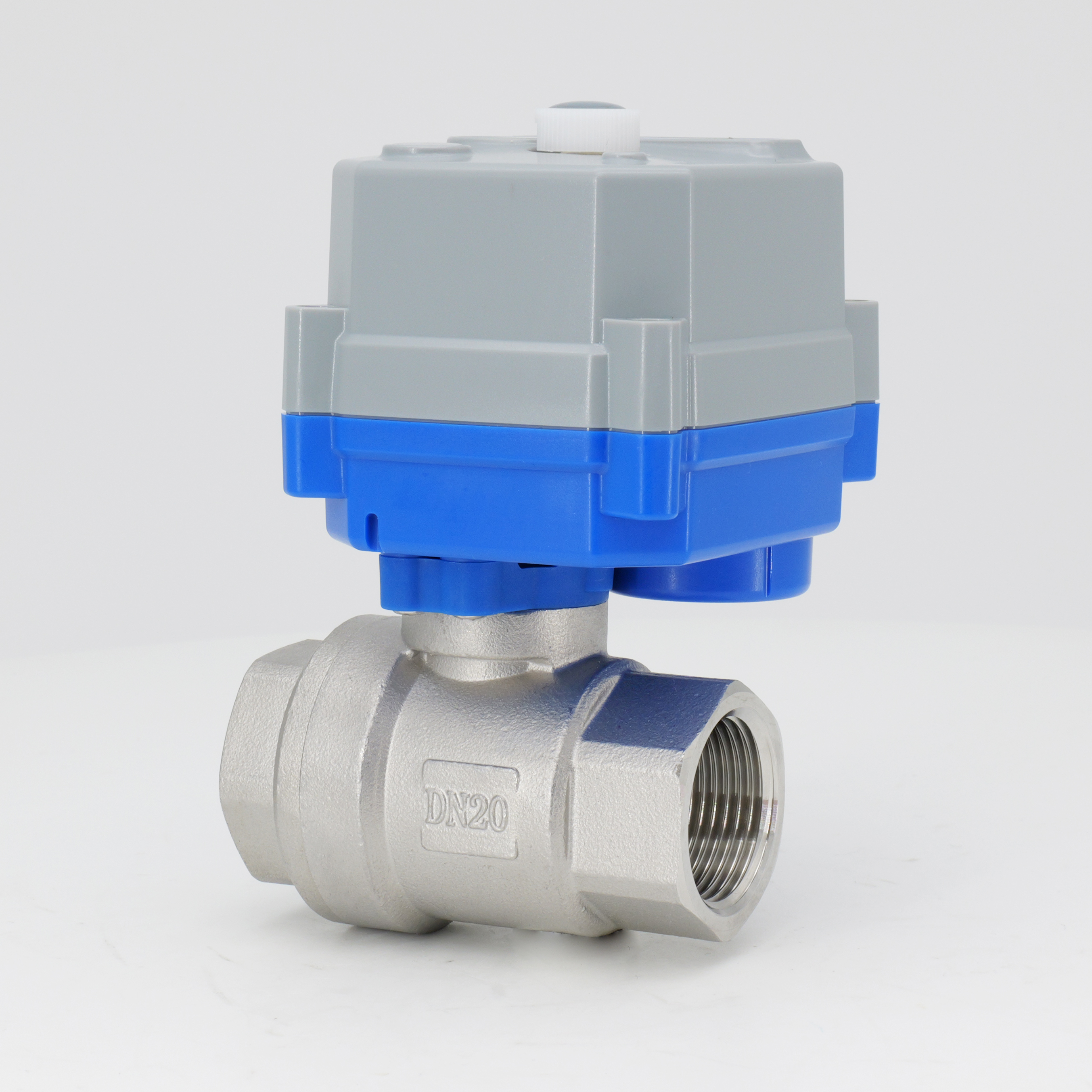

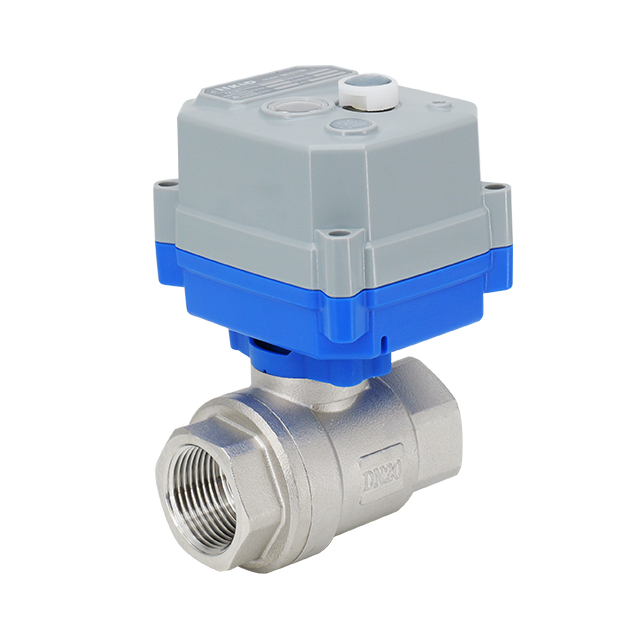

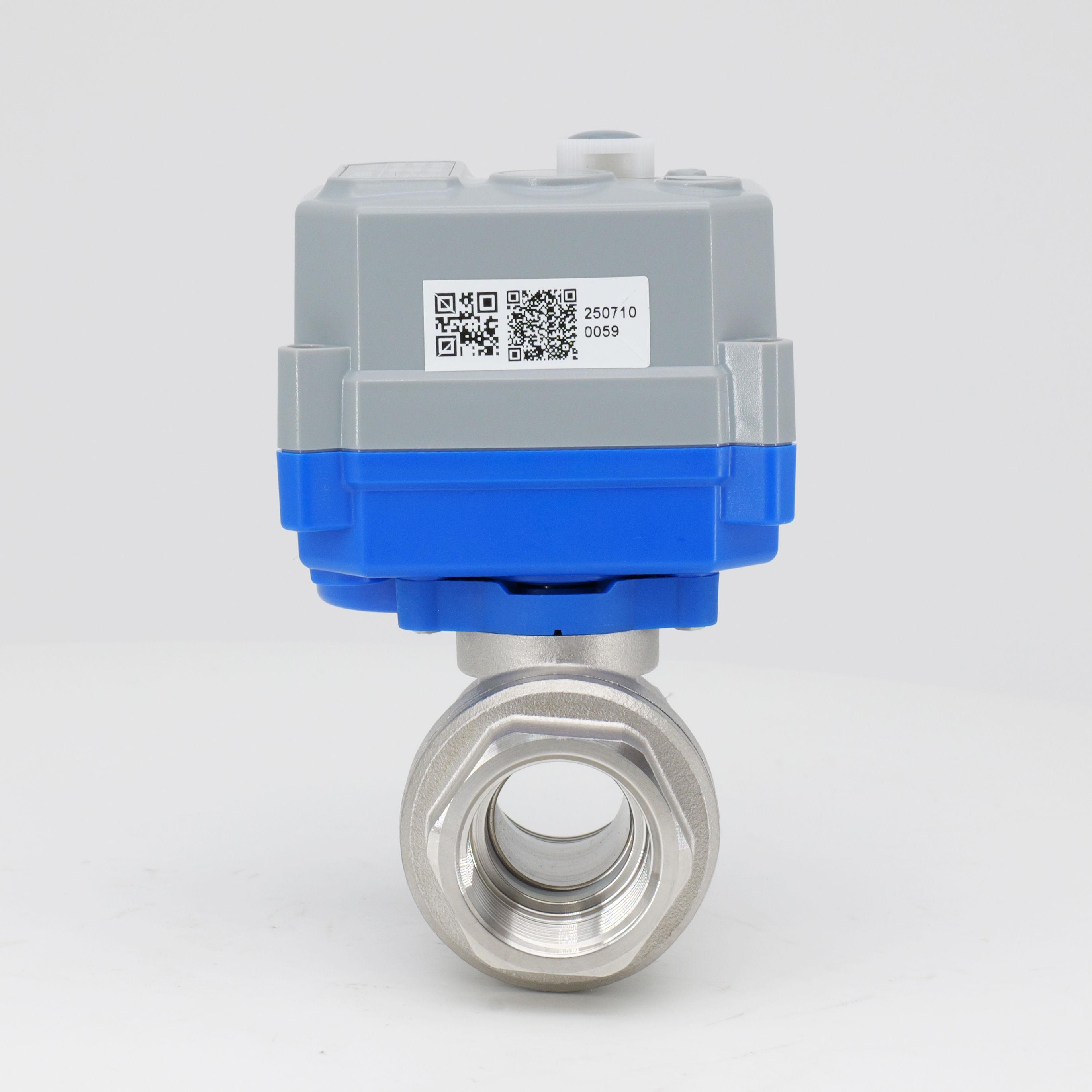

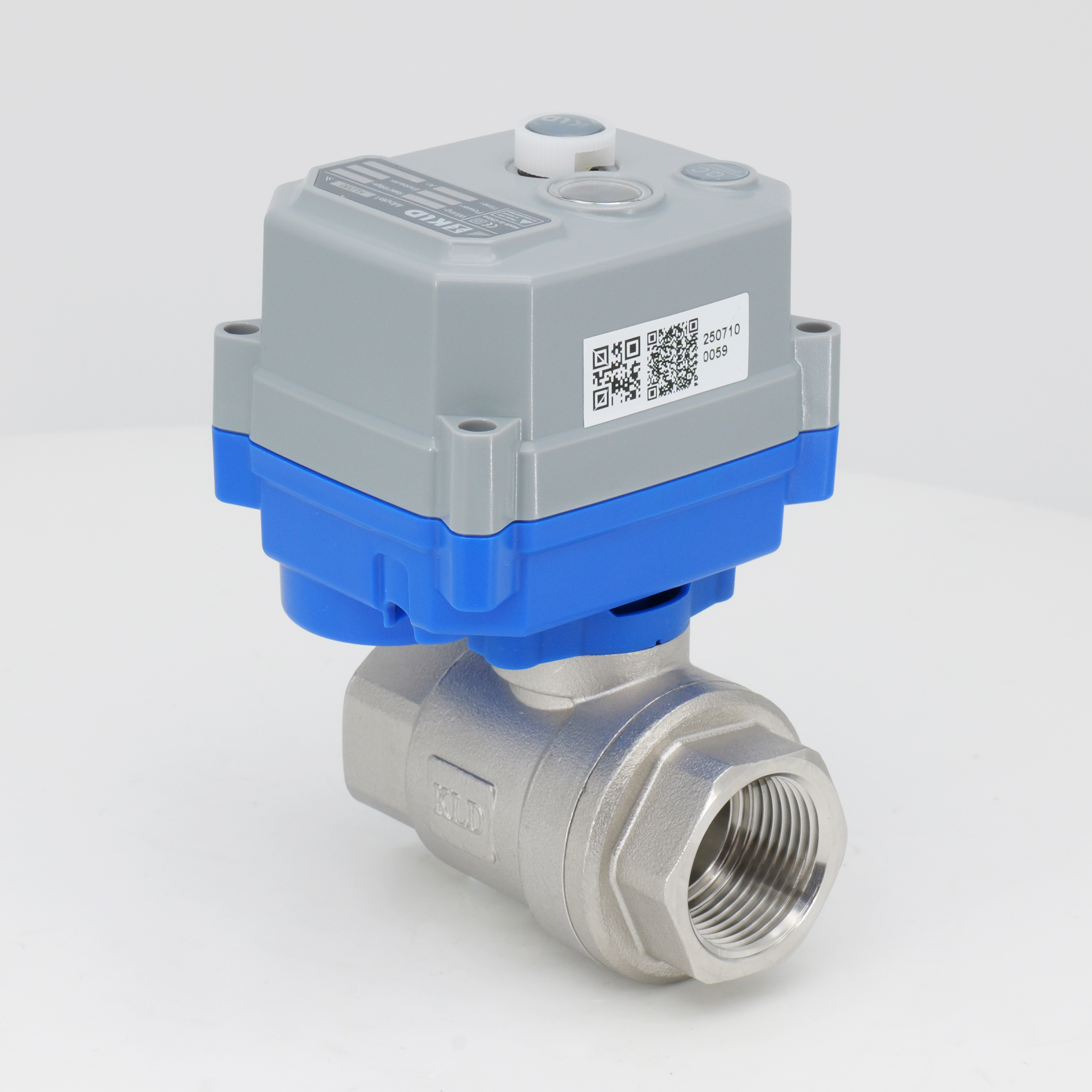

KLDValvola a sfera motorizzata a 2 vie a passaggio totale 30S/SJ

Caratteristiche:

70.000 cicli (assemblaggio completo)

500.000 cicli (attuatore aggiornato) ※ 1

Mini dimensione, adatto a piccole attrezzature
L'override manuale è facoltativo
Palla a porta piena

※1 Dati determinati in condizioni di test di laboratorio; le prestazioni effettive possono variare in loco.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

La valvola a sfera motorizzata normale on/off a 2 vie della serie KLD30S/SJ è dotata di collegamenti con filettatura femmina, disponibili nelle dimensioni da DN8 a DN20. È dotato di un design a porta completa per un flusso illimitato. Il corpo della valvola è disponibile in ottone nichelato, acciaio inossidabile 304 o 316L. La sfera è disponibile in acciaio inossidabile 304/316L, PPO o opzioni speciali resistenti all'usura. Le sedi delle sfere in PTFE garantiscono una tenuta affidabile. Il modello 30S include un volantino di comando manuale, mentre il modello 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Sono disponibili staffe di montaggio per alte temperature per fluidi fino a 200°C. Prodotto secondo un sistema di gestione della qualità ISO 9001.

Specifiche tecniche

Tipo di valvola: valvola a sfera motorizzata a 2 vie
Dimensioni: DN8, DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1

Questa valvola è ampiamente utilizzata nell'automazione industriale, nel trattamento dell'acqua e nei sistemi di controllo a basso flusso. Il design a porta completa riduce al minimo la caduta di pressione per una gestione efficiente dei fluidi. Adatto sia per fluidi liquidi che gassosi in applicazioni di protezione ambientale, approvvigionamento e drenaggio dell'acqua e strumentazione. Il fattore di forma compatto si adatta agli spazi ristretti delle apparecchiature. Le staffe opzionali per alte temperature supportano ambienti termici esigenti.

※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.

① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.

② t<- 40°C per periodi prolungati, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.

Applicazioni

Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque

Tabella dei cablaggi e dei parametri elettrici

Senza comando manuale 【30SJ】

Cablaggio	Tensione nominale	Intervallo di tensione	Massimo. Energia	Corrente operativa	Corrente di riposo	Fusibile esterno ※2
B3(S) BD3(S)	DC5V	DC4-8V	4W	≤55mA	15±5mA	2a
	DC12V	CC 10-15 V	4W	≤30mA	15±5mA	1a
	DC24V	CC 20-28 V	4W	≤40mA	10±5mA	1a
	AC220V	CA95-265V	7 W	≤10Ma	10±5mA	1a
KT2(S) KT32(S)	DC5V	DC4-8V	7 W	≤1,1A	20±5mA	3a
	DC12V	CC 10-15 V	10 W	≤835mA	20±5mA	2a
	DC24V	CC 20-28 V	10 W	≤420mA	20±5mA	1a
	AC220V	CA95-265V	15 W.	≤70mA	10±5mA	1a

Con comando manuale 【30S】

Cablaggio	Tensione nominale	Intervallo di tensione	Massimo. Energia	Corrente operativa	Corrente di riposo	Fusibile esterno ※2
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44	DC12V	CC 10-15 V	8W	≤120mA	70±5mA	2a
	AC/DC24V	CA 16-30 V	7 W	≤100mA	40±5mA	1a
		CC 16-40 V
B3(J) BD3(J) B33(J)	AC220V	CA95-265V	10 W	≤25mA	10±5mA	1a
KT2(S/J) KT32(S/J)	DC12V	CC 10-15 V	10 W	≤920mA	35±5mA	2a
	AC/DC24V	CA 12-30 V	12W	≤520mA	35±5mA	2a
		CC 12-40 V
KT2(J) KT32(J)	AC220V	CA95-265V	19 W	≤90mA	20±5mA	1a

Ad alta velocità

Cablaggio

Tensione nominale

Intervallo di tensione

Massimo. Energia

Corrente operativa

Corrente di riposo

Fusibile esterno ※2

B3(J)

BD3(J

DC24V

CC 20-26 V

12W

≤300mA

15±5mA

2a

KT2(J)

KT32(J)

DC24V

CC 20-26 V

25W

≤1,05 A

25±5mA

3a

※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.

Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

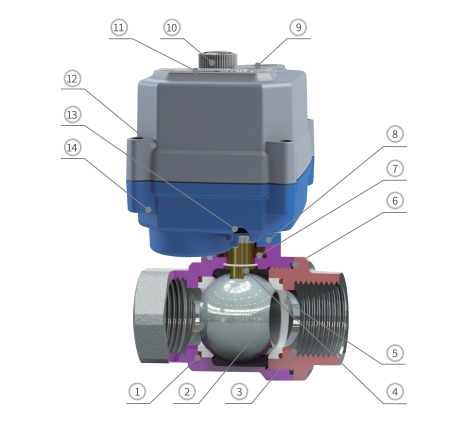

Diagramma dei componenti principali

Componenti principali

NO.	Parte	Materiale	Qty
1	Corpo	Ottone nichelato/ 304/316L/2507	1
2	Palla	304/316L/PPO/ Sfera speciale resistente all'usura/2507	1
3	Cofano	Ottone nichelato/ 304/316L/2507	1
4	Gambo	Ottone/304/316L/2507	1
5	Sede della sfera ※3	Ptfe	2
6	Guarnizione del cofano	EPDM/NBR/FPM ※4	1
7	Sigillo dello stelo	EPDM/NBR/FPM ※4	1
8	Staffa di montaggio	PA66	1
9	Finestra di vista	PC trasparente	1
10	Volantino ※5	POM	1
11	Etichetta	PC	1
12	Copertura superiore	Lega PC ※6	1
13	Dado di bloccaggio pressacavo	PA66	1
14	Copertura inferiore	Lega PC ※6	1

※ 3 Per fluidi gassosi, si consiglia PTFE resistente all'usura.

※ 4 Altri materiali sono personalizzabili.

※5 Serie 30SJ senza volantino.

※6 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

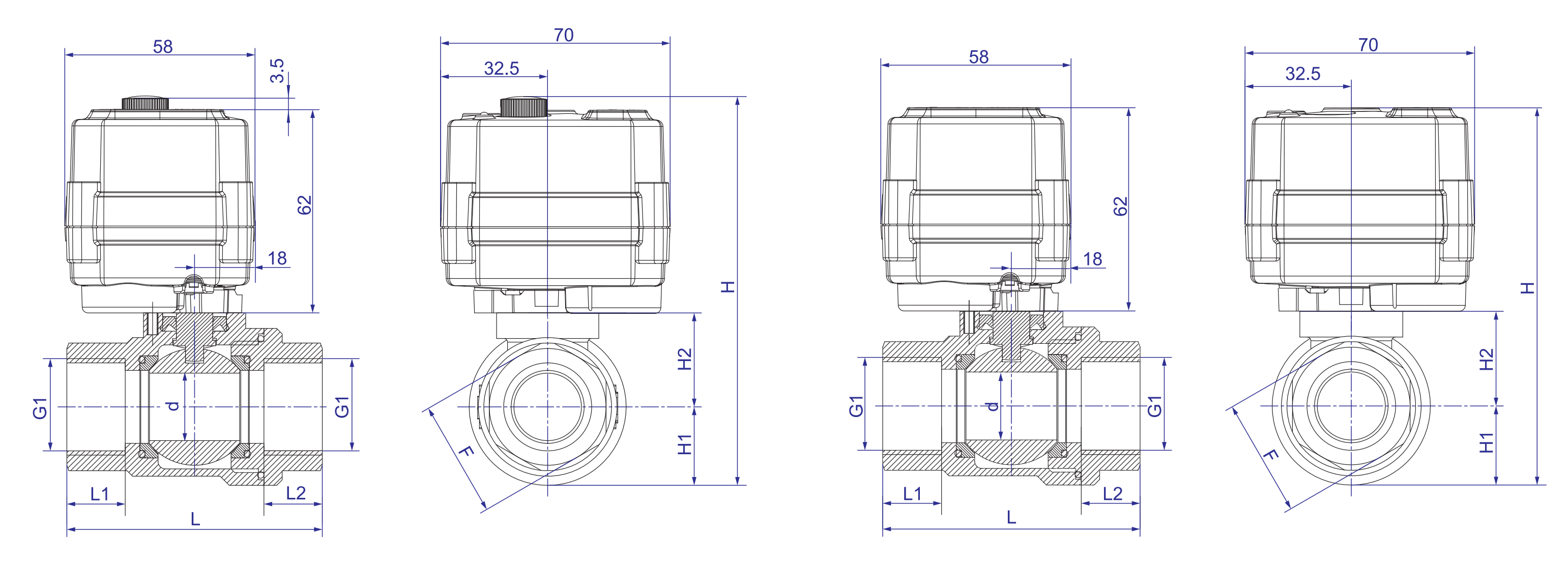

Dimensioni-30S 【DN8-DN10】	Dimensioni-30SJ 【DN8-DN10】

Dimensioni (mm)

Tipo di corporatura	Tipo di connessione	DN	d	G1	L1 = L2	L	F	H1	H2	H		Materiale	W (kg)
										ANNI '30	30SJ
Piena noia	Filetto femmina	Dn8	8	G1/4 '	11.0	43	17	11.0	18.25	94.75	91.25	Cu/304/316L	-
		DN10	10	G3/8 '	11.5	50	20	12.5	19.75	97.75	94.25	304/316l	-

Nota:

1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.

2. Tolleranza di montaggio: ±2 mm.

3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.

4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.

5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.

Attenzione:

1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!

2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.

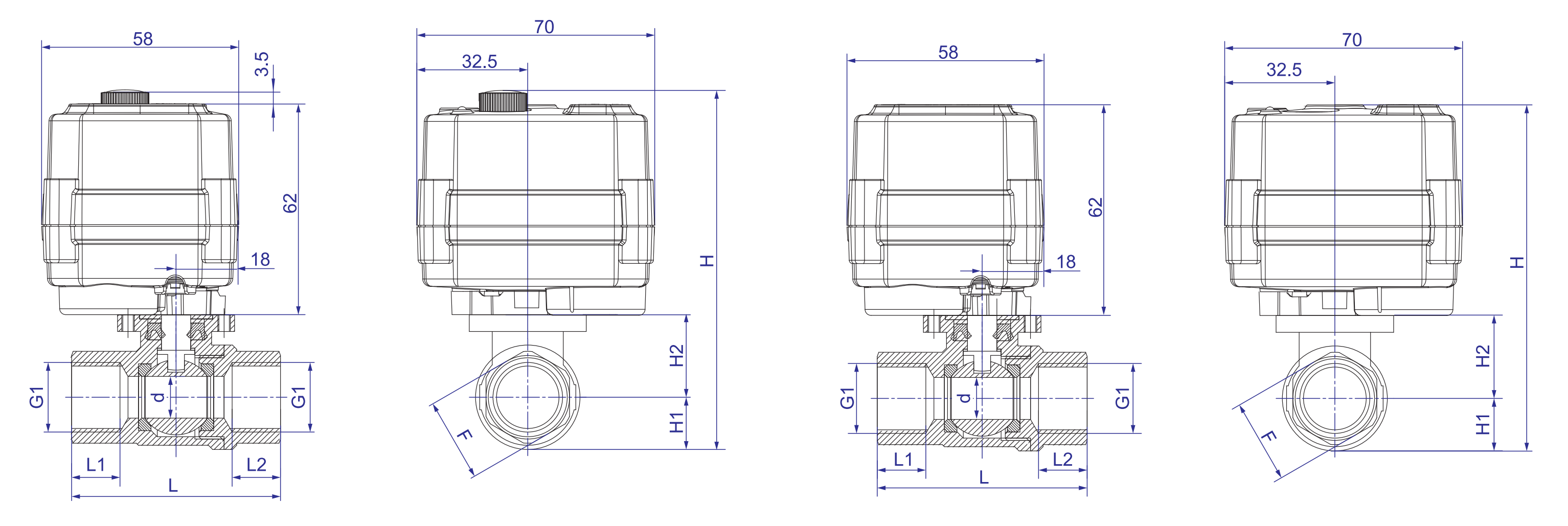

Dimensioni-30S 【DN15-DN20】	Dimensioni-30SJ 【DN15-DN20】
