Descrizione

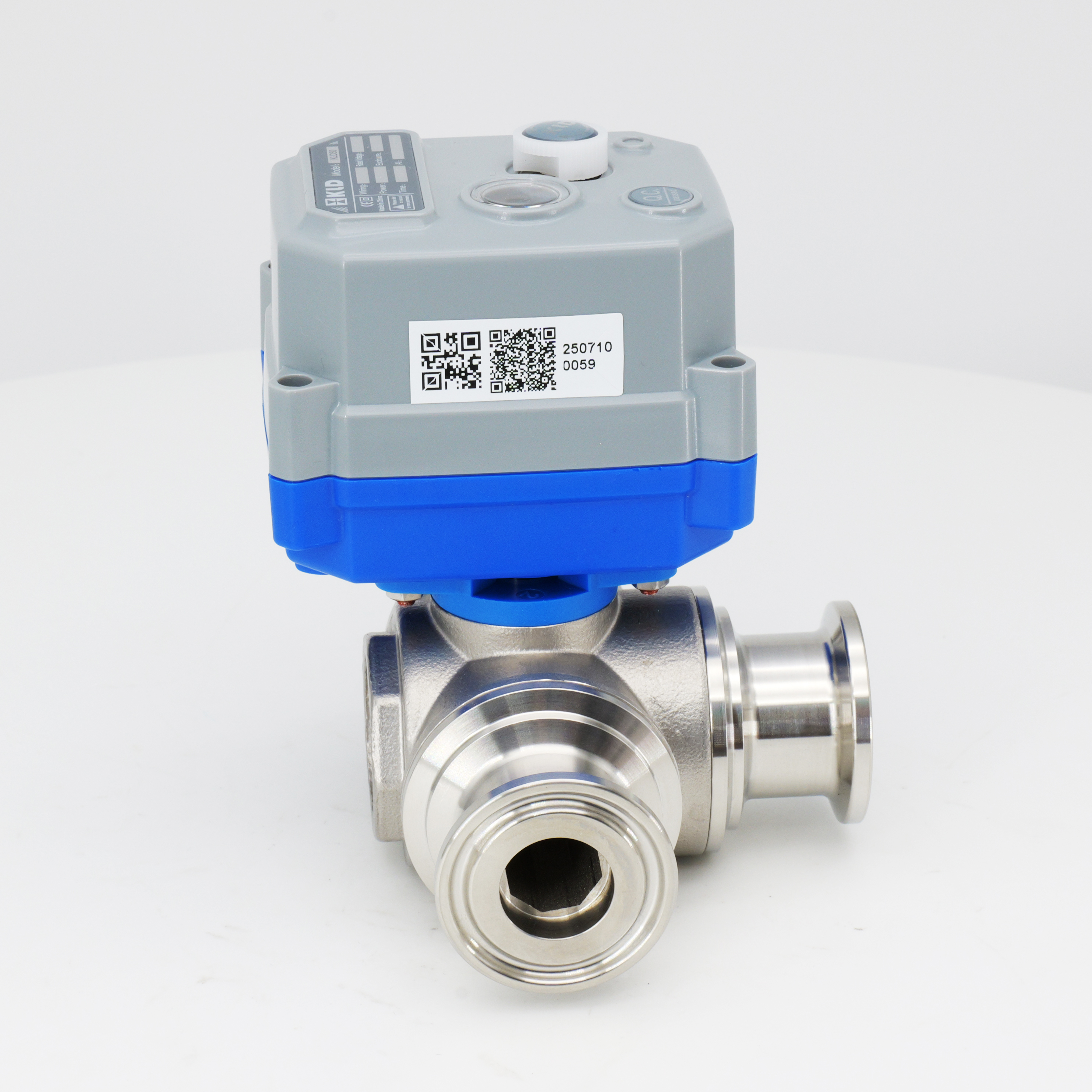

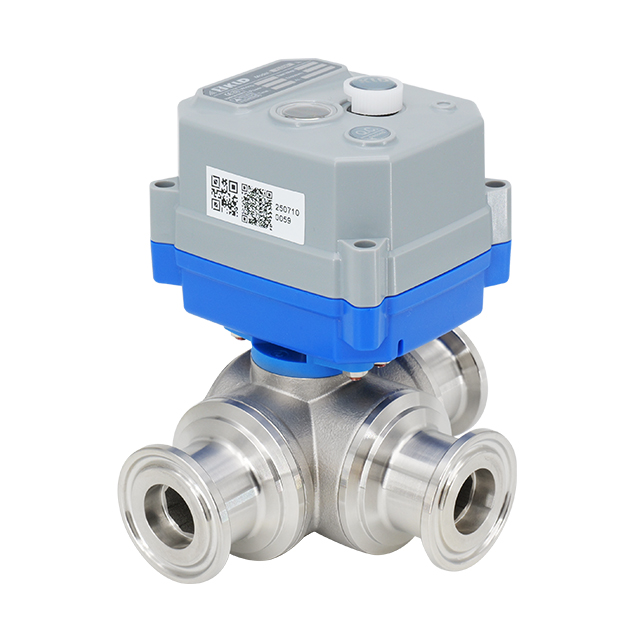

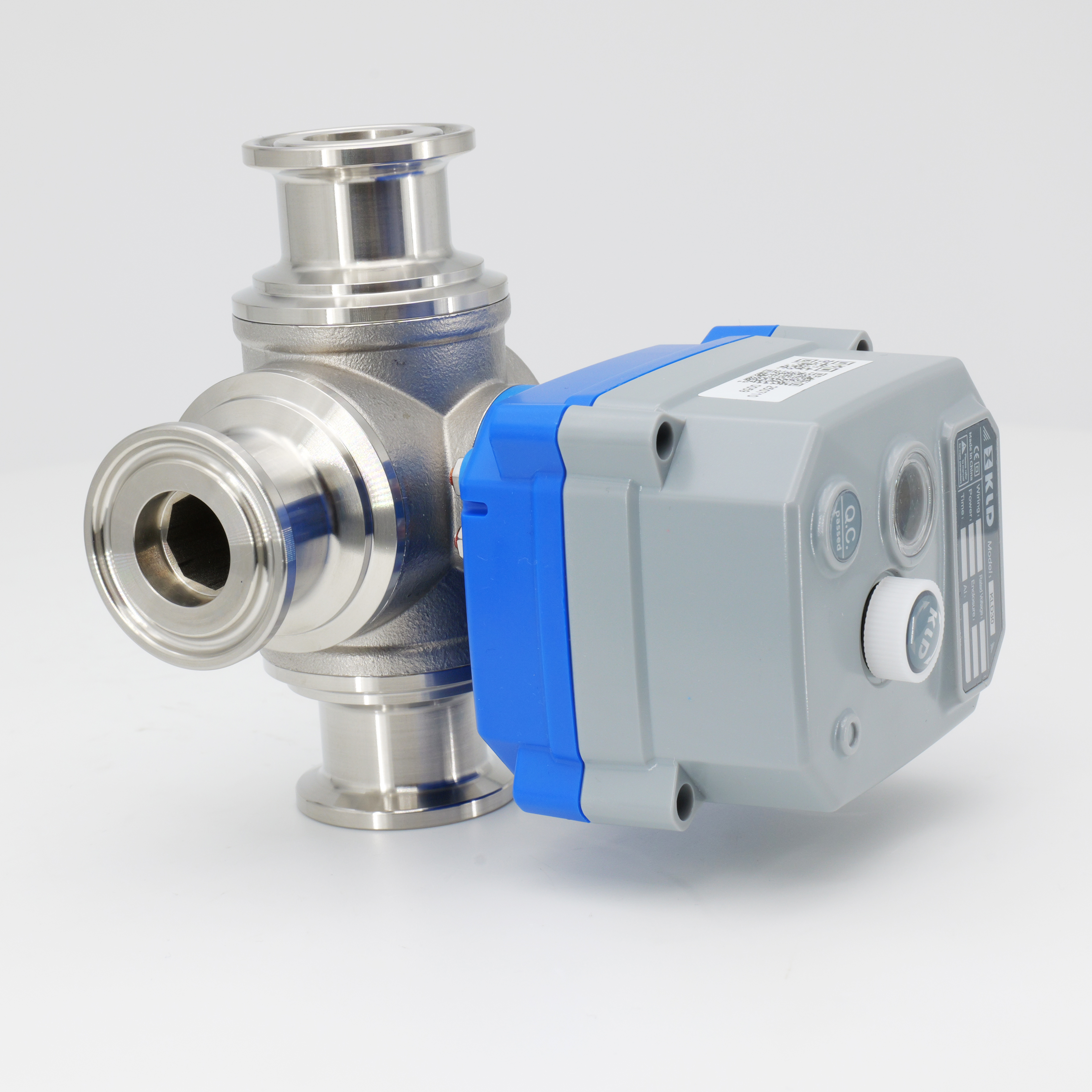

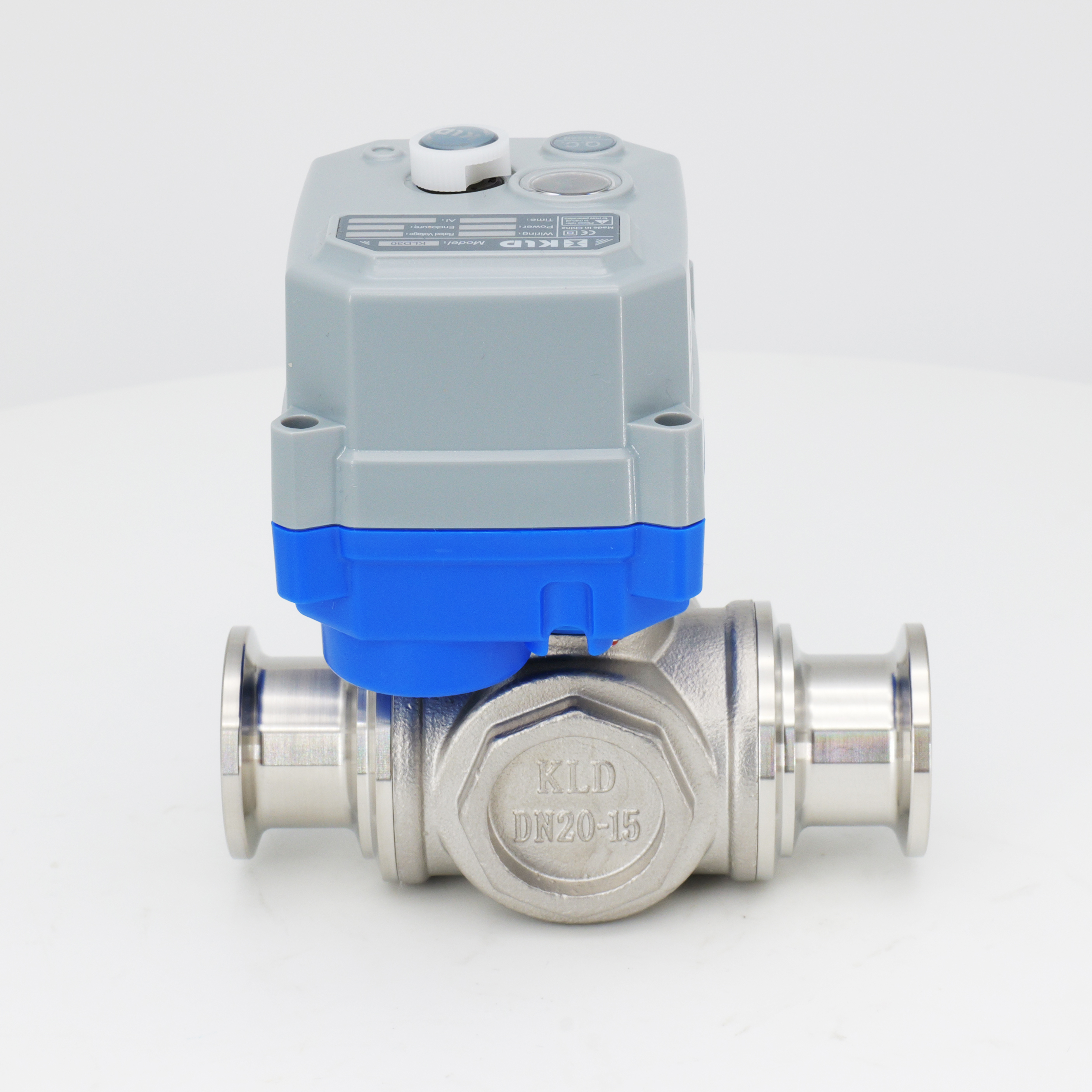

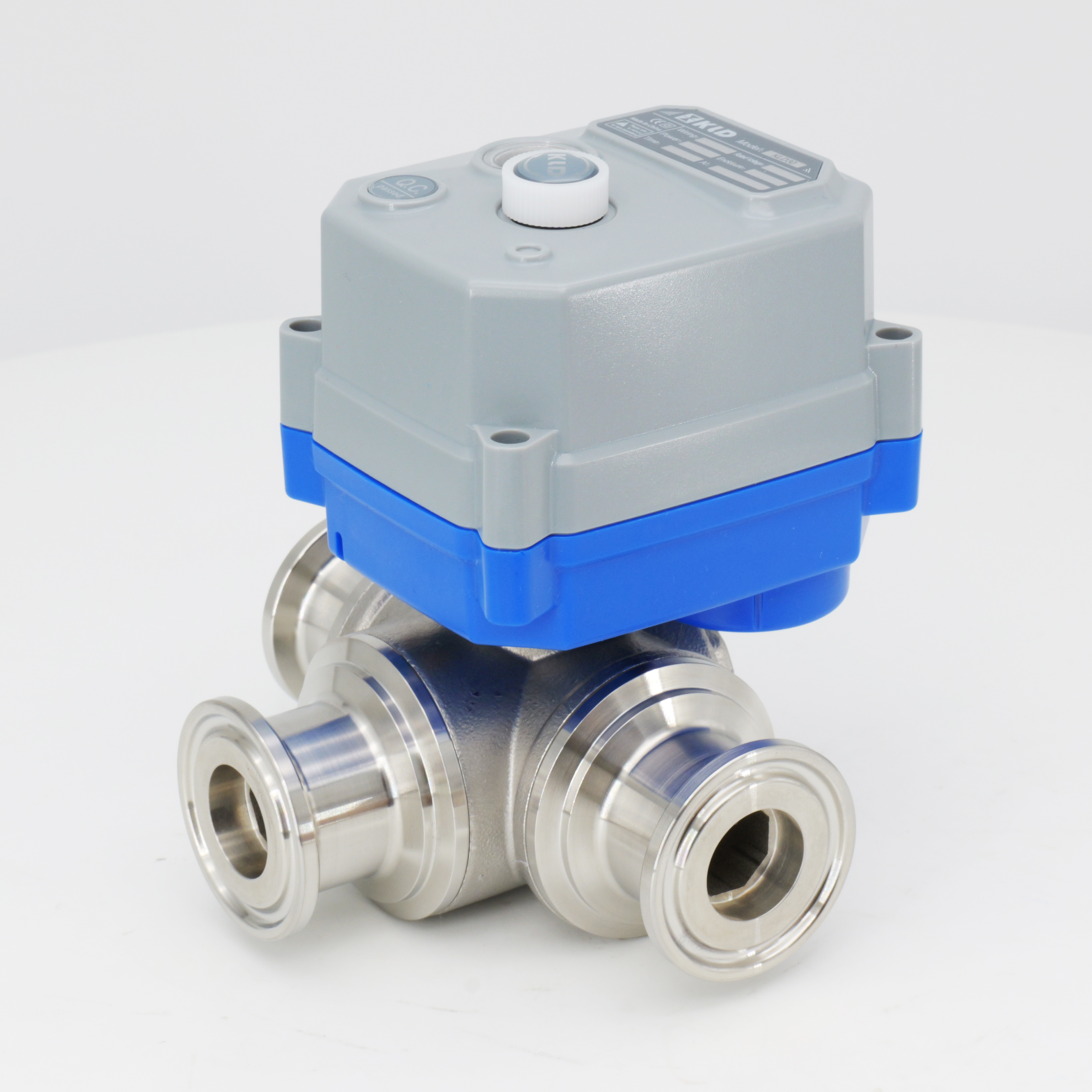

La compatta valvola a sfera motorizzata on/off a 3 vie normale della serie KLD30S/SJ, offerta nelle varianti orizzontali. Utilizza connessioni Tri-Clamp (BPE) per un montaggio rapido. Sono disponibili due varianti: il 30S ha un comando manuale e il 30SJ senza. Il corpo della valvola e la sfera sono realizzati in acciaio inossidabile 304 o 316L. Le sedi in PTFE e le guarnizioni in EPDM/NBR/FPM garantiscono resistenza chimica. Questo è un design orizzontale a 3 vie. Sono disponibili le direzioni di flusso delle porte T e L. Durante la rotazione può verificarsi la miscelazione dell'acqua. L'attuatore eroga una coppia di 3 N·m. La protezione è IP67. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 3 vie per assemblaggio rapido (orizzontale)
Dimensioni: DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è ampiamente utilizzata nell'automazione industriale, nei controller per il risparmio idrico, nella protezione ambientale e nel trattamento delle acque. Il design orizzontale a 3 vie con connessioni Tri-Clamp consente la commutazione del flusso nei sistemi di tubazioni sanitarie. Si adatta a piccole apparecchiature e installazioni strette. Il design Tri-Clamp consente un rapido smontaggio per la pulizia. Sono supportati sia i mezzi liquidi che quelli gassosi. Le staffe di montaggio opzionali per alte temperature estendono la gamma fino a 200°C.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per periodi prolungati, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

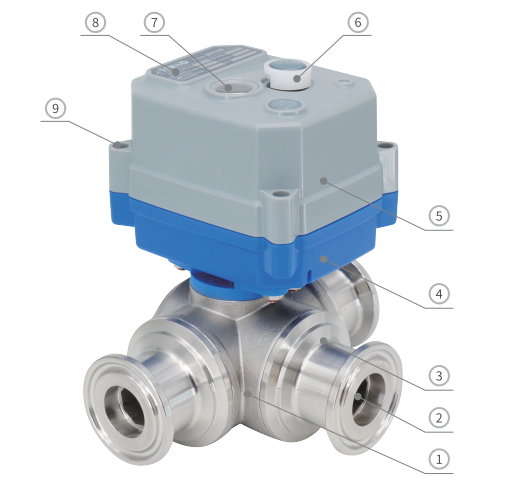

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Corpo | 304/316L | 1 |
| 2 | Palla | 304/316L | 1 |
| 3 | Cofano | 304/316L | 3 |
| 4 | Copertura inferiore | Lega PC ※3 | 1 |
| 5 | Copertura superiore | Lega PC ※3 | 1 |
| 6 | Volantino ※4 | POM | 1 |
| 7 | Finestra di vista | PC trasparente | 1 |
| 8 | Etichetta | PC | 1 |
| 9 | Vite | 304 | 4 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
| *2 | Gambo | Ottone / 304 / 316L | 1 |
| *3 | Sede della sfera ※5 | Ptfe | 4 |
| *4 | Guarnizione del cofano | EPDM/NBR/FPM ※6 | 3 |
| *5 | Sigillo dello stelo | EPDM/NBR/FPM ※6 | 1 |
※3 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
※4 Serie 30SJ senza volantino.
※5 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※6 Altri materiali sono personalizzabili.

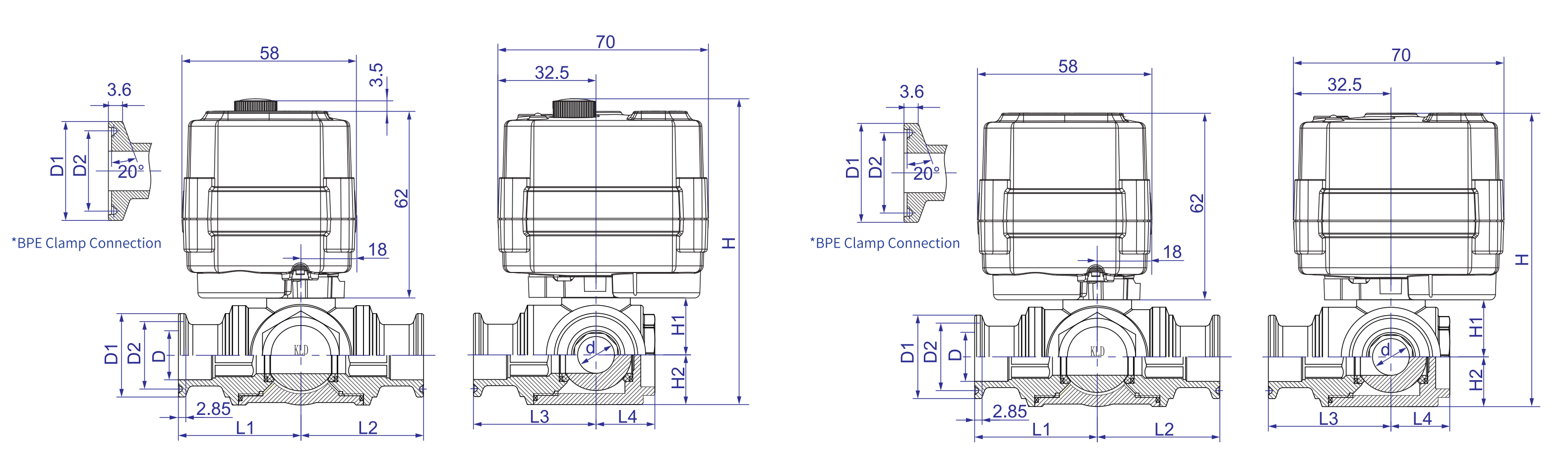

| Dimensioni-30S 【DN10-DN20】 | Dimensioni-30SJ 【DN10-DN20】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | D | D1 | D2 | L1=L3 | L2 | L4 | H1 | H2 | H | W (kg) | ||||||
| ANNI '30 | 30SJ | ||||||||||||||||||
| Piena noia | Tri-clamp | DN10 | 8 | 10 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 33 | 45 | 16.5 | 19.25 | 13 | 97.75 | 94.25 | - |
| DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 40 | 45 | 21.0 | 21.25 | 17 | 103.75 | 100.25 | - | ||
| DN20 | 15 | 20 | 34 | 50.5 | 27.5 | 43.5 | 50 | 50 | 25.5 | 23.25 | 20.25 | 109 | 105.5 | - | |||||
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
4. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.

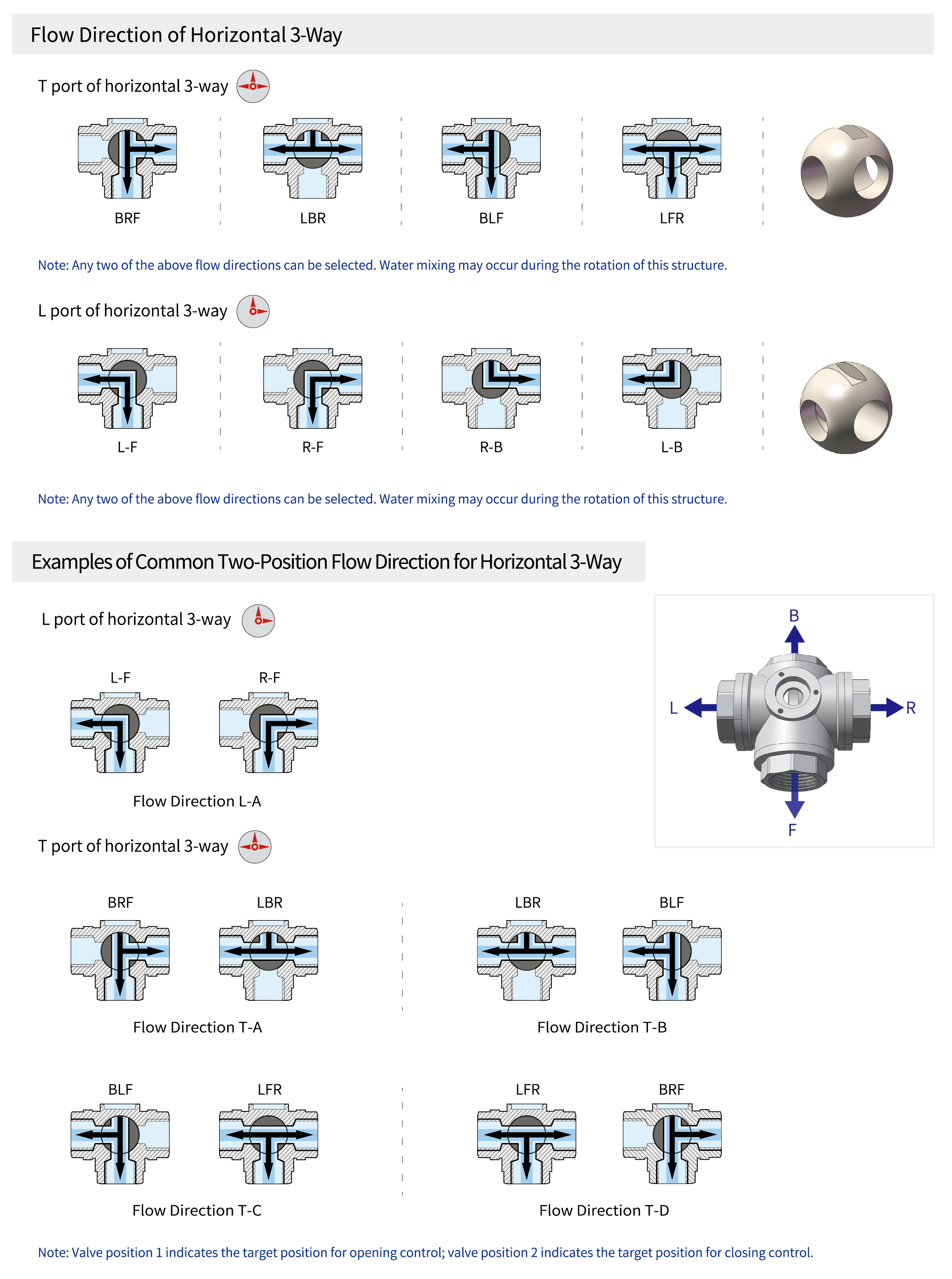

Direzione del flusso
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
