Cosa succede se la scelta sbagliata della valvola riduce silenziosamente l'efficienza del sistema? Molte configurazioni falliscono non a causa di attrezzature inadeguate, ma perché si sceglie la valvola a sfera a 2 e 3 vie sbagliata. Questa piccola decisione può avere un impatto sul controllo del flusso, sui costi e sull’affidabilità a lungo termine.
Questo articolo si concentra sulla reale differenza tra una valvola a sfera a 2 vie e una a 3 vie . Spiega come funzionano, come differiscono le loro funzioni e dove ciascun tipo si adatta meglio ai sistemi pratici. In questo articolo imparerai come confrontare i tipi di valvole, comprendere le opzioni di controllo del flusso e scegliere la soluzione giusta in base alle esigenze del tuo sistema.

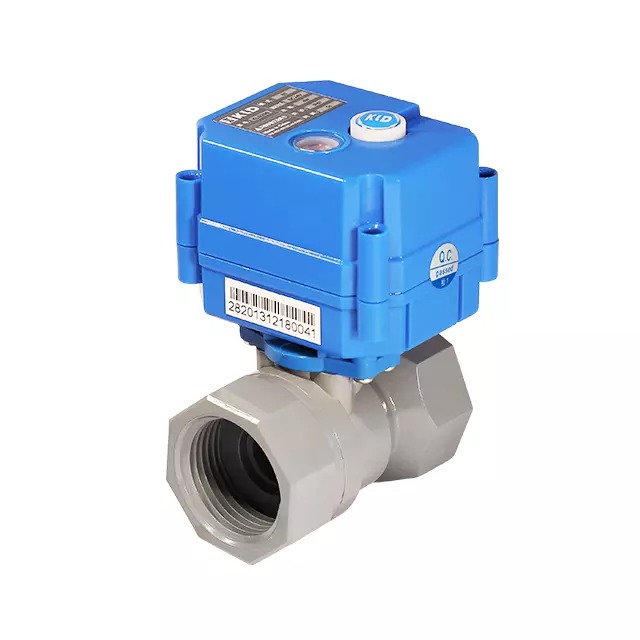

Un confronto tra valvole a sfera a 2 e 3 vie inizia con la struttura più semplice. Una valvola a sfera a 2 vie è costruita per il controllo diretto del flusso, consentendo al fluido di muoversi in un percorso rettilineo o di arrestarsi completamente. All'interno della valvola è presente una sfera solida con un foro. Quando la maniglia della valvola o l'attuatore fa girare la sfera, il foro si allinea con la tubazione oppure la blocca. Questa semplice rotazione controlla se il fluido scorre o meno.
In termini di struttura, il progetto prevede solo due porte. Uno è l'ingresso e l'altro è l'uscita. Grazie a questa configurazione diretta, il percorso del flusso interno rimane fluido, contribuendo a ridurre la perdita di pressione durante il funzionamento. Funziona in modo efficiente nei sistemi in cui il flusso non ha bisogno di cambiare direzione. Nelle installazioni reali, questo tipo di valvola viene spesso utilizzato perché è facile da installare e non richiede layout di tubazioni complesse.
Anche il funzionamento è molto intuitivo. Un movimento a un quarto di giro apre o chiude la valvola, rendendola veloce e affidabile. Ciò è particolarmente utile nei sistemi automatizzati in cui il tempo di risposta è importante. Molte soluzioni moderne, comprese quelle di KLD, combinano questa semplice struttura della valvola con attuatori elettrici compatti. Ciò migliora la precisione del controllo mantenendo il sistema complessivo compatto ed efficiente.

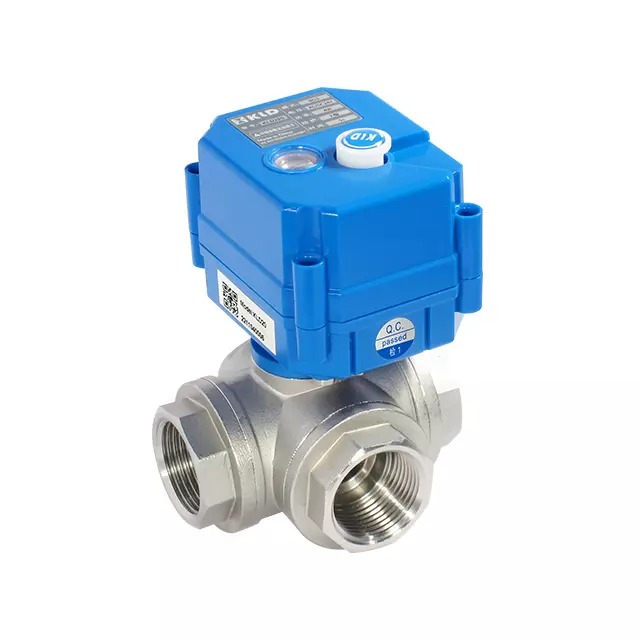

Una valvola a sfera a 3 vie si basa sullo stesso concetto di base ma introduce maggiore flessibilità. Invece di due porte, ne include tre, il che consente al fluido di muoversi in più direzioni. Ciò significa che la valvola può reindirizzare il flusso da una tubazione all'altra o addirittura combinare flussi provenienti da fonti diverse. Per questo motivo è comunemente utilizzato in sistemi in cui le esigenze di controllo vanno oltre le semplici funzioni di accensione e spegnimento.
Internamente, la struttura della palla è più complessa. Contiene passaggi appositamente progettati che determinano il modo in cui il fluido si muove attraverso la valvola. A seconda del modello, la valvola può commutare il flusso tra le uscite o consentire la miscelazione. Ciò lo rende una scelta pratica per i sistemi che richiedono un controllo dinamico piuttosto che percorsi di flusso fissi. In molti casi, l'utilizzo di una singola valvola a 3 vie può sostituire più valvole a 2 vie, il che aiuta a semplificare le tubazioni e a ridurre gli sforzi di installazione.
Dal punto di vista operativo, utilizza ancora una rotazione di un quarto di giro. Tuttavia, ciascuna posizione della valvola modifica la connessione tra le porte. Ciò crea diversi percorsi di flusso all'interno della stessa unità. Nelle configurazioni automatizzate, questa flessibilità diventa ancora più preziosa. KLD integra il controllo motorizzato in queste valvole, offrendo prestazioni di commutazione stabili e una lunga durata in ambienti difficili.
Comprendere il comportamento del flusso è il primo passo quando si confrontano una valvola a sfera a 2 vie e una a 3 vie . Una valvola a sfera a 2 vie supporta un singolo percorso del flusso rettilineo. Il fluido entra da una porta ed esce da un'altra, senza alcun cambio di direzione. Ciò lo rende adatto per attività di controllo di base in cui è richiesta solo l'apertura o la chiusura.
Una valvola a sfera a 3 vie introduce un diverso livello di controllo. Invece di un percorso fisso, il fluido può essere reindirizzato o combinato a seconda della posizione della valvola. Ciò consente una progettazione del sistema più flessibile, soprattutto in applicazioni che coinvolgono più tubazioni o requisiti di flusso dinamico.
Controllo della direzione del flusso:
Una valvola a sfera a 2 vie mantiene un unico percorso di flusso ininterrotto. Ciò garantisce una pressione stabile e riduce al minimo le turbolenze nella tubazione. In molti sistemi, questa semplicità migliora l'affidabilità e riduce la possibilità di errori operativi.
Una valvola a sfera a 3 vie supporta più percorsi di flusso. Il flusso può essere commutato tra le uscite o diretto in linee diverse, riducendo la necessità di valvole e componenti di tubazioni aggiuntivi.
Capacità funzionale:
Una valvola a 2 vie esegue solo il controllo on/off. Ciò lo rende ideale per attività di isolamento in cui non è richiesto un instradamento preciso del flusso.
Una valvola a 3 vie consente funzioni di deviazione o miscelazione. Ciò lo rende adatto per applicazioni quali il controllo della temperatura, la miscelazione di fluidi o la commutazione tra sorgenti.
| Caratteristica del flusso | Valvola a sfera a 2 vie | Valvola a sfera a 3 vie |
|---|---|---|
| Direzione del flusso | Percorso unico | Percorsi multipli |
| Funzione | Controllo accensione/spegnimento | Deviazione/miscelazione |
| Flessibilità del sistema | Limitato | Alto |
| Uso tipico | Isolamento, spegnimento | Commutazione, fusione, distribuzione |
La struttura interna di una valvola a sfera a 3 vie determina il modo in cui il fluido si muove tra le porte. A differenza del semplice foro diritto presente in una valvola a 2 vie, una valvola a 3 vie utilizza passaggi dalla forma speciale. Questi progetti definiscono se la valvola commuta il flusso o lo miscela.
Panoramica del design della porta a L:
Le valvole con porta a L collegano due porte alla volta, consentendo al flusso di passare tra diverse uscite. Questo design viene spesso utilizzato quando un ingresso deve alternarsi tra due uscite.
Il passaggio interno ricorda una forma a 'L', che limita il flusso in una direzione alla volta. Ciò impedisce la miscelazione e mantiene i percorsi del flusso chiaramente separati.
Panoramica del design della porta T:
Le valvole con porta a T consentono il collegamento simultaneo di tre porte. Ciò consente la miscelazione o la suddivisione del flusso, a seconda dei requisiti del sistema.
Il passaggio interno ha una forma a 'T' che consente al fluido di muoversi in più direzioni all'interno dello stesso corpo valvola.
Considerazioni sulla selezione:
Le valvole con porta a L sono migliori per le applicazioni di commutazione in cui la direzione del flusso cambia ma non si mescola.
Le valvole con porta a T sono adatte per sistemi che richiedono la miscelazione o la distribuzione di fluidi su più linee.
Molti progetti di valvole motorizzate, compresi quelli sviluppati da KLD, supportano entrambe le configurazioni per soddisfare diverse esigenze di controllo mantenendo dimensioni compatte e una lunga durata.
Il costo e la complessità spesso influenzano la decisione tra una valvola a sfera a 2 o 3 vie . Una valvola a 2 vie ha una struttura più semplice, che riduce i costi di produzione e semplifica l'installazione. Un minor numero di componenti interni significa anche minori esigenze di manutenzione nel tempo.
Una valvola a 3 vie prevede un design più avanzato. Porte aggiuntive e passaggi interni aumentano sia i costi di produzione che la complessità dell'installazione. Tuttavia, questa complessità può ridurre il numero totale di valvole necessarie in un sistema, il che può compensare l’investimento iniziale.
Fattori della struttura dei costi:
Una valvola a 2 vie ha in genere un costo iniziale inferiore grazie al suo design semplice. Ciò lo rende una scelta comune per i sistemi di base.
Una valvola a 3 vie ha un costo unitario più elevato, ma può ridurre le spese a livello di sistema sostituendo più valvole e semplificando la disposizione delle tubazioni.
Complessità di installazione:
Una valvola a 2 vie è facile da installare e richiede solo due collegamenti alla tubazione. Ciò riduce i tempi di installazione e la manodopera.
Una valvola a 3 vie richiede un attento allineamento delle porte e una corretta selezione della configurazione. Un'installazione errata può portare a problemi di flusso o a una riduzione dell'efficienza.
Considerazioni sulla manutenzione:
Una valvola a 2 vie ha meno parti mobili, il che riduce il rischio di usura e semplifica le procedure di manutenzione.
Una valvola a 3 vie richiede maggiore attenzione a causa della sua complessità interna, ma i design avanzati ne migliorano la durata. Le valvole motorizzate KLD, ad esempio, sono progettate per una lunga durata e un funzionamento stabile, anche in ambienti difficili.
Il confronto tra valvole a sfera a 2 e 3 vie diventa più chiaro osservando le applicazioni reali. Una valvola a sfera a 2 vie è ampiamente utilizzata nei sistemi in cui il controllo del flusso rimane semplice e prevedibile. Il design lineare consente al fluido di muoversi in modo efficiente, contribuendo a mantenere le prestazioni del sistema stabili nel tempo.
In molte installazioni, una valvola a 2 vie funge da componente di intercettazione affidabile. Il suo semplice funzionamento riduce la possibilità di guasti e mantiene basse le esigenze di manutenzione. Ciò lo rende adatto sia ad ambienti residenziali che industriali dove l'affidabilità conta più della flessibilità.
Sistemi di approvvigionamento idrico:
Una valvola a 2 vie viene spesso installata nelle tubazioni dell'acqua per controllare il flusso di alimentazione. Permette lo spegnimento rapido durante le manutenzioni o le situazioni di emergenza.
La semplice struttura interna aiuta a ridurre la perdita di pressione, migliorando l'efficienza complessiva del sistema.
Isolamento HVAC e tubazioni:
I sistemi di riscaldamento e raffreddamento si basano su valvole a 2 vie per isolare sezioni specifiche della tubazione. Ciò consente la manutenzione senza arrestare l'intero sistema.
Le prestazioni di tenuta stabili garantiscono un funzionamento a lungo termine, soprattutto in ambienti sensibili alla temperatura.
Controllo dei fluidi industriali:
I processi industriali di base utilizzano valvole a 2 vie per il controllo del flusso di petrolio, gas o prodotti chimici. Il design semplice supporta prestazioni costanti nel funzionamento continuo.
Le versioni motorizzate compatte, come quelle sviluppate da KLD, consentono l'integrazione in sistemi di controllo automatizzati senza aumentare la complessità dell'installazione.
Una valvola a sfera a 3 vie è progettata per sistemi che richiedono più del semplice controllo on/off. La porta aggiuntiva consente al fluido di cambiare direzione o combinare i flussi, ampliando la gamma di possibili applicazioni. Questa flessibilità diventa essenziale nei sistemi in cui interagiscono più condutture.
I processi industriali complessi spesso si affidano a valvole a 3 vie per ridurre il numero di componenti. Invece di installare diverse valvole a 2 vie, una singola valvola a 3 vie può gestire attività di commutazione o miscelazione, semplificando la progettazione del sistema.
Sistemi di deviazione del flusso:
Una valvola a 3 vie viene utilizzata per reindirizzare il flusso tra diverse tubazioni. Ciò è comune nei sistemi in cui il fluido deve essere instradato verso destinazioni diverse in base alle condizioni operative.
La possibilità di cambiare percorso di flusso riduce la necessità di valvole aggiuntive e minimizza lo spazio di installazione.
Processi di miscelazione e miscelazione:
In applicazioni quali il controllo della temperatura o il trattamento chimico, una valvola a 3 vie consente la combinazione di due flussi di fluido. Ciò consente un controllo preciso sulle condizioni di uscita.
Le configurazioni con porta T sono particolarmente utili in questi scenari, poiché supportano connessioni di flusso simultanee.
Sistemi di controllo multilinea:
I sistemi di automazione industriale spesso richiedono il controllo su più condutture. Una valvola a 3 vie semplifica tutto ciò gestendo diversi percorsi di flusso all'interno di una singola unità.
I design motorizzati migliorano la reattività e consentono l'integrazione con i sistemi di controllo per regolazioni in tempo reale.
La scelta tra una valvola a sfera a 2 o 3 vie dipende da come è progettato il sistema e dal livello di controllo richiesto. Scenari diversi richiedono soluzioni diverse e la scelta del tipo sbagliato può portare a inefficienza o costi inutili.
Considerazione sulla complessità del sistema:
Un semplice sistema di tubazioni trae vantaggio da una valvola a 2 vie perché richiede solo un controllo di flusso di base. L'aggiunta di una valvola a 3 vie in questo caso aumenta i costi senza fornire valore aggiuntivo.
Un sistema complesso, soprattutto se coinvolge più tubazioni, spesso richiede una valvola a 3 vie per gestire la direzione del flusso o le funzioni di miscelazione.
Automazione vs controllo manuale:
I sistemi manuali utilizzano generalmente valvole a 2 vie per la loro facilità di funzionamento e costi inferiori. Il design semplice funziona bene quando non è richiesta l'automazione.
I sistemi automatizzati traggono vantaggio dalle valvole a 3 vie, poiché consentono strategie di controllo più avanzate. Le valvole motorizzate KLD supportano tutto ciò offrendo prestazioni stabili e configurazioni flessibili.
Considerazioni su spazio e tubazioni:
Lo spazio di installazione limitato spesso favorisce le valvole a 3 vie perché riducono il numero di componenti necessari. Una singola valvola può sostituire più connessioni, semplificando la progettazione del layout.
I sistemi più grandi con spazio sufficiente possono invece utilizzare più valvole a 2 vie, soprattutto quando il controllo dei costi è una priorità.
Nelle applicazioni del mondo reale, la decisione di solito si riduce al bilanciamento di semplicità e funzionalità. Ogni tipo di valvola ha uno scopo chiaro a seconda dei requisiti del sistema.
La scelta della giusta valvola a sfera a 2 e 3 vie inizia dalla comprensione della reale richiesta del sistema. Molti utenti si concentrano solo sul tipo di valvola, ma le prestazioni reali dipendono da quanto bene la valvola si adatta alle condizioni di flusso e all'ambiente operativo. Una scelta sbagliata può portare a un flusso instabile, a perdite di pressione o a costi inutili.
Corrispondenza dei requisiti di flusso:
Un sistema che richiede una semplice intercettazione dovrebbe utilizzare una valvola a 2 vie. Il flusso rimane stabile, la logica di controllo rimane chiara e il funzionamento diventa facile da gestire nel tempo.
Un sistema che richiede commutazione o miscelazione deve utilizzare una valvola a 3 vie. I percorsi del flusso cambiano in base alle condizioni operative, il che migliora la flessibilità nei sistemi multilinea.
In molti progetti, la scelta di una valvola a 3 vie ha senso solo quando esistono più percorsi di flusso. Altrimenti, una valvola a 2 vie fornisce una migliore efficienza a un costo inferiore.
Compatibilità con pressioni e mezzi:
Il materiale della valvola deve corrispondere al mezzo di lavoro. L'acciaio inossidabile è adatto ai fluidi corrosivi, mentre l'ottone o il PVC funzionano meglio nei sistemi idrici standard.
I valori nominali di temperatura e pressione devono essere in linea con le condizioni del sistema. Una selezione errata può ridurre la durata della valvola o causare perdite.
Le valvole KLD sono progettate per supportare un'ampia gamma di ambienti, comprese le applicazioni ad alta pressione e sensibili alla temperatura.
Considerazione sulla complessità del sistema:
Le condutture semplici beneficiano di un minor numero di componenti. Una valvola a 2 vie riduce le difficoltà di installazione e gli sforzi di manutenzione.
I sistemi complessi richiedono un controllo del flusso flessibile. Una valvola a 3 vie semplifica le tubazioni riducendo il numero di valvole necessarie.
| Fattore di selezione | Valvola a sfera a 2 vie | Valvola a sfera a 3 vie |
|---|---|---|
| Requisito di flusso | Controllo accensione/spegnimento | Commutazione/miscelazione |
| Complessità del sistema | Sistemi semplici | Sistemi multilinea |
| Compatibilità dei media | Fluidi standard | Fluidi di processo complessi |
| Efficienza dei costi | Costo iniziale inferiore | Superiore, ma riduce i componenti del sistema |
L'automazione gioca un ruolo importante nella moderna selezione delle valvole. Una valvola a sfera a 2 e 3 vie può essere entrambe dotata di attuatori elettrici, ma lo scopo differisce a seconda dei requisiti del sistema. L'automazione migliora la precisione del controllo e riduce l'intervento manuale, soprattutto nelle operazioni su larga scala o continue.
Quando utilizzare gli attuatori elettrici:
I sistemi che richiedono il controllo remoto o il funzionamento programmato traggono vantaggio dalle valvole motorizzate. Ciò consente regolazioni in tempo reale senza operazione manuale.
Anche gli ambienti in cui l’accesso è limitato o non sicuro richiedono soluzioni automatizzate. Gli attuatori elettrici migliorano la sicurezza e l'affidabilità.
I design compatti degli attuatori, come quelli utilizzati da KLD, supportano l'installazione in spazi ristretti mantenendo prestazioni stabili.
Vantaggi del controllo automatizzato delle valvole:
Maggiore precisione nel controllo del flusso, soprattutto nei sistemi che richiedono regolazioni frequenti.
Tempi di risposta più rapidi rispetto al funzionamento manuale, che migliora l'efficienza del sistema.
Lunga durata grazie al design ottimizzato del motore e alla tecnologia di tenuta, che riducono i tempi di fermo e la frequenza di manutenzione.
Integrazione con sistemi di controllo:
Le valvole moderne possono connettersi a PLC o sistemi di automazione degli edifici, consentendo il controllo centralizzato.
Funzionalità come il posizionamento di sicurezza, l'indicazione LED e i segnali di allarme migliorano il monitoraggio del sistema.
La compatibilità flessibile della tensione garantisce l'utilizzo in diverse regioni e standard industriali.
La scelta sbagliata della valvola a sfera a 2 e 3 vie spesso porta a problemi di prestazioni o a spese inutili. Molti errori di selezione derivano dal concentrarsi solo sul tipo di valvola senza considerare nel dettaglio i requisiti del sistema.
Tipo di valvola con specifiche eccessive:
A volte viene selezionata una valvola a 3 vie anche quando è necessario solo il controllo di flusso di base. Ciò aumenta i costi e aggiunge inutile complessità al sistema.
Una valvola a 2 vie potrebbe non essere sufficiente nei sistemi che richiedono la commutazione del flusso, con conseguenti prestazioni scadenti o riprogettazione.
Configurazione della porta errata:
La selezione del design interno sbagliato, come l'utilizzo di una porta a L quando è richiesta la miscelazione, può causare un malfunzionamento del sistema.
La corretta comprensione della direzione del flusso e della posizione della valvola è essenziale prima dell'installazione.
Ignorare le esigenze di manutenzione a lungo termine:
Le valvole complesse richiedono maggiore attenzione durante la manutenzione. Scegliere una valvola senza considerare le condizioni di servizio può aumentare i tempi di inattività.
Le valvole motorizzate di alta qualità, come i prodotti KLD, riducono la frequenza di manutenzione grazie al design durevole e ai lunghi cicli operativi.
Un'attenta valutazione di questi fattori garantisce che la valvola funzioni come previsto nelle applicazioni reali, evitando inutili regolazioni dopo l'installazione.
La scelta tra una valvola a sfera a 2 o 3 vie dipende dalle esigenze di flusso e dalla progettazione del sistema. KLD fornisce valvole a sfera motorizzate a 2 e 3 vie progettate per un'automazione affidabile. La loro struttura compatta consente di risparmiare spazio di installazione e supporta layout di sistema flessibili. La tecnologia avanzata del motore e delle tenute garantisce una lunga durata e un funzionamento stabile. Queste funzionalità aiutano gli utenti a ottenere un controllo efficiente riducendo al contempo le esigenze di manutenzione in diversi settori.
R: Una valvola a sfera a 2 e 3 vie controlla il flusso. Uno interrompe il flusso, l’altro lo reindirizza o lo mescola.
R: Utilizzare una valvola a sfera a 3 vie quando il flusso deve cambiare o mescolarsi tra le tubazioni.
R: Una valvola a sfera a 2 e 3 vie non è sempre intercambiabile perché le funzioni differiscono.
R: Una valvola a sfera a 3 vie solitamente costa di più a causa del design complesso e delle funzioni aggiuntive.
R: Una valvola a sfera a 2 e 3 vie può utilizzare attuatori elettrici per il controllo automatizzato.
