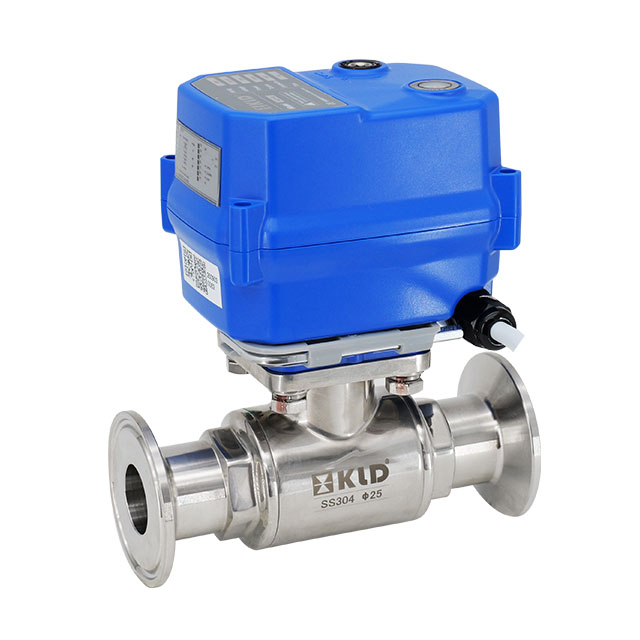

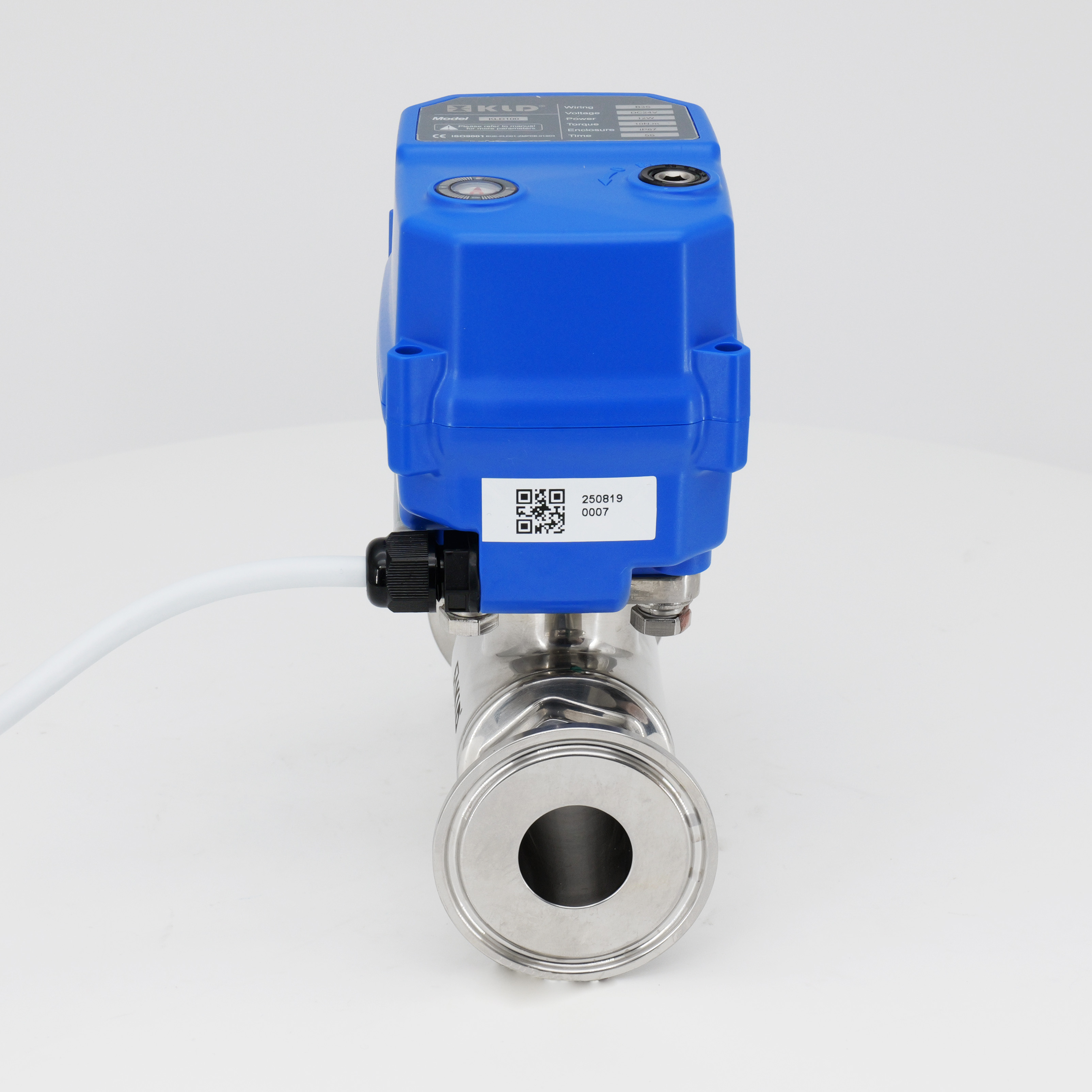

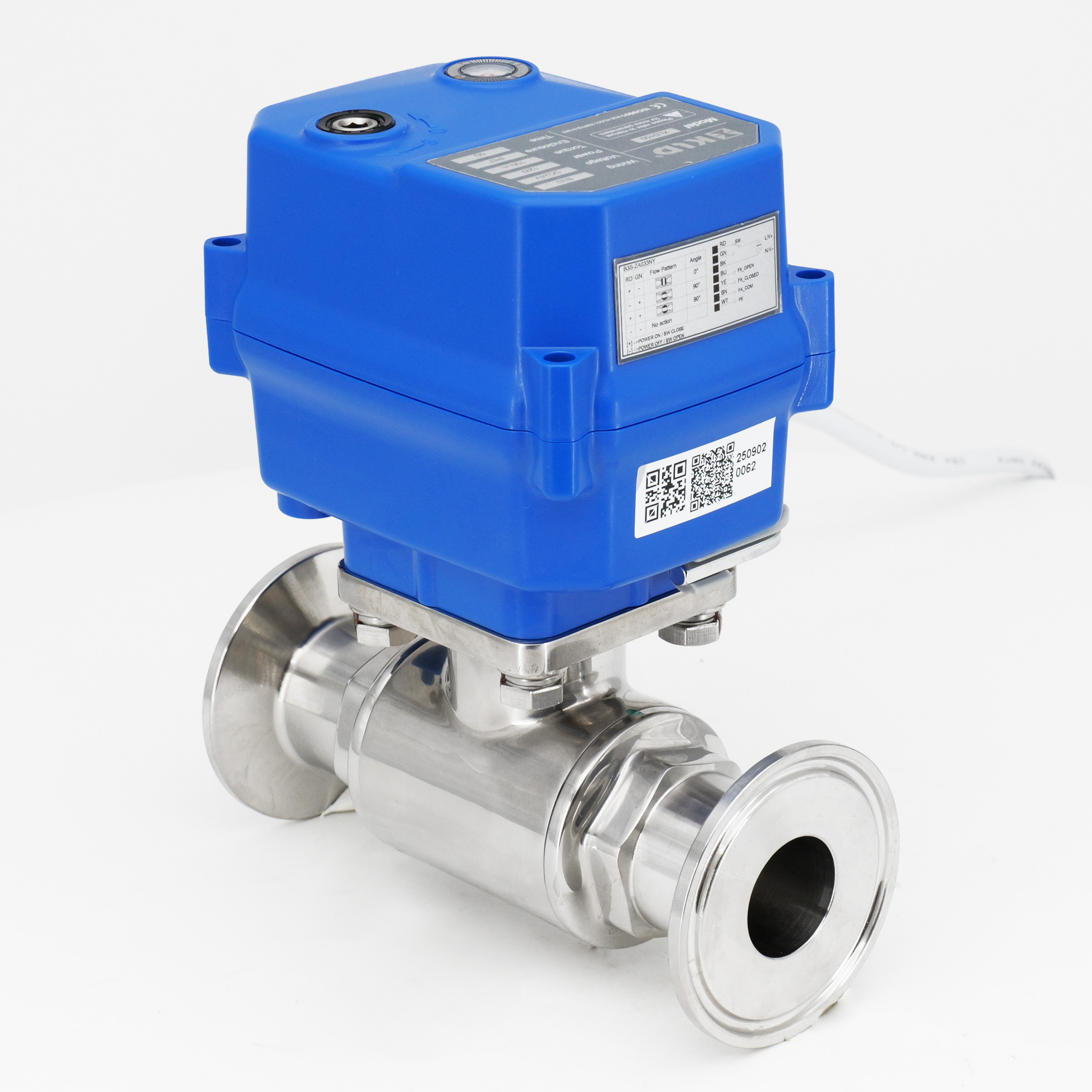

KLD 100 Valvola a sfera motorizzata a 2 vie per Assemblaggio veloce (Tri-Clamp)

KLD 100 Valvola a sfera motorizzata a 2 vie per Assemblaggio veloce (Tri-Clamp)

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata di lunga durata: 20.000 cicli ※ 1
Motore senza spazzole ， stabile e affidabile
Funzione Fail-Safe Disponibile
2s ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

KLDLa valvola a sfera motorizzata a 2 vie 100 per assemblaggio rapido (Tri-Clamp) è progettata per un montaggio rapido con una connessione tri-clamp, offrendo una soluzione compatta e affidabile per il controllo del flusso in varie applicazioni. La valvola presenta una struttura robusta con corpo in acciaio inossidabile (304/316/316L) e sede della sfera in PTFE, garantendo durata e compatibilità con un'ampia gamma di fluidi. Il suo motore brushless garantisce un funzionamento stabile e affidabile, con una lunga durata fino a 20.000 cicli, adatta per ambienti industriali esigenti.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera motorizzata a 2 vie
Dimensioni: φ19, φ25, φ32
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C

Questo prodotto è conforme alla norma ISO 9001, garantendo alta qualità e sicurezza. È una scelta eccellente per sistemi di trattamento dell'acqua, applicazioni ecocompatibili e altri processi di automazione industriale, offrendo vantaggi significativi in termini di miniaturizzazione, longevità, velocità di risposta e sicurezza.

CE approvato.

Applicazioni

Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Classe di protezione	Pressione massima	Temperatura media.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.0mp	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC95-265V	12w/ 18w@kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S/BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

Diagramma dei componenti principali ~!phoenix_varIMG48!~

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	304/316/316l	1
2	Palla	304/316/316l	1
3	Sedile a sfera	Ptfe	2
4	Connettore del cavo	Nylon, ottone nichelato	1
5	Alloggio	Lega PC ※	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

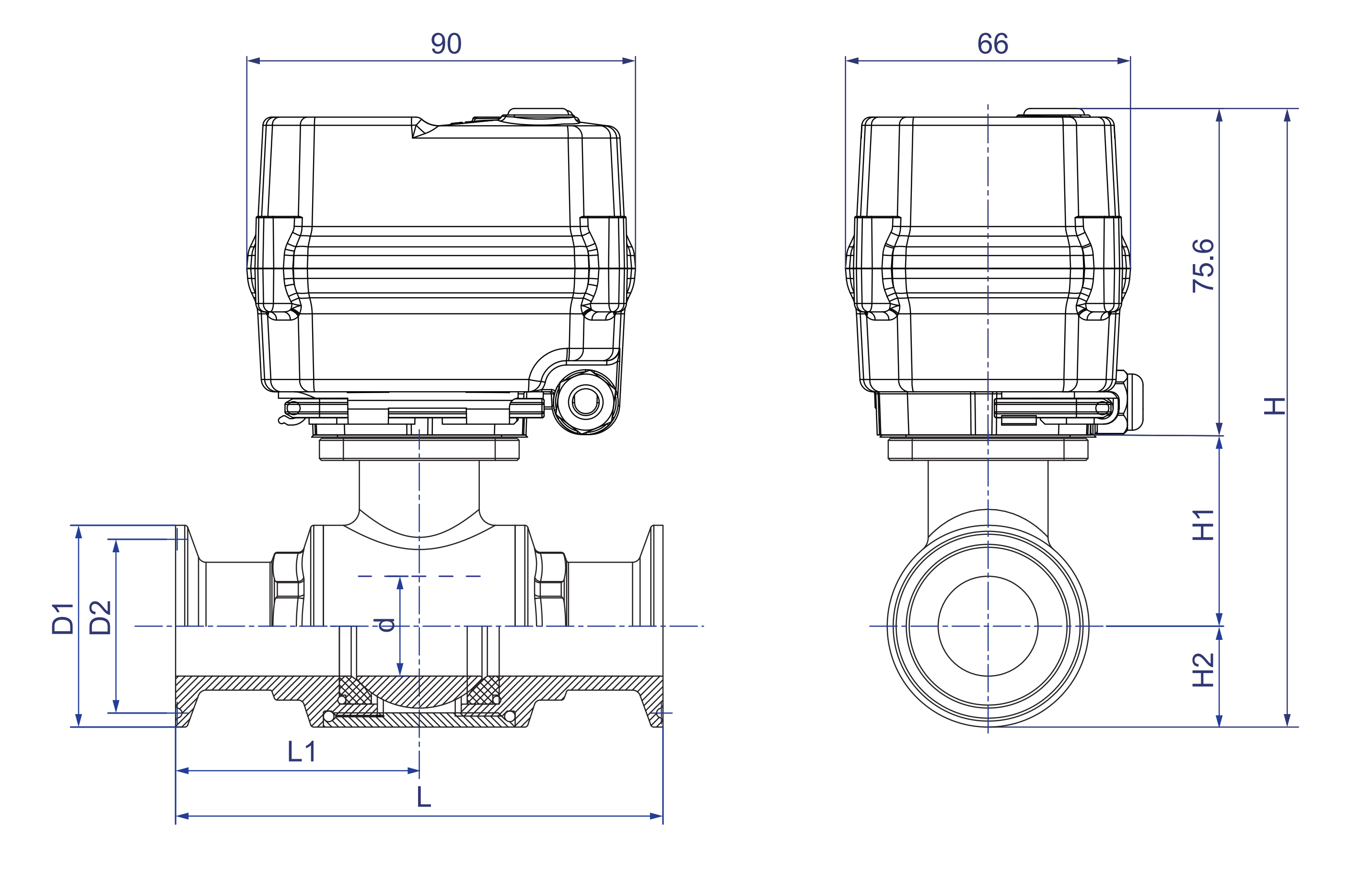

Dimensioni [ φ 19- φ 32]

Dimensioni (mm)

DN	d	D1	D2	L	L1	H1	H2	H	W (kg)
DN	d	D1	D2	L	L1	H1	H2	H	W (kg)
Φ19	15	50.5	43.5	103	51.5	42.75	25.25	143.6	1.23
Φ25	20	50.5	43.5	116	58.0	39.50	25.25	140.4	-
Φ32	25	50.5	43.5	122	61.0	47.00	25.25	147.9	-

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione
