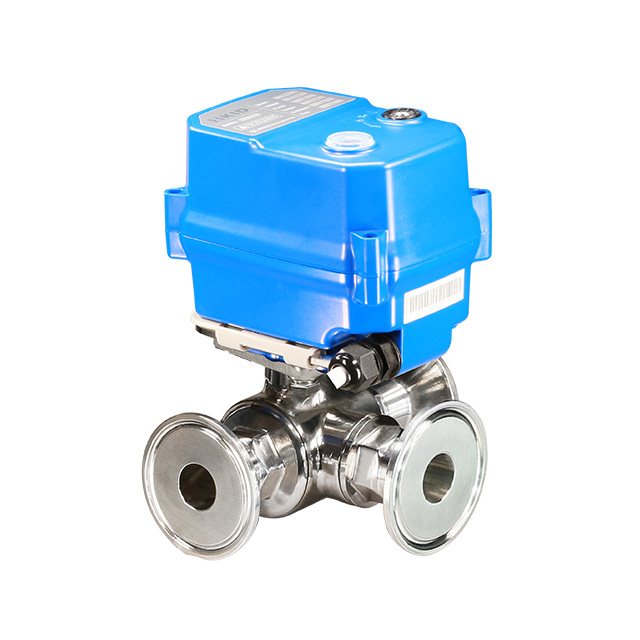

KLD 100 Valvola a sfera motorizzata a 3 vie per Assemblato veloce (Tri-Clamp)

KLD 100 Valvola a sfera motorizzata a 3 vie per Assemblato veloce (Tri-Clamp)

Caratteristiche:

Dimensione compatta, tuta per le piccole attrezzature
L'override manuale è sicuro e conveniente
Durata di lunga durata: 20.000 cicli ※ 1
Motore senza spazzole, stabile e affidabile
Funzione Fail-Safe Disponibile
2s ad alta velocità disponibili

※ 1 I dati sono a condizione di ambiente di laboratorio. Le applicazioni diverse possono differire.


Stato di disponibilità:



Richiesta Aggiungere al carrello

Descrizione del prodotto

Descrizione

KLDLa valvola a sfera motorizzata a 3 vie 100 per assemblaggio rapido (Tri-Clamp) è realizzata in acciaio inossidabile 304 o 316 e presenta sia funzionamento manuale che elettrico, con materiale in acciaio inossidabile che fornisce resistenza alla corrosione per garantire un funzionamento stabile a lungo termine. La valvola è azionata da un motore brushless, garantendo prestazioni stabili e affidabili e una durata maggiore rispetto a quella di un motore a spazzole.

Le specifiche tecniche includono

Tipo di valvola: valvola a sfera motorizzata a tre vie
Dimensioni: φ19, φ25, φ32
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C

KLDLa valvola a sfera motorizzata a 3 vie 100 per assemblaggio rapido (Tri-Clamp) presenta vantaggi significativi in termini di materiale, funzionalità, portata, compatibilità del mezzo, intervallo di temperatura e pressione nominale. È una valvola a sfera ad alte prestazioni con una vasta gamma di applicazioni.

L'alta velocità è facoltativa.

CE approvato

Applicazioni

Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico

Dati tecnici

Coppia nominale	Tensione nominale	Energia	Cablaggio	Tempo di esecuzione	Classe di protezione	Pressione massima	Temperatura media.
6nm	DC24V	24W	B2S/B3S/BD3S	2s	Tipo IP67 o F	1.0mp	0-100 ℃ ※ 2
10nm/ 6nm@kt	AC/DC95-265V	12w/ 18w@kt	B3S/BD3S/KT32S	5s
	AC/DC24V		B2S/B3S /BD3S/KT32S
	DC12V
10 nm	AC24V	12W	B3S	10s
	AC110V
	AC220V

※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.

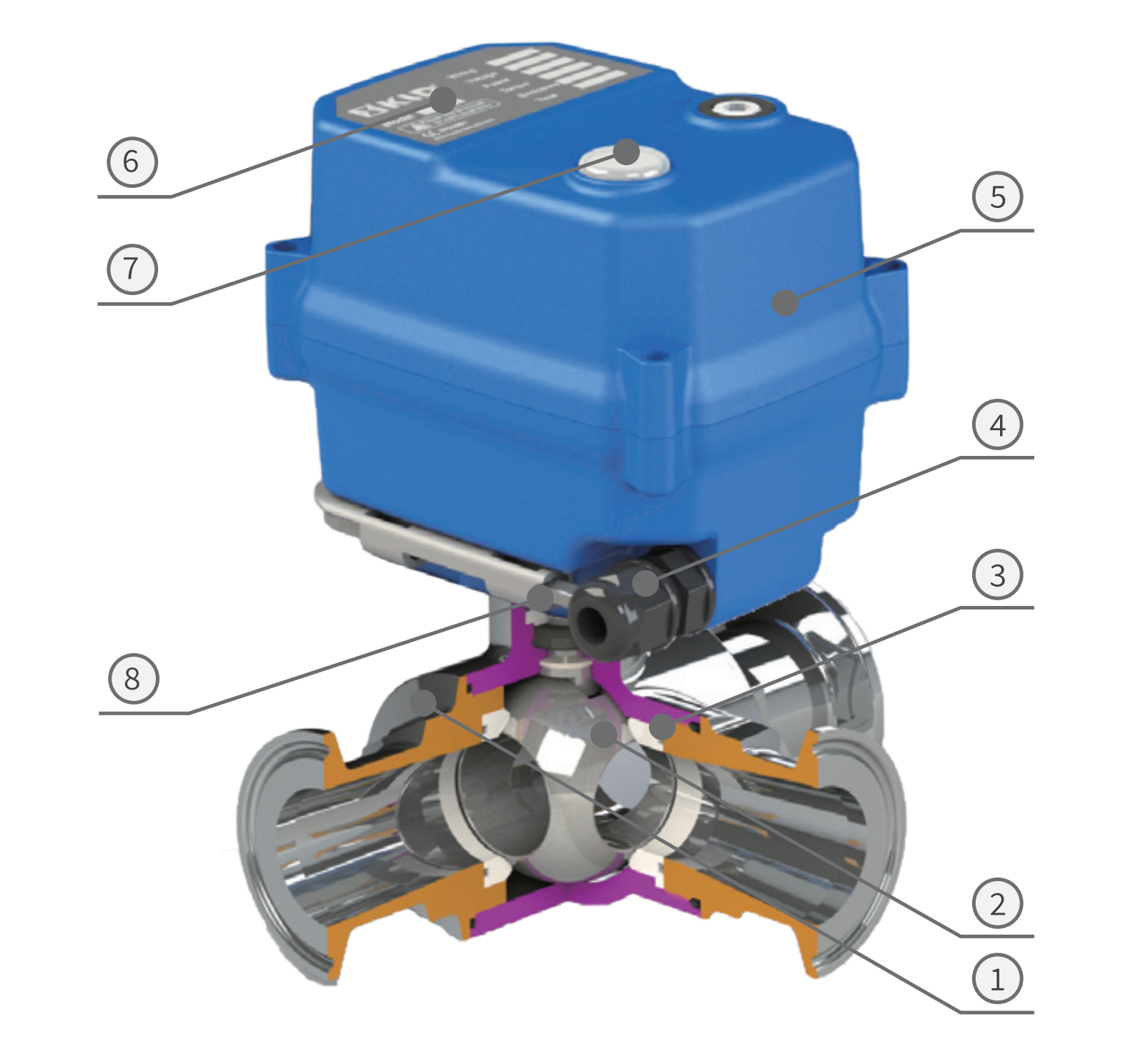

Diagramma dei componenti principali

100-3 vie

Componenti principali

NO.	Componenti	Materiale	Qty
1	Corpo	304/316/316l	1
2	Palla	304/316/316l	1
3	Sedile a sfera	Ptfe	4
4	Connettore del cavo	Nylon, ottone nichelato	1
5	Alloggio	Lega PC ※	1
6	Etichetta	PC	1
7	Finestra di indicazione	PC trasparente	1
8	Chiave esagonale	Acciaio per utensili	1

※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

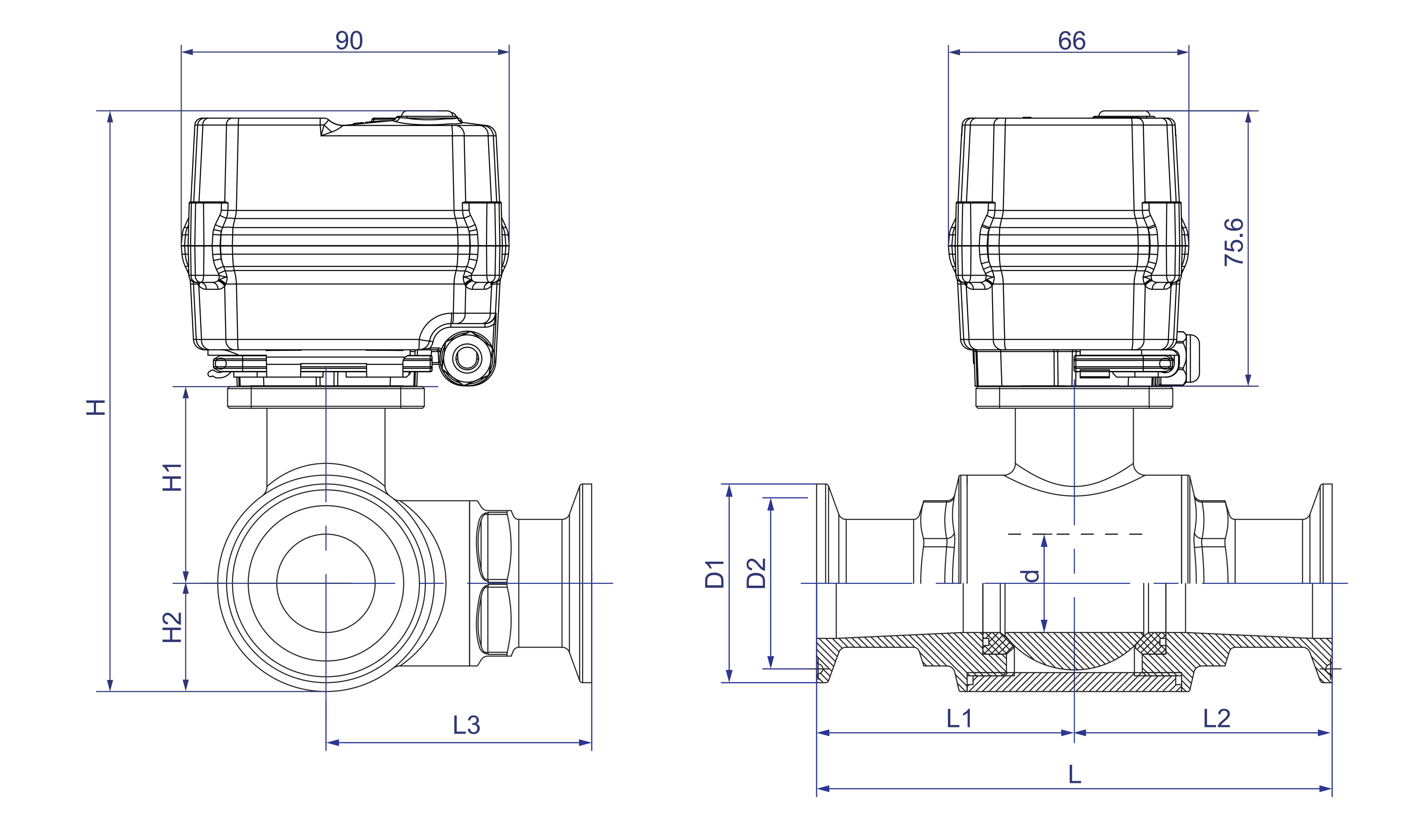

Dimensioni [φ19- φ 32]

Dimensioni (mm)

DN	d	D1	D2	L	L1 = L2	L3	H1	H2	H	W (kg)
Φ19	15	50.5	43.5	108	54.0	52.0	44.25	25.25	135.6	-
Φ25	20	50.5	43.5	125	62.5	60.0	45.75	25.25	146.6	-
Φ32	25	50.5	43.5	131	65.5	67.5	46.25	25.25	153.1	-

Direzione del flusso

Dati funzionali

Angolo di rotazione	90 ° ± 2 °
Grado di protezione	IP67 Fy Fy [Riscaldatore deumidificante a prova di umidità, secondo il riscaldatore deumidificante] secondo Q/12NK 4404-2023
Override manuale	Chiave di esagono abbinata (solo usando senza potenza)
Indicatore di posizione

Condizioni di lavoro

Temperatura ambientale.	-15 ℃ ℃ (può essere personalizzato per altre temperature.)
Umidità ambientale	5-95%di RH, non condensando
Temperatura media.	0-100 ℃
