Descrizione

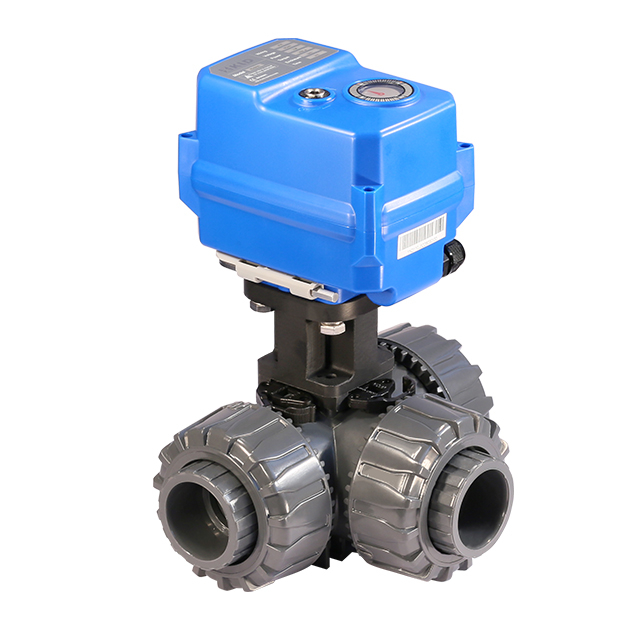

La valvola a sfera motorizzata a 3 vie (UPVC) KLD200 è realizzata con corpo e sfera in UPVC, che offre un'eccellente resistenza alla corrosione e la rende particolarmente adatta per applicazioni che coinvolgono sostanze chimiche o sostanze aggressive. È dotato di una funzione fail-safe, che consente la selezione tra il funzionamento normalmente aperto o normalmente chiuso e funge da alternativa duratura e affidabile alle elettrovalvole. Il motore brushless garantisce prestazioni stabili, mentre la chiave esagonale inclusa consente un comando manuale sicuro in caso di perdita di potenza. Grazie al suo design compatto, la valvola è ideale per l'integrazione in piccole apparecchiature e sistemi automatizzati e ha un grado di protezione IP67 per un funzionamento affidabile a prova di acqua e polvere.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera motorizzata a 3 vie
Materiale del corpo: UPVC
Tipo di connessione: filettatura/presa (standard GB)
Misure disponibili: DN15, DN20, DN25, DN32, DN40
Valutazione della pressione: massimo 1,0 MPa
Temperatura media: da 0 ° C a 45 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
Azionamento manuale: chiave esagonale (da utilizzare in situazioni di assenza di alimentazione)
La valvola a sfera motorizzata a 3 vie KLD200 UPVC è ampiamente utilizzata nei sistemi di trattamento dell'acqua, nelle applicazioni per il risparmio idrico e in altri sistemi di controllo automatizzati ecologici. Offre una lunga durata fino a 20.000 cicli e sono disponibili sia la versione standard che quella ad alta velocità per soddisfare le diverse esigenze operative.
Certificato CE.
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | IP67 O Tipo F. | 1.0mp | 0-45 ℃ |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/ 36w@kt | 10s | ||||
20 nm 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
Note: Il tipo S adotta un feedback di micromovimento, che può mantenere lo stato del segnale dopo un'interruzione di corrente con un leggero ritardo rispetto all'azione della posizione della valvola. Se è richiesto un segnale di feedback sincrono con la posizione della valvola, si consiglia la soluzione di feedback con relè 200C-J e i parametri tecnici dettagliati possono essere ottenuti consultando il nostro servizio clienti.
Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | UPVC | 1 |
| 2 | Palla | UPVC | 1 |
| 3 | Sedile a sfera | Ptfe | 1 |
| 4 | Connettore del cavo | Ottone nylon/nichel | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.
| Dimensioni【DN15-DN40】 | |
 |
Dimensioni (mm)
DN |
d | L1 = L2 = L3 | G1 | L4 | L | H | W (kg) | ||||
filo | PRESA | filo | PRESA | filo | PRESA | filo | PRESA | ||||
DN15 | 15 | 15.0 | 15.0 | G1/2 ″ | 20 | 62.50 | 58.50 | 125.0 | 117.0 | 171.5 | 1.1 |
DN20 | 20 | 20.0 | 16.3 | G3/4 ″ | 25 | 73.00 | 72.00 | 146.0 | 144.0 | 182.0 | 1.3 |
DN25 | 25 | 25.0 | 19.1 | G1 ″ | 32 | 83.00 | 79.00 | 166.0 | 158.0 | 206.0 | 1.7 |
DN32 | 32 | 32.0 | 21.4 | G1-1/4 ″ | 40 | 97.75 | 91.75 | 195.5 | 183.5 | 224.0 | 2.1 |
DN40 | 40 | 21.4 | 31.0 | G1-1/2 ″ | 50 | 105.50 | 109.50 | 211.0 | 219.0 | 236.0 | 2.6 |
Note: i dati sopra riportati si riferiscono allo standard GB.
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Tipo F [a prova di umidità, con aggiunta di riscaldatore deumidificatore] Come da Q/12NK 4404-2023 |
Override manuale | Chiave esagonale corrispondente (solo utilizzando senza alimentazione) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—45℃ |
※ soggetto a modifiche tecniche
