Descrizione

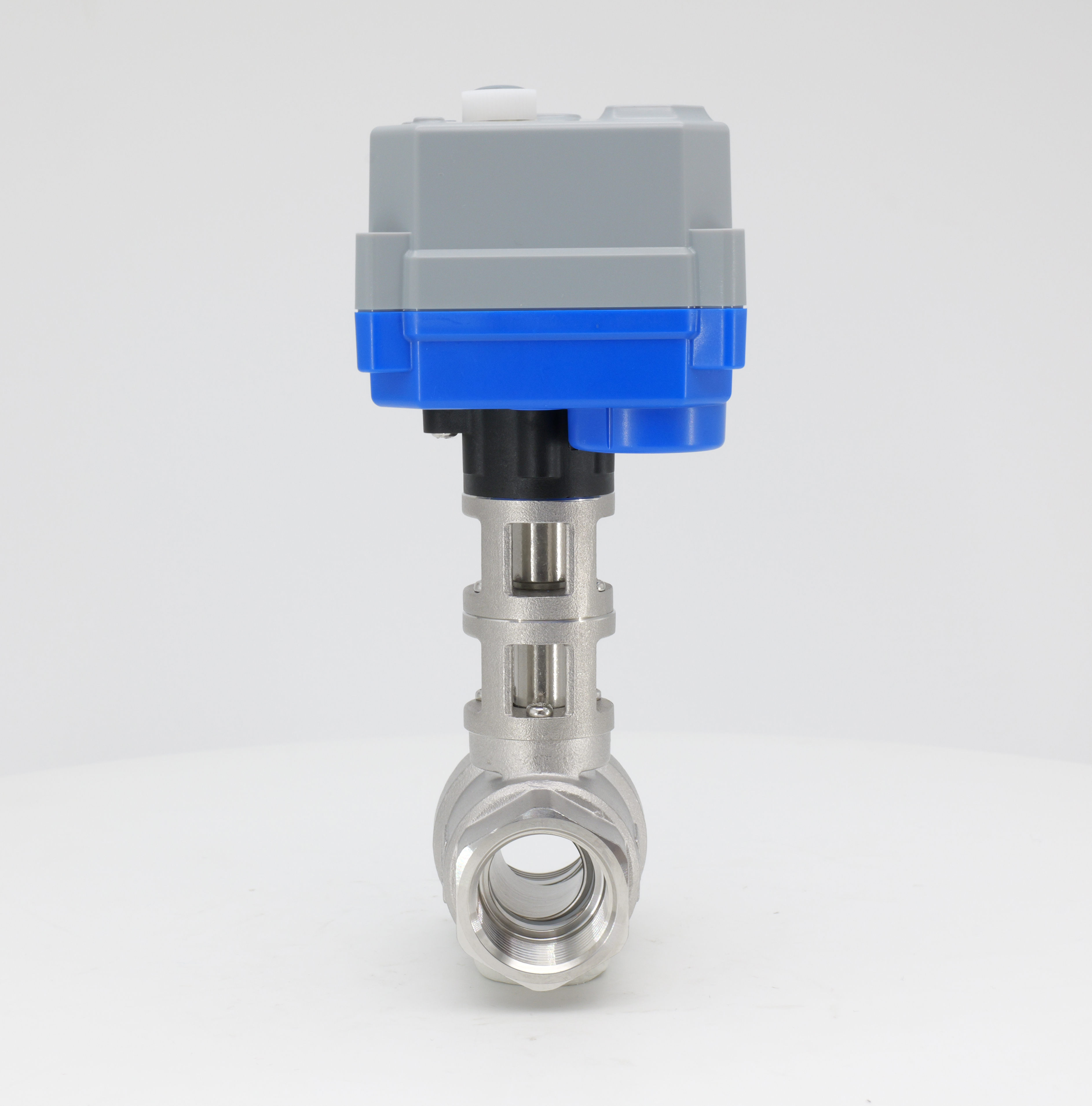

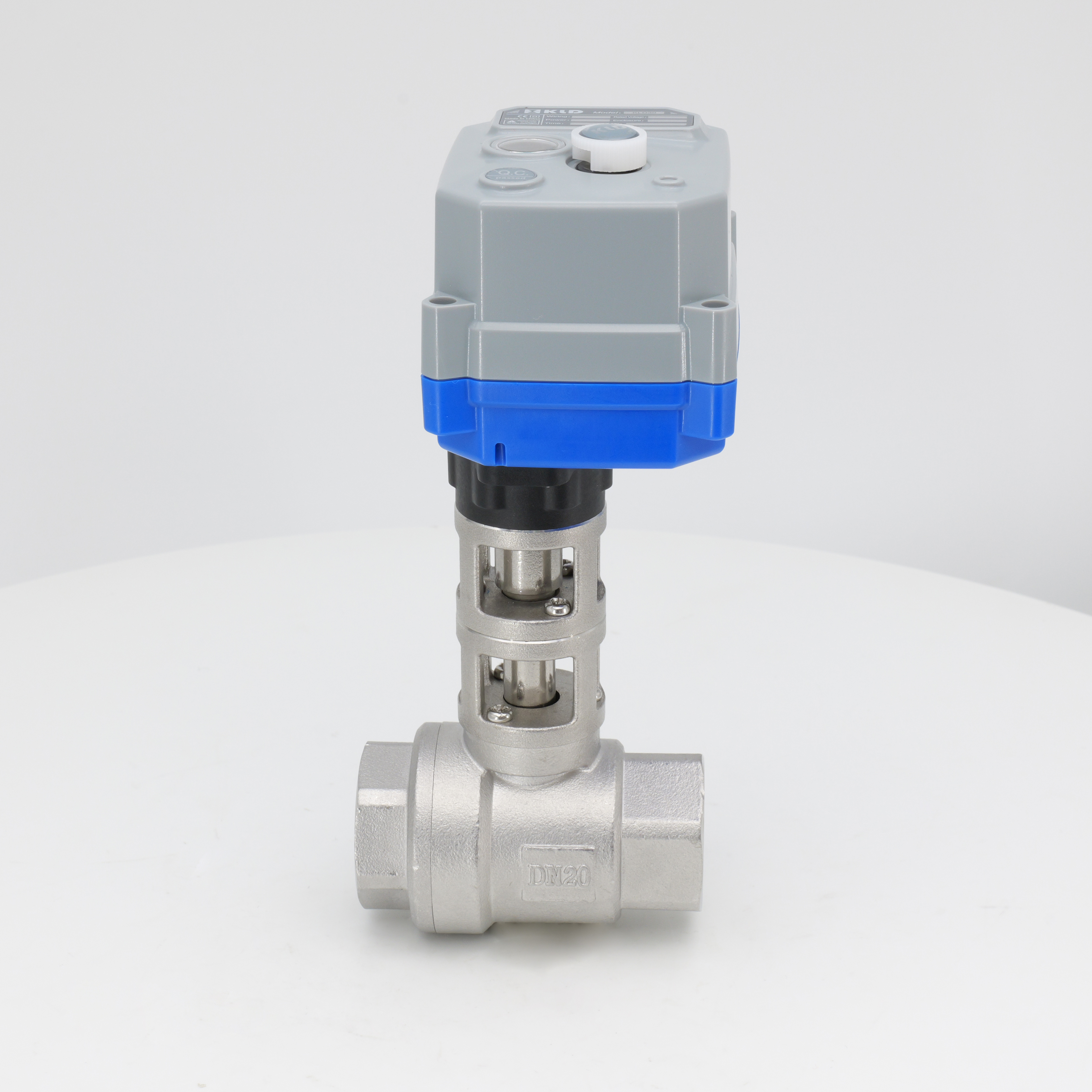

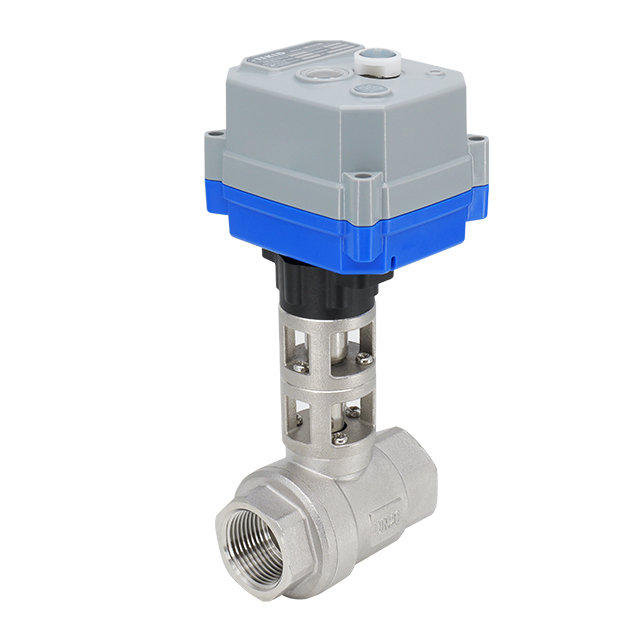

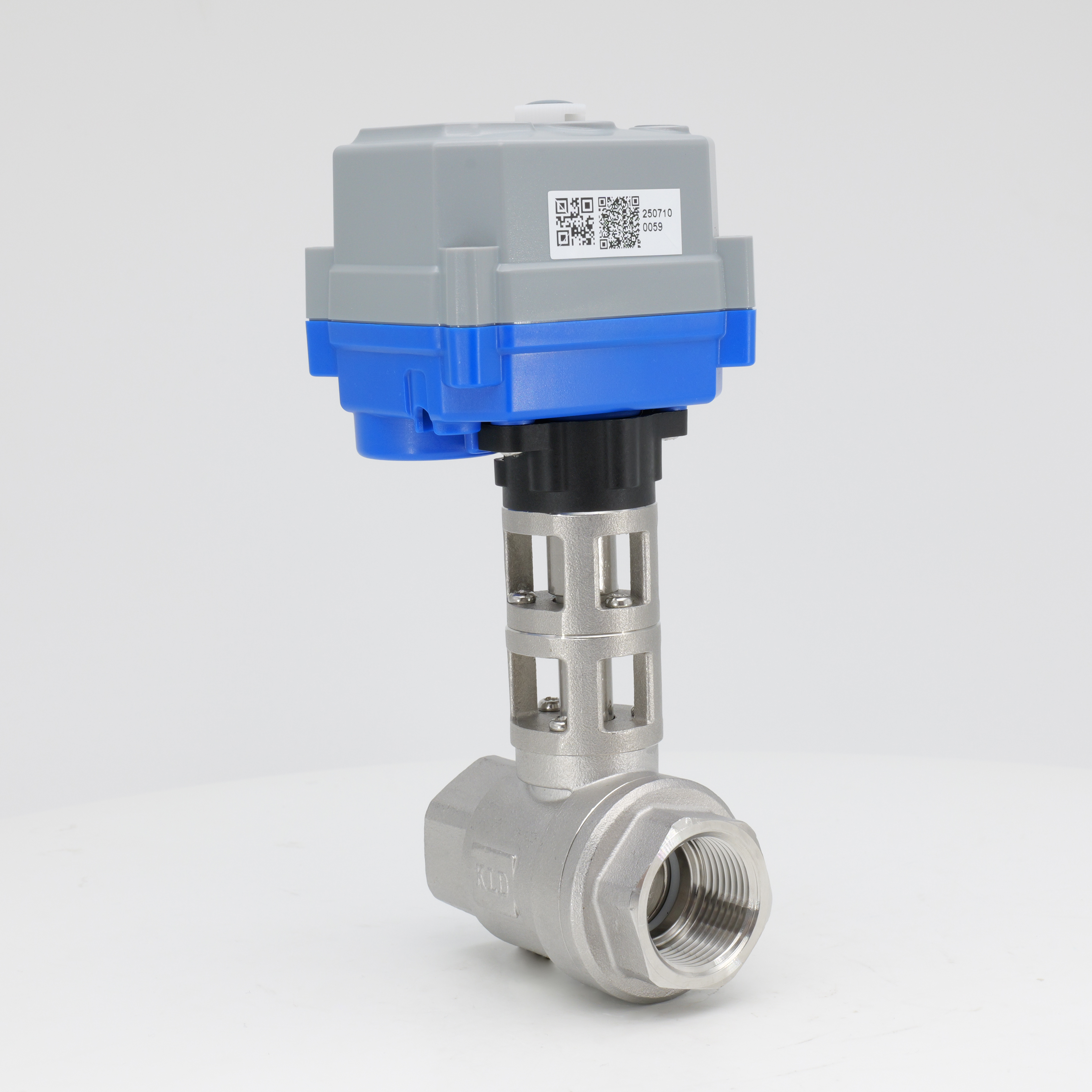

La valvola a sfera motorizzata a porta completa a 2 vie per alta temperatura KLD30S/SJ (tipo elevato) è progettata per una temperatura operativa massima di 180 °C. Disponibili da DN8 a DN20 con attacchi filettati femmina. Il corpo della valvola e il coperchio sono disponibili in ottone nichelato, acciaio inossidabile 304 o 316L. Una staffa di isolamento termico realizzata in PA66 solleva l'attuatore sopra il corpo della valvola, proteggendolo dal trasferimento di calore. La sfera è disponibile in 304/316L o in un'opzione speciale resistente all'usura. Le guarnizioni in FPM resistono a temperature elevate e le sedi delle sfere in PTFE garantiscono una tenuta affidabile. Un giunto in acciaio inossidabile 304 collega lo stelo della valvola all'attuatore. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a porta completa a 2 vie per alte temperature, tipo rialzato
Dimensioni: DN8, DN10, DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: ≤180°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è progettata per il controllo di fluidi ad alta temperatura in applicazioni di automazione industriale, trattamento dell'acqua e riscaldamento di processo. Il design rialzato dell'attuatore con staffa di isolamento termico protegge l'attuatore dal calore eccessivo, garantendo affidabilità a lungo termine. Adatto per acqua calda, condensa di vapore e fluidi di processo riscaldati. Gestisce fluidi sia liquidi che gassosi. Il design a porta completa riduce al minimo la caduta di pressione per un flusso efficiente. Disponibile in quattro dimensioni di porta per un'integrazione flessibile del sistema.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per un lungo periodo, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

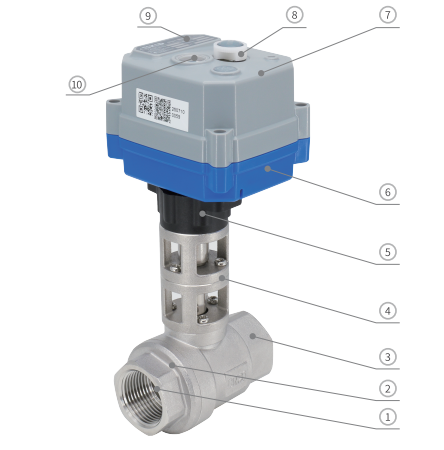

Diagramma dei componenti principali
Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Palla | 304/316L/ Sfera speciale resistente all'usura/2507 | 1 |
| 2 | Cofano | Ottone nichelato/ 304/316L/2507 | 1 |
| 3 | Corpo | Ottone nichelato/ 304/316L/2507 | 1 |
| 4 | Staffa di montaggio | 304/316L | 1 |
| 5 | Staffa di isolamento termico | PA66 | 1 |
| 6 | Copertura inferiore | Lega PC ※3 | 1 |
| 7 | Copertura superiore | Lega PC ※3 | 1 |
| 8 | Volantino ※4 | POM | 1 |
| 9 | Etichetta | PC | 1 |
| 10 | Finestra di vista | PC trasparente | 1 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
| *2 | Gambo | Ottone Nichelato / 304/316L/2507 | 1 |
| *3 | Sede della sfera ※5 | Ptfe | 2 |
| *4 | Guarnizione del cofano | FPM ※6 | 1 |
| *5 | Sigillo dello stelo | FPM ※6 | 1 |
| *6 | Accoppiamento | 304 | 1 |
※3 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
※4 Serie 30SJ senza volantino.
※ 5 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※ 6 Altri materiali sono personalizzabili.

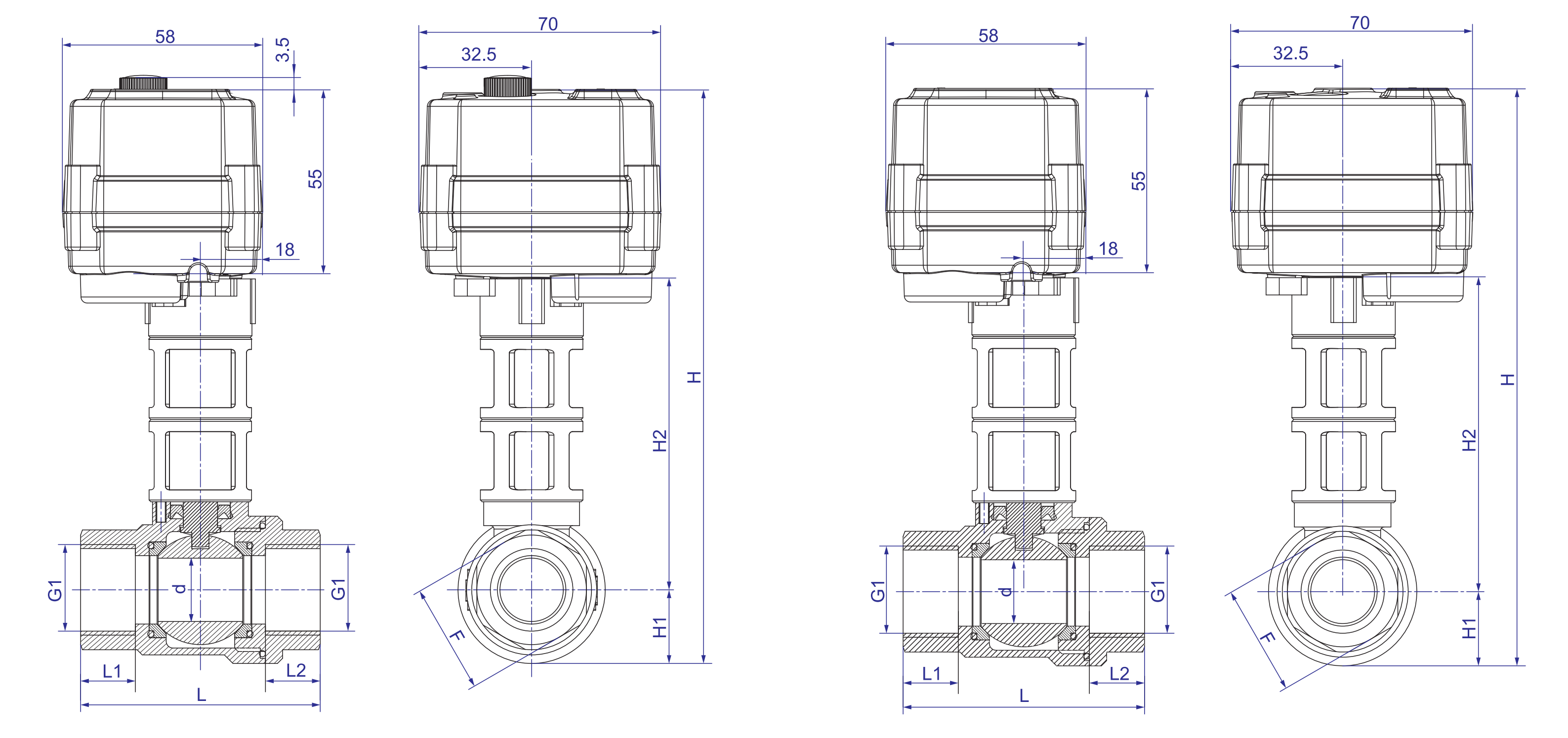

| Dimensioni-30S 【DN8-DN20】 | Dimensioni-30SJ 【DN8-DN20】 |
 | |
Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | L1 = L2 | L | H | H1 | H2 | F | G1 | W (kg) | |
| ANNI '30 | 30SJ | |||||||||||
| Piena noia | Filetto femmina | Dn8 | 8 | 11.0 | 43 | 150.75 | 147.25 | 11.0 | 81.25 | 17 | G1/4 ' | - |
| DN10 | 10 | 11.5 | 50 | 153.75 | 150.25 | 12.5 | 82.75 | 20 | G3/8 ' | - | ||
| DN15 | 15 | 13.0 | 57 | 159.25 | 155.75 | 16.5 | 84.25 | 27 | G1/2 ' | - | ||
| DN20 | 20 | 16.0 | 70 | 168.75 | 165.25 | 21.5 | 88.75 | 32 | G3/4 ' | - | ||
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
