Descrizione

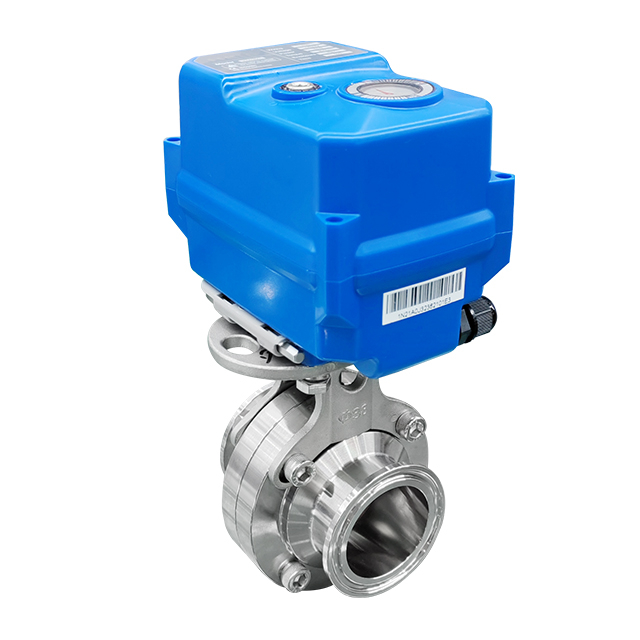

La valvola a farfalla motorizzata KLD200 è progettata per un montaggio rapido e soddisfa gli standard sanitari, rendendola adatta per applicazioni che richiedono una gestione dei fluidi pulita e igienica. Il corpo della valvola e il disco sono realizzati in acciaio inossidabile 304, 316 o 316L, garantendo un'eccellente resistenza alla corrosione e conformità ai requisiti sanitari. È dotato di una funzione fail-safe per la selezione tra il funzionamento normalmente aperto o normalmente chiuso, fungendo da alternativa affidabile ed efficiente alle elettrovalvole. Il motore brushless offre prestazioni stabili e silenziose, mentre la chiave esagonale inclusa consente un comando manuale sicuro in caso di perdita di potenza. Grazie al design compatto e al grado di protezione IP67, la valvola è impermeabile e resistente alla polvere, ideale per l'integrazione in sistemi automatizzati dove l'igiene e l'affidabilità sono fondamentali.
Le specifiche tecniche includono
Tipo di valvola: valvola a farfalla motorizzata
Collegamento: montaggio rapido (standard sanitario)
Taglie disponibili: Ф19, Ф25, Ф32, Ф38, Ф45
Valutazione della pressione: massimo 1,0 MPa
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
Azionamento manuale: chiave esagonale (da utilizzare in situazioni di assenza di alimentazione)
La valvola a farfalla motorizzata sanitaria KLD200 è ampiamente utilizzata nei sistemi di trattamento dell'acqua, nelle applicazioni ecologiche per il risparmio idrico e nelle apparecchiature di controllo automatizzato in ambienti igienici. Offre una lunga durata fino a 20.000 cicli e sono disponibili sia la modalità operativa ad alta velocità che quella standard per soddisfare le varie esigenze operative.
Certificato CE.
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/ 36w@kt | 10s | ||||
20 nm 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Note: Il tipo S adotta un feedback di micromovimento, che può mantenere lo stato del segnale dopo un'interruzione di corrente con un leggero ritardo rispetto all'azione della posizione della valvola. Se è richiesto un segnale di feedback sincrono con la posizione della valvola, si consiglia la soluzione di feedback con relè 200C-J e i parametri tecnici dettagliati possono essere ottenuti consultando il nostro servizio clienti.

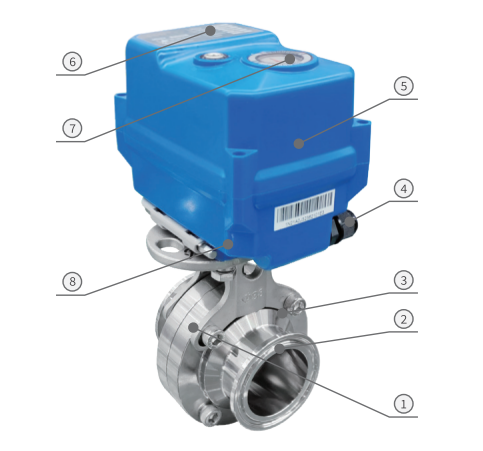

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/ 316/ 316L | 1 |
| 2 | Disco | 304/ 316/ 316L | 1 |
| 3 | Sigillatura | FPM/VMQ | 1 |
| 4 | Connettore del cavo | Nylon ottone , nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

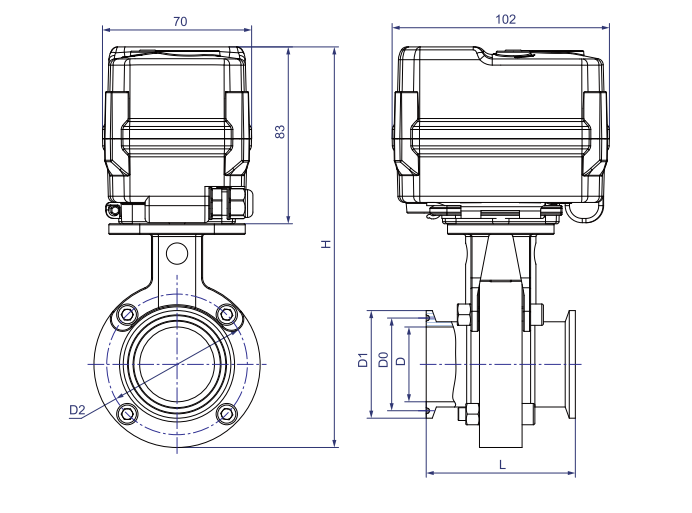

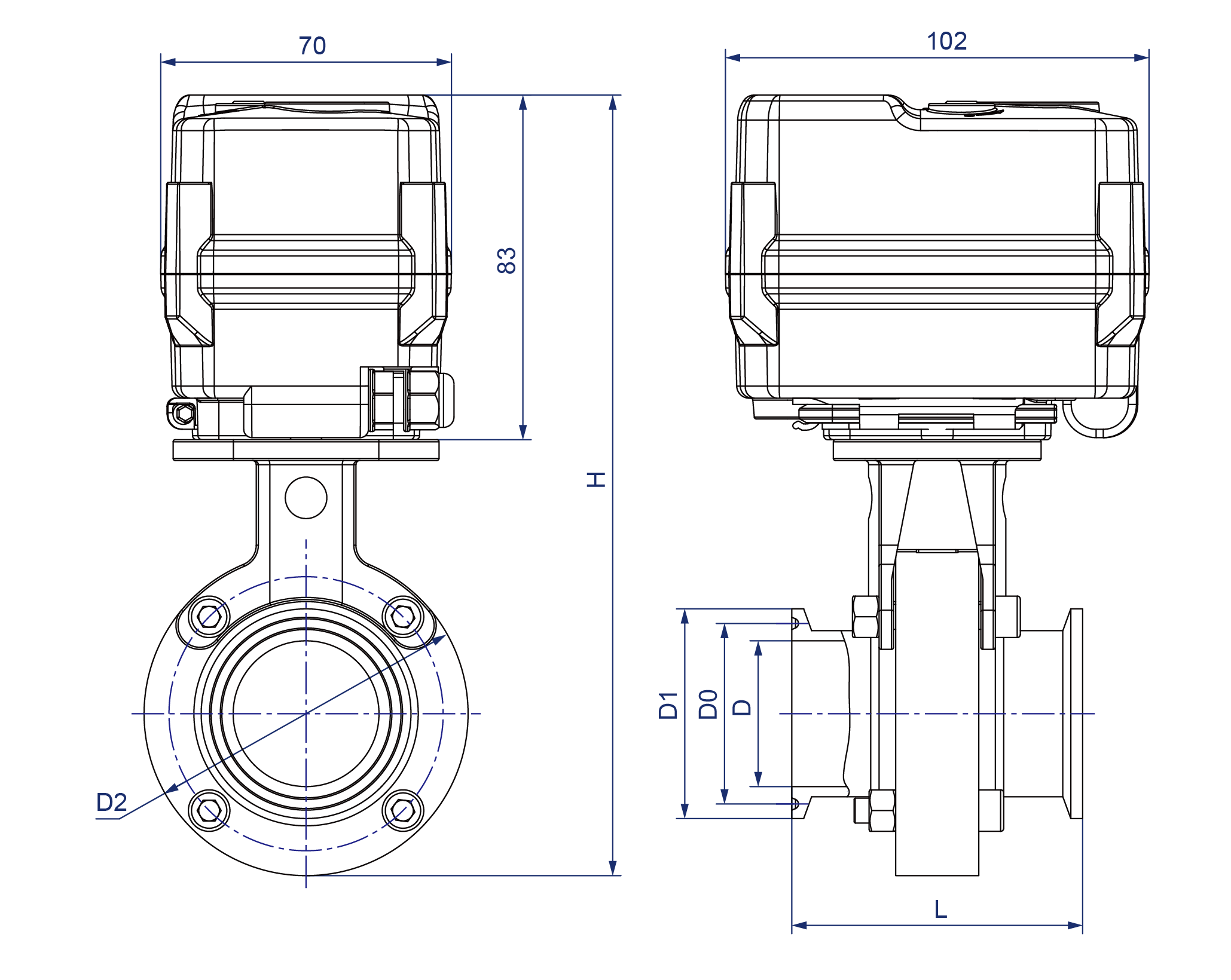

Dimensioni【Ф19-Ф45】
Dimensioni (mm)
DN | D | D0 | D1 | D2 | L | H | W (kg) |
Ф19 | 15.8 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф25 | 22.4 | 43.5 | 50.5 | 76 | 66 | 189.0 | 1.8 |
| Ф32 | 28.8 | 43.5 | 50.5 | 79 | 66 | 190.5 | 1.8 |
| Ф38 | 35.1 | 43.5 | 50.5 | 86 | 66 | 202.0 | 2.2 |
| Ф45 | 41.0 | 56.5 | 64.0 | 90 | 70 | 205.0 | 2.5 |
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Tipo f [damp-a prova di riscaldamento deumidificante. Come da Q/12NK 4404-2023 |
Override manuale | Chiave esagonale corrispondente (solo utilizzando senza alimentazione) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
