Descrizione

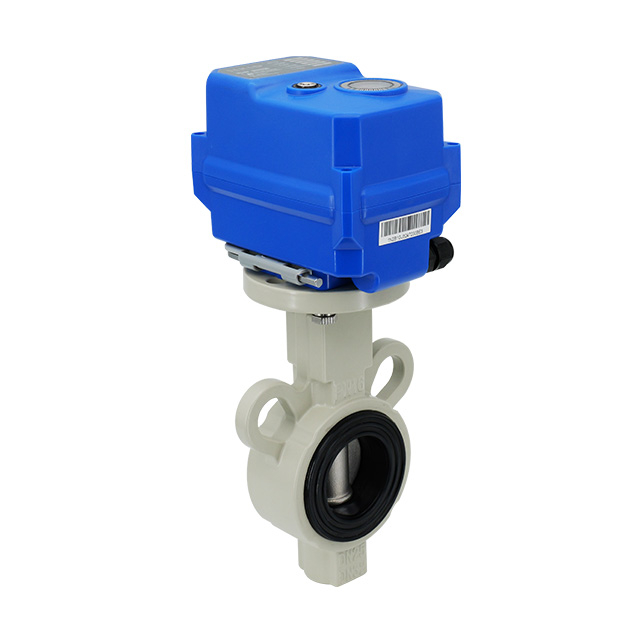

La valvola a farfalla wafer motorizzata KLD200 (metallo) è costruita con un corpo in alluminio pressofuso e un disco in acciaio inossidabile 304 o 316, fornendo prestazioni affidabili e buona resistenza alla corrosione. È dotato di una funzione fail-safe e offre la possibilità di funzionamento normalmente aperto o normalmente chiuso, rendendolo un'alternativa robusta alle elettrovalvole. La valvola è azionata elettricamente e include un comando manuale tramite chiave esagonale per un funzionamento comodo e sicuro in caso di mancanza di alimentazione. Grazie al suo design compatto, è ideale per l'integrazione in piccole apparecchiature e supporta l'automazione del controllo remoto. La valvola vanta inoltre un grado di protezione IP67, garantendo eccellenti prestazioni di impermeabilità e resistenza alla polvere.
Le specifiche tecniche includono
Tipo di valvola: valvola a farfalla wafer motorizzata
Dimensioni: DN32 , DN50
Pressione: massimo 1,6 MPa
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
Classe di protezione: IP67
Azionamento manuale: chiave esagonale (da utilizzare in situazioni di assenza di alimentazione)
La valvola a farfalla wafer motorizzata KLD200 si distingue per il design compatto, la lunga durata (fino a 20.000 cicli) e l'applicazione versatile nel trattamento dell'acqua, nei sistemi di risparmio idrico e in altre apparecchiature automatizzate ecologiche. Sono disponibili versioni ad alta velocità e di lunga durata per soddisfare le diverse esigenze operative.
La versione rapida o la lunga durata di servizio sono opzionali.
Certificato CE.
Applicazioni
Sistema di trattamento delle acque
Risparmio idrico e altro sistema ecologico
Piccole attrezzature per il controllo automatico
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Protezione | Pressione massima | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.6MPA | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/ BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/ 36w@kt | 10s | ||||
20 nm 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Note: Il tipo S adotta un feedback di micromovimento, che può mantenere lo stato del segnale dopo un'interruzione di corrente con un leggero ritardo rispetto all'azione della posizione della valvola. Se è richiesto un segnale di feedback sincrono con la posizione della valvola, si consiglia la soluzione di feedback con relè 200C-J e i parametri tecnici dettagliati possono essere ottenuti consultando il nostro servizio clienti.

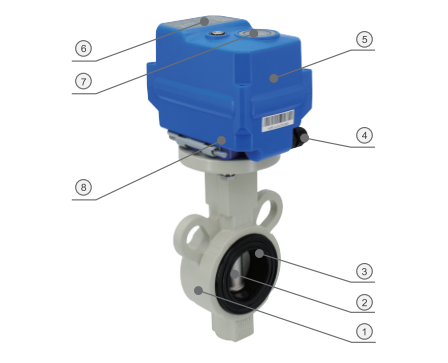

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | Alluminio pressofuso | 1 |
| 2 | Disco | 304/316 | 1 |
| 3 | Sigillatura | EPDM/NBR | 1 |
| 4 | Connettore del cavo | Nylon/ ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

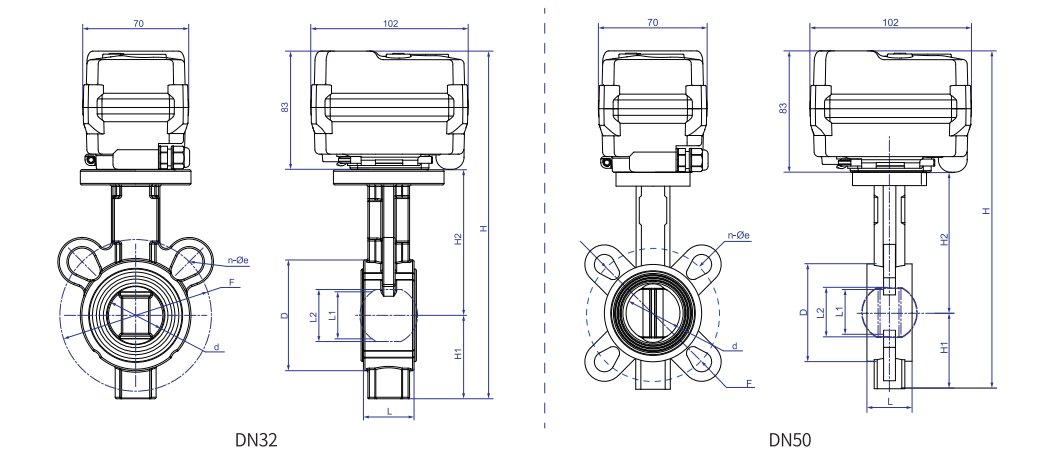

Dimensioni【DN32-DN50】
Dimensioni (mm)
DN | d | D | F | L | L1 | L2 | H1 | H2 | H | n-φe | W (kg) |
| DN32 | 37 | 73.0 | 100 | 33.4 | 31 | 34.3 | 55 | 96 | 234 | 2-18 | - |
| DN50 | 51 | 89.5 | 125 | 42.5 | 45 | 46.8 | 72 | 133 | 288 | 4-18 | - |
Dati funzionali
Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Tipo F [a prova di umidità, con aggiunta di riscaldatore deumidificatore] Come da Q/12NK 4404-2023 |
Override manuale | Chiave esagonale corrispondente (solo utilizzando senza alimentazione) |
| Indicatore di posizione |  |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
