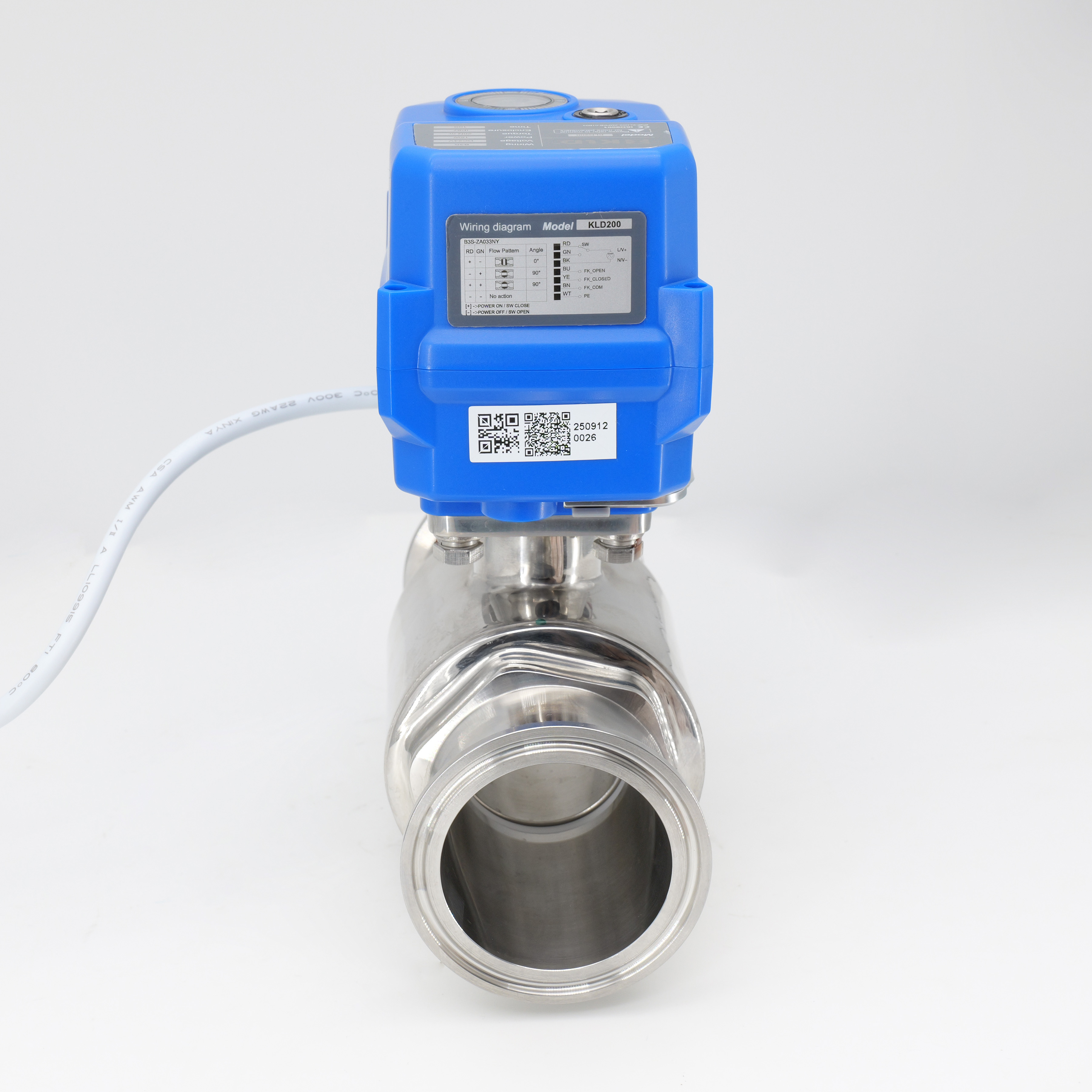

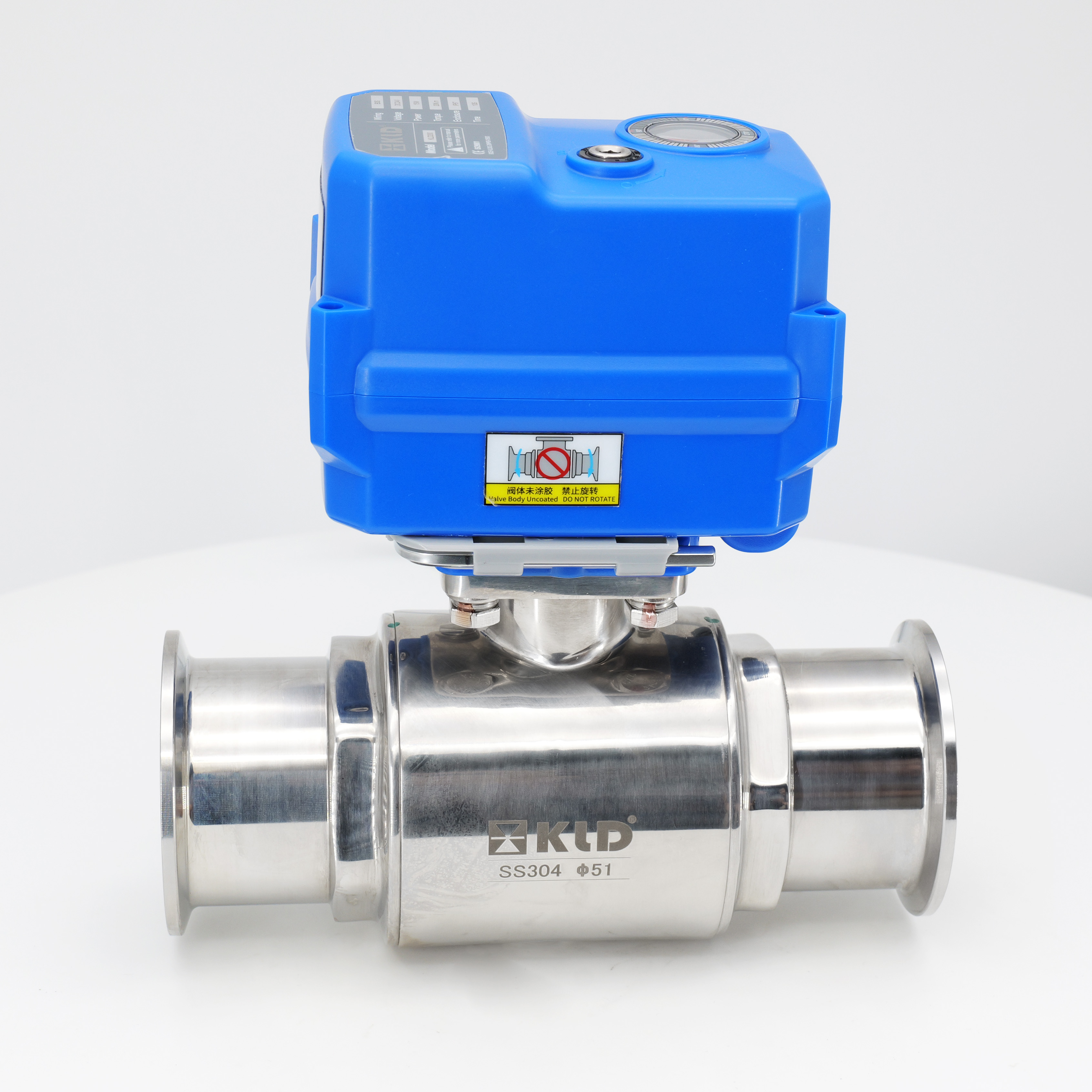

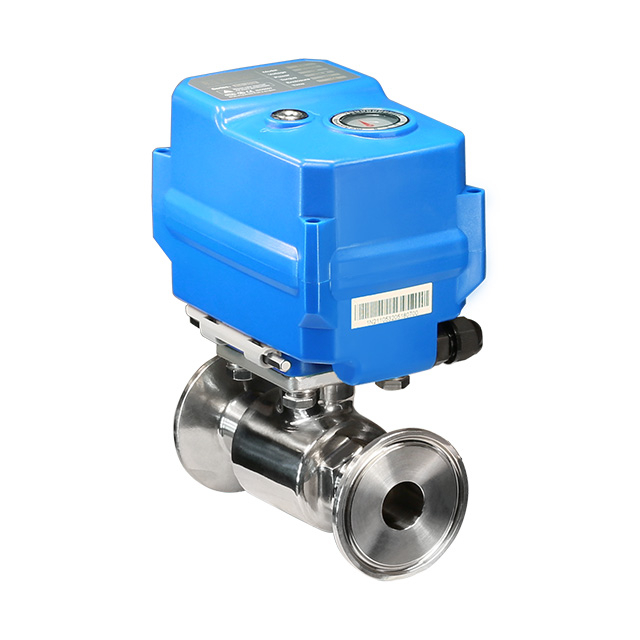

Descrizione
La valvola a sfera motorizzata a 2 vie KLD200 per assemblaggio rapido (Tri-Clamp) è realizzata in acciaio inossidabile 304 o 316 o 316L, offre un'eccellente resistenza alla corrosione ed è adatta all'uso in vari ambienti con fluidi. Funzione Fail Safe (spegnimento automatico), è possibile scegliere normalmente chiusa o normalmente aperta, quindi è un'alternativa migliore alle elettrovalvole. È alimentato da un azionamento elettrico e viene fornito con un volantino per il funzionamento, facilitando il controllo remoto. Con un grado di protezione IP67, mostra buone prestazioni di impermeabilità e resistenza alla polvere.
Le specifiche tecniche includono
Tipo di valvola: valvola elettrica a 2 vie per assemblaggio veloce
Dimensioni: ф19, ф25, ф32, ф38, ф45, ф51
Tipo di connessione: Assemblato veloce (Tri-Clamp)
Pressione: massimo 1.0mp (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
La valvola a sfera motorizzata a 2 vie KLD 200 per Assemblad Fast Assemblad (Tri-Clamp) in termini di qualità del materiale, intervallo di applicazioni, livello di protezione e modalità di azionamento. È un prodotto di valvola industriale di alta qualità e versatile, ampiamente utilizzato in vari campi di controllo dei fluidi.
La versione ad alta velocità è opzionale.
Certificato CE.
Applicazioni
Sistema di trattamento delle acque
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Protezione Classe | Max Pressione | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/36w@kt | 10s | ||||
20 nm 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Note: Il tipo S adotta un feedback di micromovimento, che può mantenere lo stato del segnale dopo un'interruzione di corrente con un leggero ritardo rispetto all'azione della posizione della valvola. Se è richiesto un segnale di feedback sincrono con la posizione della valvola, si consiglia la soluzione di feedback con relè 200C-J e i parametri tecnici dettagliati possono essere ottenuti consultando il nostro servizio clienti.

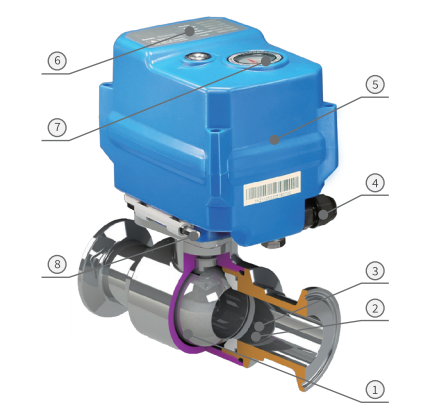

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316/316l | 1 |
| 2 | Palla | 304/316/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 2 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

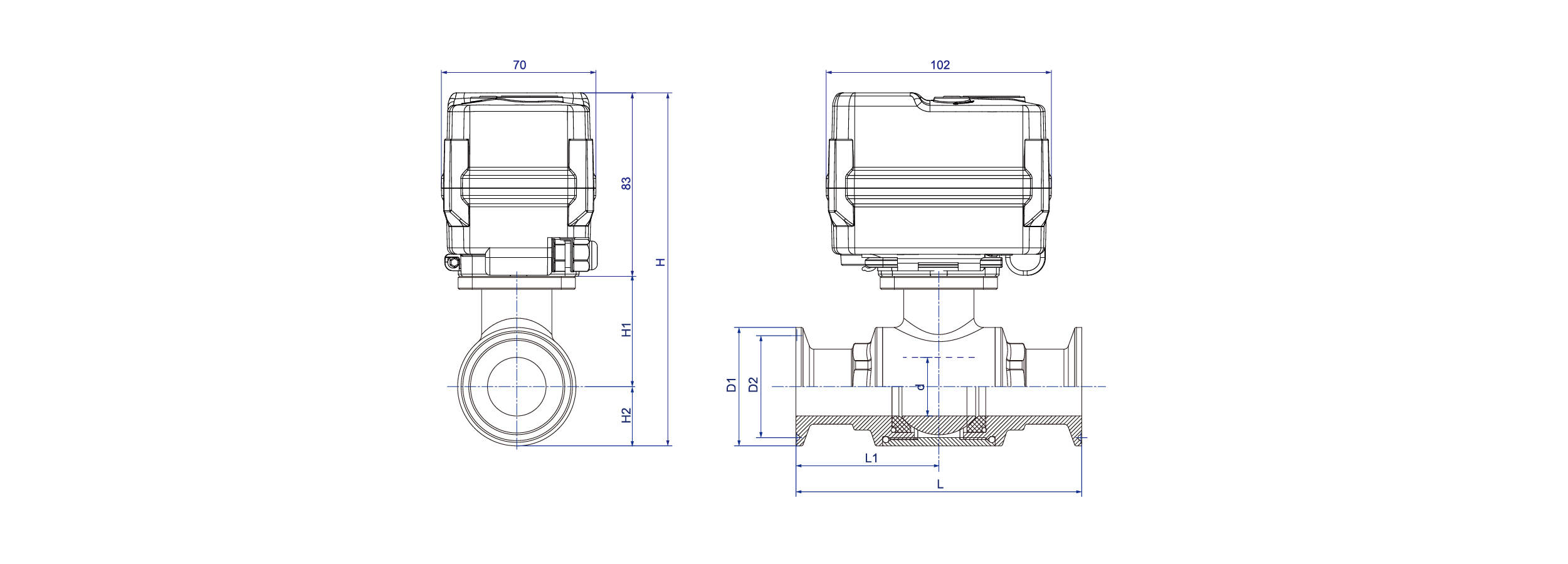

Dimensioni 【ф19-ф51】
Dimensioni (mm)
DN | d | D1 | D2 | L | L1 | H1 | H2 | H | W (kg) | ||
| Ф19 | 14.0 | 50.5 | 43.5 | 103.0 | 51.50 | 37.50 | 25.25 | 151.0 | 1.4 | ||
| Ф25 | 18.5 | 50.5 | 43.5 | 116.0 | 58.00 | 39.50 | 25.25 | 147.8 | 1.5 | ||
| Ф32 | 25.0 | 50.5 | 43.5 | 122.0 | 61.00 | 47.00 | 25.25 | 155.3 | 1.6 | ||
| Ф38 | 32.0 | 50.5 | 43.5 | 136.0 | 68.00 | 51.20 | 30.00 | 164.2 | - | ||
| Ф45 | 38.0 | 50.5 | 64.0 | 43.5 | 56.5 | 147.5 | 73.75 | 56.50 | 35.50 | 175.0 | - |
| Ф51 | 38.0 | 64.0 | 56.5 | 161.0 | 80.50 | 56.50 | 35.50 | 175.0 | - | ||
Dati funzionali
| Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Tipo F [a prova di umidità, con aggiunta di riscaldatore deumidificatore] Come da Q/12NK 4404-2023 |
| Override manuale | Chiave esagonale corrispondente (solo utilizzando senza alimentazione) |
| Indicatore di posizione |  |
Condizioni di lavoro
| Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
| Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
