Descrizione

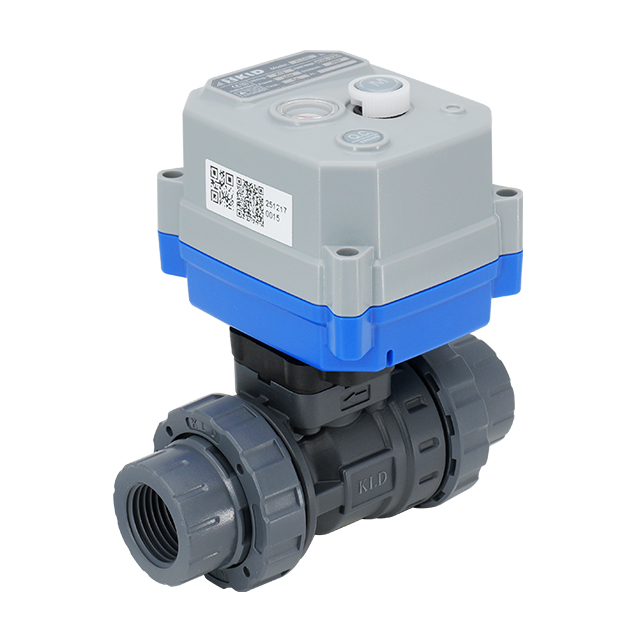

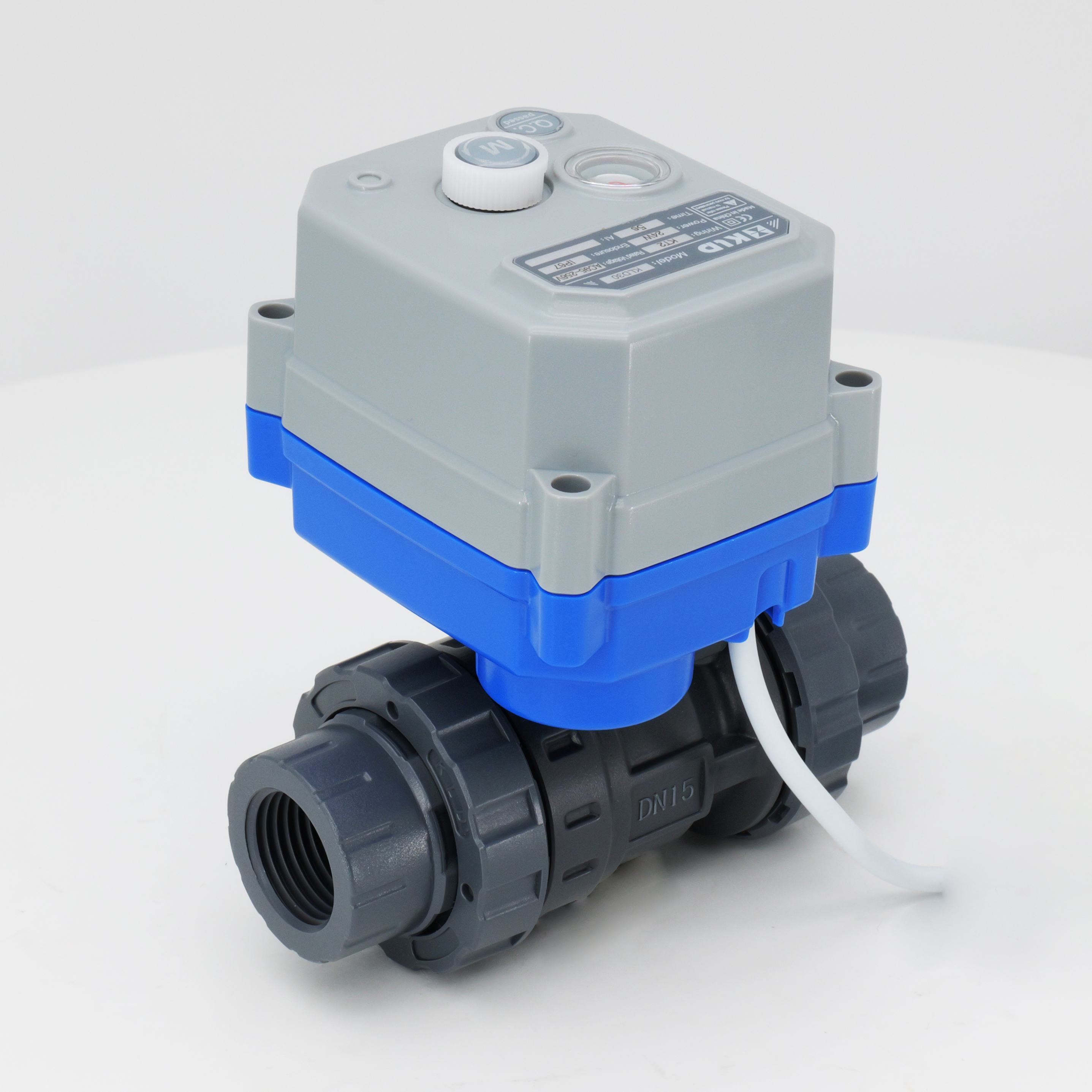

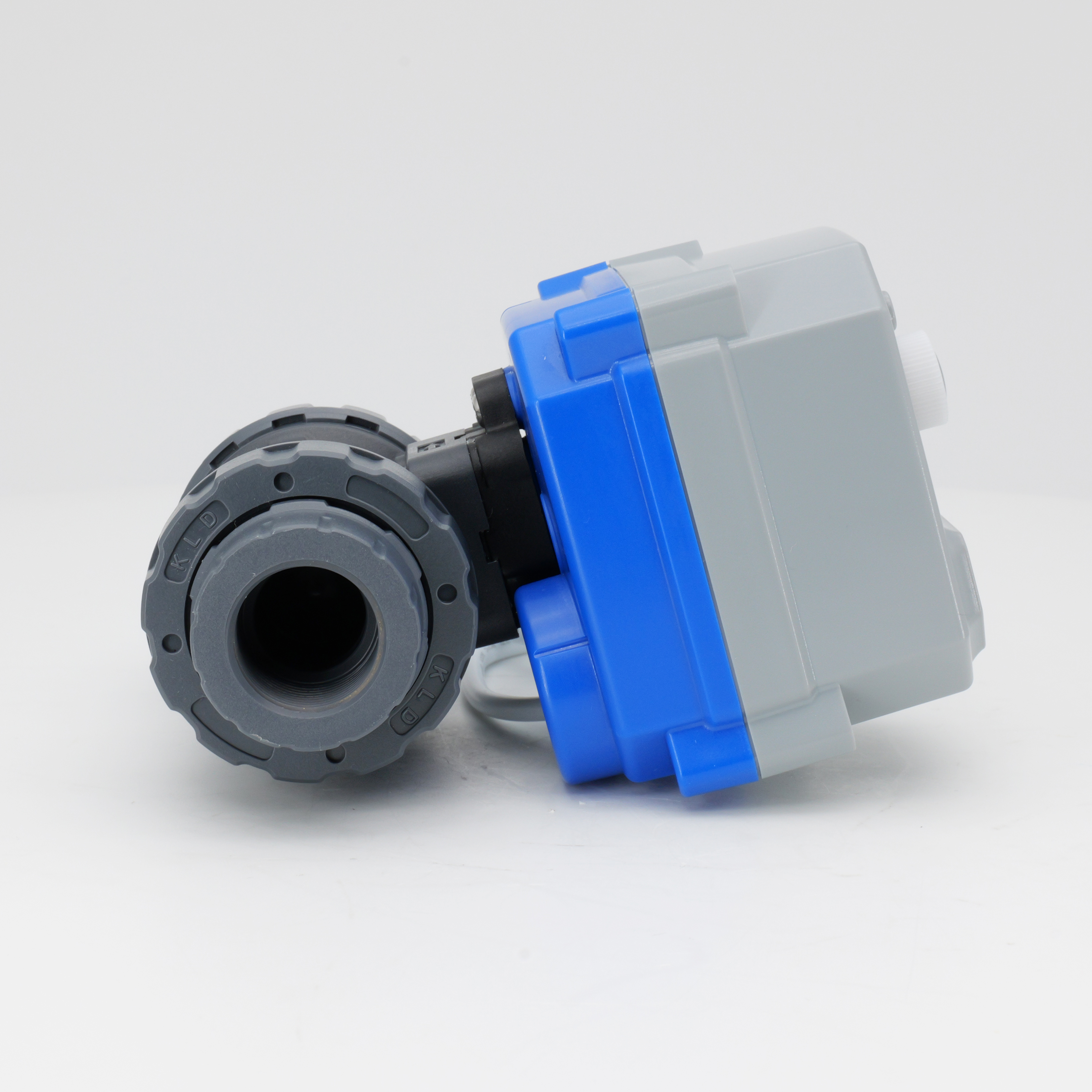

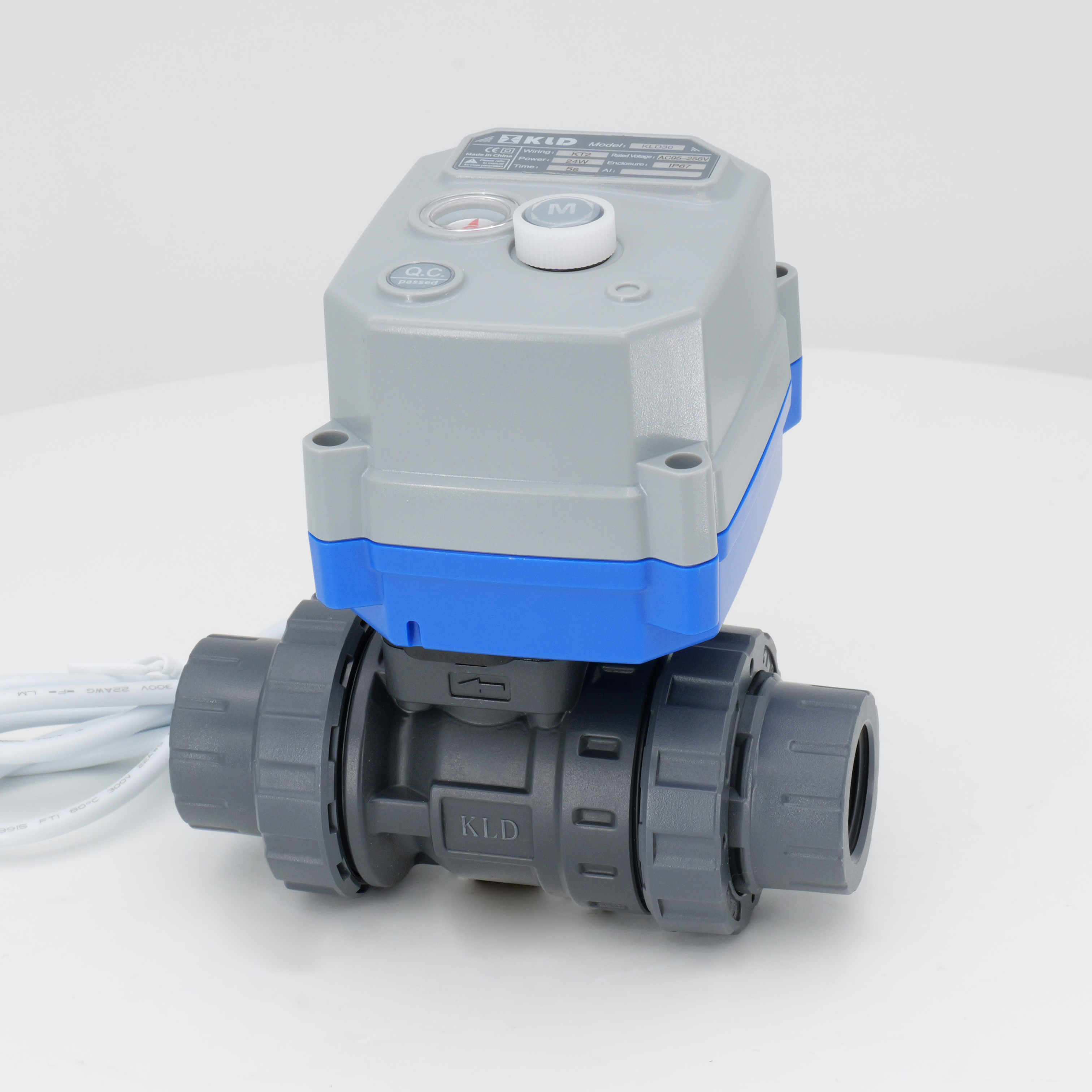

La valvola a sfera motorizzata in plastica a 2 vie on/off normale KLD30S/SJ con doppi raccordi è realizzata in UPVC. È progettato per la gestione di fluidi corrosivi come acidi e alcali. Il corpo della valvola, la sfera, i dadi e i raccordi sono tutti realizzati in UPVC per un'eccellente resistenza chimica. I doppi raccordi consentono una rapida installazione e rimozione dalla tubazione senza disturbare i collegamenti dei tubi. La sede della sfera è in PTFE e lo stelo utilizza UPVC con un inserto in acciaio inossidabile 304. Disponibili in DN15 e DN20 con attacchi filettati femmina o femmina. Il modello 30S include un volantino di comando manuale. Il 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato fino a una durata utile fino a 500.000 cicli. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata in plastica a 2 vie con doppi raccordi
Dimensioni: DN15, DN20
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con la dimensione della valvola e l'applicazione
Temperatura media: 0–45°C
Temperatura ambiente: da -20 ° C a 45 ° C
Questa valvola è ampiamente utilizzata in applicazioni con fluidi corrosivi nel trattamento delle acque, nella protezione ambientale e nell'automazione industriale. Il design a doppia unione semplifica la manutenzione e la sostituzione. Gestisce acidi, alcali e altri mezzi aggressivi in modo affidabile. Spesso utilizzato in sostituzione delle elettrovalvole in ambienti corrosivi dove le valvole standard falliscono. Adatto sia per fluidi liquidi che gassosi. Le opzioni di connessione filettata e presa garantiscono flessibilità di installazione.
Applicazioni
Utilizzato per mezzi corrosivi come acidi e alcali, ecc.
Sostituisce le elettrovalvole convenzionali, soprattutto dove non possono funzionare in modo affidabile.
Tutela dell'ambiente, approvvigionamento idrico e drenaggio, trattamento delle acque
Automazione industriale e altre piccole apparecchiature
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※1 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※1 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.

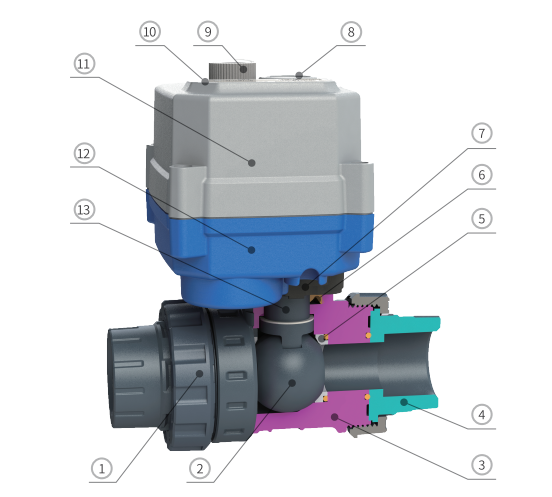

Diagramma dei componenti principali

Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Noce | UPVC | 2 |
| 2 | Palla | UPVC | 1 |
| 3 | Corpo | UPVC | 1 |
| 4 | Unione | UPVC | 2 |
| 5 | Sede della sfera ※2 | Ptfe | 2 |
| 6 | Guarnizione del cofano | FPM ※3 | 1 |
| 7 | Staffa di montaggio | PA66 | 1 |
| 8 | Finestra di vista | PC trasparente | 1 |
| 9 | Volantino ※4 | POM | 1 |
| 10 | Etichetta | PC | 1 |
| 11 | Copertura superiore | Lega PC ※5 | 1 |
| 12 | Copertura inferiore | Lega PC ※5 | 1 |
| 13 | Gambo | PVC+304 | 1 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
※ 2 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※ 3 Altri materiali sono personalizzabili.
※4 Serie 30SJ senza volantino.
※5 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

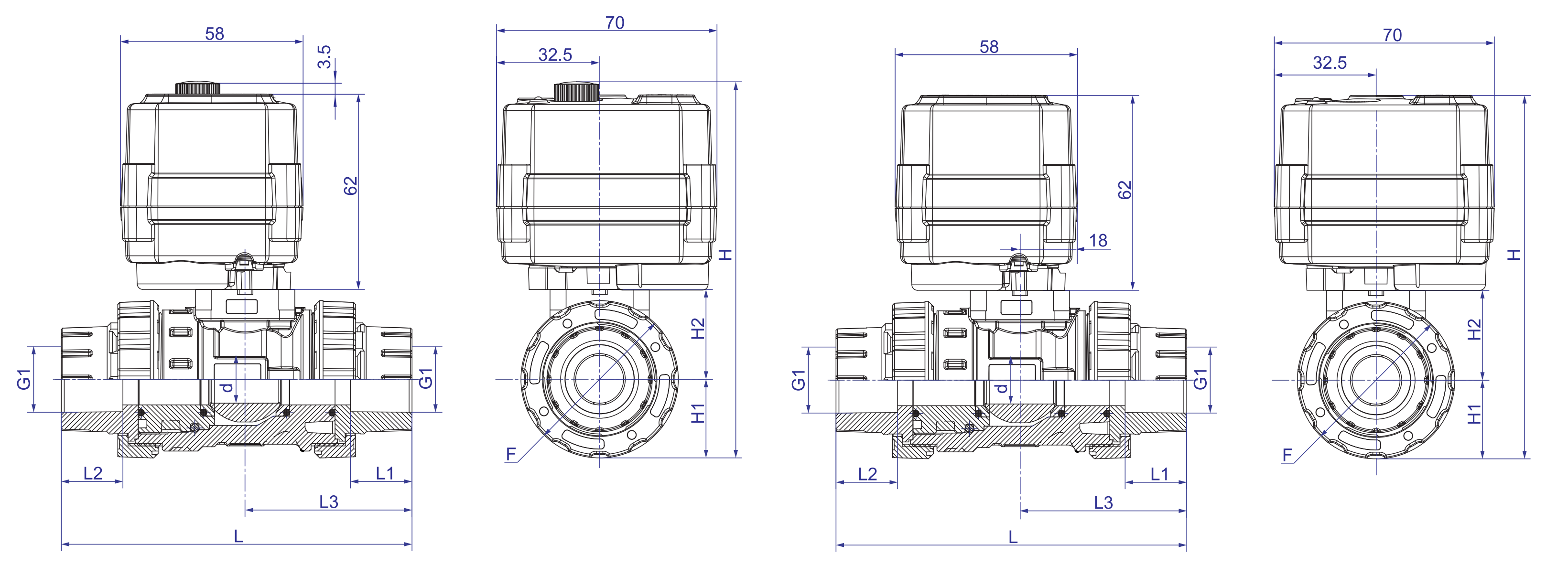

| Dimensioni-30S 【DN15-DN20】 | Dimensioni-30SJ 【DN15-DN20】 |
![]() | |
Dimensioni (mm)
| Tipo di corporatura | DN | d | G1 | L1 = L2 | L3 | L | H | H1 | H2 | F | W (kg) | |||
| Filo | PRESA | Filo | PRESA | ANNI '30 | 30SJ | |||||||||
| Passaggio ridotto a 2 vie | DN15 | 14 | G1/2' o NPT 1/2* | 20,3 (diametro esterno) | 18 | 18 | 48.75 | 102.5 | 116 | 112.5 | 23.5 | 26.25 | 47 | - |
| DN20 | 14 | G3/4' o NPT 3/4' | 25,3 (diametro esterno) | 18 | 18 | 48.75 | 102.5 | 116 | 112.5 | 23.5 | 26.25 | 47 | - | |
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.

Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
