Descrizione

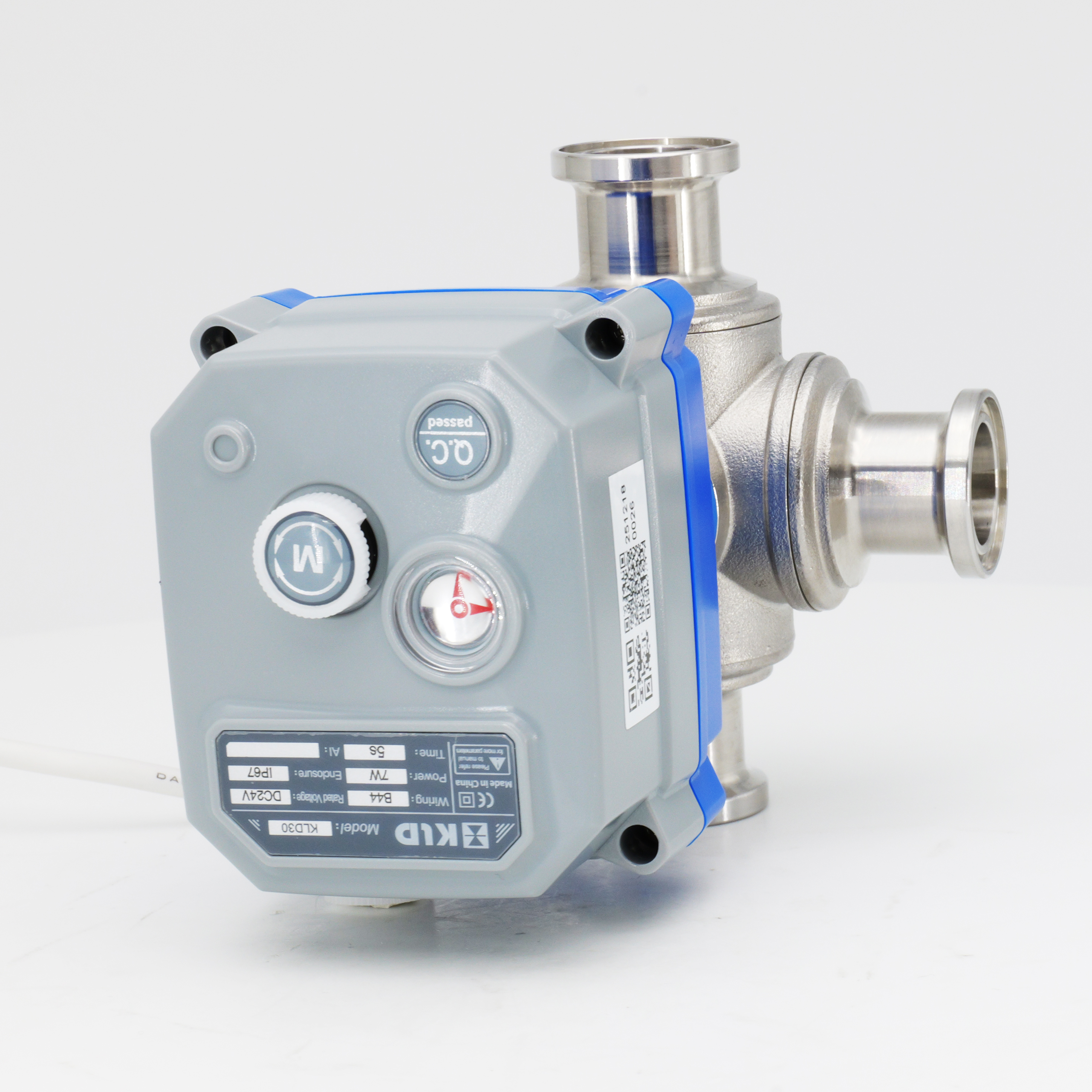

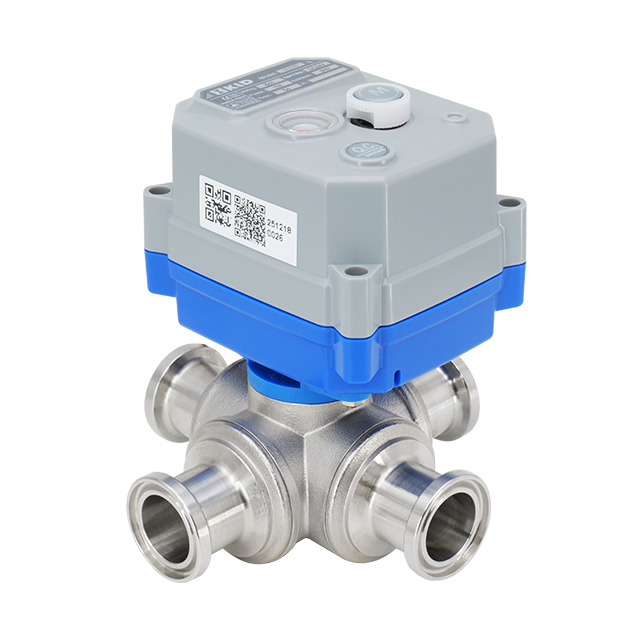

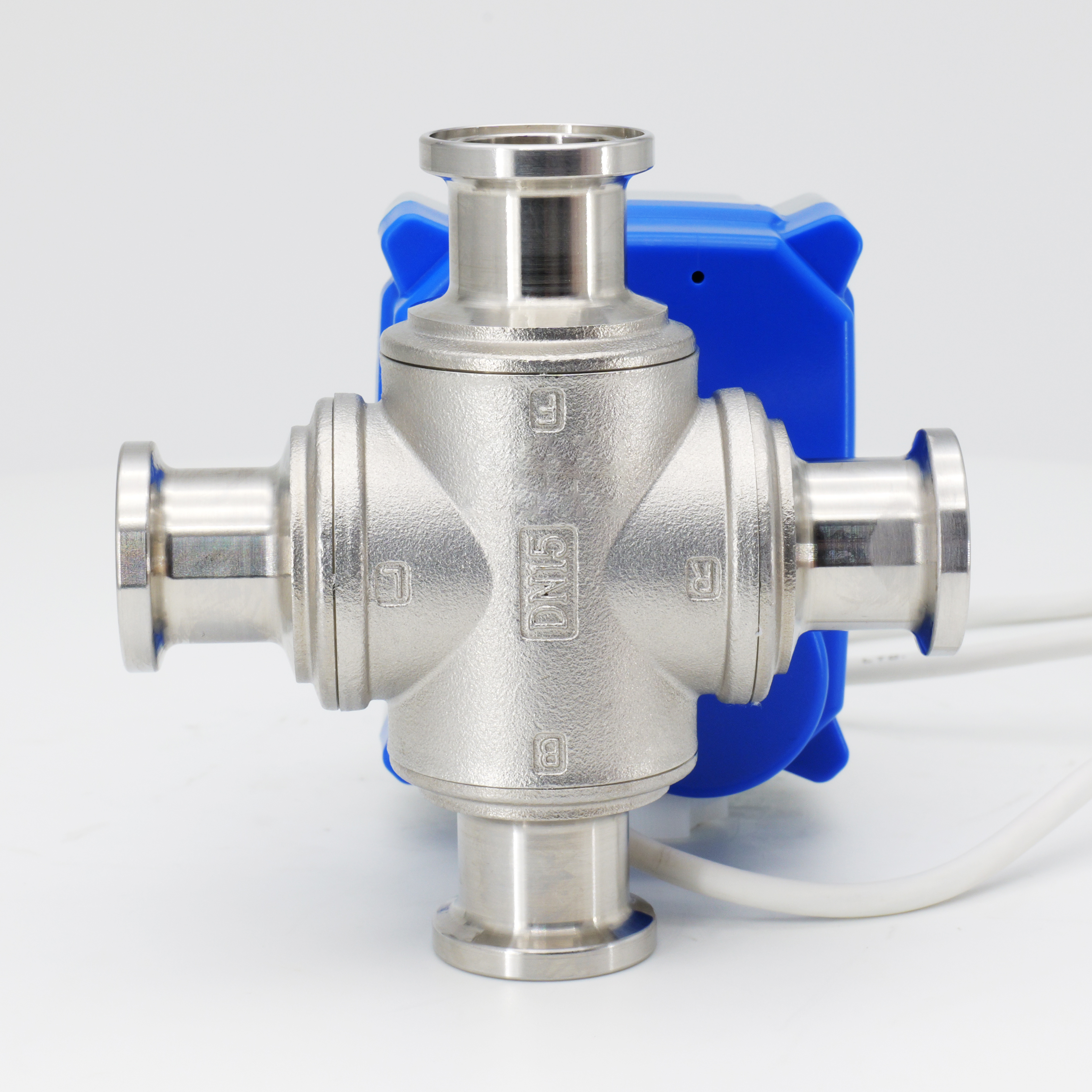

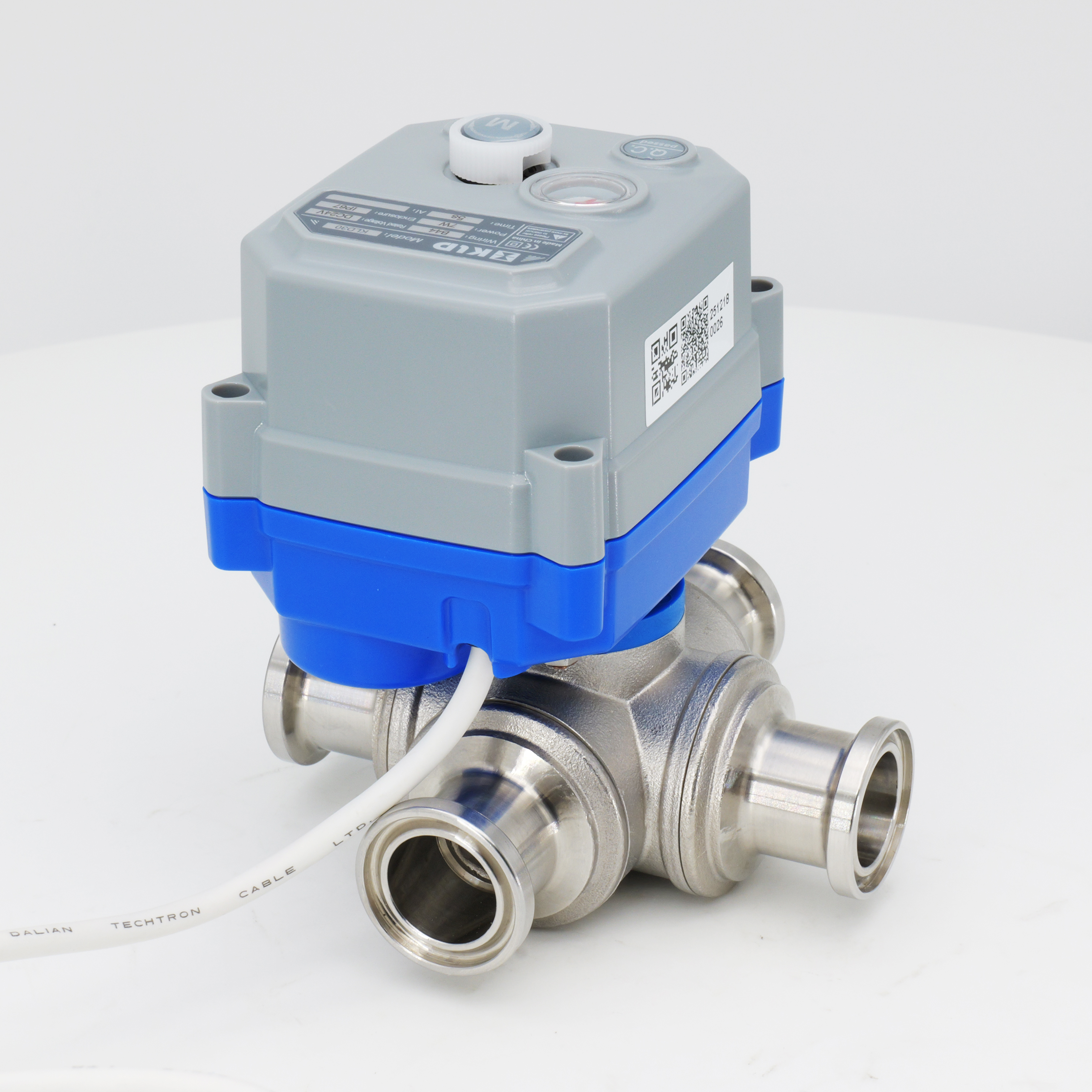

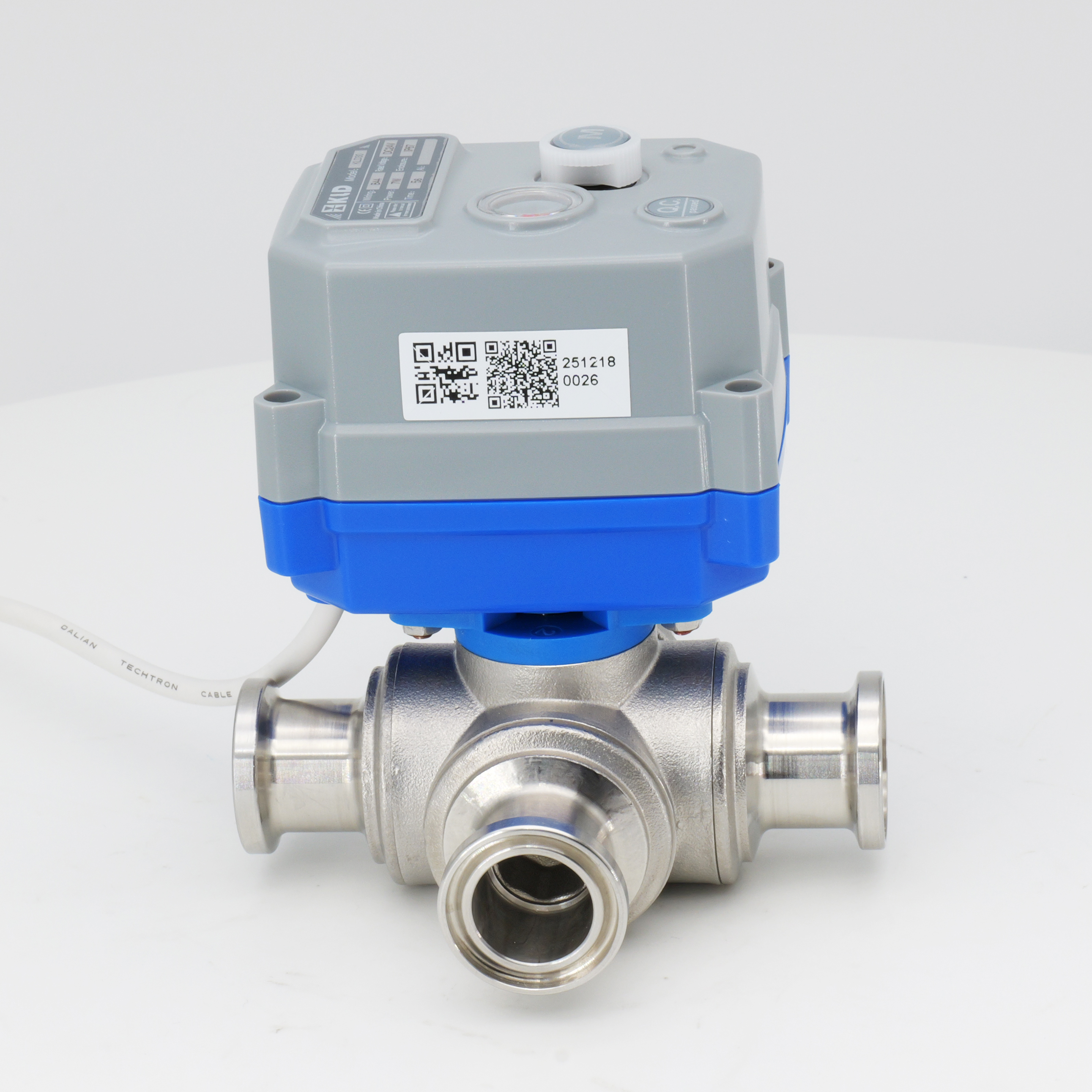

La normale valvola a sfera motorizzata on/off a 4 vie della serie KLD30S/SJ è dotata di connessioni a montaggio rapido. È progettato per applicazioni DN15. Il corpo della valvola e la sfera sono realizzati in acciaio inossidabile 304 o 316L per un'eccellente resistenza alla corrosione. Sono supportati più modelli di flusso: T-Port, L-Port, I-Port e Double L-Port 90°, offrendo opzioni flessibili di instradamento del flusso. Il modello 30S include un volantino di comando manuale, mentre il modello 30SJ lo omette per installazioni compatte. L'attuatore può essere aggiornato per una durata utile fino a 500.000 cicli. Le sedi delle sfere in PTFE garantiscono una tenuta affidabile. Prodotto secondo un sistema di gestione della qualità ISO 9001.
Specifiche tecniche
Tipo di valvola: valvola a sfera motorizzata a 4 vie (orizzontale)
Dimensioni: DN15
Pressione: massimo 1,0 MPa (PN10)
Flusso: varia con il mezzo
Temperatura media: 0–100°C / 120°C / 150°C
Temperatura ambiente: da -20°C a 45°C (personalizzabile) ※1
Questa valvola è ampiamente utilizzata nelle applicazioni di deviazione e miscelazione dei fluidi in ambienti sanitari. Le connessioni Tri-Clamp consentono un'installazione rapida e una facile manutenzione. Adatto per il trattamento delle acque, la lavorazione degli alimenti e i sistemi farmaceutici. Supporta fino a quattro direzioni di flusso per valvola, riducendo la complessità delle tubazioni. Si noti che durante la rotazione della sfera può verificarsi la miscelazione dell'acqua. Il design compatto a 4 vie orizzontali consente di risparmiare spazio nelle apparecchiature di automazione. Sia i mezzi liquidi che quelli gassosi sono compatibili.
※1 La personalizzazione è disponibile per temperature esterne all'intervallo >45°C o <-20°C.
① t<-40°C, collegare l'alimentazione almeno 15 minuti (si consiglia 30 minuti) prima dell'uso. Per temperature ambiente più elevate, il tempo di riscaldamento potrebbe essere ridotto.
② t<- 40°C per un lungo periodo, aggiungere protezione all'attuatore, ad esempio: cavo scaldante. Non richiesto a t ambiente ≥ -15°C.
Applicazioni
Automazione e strumentazione industriale
Controller intelligenti per il risparmio idrico e terminali azionati
Protezione ambientale, flusso basso, approvvigionamento idrico e drenaggio, trattamento delle acque
Tabella dei cablaggi e dei parametri elettrici
Senza comando manuale 【30SJ】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
| B3(S) BD3(S) | DC5V | DC4-8V | 4W | ≤55mA | 15±5mA | 2a | |
| DC12V | CC 10-15 V | 4W | ≤30mA | 15±5mA | 1a | ||
| DC24V | CC 20-28 V | 4W | ≤40mA | 10±5mA | 1a | ||
| AC220V | CA95-265V | 7 W | ≤10Ma | 10±5mA | 1a | ||
| KT2(S) KT32(S) | DC5V | DC4-8V | 7 W | ≤1,1A | 20±5mA | 3a | |
| DC12V | CC 10-15 V | 10 W | ≤835mA | 20±5mA | 2a | ||
| DC24V | CC 20-28 V | 10 W | ≤420mA | 20±5mA | 1a | ||
| AC220V | CA95-265V | 15 W. | ≤70mA | 10±5mA | 1a | ||
Con comando manuale 【30S】
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B2(S/J) B3(S/J) BD3(S/J) B33(J) B43.B44 | DC12V | CC 10-15 V | 8W | ≤120mA | 70±5mA | 2a | |
| AC/DC24V | CA 16-30 V | 7 W | ≤100mA | 40±5mA | 1a | ||
| CC 16-40 V | |||||||
B3(J) BD3(J) B33(J) | AC220V | CA95-265V | 10 W | ≤25mA | 10±5mA | 1a | |
KT2(S/J) KT32(S/J) | DC12V | CC 10-15 V | 10 W | ≤920mA | 35±5mA | 2a | |
| AC/DC24V | CA 12-30 V | 12W | ≤520mA | 35±5mA | 2a | ||
| CC 12-40 V | |||||||
KT2(J) KT32(J) | AC220V | CA95-265V | 19 W | ≤90mA | 20±5mA | 1a | |
Ad alta velocità
| Cablaggio | Tensione nominale | Intervallo di tensione | Massimo. Energia | Corrente operativa | Corrente di riposo | Fusibile esterno ※2 | |
B3(J) BD3(J | DC24V | CC 20-26 V | 12W | ≤300mA | 15±5mA | 2a | |
KT2(J) KT32(J) | DC24V | CC 20-26 V | 25W | ≤1,05 A | 25±5mA | 3a | |
※2 Specifiche del fusibile esterno ad azione rapida: corrente nominale ≥ 2-5 volte la max. corrente nominale di una singola valvola motorizzata. Per più valvole collegate in parallelo è opportuno aumentare la portata del fusibile in base alle effettive esigenze.
Note: Per la funzione Fail-Safe, selezionare il controllo della serie KT. I parametri sopra elencati sono standard. Per maggiori dettagli, consultare il nostro personale di vendita.
Diagramma dei componenti principali

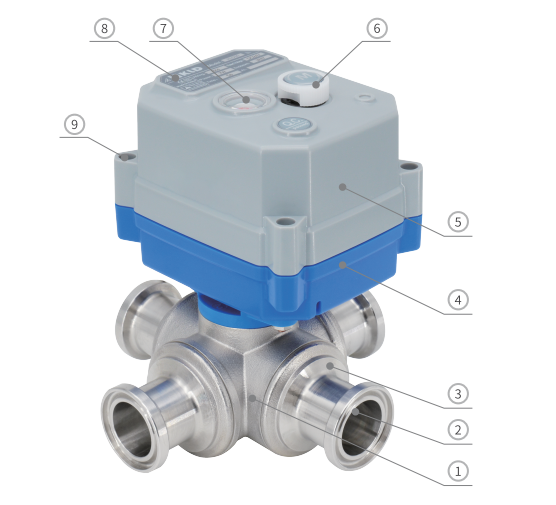

Componenti principali
| NO. | Parte | Materiale | Qty |
| 1 | Corpo | 304/316L | 1 |
| 2 | Palla | 304/316L | 1 |
| 3 | Cofano | 304/316L | 4 |
| 4 | Copertura inferiore | Lega PC ※3 | 1 |
| 5 | Copertura superiore | Lega PC ※3 | 1 |
| 6 | Volantino ※4 | POM | 1 |
| 7 | Finestra di vista | PC trasparente | 1 |
| 8 | Etichetta | PC | 1 |
| 9 | Vite | 304 | 4 |
| *1 | Dado di bloccaggio pressacavo | PA66 | 1 |
| *2 | Gambo | Ottone /304 / 316L | 1 |
| *3 | Sede della sfera ※5 | Ptfe | 4 |
| *4 | Guarnizione del cofano | EPDM/NBR/FPM ※6 | 3 |
| *5 | Sigillo dello stelo | EPDM/NBR/FPM ※6 | 1 |
※3 Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.
※4 Serie 30SJ senza volantino.
※5 Per fluidi gassosi, si consiglia PTFE resistente all'usura.
※6 Altri materiali sono personalizzabili.
| Dimensioni-30S 【DN15】 | Dimensioni-30SJ 【DN15】 |
 | |

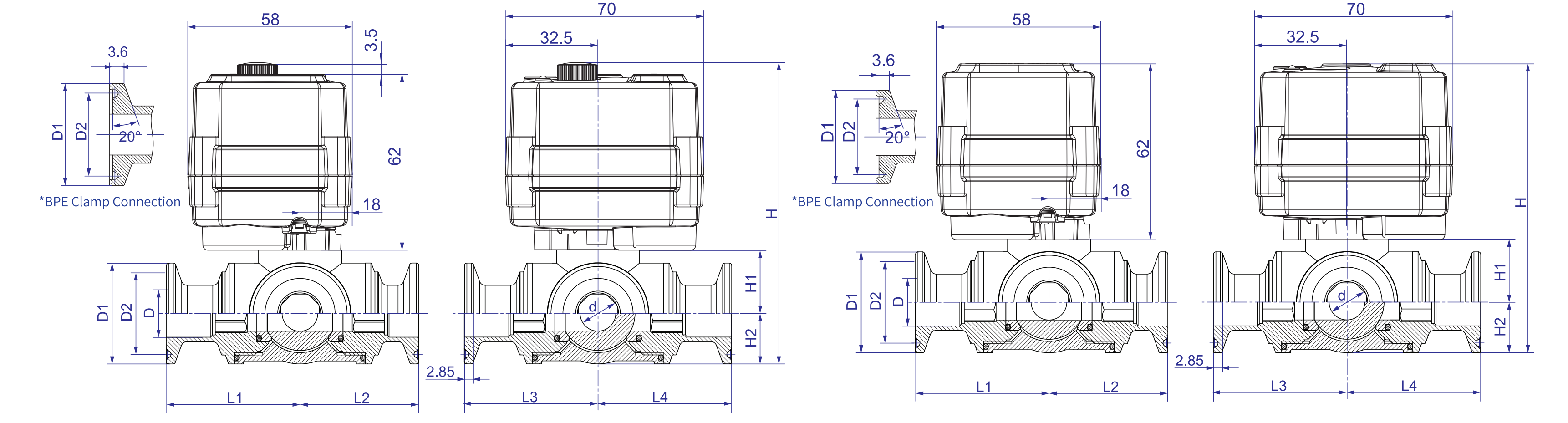

Dimensioni (mm)
| Tipo di corporatura | Tipo di connessione | DN | d | D | D1 | D2 | L1=L3=L4 | L2 | H1 | H2 | H | W (kg) | ||||||
| ANNI '30 | 30SJ | |||||||||||||||||
| Orizzontale a 4 vie | Tri-clamp | DN15 | 12 | 16 | 34 | *25(BPE) | 25.4 | 27.5 | *20,3(BPE) | 20.2 | 45 | 40 | 45 | 21.25 | 17 | 103.75 | 100.25 | - |
Nota:
1. Le tolleranze dimensionali delle parti sono conformi a GB/T 1804-2000, Classe m.
2. Tolleranza di montaggio: ±2 mm.
3. Filettature porte opzionali: NPT, G, ecc. Specificare al momento dell'ordine.
4. Per temperature medie comprese tra 100°C e 150°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 33 mm.
5. Per temperature medie comprese tra 150°C e 200°C, è necessaria una staffa di montaggio per alte temperature. Altezza totale = H + 56 mm.
Attenzione:
1. A causa delle variazioni da lotto a lotto, i dati potrebbero essere soggetti a lievi modifiche. Il prodotto fisico prevarrà. Ci riserviamo il diritto di modifiche senza preavviso!
2. Per applicazioni con spazio di installazione limitato o requisiti dimensionali rigorosi, contattare il personale di vendita interessato.

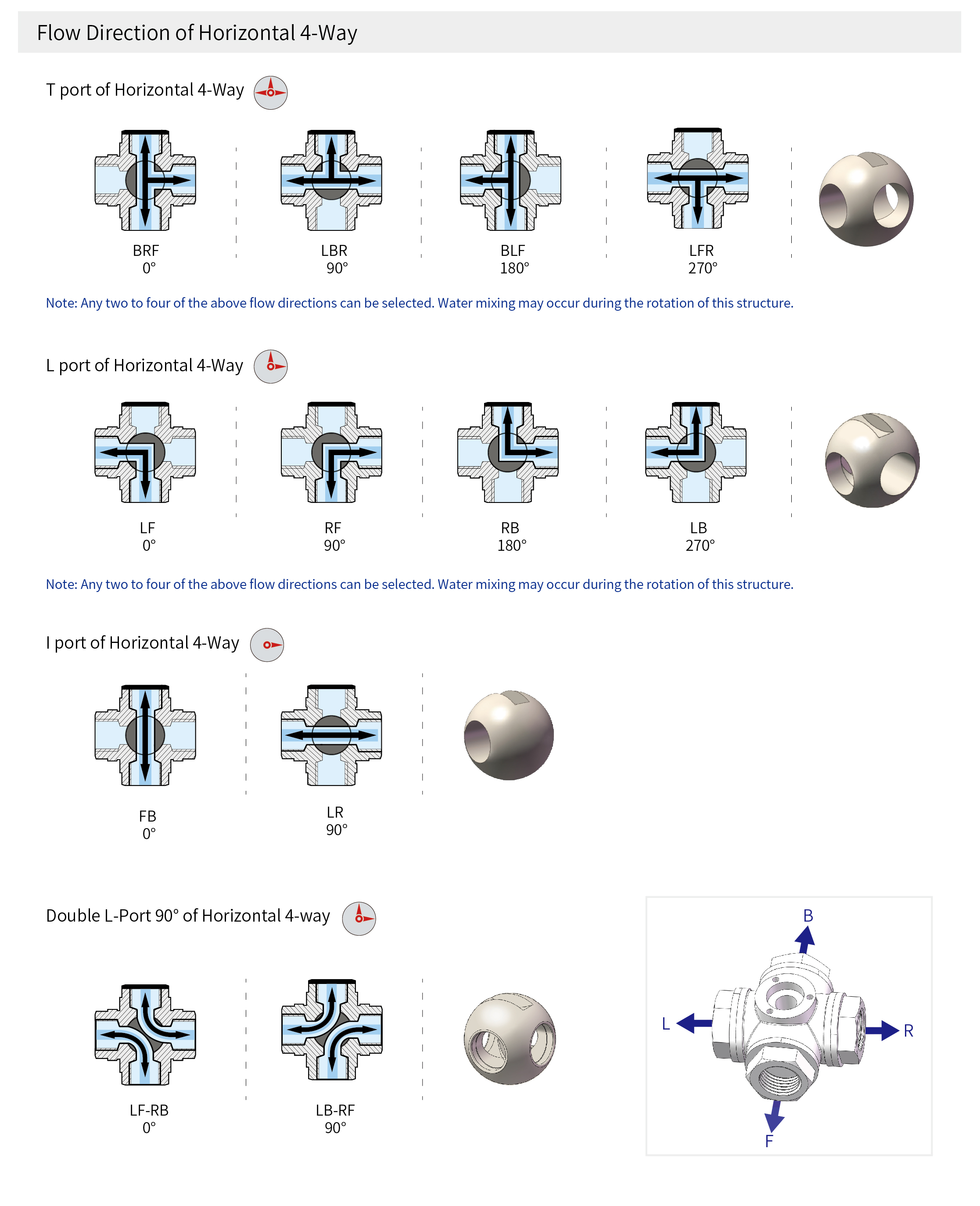

Direzione del flusso
Istruzioni per la sostituzione manuale
Il funzionamento manuale deve essere eseguito con l'alimentazione spenta. Fare riferimento al manuale per i dettagli.
※ soggetto a modifiche tecniche
