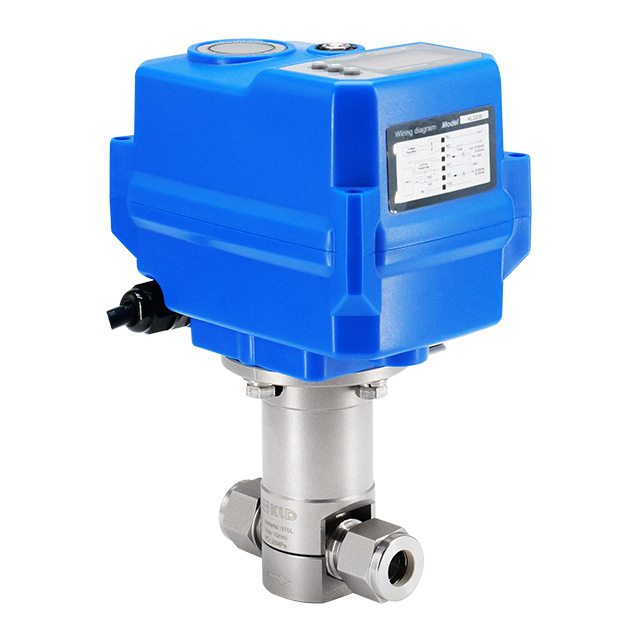

Descrizione
KLD 200tmt è una valvola a aghi motorizzata a modulazione multi-turn smart, progettata per il controllo altamente accurato delle piccole apparecchiature di ictus di lavoro e dei progetti di trattamento delle acque a flusso di piccole dimensioni, apparecchiature di automazione industriale. Le sue caratteristiche principali includono un display OLED per una chiara visibilità, impostazioni di menu comode e intelligenti, segnali di uscita della sveglia di contatto inoltro e un'accuratezza della posizione di ± 1% / 0,5% (regolabile software). Alimentato da un motore senza spazzole ad alte prestazioni con protezione sovracorrente e sovraccarico incorporata, questa valvola offre affidabilità e precisione nel controllo, molto adatte a piccole applicazioni di regolazione del flusso e ad alta precisione.
Le specifiche tecniche includono
Tipo di valvola: valvola di ago motorizzato
Dimensioni: 1/4 ', 3/8 ', 1/2 ', φ8, φ10
Pressione: 3000psi (30 ° C)
Angolo massimo di rotazione: 360 ° * N (n <5)
Temperatura ambientale. : Da -15 ° C a 45 ° C (può essere personalizzato per altre temperature.)
KLD 200tmt è compatto, facile da operare e affidabile a motore. Con le sue eccellenti prestazioni e la progettazione completa della protezione, ha vantaggi significativi rispetto a prodotti simili e durata rapida e lunga durata.
CE approvato.
Applicazioni
Adatto al controllo altamente accurato delle piccole attrezzature per la corsa di lavoro
Dispositivi di controllo dell'acqua intelligenti, terminali esecutivi del sistema di risparmio idrico
Progetti di trattamento delle acque a portata di piccole dimensioni
Dati tecnici
Coppia nominale | Tensione nominale | Potenza massima | Picco di picco@5ms | Cablaggio | Tempo di esecuzione | Classe di protezione | Pressione media |
15 nm | AC/DC24V | 25W | 1.0a@5ms@dc24v | 4-20MA/0-5V/1-5V / 0-10V/2-10V/0-20MA | Circa 24 secondi per cerchio | IP67 O Tipo F. | 3000psi (30 ℃) |
AC/DC95-265V | 25W | 0.11a@5ms@AC230V | |||||
20 nm | DC24V | 85W | 3.5a@5ms@dc24v | Circa 4 secondi per cerchio |

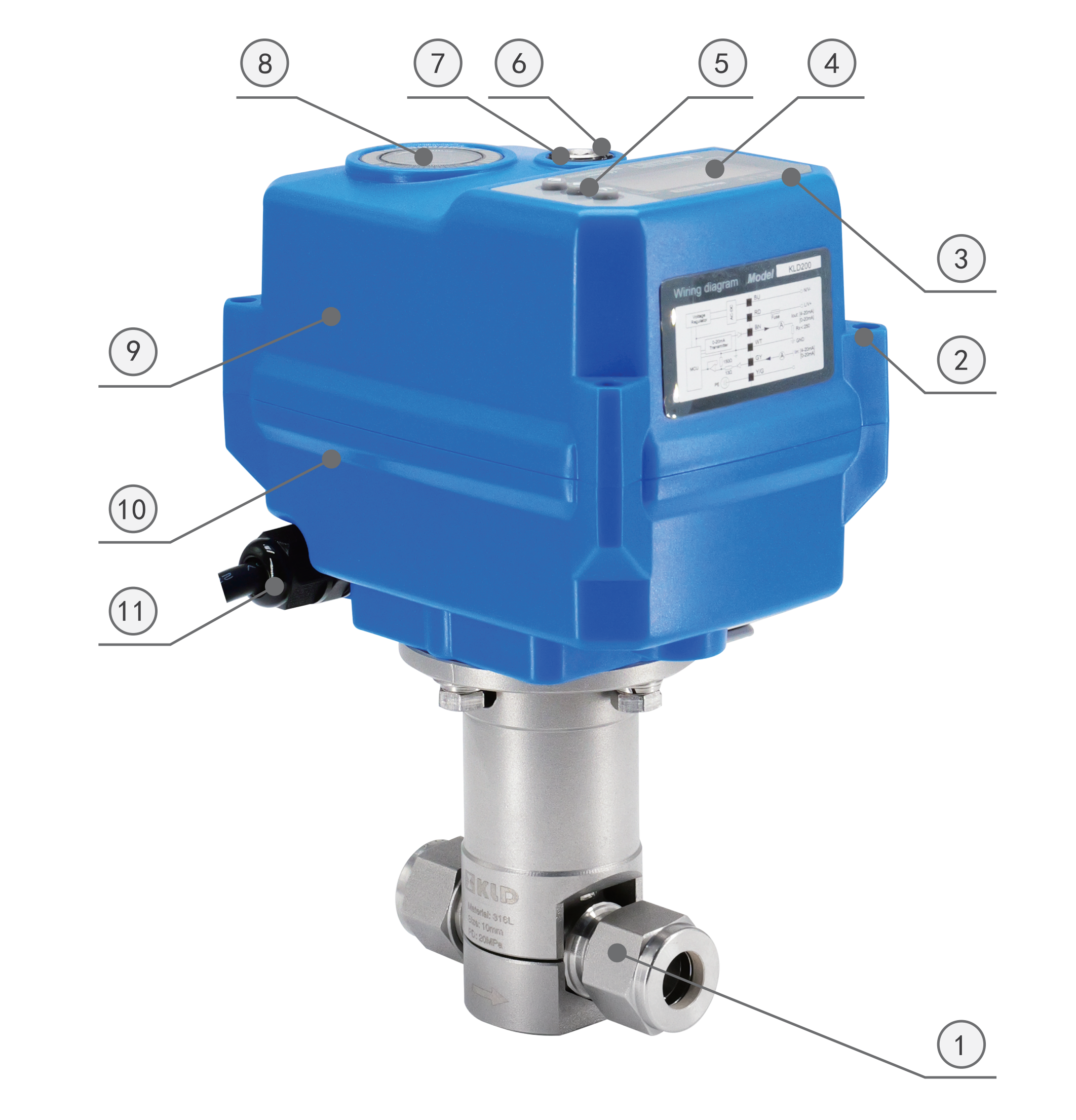

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/ 316l/ 2205 | 1 |
Gambo della valvola | 304/ 316l/ 2205 | 1 | |
Sedile morbido del gambo della valvola | Pctfe | 1 | |
Imballaggio dello stelo valvola | PFA/ PTFE | 1 | |
| 2 | Viti | 304 | 4 |
| 3 | Etichetta | PC | 1 |
| 4 | Schermo LCD da 1,3 pollici | OLED | 1 |
| 5 | Pulsanti | Gomma | 3 |
| 6 | Albero manuale | 304 | 1 |
| 7 | Guarnizione dell'albero manuale | Nbr | 1 |
| 8 | Finestra di indicazione | PC trasparente | 1 |
| 9 | Copertina superiore | PC lega ※ / Alluminio | 1 |
| 10 | Copertura inferiore | PC lega ※ / Alluminio | 1 |
| 11 | Connettore del cavo | Ottone nylon/nichel | 1 |
| ※ 1 | Staffa della chiave esagonale | Addominali resistenti al calore | 1 |
| ※ 2 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio, a causa delle caratteristiche di resistenza alla corrosione dei materiali del PC.

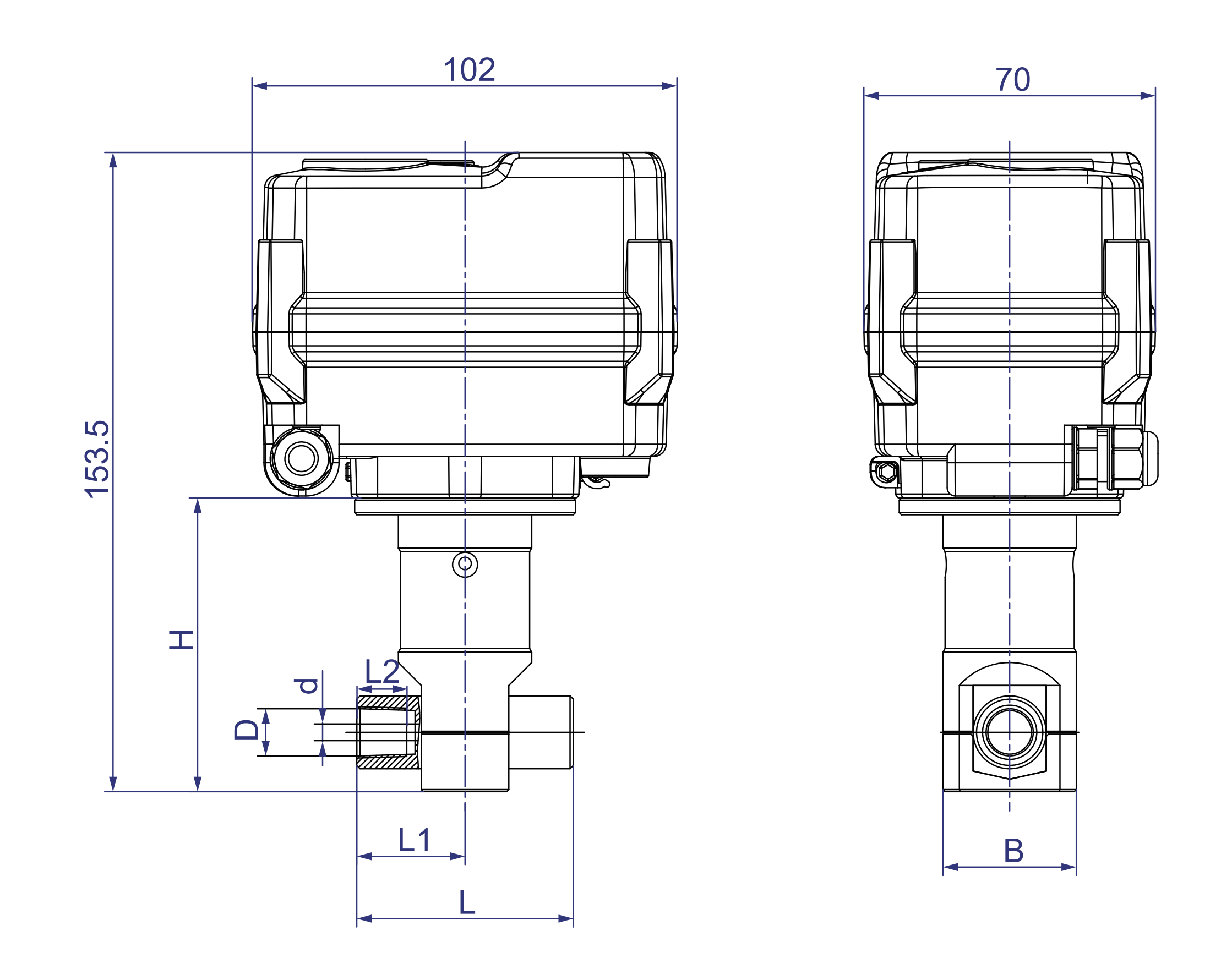

Dimensions [1/4 '-1/2 ', thread]
Dimensioni (mm)
Misurare | L | L1 | L2 | D | H | B | d | W (kg) |
1/4 ' | 52 | 26 | 11 | NPT 1/4 ' | 70,5 ± 1 | Φ32 | 4 | - |
3/8 ' | 67 | 33.5 | 10.5 | G 3/8 ' | 70,5 ± 1 | Φ32 | 2 | - |
1/2 ' | 70 | 35 | 12 | G 1/2 ' | 70,5 ± 1 | Φ32 | 2 | - |

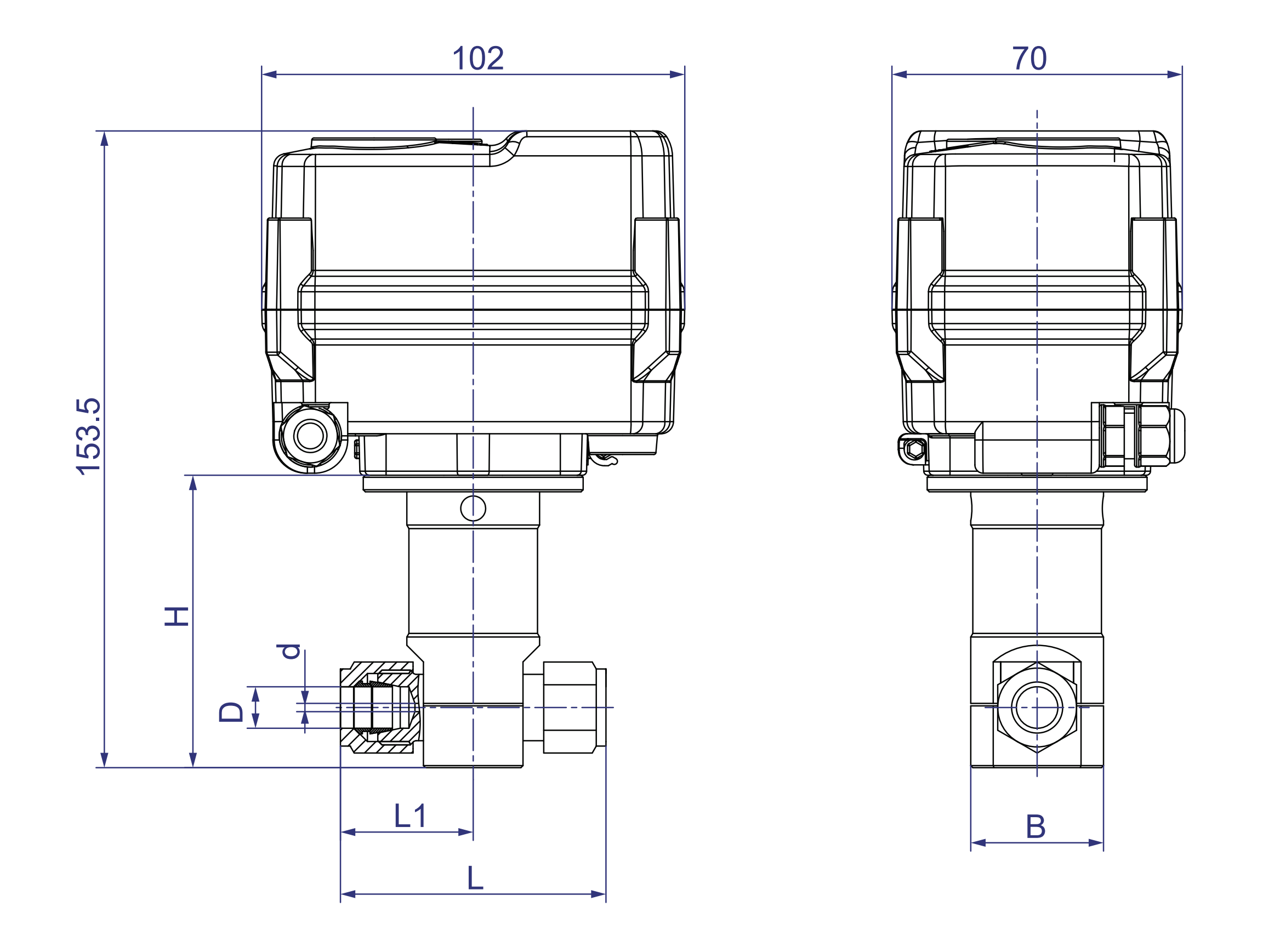

Dimensioni [φ8 -φ10, noce girevole]
Dimensioni (mm)
Misurare | L | L1 | D | H | B | d | W (kg) |
Φ8 | 60 | 30 | Φ8 | 70,5 ± 1 | Φ32 | 2 | - |
Φ10 | 64 | 32 | Φ10 | 70,5 ± 1 | Φ32 | 2 | - |
Note: L è la dimensione quando il dado della flangia è serrato a mano. È solo per la selezione preliminare, si prega di contattare KLD per la conferma finale sui dettagli del prodotto come dimensioni, parametri ecc.
Avviso importante Quando si selezionano la valvola modulante: non si consiglia di interrompere frequentemente, poiché la funzione della valvola modulante è quella di regolare con precisione la portata del fluido. Si consiglia la valvola di palla o la valvola globale se utilizzata per la funzione di spegnimento.

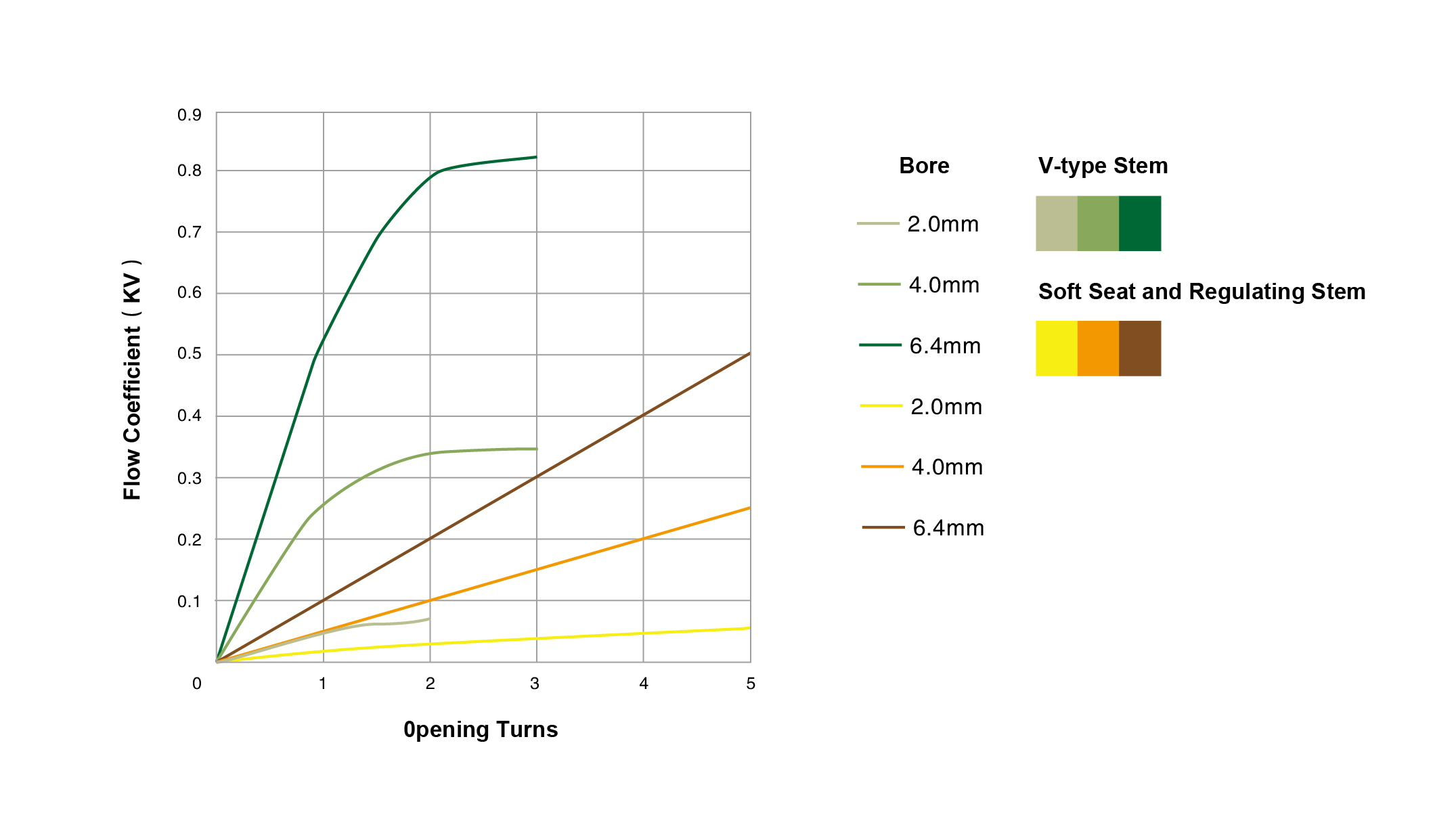

Coefficiente di flusso
Dati funzionali
Angolo di rotazione | 360 ° * N (n <5) |
Grado di protezione | IP67 come da EN60529/GB4208-2008 (tutte le direzioni) Tipo f [damp-a prova di riscaldamento deumidificante. |
Override manuale | Chiave di esagono abbinata (solo usando senza potenza) |
| Indicatore di posizione |
e OLED |
Condizioni di lavoro
Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ |
| Umidità ambientale | 5-95%di RH, non condensando |
※ soggetto a modifiche tecniche
