Valvole a sfera motorizzate: cosa sono e come funzionano

Introduzione

Nei moderni sistemi di controllo dei fluidi, l'automazione svolge un ruolo fondamentale nel migliorare l'efficienza, l'accuratezza e la sicurezza. Nowadays, le valvole a sfere motorizzate sono una delle valvole di automazione più utilizzate.

Questi dispositivi combinano il design semplice ma efficace di una valvola a sfera tradizionale con un attuatore a motore elettrico che automatizza il processo di apertura e chiusura. Dai sistemi HVAC agli impianti di trattamento delle acque e al controllo del processo industriale, le valvole a sfera motorizzate sono scelti per la loro affidabilità, precisione e adattabilità.

Questo articolo fornirà un'introduzione dettagliata a ciò che sono le valvole a sfera motorizzate e al modo in cui funzionano , spiegando anche le loro caratteristiche chiave, i vantaggi, le applicazioni e le considerazioni durante la selezione di una. Alla fine, avrai una profonda comprensione di queste valvole e come possono essere applicate al tuo sistema specifico.

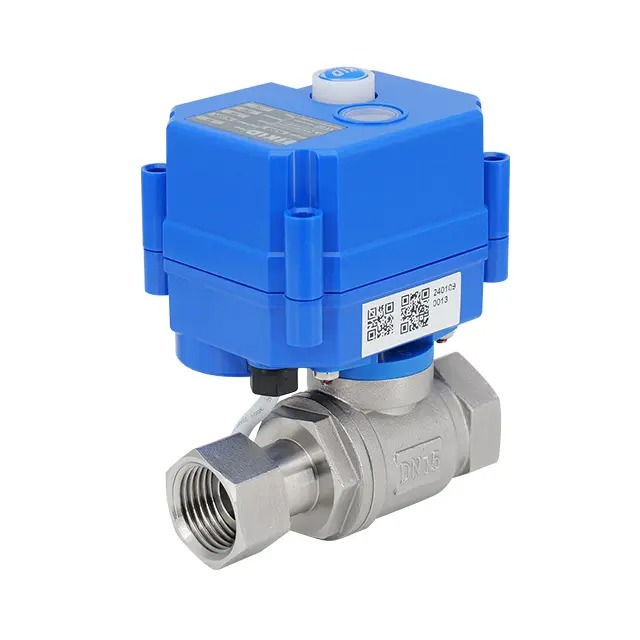

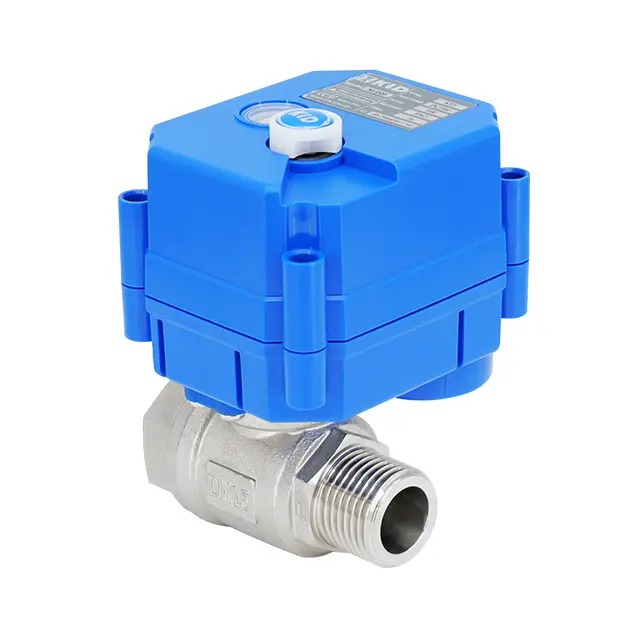

Cos'è una valvola a sfera motorizzata?

Una valvola a sfera motorizzata è un tipo di valvola di turni di un quarto che utilizza un motore elettrico per ruotare una sfera con un foro attraverso il suo centro. Se allineato con la tubazione, il fluido scorre liberamente; Quando ruotato di 90 gradi, il passaggio è bloccato. A differenza delle valvole a sfera manuali, che richiedono un intervento umano, le versioni motorizzate automatizzano questo processo, consentendo il controllo remoto, l'integrazione logica programmabile e i tempi precisi.

A volte vengono indicate come valvole a sfera elettriche o valvole a sfera attuate e in genere sono costituite da due parti principali:

1. Il corpo della valvola a sfera - dove il flusso è controllato.

2. L'attuatore elettrico : un dispositivo motorizzato montato sulla parte superiore della valvola che fornisce una rotazione automatizzata.

Questa combinazione crea una soluzione versatile per applicazioni che richiedono interruzione frequente o automatizzata, commutazione del flusso o integrazione del sistema.

Come funziona una valvola a sfera motorizzata?

Il funzionamento di una valvola a sfera motorizzata può essere riassunto in tre fasi: ingresso del segnale, attuazione del motore e controllo della posizione della valvola.

1. Ingresso del segnale : un segnale elettrico (AC o DC, a seconda del design) viene inviato da un controller, interruttore o sensore.

2. Attuazione del motore - Il motore all'interno dell'attuatore converte l'energia elettrica in coppia meccanica, ruotando lo stelo e la sfera della valvola.

3. Posizionamento della valvola - A seconda del tipo, la valvola può funzionare come:

• ON/OFF (due posizioni): la palla è completamente aperta o completamente chiusa.

• Modulazione (controllo proporzionale): la valvola si apre a vari gradi in base alla potenza del segnale, consentendo una regolazione precisa del flusso.

Un cambio incorporato riduce spesso la velocità del motore aumentando la coppia, garantendo un funzionamento regolare e prevenendo danni alla sede della valvola. Alcuni design includono interruttori di limite per arrestare il motore una volta raggiunta la posizione desiderata.

Tabella: confronto delle valvole a sfera motorizzate on/ off Valvole a sfera motorizzate modulantivs.

Componenti chiave di una valvola a sfera motorizzata

Per capire meglio come funzionano queste valvole, abbattiamo i loro componenti essenziali:

• Corpo della valvola: di solito realizzato in ottone, acciaio inossidabile o PVC, a seconda del mezzo gestito.

• Sfera e sedile: la sfera di precisione ruota all'interno dei sedili di teflon o elastomero per la tenuta a fuoco lento.

• STEM: collega la palla all'attuatore.

• Alloggiamento dell'attuatore: racchiude il motore elettrico, gli ingranaggi ed elettronica.

• CASSEBOX: riduce la velocità del motore aumentando la coppia.

• Interruttori o sensori di limite: rilevare la posizione della valvola e il motore di arresto quando vengono raggiunti i limiti.

Questi componenti funzionano in armonia per fornire un controllo del flusso automatico e affidabile con un coinvolgimento del miglior operatore.

Vantaggi dell'utilizzo di una valvola a sfera motorizzata

Le valvole a sfera motorizzate offrono molteplici vantaggi rispetto alle valvole manuali o al solenoide tradizionali.

1. Automazione e controllo remoto : non è necessario alcun intervento manuale; Possono essere controllati da sensori, timer o sistemi di gestione degli edifici.

2. Efficienza energetica : una volta che la valvola raggiunge la sua posizione, la maggior parte dei design consuma poca o nessuna potenza.

3. Durabilità - Le valvole a sfera hanno intrinsecamente basse usura e eccellenti prestazioni di tenuta.

4. Versatilità : disponibile in una vasta gamma di dimensioni, materiali e opzioni di tensione.

5. Controllo di precisione : le versioni modulanti consentono una regolazione perfetta.

6. Sicurezza e affidabilità - Ideale per chiusura di emergenza e ambienti pericolosi.

Tabella: confronto tra valvole a sfera motorizzate /spegnimento delle valvole a sfera motorizzate modulanti

Applicazioni comuni di valvole a sfera motorizzate

Le valvole a sfera motorizzate sono ampiamente adottate in tutti i settori a causa della loro affidabilità e adattabilità. Alcune applicazioni chiave includono:

• Sistemi HVAC: per controllare l'acqua fredda, l'acqua calda o i loop di glicole.

• Trattamento delle acque: arresto automatizzato e commutazione del flusso nei sistemi di purificazione e distribuzione.

• Irrigazione: controllo remoto o automatizzato per un'efficace distribuzione dell'acqua.

• Elaborazione chimica: gestione dei fluidi aggressivi o corrosivi in ​​modo sicuro.

• Alimenti e bevande: valvole in acciaio inossidabile di livello igienico per il controllo del processo.

• Olio e gas: arresto automatizzato in oleodotti e sistemi di sicurezza.

La loro flessibilità li rende adatti ovunque il controllo fluido automatizzato sia essenziale.

Scegliere la giusta valvola a sfera motorizzata

Quando si seleziona una valvola a sfera motorizzata, è necessario valutare diversi fattori:

1. Compatibilità del materiale - Materiale del corpo della valvola corrispondente (ottone, acciaio inossidabile, PVC) con il supporto.

2. Requisiti di dimensioni e flusso : garantire il diametro adeguato per la portata desiderata.

3. Tensione e alimentazione - Scegli tra AC (24V, 110 V, 220 V) o DC (5V, 12V, 24V)

4. Tipo di controllo : decidere tra operazione on/off o modulamento.

5. Ambiente : prendi in considerazione la valutazione IP per condizioni esterne o bagnate.

6. Duty Cycle - Per un funzionamento frequente, selezionare attuatori classificati per un servizio continuo.

Scenario di selezione di esempio:
per un sistema di irrigazione a serra, una valvola a sfera motorizzata in PVC da 24 V CC sarebbe l'ideale a causa della resistenza alla corrosione, della sicurezza a bassa tensione e dell'integrazione automatizzata con un sistema di sensori di umidità.

Suggerimenti per manutenzione e risoluzione dei problemi

Le valvole a sfera motorizzate richiedono una manutenzione relativamente scarsa, ma un'ispezione regolare migliora la longevità.

• Controlli di routine: ispezionare periodicamente il cablaggio, l'alloggiamento dell'attuatore e le guarnizioni delle valvole.

• Lubrificazione: la maggior parte delle valvole a sfera sono auto-lubrificanti, ma controlla la guida del produttore.

• Pulizia: rimuovere i detriti o la scala dai sedi della valvola in caso di perdita.

• Test: ciclo la valvola occasionalmente per evitare l'attacco.

• Risoluzione dei problemi di problemi comuni:

• Nessuna risposta → Controllare l'alimentazione e il cablaggio.

• Attuazione lenta → possibile a bassa tensione o usura del cambio.

• Perdita → Ispezionare le guarnizioni o sostituire i sedili della valvola.

Applicando queste pratiche, le valvole a sfera motorizzate possono rimanere affidabili per anni con un intervento minimo.

Conclusione

Una valvola a sfera motorizzata è più di un semplice dispositivo di interruzione automatizzato: è una soluzione versatile ed efficiente per un controllo fluido preciso in più settori. Comprendendo cosa sono, come funzionano e come scegliere il modello giusto, le aziende e i progettisti di sistemi possono ottimizzare le prestazioni, risparmiare energia e migliorare l'affidabilità. Utilizzati in HVAC, irrigazione o automazione industriale, queste valvole continuano a dimostrare il loro valore nell'ingegneria moderna.

FAQ

1. Qual è la differenza principale tra una valvola a sfera motorizzata e una valvola a solenoide?
Una valvola a sfera motorizzata utilizza un motore elettrico per l'attuazione e può rimanere in posizione senza consumare energia, mentre una valvola a solenoide si basa su una bobina elettromagnetica e in genere richiede energia continua.

2. Una valvola a sfera motorizzata può regolare il flusso o è solo per il controllo on/off?
Esistono entrambe le opzioni. I modelli standard forniscono il controllo on/off, pur modulando le valvole a sfera motorizzate consentono una regolazione precisa del flusso.

3. Le valvole a sfera motorizzate sono adatte all'uso esterno?
Sì, se l'attuatore ha una valutazione IP adeguata per la resistenza alla polvere e all'acqua. Abbina sempre l'ambiente con la valutazione della protezione della valvola.

4. Quanto durano le valvole a sfera motorizzate?
Con la corretta selezione dei materiali e la manutenzione periodica, possono durare per molti anni, spesso superiori a 50.000 cicli.

5. Quali opzioni di alimentazione sono disponibili per le valvole a sfera motorizzate?

Sono comunemente disponibili in versioni da 12 V DC, 24 V DC, 24 V CA, 110 V e 220 V CA, a seconda dei requisiti di sistema.
