Descrizione

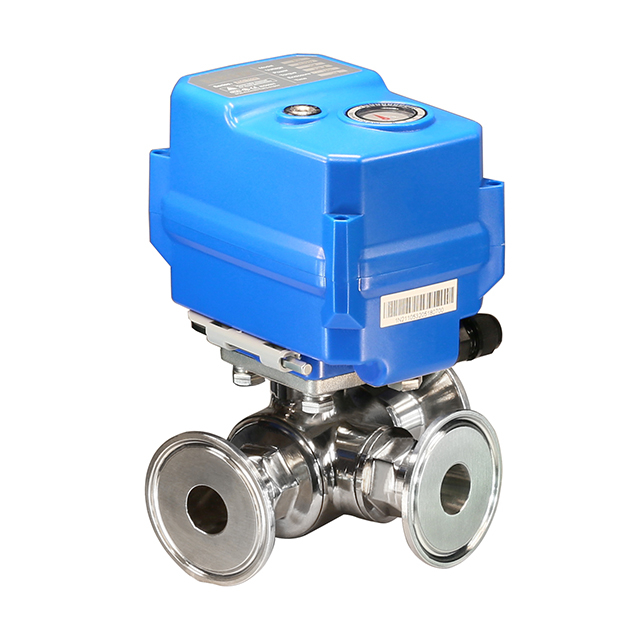

La valvola a sfera motorizzata a 3 vie KLD200 è progettata per un montaggio rapido con una connessione tri-clamp, che la rende ideale per applicazioni igieniche e compatte di controllo dei fluidi. Il corpo della valvola e la sfera sono realizzati in acciaio inossidabile 304, 316 o 316L, garantendo un'eccellente resistenza alla corrosione e durata. È dotato di una funzione fail-safe, che consente la selezione tra il funzionamento normalmente aperto o normalmente chiuso, fungendo da alternativa affidabile alle elettrovalvole. Il motore brushless garantisce prestazioni stabili e silenziose, mentre la chiave esagonale inclusa consente un comando manuale sicuro in caso di perdita di potenza. Con un design compatto adatto per piccole apparecchiature e un grado di protezione IP67, è impermeabile e resistente alla polvere, supportando l'uso in ambienti difficili.
Le specifiche tecniche includono
Tipo di valvola: valvola a sfera motorizzata a 3 vie
Connessione: Tri-Clamp (assemblaggio rapido)
Misure disponibili: Φ19, Φ25, Φ32
Valutazione della pressione: massimo 1,0 MPa
Temperatura media: da 0 ° C a 100 ° C
Temperatura ambiente: da -15 ° C a 45 ° C
Azionamento manuale: chiave esagonale (da utilizzare in situazioni di assenza di alimentazione)
La valvola a sfera motorizzata a 3 vie KLD200 è ampiamente utilizzata nei sistemi di trattamento dell'acqua, nelle applicazioni per il risparmio idrico e in altre apparecchiature automatizzate ecocompatibili. Offre una lunga durata (fino a 20.000 cicli) e sono disponibili sia la versione ad alta velocità che quella standard per soddisfare vari requisiti operativi.
Certificato CE.

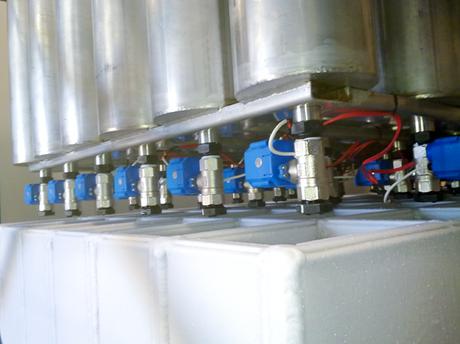

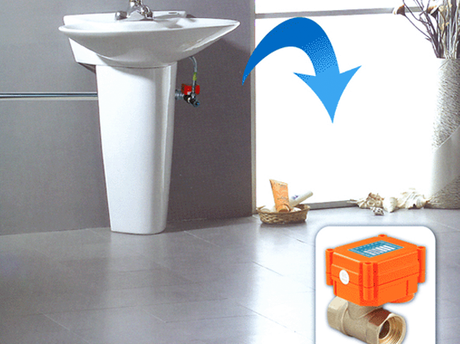

Applicazioni
Sistema di trattamento delle acque
Dati tecnici
Coppia nominale | Tensione nominale | Energia | Cablaggio | Tempo di esecuzione | Protezione Classe | Max Pressione | Temperatura media. |
20 nm | DC24V | 85W | B3S/BD3S | 1s | Tipo IP67 o F | 1.0mp | 0-100 ℃ ※ 2 |
15 nm | DC12V | 15W/25W@kt | B2S/B3S/BD3S/KT32S | 15s | |||
20 nm | Dc12vh | 25w@10s/36w@kt | 10s | ||||
20 nm 15nm@6s | AC/DC24V | 15w@10s / 25w@6s / 36w@kt | 10s/6s | ||||
AC/DC95-265V | 15w@10s / 25w@6s / 36w@kt | B3S/BD3S/KT32S | |||||
20 nm | AC24V | 15 W. | B3S/BD3S | 15s | |||
AC110V | |||||||
AC220V |
※ 2 Deve aggiungere una staffa ad alta temperatura se la temperatura media è superiore a 100 ℃.
Note: Il tipo S adotta un feedback di micromovimento, che può mantenere lo stato del segnale dopo un'interruzione di corrente con un leggero ritardo rispetto all'azione della posizione della valvola. Se è richiesto un segnale di feedback sincrono con la posizione della valvola, si consiglia la soluzione di feedback con relè 200C-J e i parametri tecnici dettagliati possono essere ottenuti consultando il nostro servizio clienti.

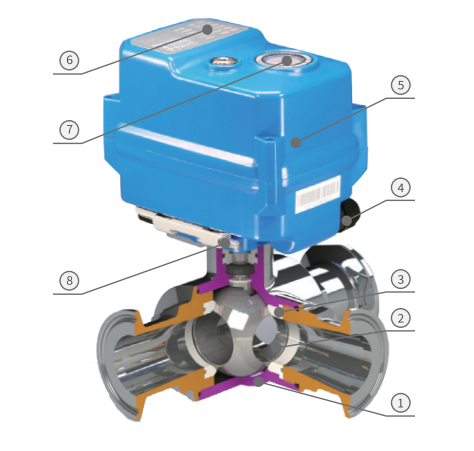

Diagramma dei componenti principali
Componenti principali
| NO. | Componenti | Materiale | Qty |
| 1 | Corpo | 304/316/316l | 1 |
| 2 | Palla | 304/316/316l | 1 |
| 3 | Sedile a sfera | Ptfe | 4 |
| 4 | Connettore del cavo | Nylon, ottone nichelato | 1 |
| 5 | Alloggio | PC lega ※ / Alluminio | 1 |
| 6 | Etichetta | PC | 1 |
| 7 | Finestra di indicazione | PC trasparente | 1 |
| 8 | Chiave esagonale | Acciaio per utensili | 1 |
※ Evitare il contatto diretto o indiretto tra PC e solventi organici come toluene, xilene, chetoni, diclorometano, triclorometano e cloroformio ecc., a causa delle caratteristiche di resistenza alla corrosione dei materiali PC.

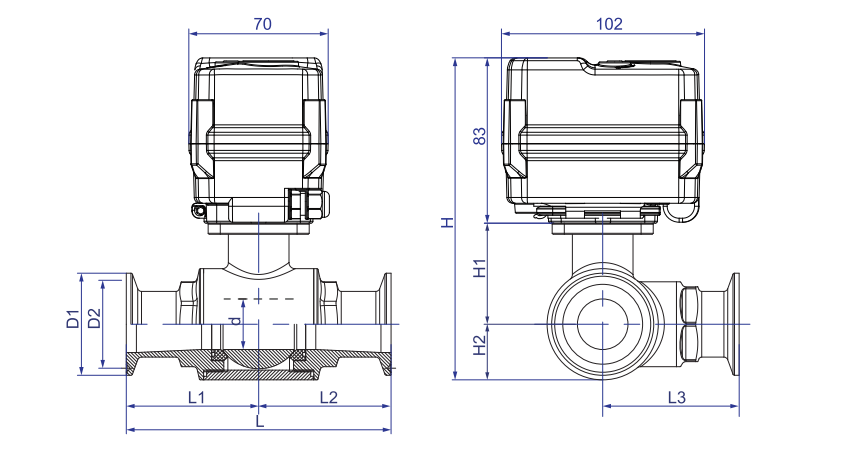

| Dimensioni【Ф19-Ф32】 | |
|
Dimensioni (mm)
DN | d | D1 | D2 | L | L1 = L2 | L3 | H1 | H2 | H | W (kg) |
| Ф19 | 15 | 50.5 | 43.5 | 108 | 54.0 | 52.0 | 44.25 | 25.25 | 143.0 | 1.7 |
| Ф25 | 20 | 50.5 | 43.5 | 125 | 62.5 | 60.0 | 45.75 | 25.25 | 154.0 | - |
| Ф32 | 25 | 50.5 | 43.5 | 131 | 65.5 | 67.5 | 50.00 | 27.50 | 160.5 | - |
Dati funzionali
| Angolo di rotazione | 90 ° ± 2 ° |
Grado di protezione | IP67 Tipo F [a prova di umidità, con aggiunta di riscaldatore deumidificatore] Come da Q/12NK 4404-2023 |
| Override manuale | Chiave esagonale corrispondente (solo utilizzando senza alimentazione) |
| Indicatore di posizione |  |
Condizioni di lavoro
| Temperatura ambientale. | -15 ℃＜ t ＜ 45 ℃ （può essere personalizzato per altre temperature.） |
| Umidità ambientale | 5-95%di RH, non condensando |
| Temperatura media. | 0—100 ℃ |
※ soggetto a modifiche tecniche
